Gilt für: E5

Lieferumfang prüfen

Die Installationsschritte bis zum Betrieb sind:

→

→

→

  • Packen Sie die Maschine aus und stellen Sie sicher, dass Sie die folgenden Gegenstände erhalten haben:

Maschine, Kabel, Werkzeuge

1

2

3

Werkzeuge

4

5

6

Dentalwerkzeuge

7





Wartungsutensilien

8

9

10

11

12

13

Ersatzteile

14

15

16

17

18



  1. 1 x Maschine E5

  2. 1 x Ethernet-Netzwerkkabel

  3. 1 x Netzkabel

  4. 1 x Drehmoment-Schraubendreher 1,5 Nm mit Bit TX20

  5. 2 x Winkelschraubendreher

    • 1 x TX10 (orange)

    • 1 x TX25 (blau)

  6. 1 x Schraubenschlüssel 5,5 mm zum Entfernen eines abgebrochenen Werkzeugs

  7. 1 x ATB für die Werkzeugaufbewahrung

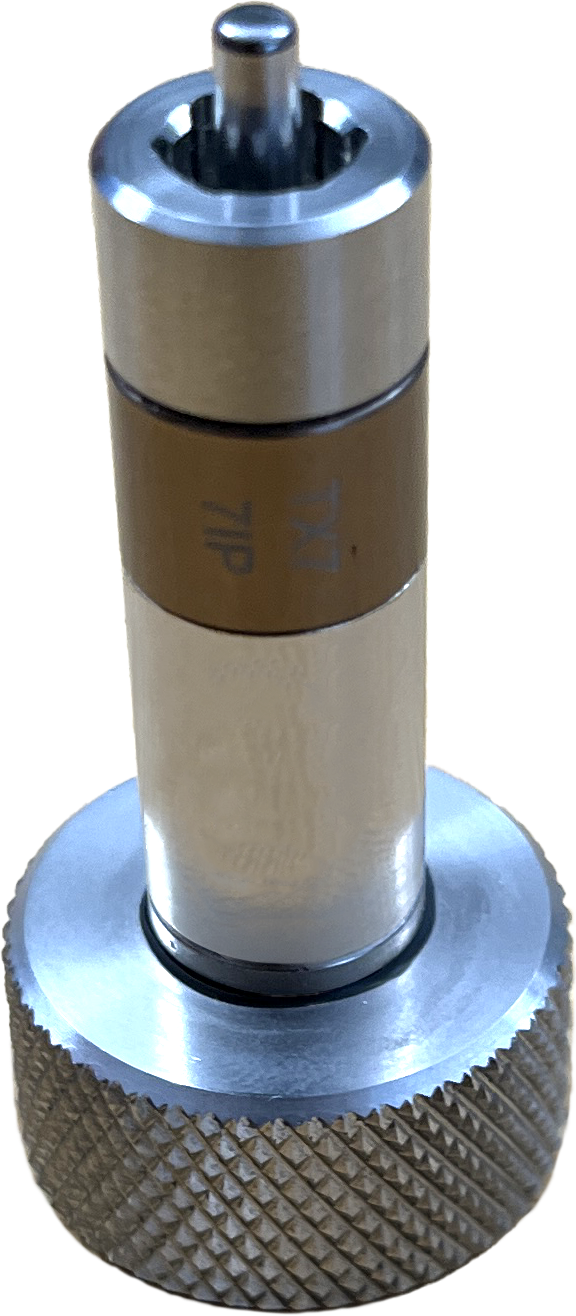

  8. 1 x Spindel-Service-Set

  9. 1 x Kalibrier-Set:

    • 1 x Bügelmessschraube

    • 3 x Kalibrierrohling

    • 1 x AirTool P250-F1-40-T

    • 1 x P200-R1-40-T (ab April 2024)

  10. 1 x Reinigungspinsel für den Rohlingshalter

  11. 1 x Mikrofasertuch

  12. 1 x Bohrer für Werkzeugpositionen (2,8 mm)

  13. 2 x Ersatzschraube für den Rohlingshalter

  14. 4 x Abdeckkappe für Fixierschrauben des A-B-Achsmoduls

  15. 6 x Abdeckkappen für Rohlingshalter

  16. 1 x Einsatz für das AirTool

  17. 1 x Werkzeugmagazineinsatz

  18. Befestigungselemente für die obere und untere Serviceabdeckung

    • 4 x Fixierriegel-Stecker

    • 4 x Fixierriegel-Buchse

    • 4 x Spannblock

    Fixierriegel und Spannblöcke der oberen Serviceabdeckung austauschen

    Fixierriegel und Spannblöcke der unteren Serviceabdeckung austauschen

Ohne Abbildung:

  • 1 x Beiblatt zum Auspacken und Aufstellen der Maschine

  • Transportsicherung

    • 3 x Schaumstoffeinsatz

    • 2 x Zubehörbox

    • 1 x Spindelsicherung

  • Verpackungsset

    • 1 x Transportkarton inkl. Bodeneinleger

    • 1 x Ober- und Unterpolster

    • 5 x Arbeitsraumtür-Stopper

    • 1 x Transportschutzhaube

    • 1 x Gehäuseschutzhaube

    • 2 x Umreifungsband inkl. Schnallen

    • 4 x Kantenschutzecken
