Gilt für: E5

Werkzeugmagazineinsätze und zugehörige Halter tauschen

ACHTUNG

Maschinen- und Werkzeugschäden falls nicht alle Werkzeuge entfernt werden

DentalCNC bohrt immer Löcher in alle Werkzeugmagazine im Arbeitsraum.

Falls ein Werkzeug im Arbeitsraum verbleibt, kommt es zur Kollision.

  • Entfernen Sie beim Tauschen der Einsätze immer alle Werkzeuge aus dem Arbeitsraum.

  • Tauschen Sie immer alle Einsätze zusammen.

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Neue Einsätze werden ohne Löcher für die Werkzeuge geliefert. Die Löcher müssen mit der Maschine in die Einsätze gebohrt werden.

Bei Defekt können Sie die Halter für die Einsätze separat tauschen.

  1. Halten Sie bereit:

    • 1 x Drehmoment-Schraubendreher 1,5 Nm mit Bit TX20



    • 1 x Bohrer für Werkzeugpositionen (2,8 mm)



      • Falls Sie die Einsätze tauschen möchten:

    • 1 x Werkzeugmagazineinsatz für 16 Werkzeuge



      • und

    • 1 x AirTool-Einsatz



      • Falls Sie mindestens einen der Halter tauschen möchten:

    • 1 x Halter für Werkzeugmagazineinsatz



      • und / oder

    • 1 x Halter für AirTool-Einsatz



  2. Schließen Sie DentalCNC.

  3. Öffnen Sie die Arbeitsraumtür.

  4. Schalten Sie die Maschine am Hauptschalter aus.

  5. VORSICHT!Tragen Sie Handschuhe.

  6. ACHTUNG! Entfernen Sie alle Werkzeuge aus dem Werkzeugmagazin und das AirTool aus dem Einsatz E1.

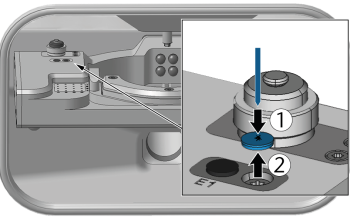

  7. Falls die Schraube rechts vom AirTool-Einsatz E1 mit einer Abdeckkappe bedeckt ist, entfernen Sie die Abdeckkappe mit einem spitzen Werkzeug.



  8. Schrauben Sie die Schraube rechts vom AirTool-Einsatz E1 heraus.

  9. Ziehen Sie den Halter mit Einsatz nach oben aus der Öffnung.

  10. Drücken Sie den Einsatz aus dem Halter.







  11. Nehmen Sie die benötigten Ersatzteile zur Hand.

  12. Drücken Sie den AirTool-Einsatz in die rechteckige Öffnung des Halters.

  13. Setzen Sie den Halter in die Öffnung ein und schrauben Sie ihn fest.







  14. Die Oberseite des AirTool-Einsatzes liegt 1 mm oberhalb der Oberfläche des A-B-Achsmoduls liegt.

    Falls dies nicht zutrifft, korrigieren Sie die Position des Einsatzes oder Halters.

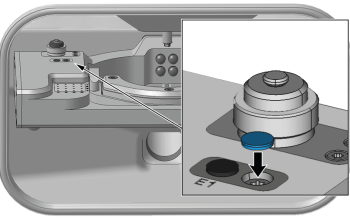

  15. Falls die Schraubenöffnung neben dem AirTool-Einsatz mit einer Abdeckkappe bedeckt war, bedecken Sie die Schraubenöffnung mit einer neuen Abdeckkappe.

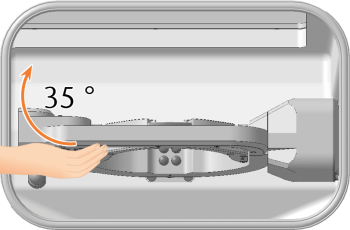

  16. Drehen Sie das A-B-Achsmodul im Uhrzeigersinn um 35 °.

  17. Schrauben Sie die 2 Schrauben des Halters für den Werkzeugmagazineinsatz auf der linken Unterseite des A-B-Achsmoduls heraus.

    • Der Halter für den Werkzeugmagazineinsatz und die Schrauben gleiten in Ihre Hand.







  18. Drücken Sie den Werkzeugmagazineinsatz nach unten aus der Öffnung.

    • Der Werkzeugmagazineinsatz gleitet aus der Öffnung in Ihre Hand.





  19. Nehmen Sie die benötigten Ersatzteile zur Hand.

  20. Führen Sie den Werkzeugmagazineinsatz von unten in die Öffnung und klemmen Sie ihn fest.

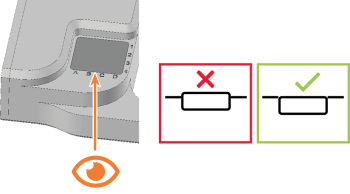

    Stellen Sie dabei sicher, dass die Oberseite des Werkzeugmagazineinsatzes bündig zur Oberfläche des A-B-Achsmoduls ist.

    Falls dies nicht zutrifft, korrigieren Sie die Position des Einsatzes.





  21. Richten Sie den Halter so aus, dass sich die Schraubenlöcher an der Vorderkante der Öffnung befinden. Führen Sie den Halter in die Öffnung ein.

  22. Führen Sie die 2 Schrauben in die Schraubenlöcher im Halter ein und schrauben Sie ihn fest.

    23.



  23. Schließen Sie die Arbeitsraumtür.

  24. Starten Sie DentalCNC.

  25. Öffnen Sie den Wartungsbereich mit dem folgenden Symbol in der Hauptsymbolleiste:

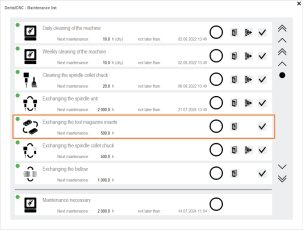

  26. Wählen Sie das folgendes Symbol des Eintrags Werkzeugmagazineinsätze tauschen:

  27. Folgen Sie der Anleitung in der Dokumentation für DentalCNC und bohren Sie die Werkzeugpositionen mit dem mitgelieferten Bohrer.
