Gilt für: E4

Lieferumfang prüfen

Die Installationsschritte bis zum Betrieb sind:

→

→

→

  • Packen Sie die Maschine aus und stellen Sie sicher, dass Sie die folgenden Gegenstände erhalten haben:

Maschine und Kabel

1

2

3

4

5



Werkzeuge

6

7

8

9

10

11

Wartungsutensilien

12

13

14

15

16

17

18

19

20





Ersatzteile

21

22

23

24

25

26

  1. 1 x Maschine E4

  2. 1 x Kühlflüssigkeitsbehälter

  3. 1 x Ablaufeinsatz

  4. 1 x Ethernet-Netzwerkkabel

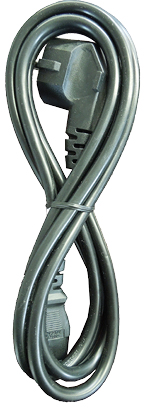

  5. 1 x Netzkabel

  6. 1 x Drehmoment-Schraubendreher 1,5 Nm

  7. 1 x Bit TX10

  8. 1 x Bit TX20

  9. 2 x Winkelschraubendreher

    • 1 x TX10

    • 1 x TX20

  10. 1 x Schraubenschlüssel 10 mm

  11. 1 x Schraubenschlüssel 5,5 mm zum Entfernen eines abgebrochenen Werkzeugs

  12. 1 x Spindel-Service-Set

  13. 1 x Kalibrier-Set:

    • 1 x Bügelmessschraube

    • 5 x Kalibrierrohling

    • 1 x AirTool P250-F1-40-T

    • 1 x P200-R1-40-T (ab April 2024)

  14. 1 x Reinigungspinsel für den Rohlingshalter

  15. 1 x Mikrofasertuch

  16. 1 x Bohrer für Werkzeugpositionen (2,8 mm)

  17. 1 x Interdentalbürste zur Reinigung der Düsenplatte

  18. 3 x Beutel mit Tec Powder zum Reinigen des Kühlflüssigkeitssystems (50 g pro Beutel)

  19. 1 x Zylinderschraube M4 zum Lösen eines festsitzenden Werkzeugmagazins

  20. 1 x Reinigungsbürste zur Reinigung des Kühlfküssigkeitsbehälters

  21. 2 x Einsatz für das AirTool

  22. 2 x Werkzeugmagazineinsatz

  23. 2 x Gewindestift (M5 x 10) für den Rohlingshalter

  24. 1 x Abdeckkappe für das Werkzeugmagazin

  25. 1 x Feinfiltermatte für den Kühlflüssigkeitsbehälter

  26. 4 x Fixierriegel für die Seitenwand

Ohne Abbildung:

  • 1 x Beiblatt zum Auspacken und Aufstellen der Maschine

  • 1 x Allgemeine Sicherheitshinweise

  • Transportsicherung

    • 2 x Schaumstoffeinsatz

    • 1 x Kunststoffdübel

    • 2 x Zubehörbox

  • Verpackungsset

    • 1 x Transportkarton inkl. Bodeneinleger

    • 1 x Ober- und Unterpolster

    • 1 x Stützpolster

    • 1 x Transportschutzhaube

    • 1 x Gehäuseschutzhaube
