Gilt für: DentalCAM 8.10

Bohrbereiche markieren und löschen

Dieser Vorgang gehört zu Schritt 4 des einfachen Nesting-Workflows.

  1. Positionieren Sie Ihre Arbeiten horizontal und vertikal in der Draufsicht.
  2. Drehen Sie Ihre Arbeiten um die Z-Achse in der Draufsicht.
  3. Prüfen Sie, ob alle Kavitäten und Bohrungen korrekt sind.
  4. Legen Sie den Bohrbereich fest für Arbeiten mit nicht erkannten Bohrungen.
  5. Markieren Sie die Kavitäten für Arbeiten mit nicht erkannten Kavitäten.
  6. Setzen Sie Stege für alle Arbeiten.

Dieser Vorgang gehört zu Schritt 7 des vollständigen Nesting-Workflows.

  1. Löschen Sie alle inkorrekten bearbeiteten Flächen.
  2. Ändern Sie den Status von Arbeiten und löschen Sie nicht benötigte Arbeiten.
  3. Positionieren Sie Ihre Arbeiten horizontal und vertikal in der Draufsicht.
  4. Drehen Sie Ihre Arbeiten um die Z-Achse in der Draufsicht.
  5. Passen Sie die Höhenposition Ihrer Arbeiten an und / oder drehen Sie sie um die X- / Y-Achse (erforderlich für Mehrschicht-Rohlinge).
  6. Prüfen Sie, ob alle Kavitäten und Bohrungen korrekt sind.
  7. Legen Sie den Bohrbereich fest für Arbeiten mit nicht erkannten Bohrungen.
  8. Markieren Sie die Kavitäten für Arbeiten mit nicht erkannten Kavitäten.
  9. Erstellen Sie einen Sintersteg für Arbeiten, die einen Sintersteg benötigen.
  10. Setzen Sie Drops für Arbeiten, die Drops benötigen.
  11. Markieren Sie das Geschiebe für Arbeiten mit einem Geschiebe.
  12. Aktivieren Sie die Frontzahnbearbeitung für gewünschte Arbeiten
  13. Bearbeiten oder löschen Sie Beschriftungen, die auf Arbeiten gefräst werden.
  14. Setzen Sie Stege für alle Arbeiten.

Wenn eine Arbeit eine unerkannte oder falsch erkannte Bohrung enthält, müssen Sie den Bohrbereich über die entsprechende Bearbeitungsfunktion manuell festlegen. Ansonsten wird die Arbeit nicht korrekt bearbeitet. Diese Funktion ermöglicht Ihnen auch, angulierte Bohrungen festzulegen.

Prüfen Sie alle Bohrbereiche aller Arbeiten in Ihrem Rohling auf korrekte Markierung.

Bohrbereiche und Kavitäten auf korrekte Markierung überprüfen

Bevor Sie Markierungen von Bohrbereichen korrigieren können, müssen Sie die falsche Markierung löschen.

  • Öffnen Sie die Nesting-Ansicht für das Anpassen von Arbeiten mit dem folgenden Symbol in der Hauptsymbolleiste:

Bohrbereiche in der Nesting-Ansicht zum Anpassen von Arbeiten löschen und markieren

Bohrbereiche löschen

  1. (Optional) Wählen Sie die gewünschte Arbeit in der Rohlingsanzeige aus.

    • DentalCAM hebt die Arbeit in der Liste der Arbeiten mit einem farbigen Rahmen hervor.



  2. Öffnen Sie die Bearbeitungsfunktionen für die gewünschte Arbeit, indem Sie das folgende Symbol in der linken Spalte auswählen:

    • Die Symbolleiste für die Bearbeitungsfunktionen wird angezeigt.



  3. Öffnen Sie die Bearbeitungsfunktion für das Markieren von Bohrbereichen, indem Sie das folgende Symbol auswählen:

    4. Bearbeitungsfunktion zum Markieren von Bohrbereichen öffnen (Symbole orange markiert)

    • DentalCAM zeigt eine Liste aller markierten Bohrbereiche in der linken Spalte.

    Eine Liste mit allen markierten Bohrbereichen für 1 Arbeit

  4. Um den gewünschten Bohrbereich in der Liste zu finden, wählen Sie in der Rohlingsanzeige den Pfeil, der die Bohrrichtung anzeigt.
    • DentalCAM markiert den gewählten Bohrbereich mit einer blauen Umrandung.

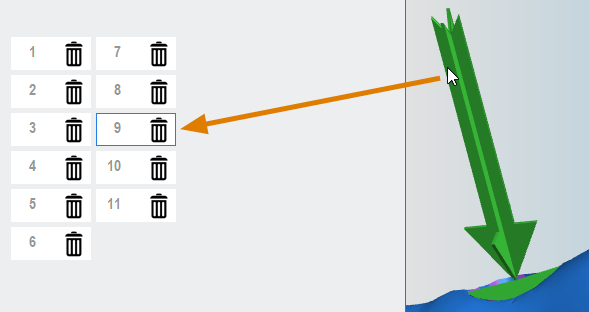

    Pfeil eines Bohrbereichs auswählen, um den entsprechenden Listeneintrag zu markieren

  5. Um den Bohrbereich zu löschen, wählen Sie das folgende Symbol:
    • DentalCAM entfernt den Eintrag aus der Liste und die optische Darstellung des Bohrbereichs in der Rohlingsanzeige.
  6. Markieren Sie den Bohrbereich manuell. Ansonsten wird die Bohrung nicht korrekt bearbeitet.

  7. Speichern Sie Ihre Änderungen mit dem unteren Pfeilsymbol:

  8. Schließen Sie den Bereich für die Bearbeitungsfunktion mit dem oberen Pfeilsymbol:

Bohrbereiche markieren

  1. (Optional) Wählen Sie die gewünschte Arbeit in der Rohlingsanzeige aus.

    • DentalCAM hebt die Arbeit in der Liste der Arbeiten mit einem farbigen Rahmen hervor.



  2. Öffnen Sie die Bearbeitungsfunktionen für die gewünschte Arbeit, indem Sie das folgende Symbol in der linken Spalte auswählen:

    • Die Symbolleiste für die Bearbeitungsfunktionen wird angezeigt.



  3. Öffnen Sie die Bearbeitungsfunktion für das Markieren von Bohrbereichen, indem Sie das folgende Symbol auswählen:

    4. Bearbeitungsfunktion zum Markieren von Bohrbereichen öffnen (Symbole orange markiert)

    • In der linken Spalte wird die Symbolleiste zum Markieren von Bohrbereichen angezeigt.

    Symbolleiste zum Markieren von Bohrbereichen; folgen Sie dem Workflow von links nach rechts

    1. Symbol zum Starten des Workflows
    2. Symbol für das Setzen von Messpunkten
    3. Symbol zum Festlegen des Durchmessers der Bohrung
    4. Symbol zum Abschließen des Workflows
  4. Wenn die Arbeit eine oder mehrere falsch markierte Bohrbereiche besitzt, löschen Sie diese.
  5. Starten Sie den Workflow, indem Sie das folgende Symbol in der linken Spalte wählen:
  6. Bewegen Sie die Ansicht so, dass Sie von oben in die Bohrung hineinschauen. Sie müssen einen großen Teil der Bohrungswand sehen können.

    7. Die Ansicht positionieren, um die Bohrungswand zu sehen

  7. Setzen Sie den Workflow fort, indem Sie das folgende Symbol in der linken Spalte wählen:

  8. Setzen Sie per Mausklick 3 Messpunkte auf die Bohrungswand

    • Die Punkte müssen auf einer gedachten Hilfslinie liegen, die senkrecht zur Bohrungsrichtung verläuft.
    • Verteilen Sie die Messpunkte ein wenig, aber nicht so viel, dass Sie die Ansicht bewegen müssen.
    • Bei Bohrungen mit Anschlussgeometrie positionieren Sie die Messpunkte an der Wand der Bohrung und nicht in der Anschlussgeometrie.

    9. DentalCAM positioniert Ihre Messpunkt eventuell neu. Solange alle Punkte immer noch auf der Wand liegen, ist alles in Ordnung.

    Diagramm: Messpunkte setzen; Bohrrichtung durch Pfeil angegeben

    Messpunkte setzen; die orange Markierung zeigt die Position des dritten Messpunktes an

    Messpunkte für eine Bohrung mit einer Anschlussgeometrie setzen

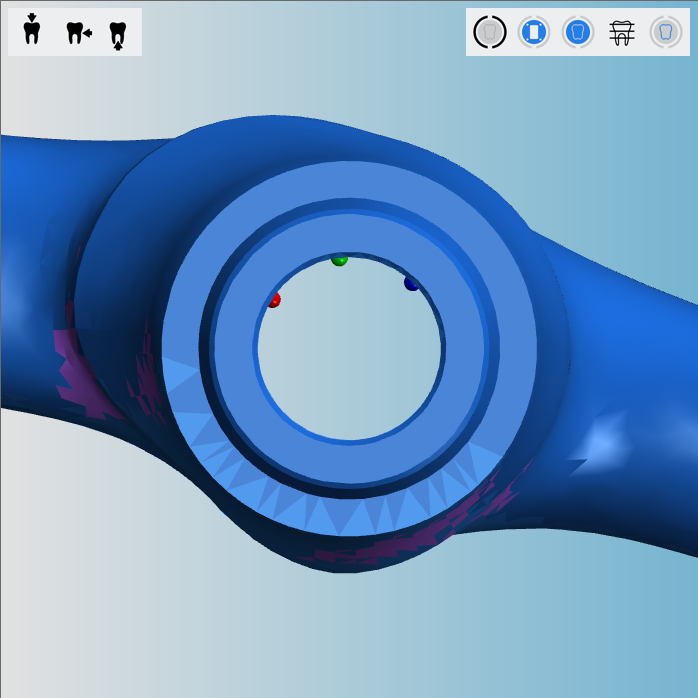

    • Sobald Sie den 3. Messpunkt gesetzt haben, wechselt DentalCAM in die Draufsicht, sodass Sie die Position der Messpunkt prüfen können.

    Die Messpunkte aus der Draufsicht

  9. Setzen Sie den Workflow fort, indem Sie das folgende Symbol in der linken Spalte wählen:

    • DentalCAM zeigt in der linken Spalte einen Wertebalken für den Durchmesser des Bohrbereichs an.

  10. Durchmesser des Bohrbereichs festlegen Vergrößern oder verkleinern Sie den Durchmesser des Bohrbereichs mit dem Wertebalken.

    • Der Durchmesser muss bei vielen Arbeiten etwas größer als die Öffnungsfläche der Bohrung sein.

    • Wenn eine Arbeit eine Anschlussgeometrie hat, achten Sie darauf, dass die gesamte Anschlussgeometrie als Bohrbereich markiert ist.

    11. Den Bohrbereich festlegen

    Richtiger Durchmesser für eine Standardbohrung

    Richtiger Durchmesser für die Bohrung für ein Abutment mit einer Anschlussgeometrie

  11. Beenden Sie den Workflow, indem Sie das folgende Symbol in der linken Spalte wählen:
    • DentalCAM zeichnet die Bohrrichtung als grünen Pfeil und den Bohrbereich als grüne Fläche.

    Ein erfolgreich festgelegter Bohrbereich

    Ein erfolgreich festgelegter Bohrbereich für ein Abutment mit einer Anschlussgeometrie

  12. Falls der Pfeil rot dargestellt wird, ist die Bohrung für eine Bearbeitung in der Maschine zu angewinkelt. Versuchen Sie in dem Fall Folgendes:

    Beispiel: Zu abgewinkelte Bohrung

  13. Stellen Sie sicher, dass der Bohrbereich die Öffnungsfläche der Bohrung bedeckt. Das Ergebnis wird nicht immer so optimal wie im Beispiel oben sein, da STL-Dateien eine endliche Genauigkeit besitzen.

    Wenn jedoch einige Teile der Markierung den Bohrbereich nicht abdecken oder die Öffnungsfläche gekrümmt ist, sollten Sie den Bohrbereich löschen und erneut markieren.

    Bohrbereiche und Kavitäten auf korrekte Markierung überprüfen

  14. Markieren Sie das gegenüberliegende Ende der Bohrung.

Wie geht's weiter?

Nächste Bearbeitungsfunktion für Arbeiten:

Kavitäten markieren und löschen

Wenn Sie mit dem Anpassen von Arbeiten fertig sind:

Stege setzen

Wenn Sie sich nicht sicher sind, ob Sie mit dem Nesting des aktuellen Rohlings fertig sind, sehen Sie sich den einfachen und vollständigen Nesting-Workflow an:

Wie man Arbeiten nestet
