适用于： Z4

操作：运行加工任务

如何开始加工？我该如何开始铣削？我该如何开始磨削？

概述

注意

使用损坏的刀具或坯料盘会损坏机器

如果车针或坯体损坏，零件可能会在作业执行期间折断并损坏机器。

  • 在每次执行作业之前，请彻底检查坯体和车针是否损坏。

准备好作业和机器后，即可开始加工。加工是一个完全自动化的过程，只有在发生意外事件时才需要您介入。

在作业执行期间不要移动机器，否则结果可能会变得不精确。

  1. 确保以下内容：
    • 您在 CAD 计算机上创建了一个加工任务。 它被发送到机器上。
    • 已将正确的刀库插入加工室。
    • 所有必需的车针都位于刀库中的正确位置，既无磨损也无损坏。
    • 所需的坯体已经安装。
    • 冷却液容器中有充足的冷却液。
  2. 关闭加工室门。

  3. 执行以下操作：

    通过 DentalCNC 中所示的图标开始加工。

  4. 通过触摸屏开始加工。。

您将找到用于选择、检查和执行作业的工作流程。

  1. 要打开作业部分，请选择所示图标。
    • 显示作业部分。显示下一个排队作业的详细信息。



    1. 加工任务名称、患者信息
    2. 所需的研磨材料信息
    3. 所需刀库的复选框
    4. 车针寿命值的复选框
    5. 预期作业时间
    6. 用于浏览可用作业的箭头
    7. 当前作业数/可用作业数
    8. 所需刀库的颜色标识
    9. 用于启动当前作业的图标
    10. 用于删除当前作业的图标
  2. 使用左下角的箭头选择所需的作业。

    3.

  3. 确认元素 [2]、[3]、[4] 是否按要求显示：
    1. 确保安装的坯料盘与 [2] 对应（如果不是： 夹紧和取出坯料盘).
    2. 如果 [3] 中显示 ，请安装正确的刀库( 安装和更换刀库)。
    3. 如果 [4] 中显示 ，则更换所有磨损的车针( 管理车针)。
  4. 要开始加工，请选择所示的图标。
    • 发生以下情况：
      1. 如果需要，则加工室门关闭。
      2. 机器确定带有主轴的已安装块料的尺寸。如果测量的块料大小与存储在作业文件中的块料大小不同，则触摸屏上会显示相应的消息。
  5. 如果机器确定了不同的块料大小，请如下继续操作：
    1. 检查已安装的块料是否适合加工当前作业。
    2. 如果坯料块适合，请在触摸屏上选择 以开始作业。
    3. 如果坯料块不适合，则在触摸屏上选择 以取消作业。您需要使用合适的坯料块以重新启动加工任务。
    • 如果作业已启动，则会发生以下情况：
      1. 机器开始加工。
      2. 加工室亮起蓝色灯。
      3. 触摸屏上显示剩余的加工时间。



    1. 加工任务名称、患者信息
    2. 中止工作的图标
    3. 作业结束时间
    4. 预期剩余作业时间

    剩余的作业时间是根据自学习功能的估算值。

  6. 如果使用 exocad ChairsideCAD，则在加工完成之前不要关闭 CAD 计算机或断开其与网络的连接。否则，您可能必须重新启动机器和作业。
  7. 等待机器完成运作。
    • 加工室门打开。 触摸屏上显示以下对话框。

      • 作业完成后的对话框

  8. 从加工室中取出坯体，检查作业是否正确执行。
  9. 如果对结果满意，请在触摸屏上选择所示的图标。
    • 作业标记为已完成，不再显示在作业部分中。

    您可以使用 DentalCNC 恢复已完成的作业。阅读相应的文档来了解更多详情。

  10. 如果您需要重复该作业，请在触摸屏上选择所示的图标。
    • 该作业继续显示在作业部分中。您可以根据需要将其重新启动。
  11. 将加工室门打开，使加工室干燥。

加工后，将空气吹入工作仓一段时间，以帮助加工室干燥，这样会产生空气噪音。这并不意味着存在故障。

您可以随时取消加工。 您需要使用新坯体重新启动作业。您无法使用已用过的坯料盘继续加工任务，因为机器无法识别此坯料盘，并将显示错误消息。

  1. 要取消加工，请选择所示的图标。
    • 机器会提示您确认取消。
  2. 要确认您的选择，请选择所示的图标。
    • 主轴将当前位于夹头卡盘中的车针放入刀库中。加工室门打开。
  3. 如果加工室潮湿，请将加工室门打开，以使加工室干燥。

在以下情况下，加工任务将被中断：

  • 压缩空气供应不足
  • 冷却液流量不足

中断的作业通常会在纠正错误后自动继续。

在以下情况下，作业将被中止：

  • 机器出现故障
  • 车针破损
  • 在电源故障情况下

如果作业被中止，则必须将其重新启动。

您需要使用新坯体重新启动作业。您无法使用已用过的坯料盘继续加工任务，因为机器无法识别此坯料盘，并将显示错误消息。

如果加工任务中断，触摸屏将显示相应的消息。

如果压缩空气不足

  1. 等待几秒钟。这可能已经解决了问题。
  2. 重新启动机器。
  3. 如果问题仍然存在，请联系您的客户服务。

如果冷却液流速不足

  1. 检查液罐中是否有足够的冷却液。
  2. 检查冷却液和液罐（包括过滤器）是否清洁。

在发生严重事件时，内部控制单元会识别机器故障。加工室将亮起红色灯。触摸屏显示控制单元发送的错误消息和错误代码。

  1. 记录显示的错误消息和错误代码。
  2. 重新启动机器和 CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。。如果问题仍然存在，请继续执行下一步。
  3. 断开机器与电源的连接并避免其重新启动。
  4. 联系客服。在手边准备好错误消息和错误代码。
  5. 要从工作仓取出坯料盘，如有必要，请手动打开工作仓门。

如果在加工过程中刀具断裂，机器无法立即识别出来。相反，主轴将继续带着断裂的车针移动。车针断裂将在以下事件中周转识别：

  • 下一次常规车针更换

车针断裂可能由以下原因引起：

  • 车针已损坏或磨损
  • 车针被放入错误的车针位置或在错误的时间手动插入了主轴。结果导致其不适用于加工步骤。
  • 坯体中的物体分布（“嵌套”）不正确。

如果车针断裂，请按以下步骤操作：

  1. 打开加工室门。
  2. 从加工室和夹头卡盘上拆下断裂车针的所有部件。
  3. 将车针重新添加到虚拟 ATB 和 DentalCNC 虚拟刀库中。
  4. 如果主轴从刀库中拾取车针，请检查车针是否插入到正确的位置。将备份工具插入刀库中的正确位置。
  5. 如果您是手动将车针插入夹头卡盘，请检查破损的车针是否与提示您插入的车针类型相对应。准备好正确的备用车针。
  6. 关闭加工室门。
  7. 继续作业。

您需要使用新坯体重新启动作业。您无法使用已用过的坯料盘继续加工任务，因为机器无法识别此坯料盘，并将显示错误消息。

如果车针总是断裂，您可以在故障排除部分中找到其他信息： 故障排除

只要机器未通电，您就无法访问工作仓。您也无法访问抽屉。

警告

如果加工室门打开，则有人员压伤和割伤的危险

如果加工室门在加工过程中打开，就无法保护用户免受压伤和割伤。

  • 在加工过程中不要打开或关闭加工室门。
  • 绝不在加工室门打开的情况下操作机器。
  • 只有在您获得授权并接受过相关培训的情况下才能进行紧急开启。
小心

旋转刀具可能造成割伤

如果在加工过程中发生电源故障或机器故障，则包括主轴连同其插入的刀具将保持旋转。此时如果触摸旋转刀具，则会被割伤。

  • 请等待到主轴停止旋转再执行紧急开门。
  • 请勿在正常运行过程中紧急开启。
注意

加工室门的打开或关闭不正确

为避免损坏，请在手动打开或关闭加工室门时注意以下说明。

  • 断开机器与电源的连接。
  • 用双手来推动或拉动加工室门，防止加工室门发生扭曲。
  • 只需要用足够克服推门阻力的力道即可。

您通过以下方式执行紧急开启：

  1. 关闭机器的主电源开关。 断开机器与电源的连接。
    • 您可以手动打开加工室门。

    加工室门应缓慢但均匀移动。如果移动不平稳或加工室门卡住，请勿使用蛮力。

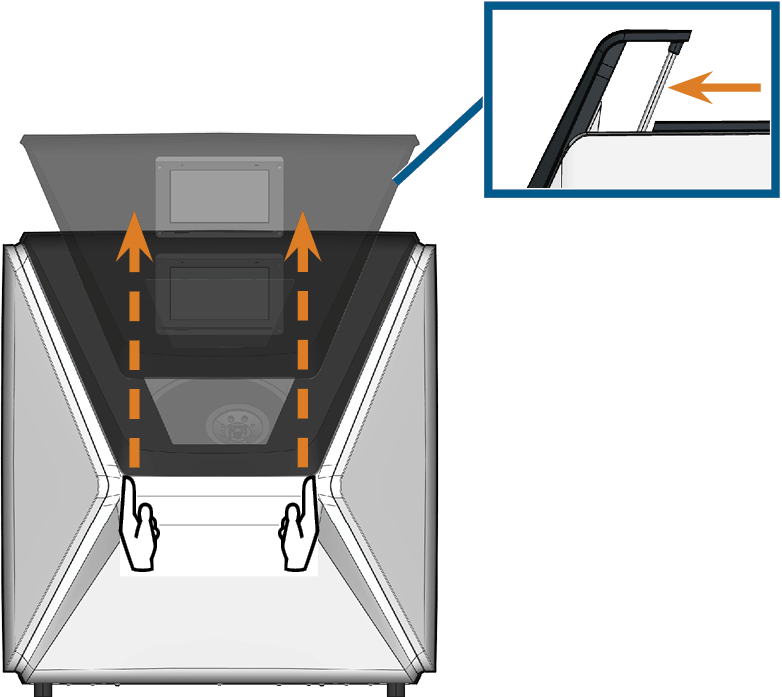

  2. 用双手均匀笔直地朝上推加工室门将其打开。
  3. 如果门移动非常费力，请确保后部的导轨清洁。

    4.

  4. 如果加工室潮湿，请将加工室门打开，以使加工室干燥。
  5. 小心地用双手向下推动加工室门。

仅适用于带有内部 CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。 的机器。

您需要取出机器的后面板盖，以便紧急释放多功能抽屉。

您可以按如下方式卸下后面板盖：

  1. 关闭机器的主电源开关。
  2. 断开机器与所有线路的连接。

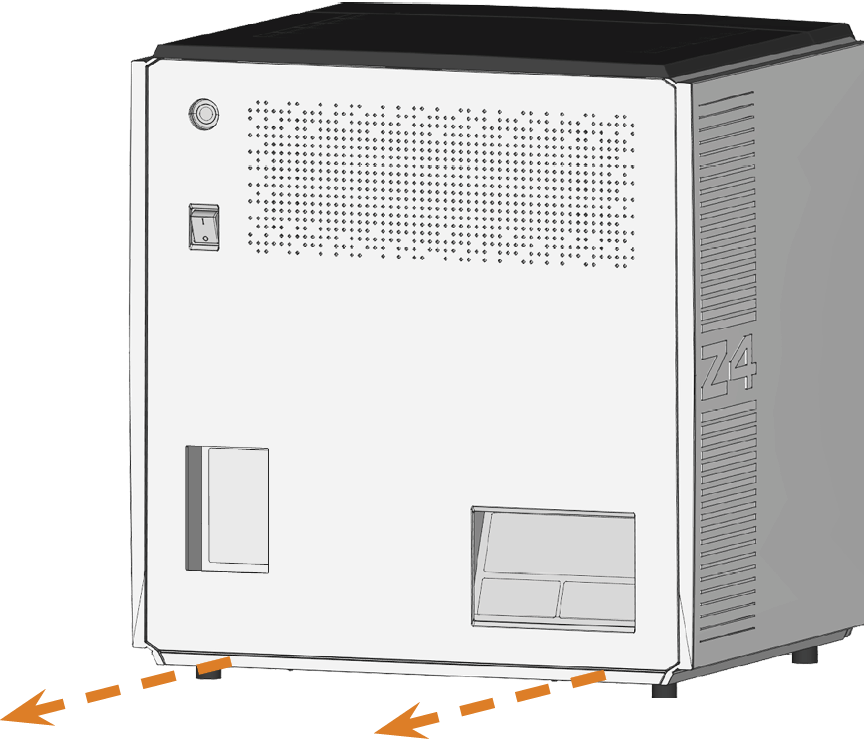

  3. 抓住后面板盖的底部边缘，如箭头所示将其拉向您的方向：

    4.

  4. 要重新安装后盖，请执行以下操作：
    1. 将机器的顶部边缘与盖板对齐，使启动按钮和主电源开关位于相应开口的中心。
    2. 将盖子推向机器外壳。
    • 盖子由磁铁固定。

遇到长时间电源故障时，您可以按如下方式手动打开多用途抽屉：

  1. 带有内部 CAM 计算机的机器：取出后面板盖。

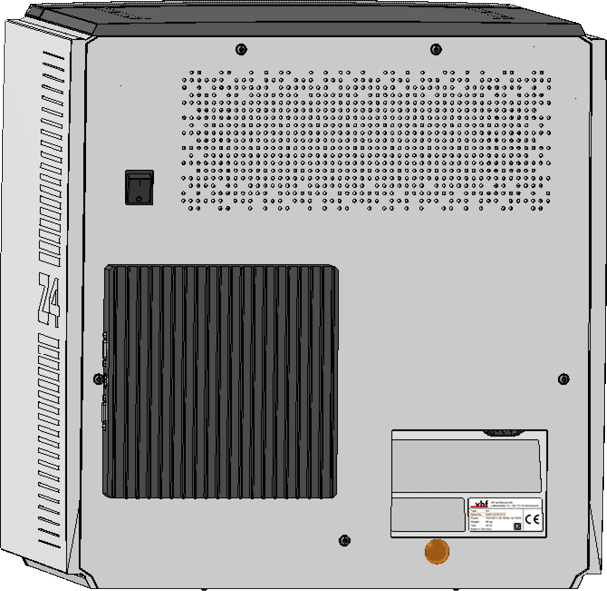

  2. 配备外部 CAM 计算机的机器: 取出保护盖 （标记为橙色）。

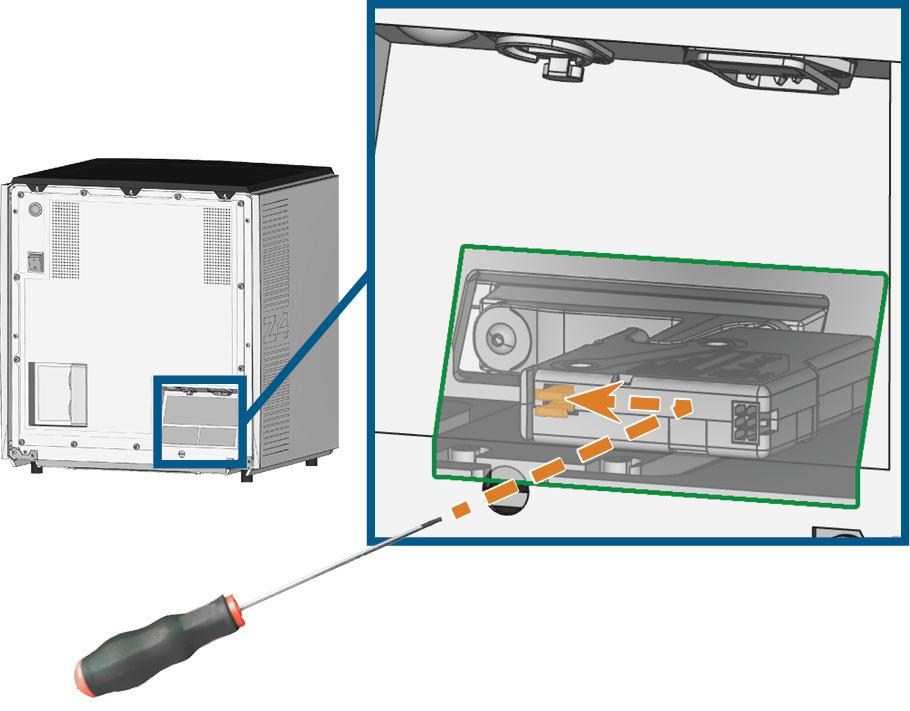

  3. 将长度最小为 5 厘米的螺丝刀插入机器背面的所示开口中。

    4. 带有内部 CAM 计算机的机器

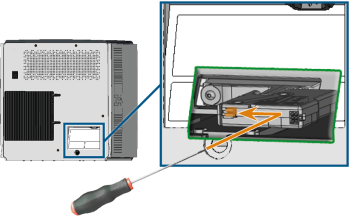

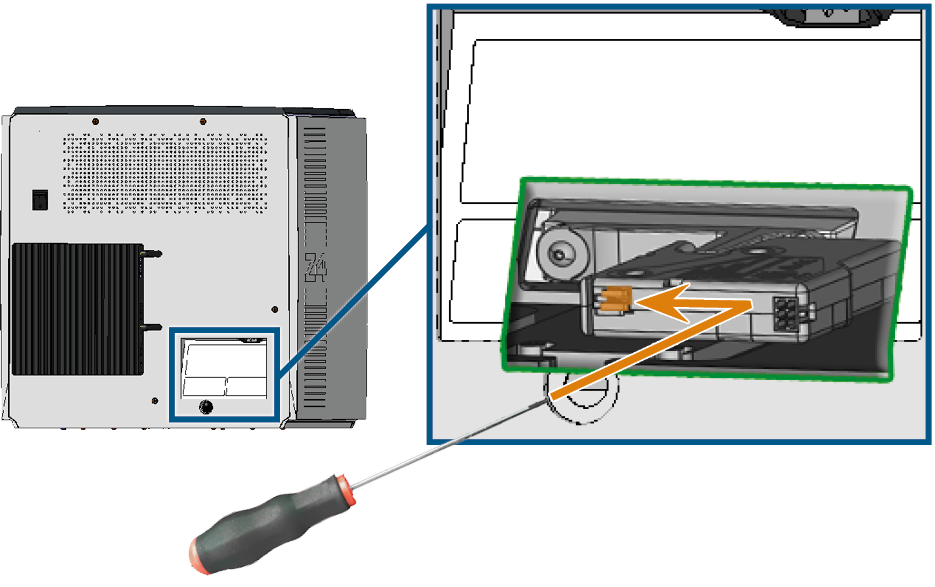

    带有外部 CAM 计算机的机器

  4. 沿右上方向推动螺丝刀，直至遇到阻力。
  5. 使用螺丝刀将紧急释放杆推到左侧，直到机构解锁。
  6. 带有内部 CAM 计算机的机器：安装后面板盖。
  7. 配备外部 CAM 计算机的机器: 把保护盖盖在开口上。
