适用于： S5

夹紧和取出坯料盘

创建修复体的工作流程如下：

机器可以加工以下坯体：

• 直径为 98.5 mm – 98.8 mm 的盘
• 最大尺寸为 45 x 20 x 20 mm（长/深/高） 的坯料块*
• 预制基台*

*需要附加设备时

您可以从客户服务部门获得额外的设备。

如何安装不同的坯体类型

坯体类型	需要支架？	夹紧方式
圆盘	否	圆盘 >> 坯料框架* *>> 坯体库
块料	是	坯料块 >> 块料固定器 >> 坯体库
预制基台	是	预制基台 >> 预制基台夹具 >> 坯料框架* *>> 坯体库

*机器随附 8 坯料盘框架

在坯料夹具中安装圆盘

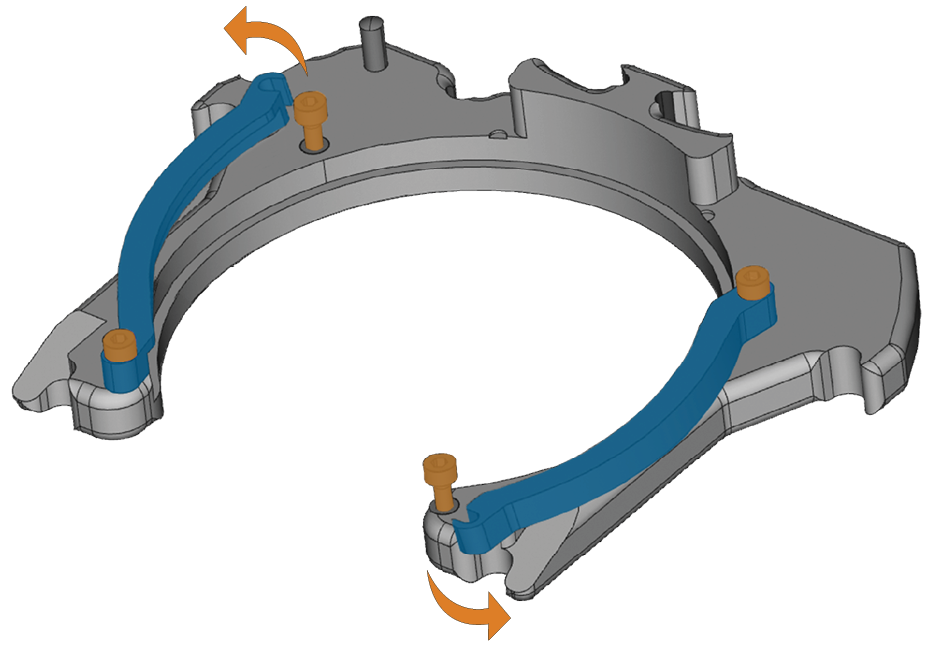

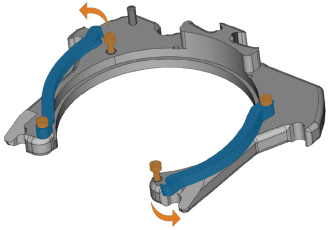

1. 松开坯料盘框架的 4 颗固定螺钉（标记为橙色），然后打开固定架（标记为蓝色）。请勿取出螺钉。





2. 从坯料盘框架中取出现有物体。
3. 将所需的圆盘插入坯料盘框架。

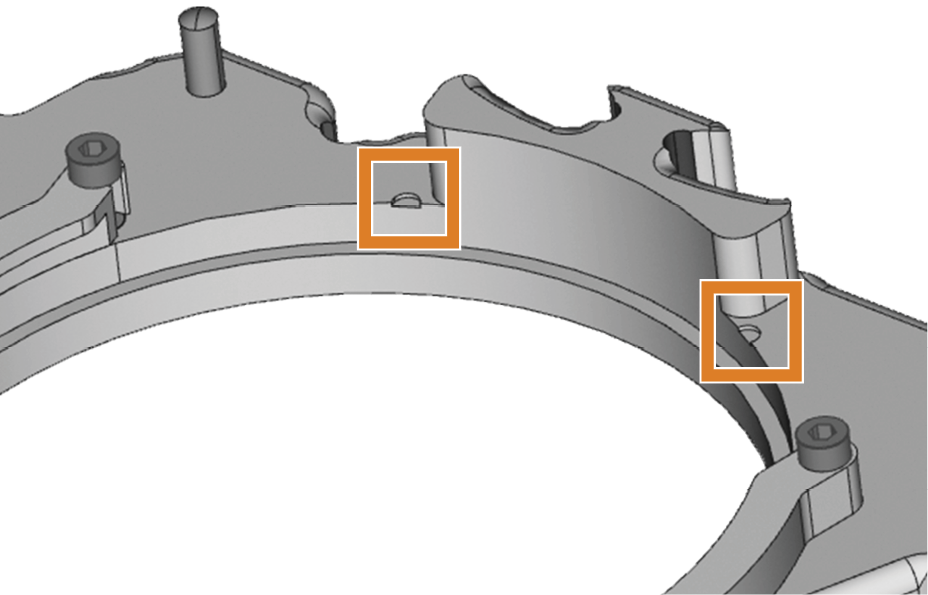

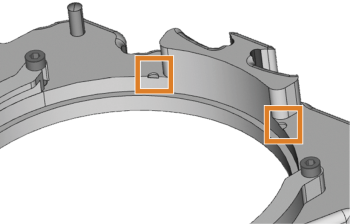

4. 如果已将圆盘标记为重新安装，请旋转圆盘，直到标记与坯料盘框架中的相应凹槽（标记为橙色）对齐为止。

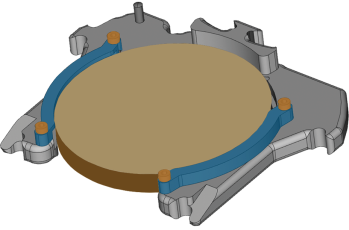

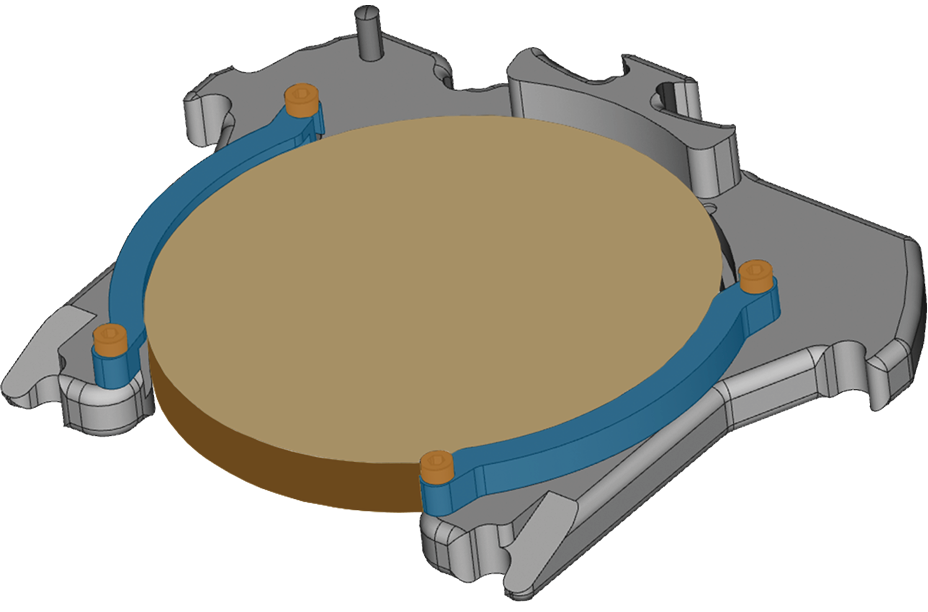

5. 闭合坯料盘框架的固定架（标记为蓝色），然后拧紧固定螺钉（标记为橙色）。





(可选）使用QuickFrame

1. 将坯料盘框架放在平坦的表面上。
2. 用一只手抓住坯料盘框架和已安装的圆盘（如果有）。

注意！ 坯料盘框架盖通过磁铁固定在适当的位置。取出盖时，坯料盘将不再牢固定位，并且当您倾斜坯料盘框架时可能会掉落。

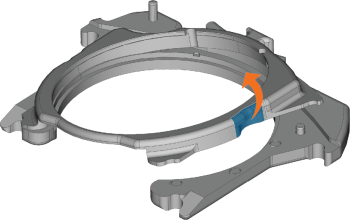

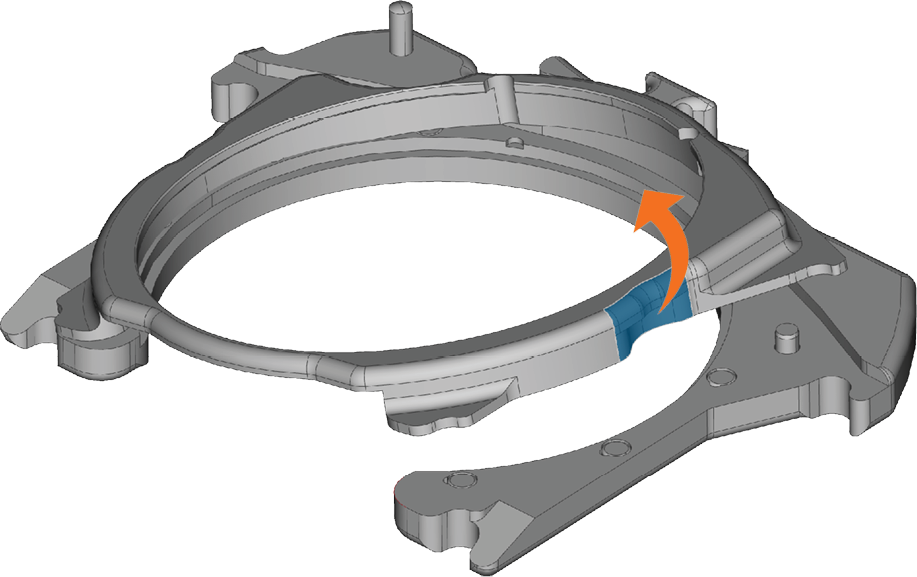

3. 如要取出坯料盘框架盖，请用另一只手将框架向侧面倾斜。使用框架盖左侧和右侧的凹槽（标记为蓝色）。





4. 从坯料盘框架中取出现有物体。

   注意

   坯料盘固定不正确会导致机器损坏或不良的加工效果

   如果您没有正确清洁坯料盘框架，尤其是磁铁，或者没有正确放置坯料盘框架盖，则坯料盘可能无法正确固定。结果就是：机器和刀具可能会损坏，加工效果也可能令人无法满意。

   • 放入圆盘之前，请彻底清洁坯料盘框架，尤其是磁铁、定位销和凹槽。
   • 始终将框架盖如此放置：使其配合定位销并与坯料盘框架的底部齐平。

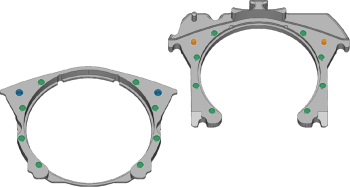

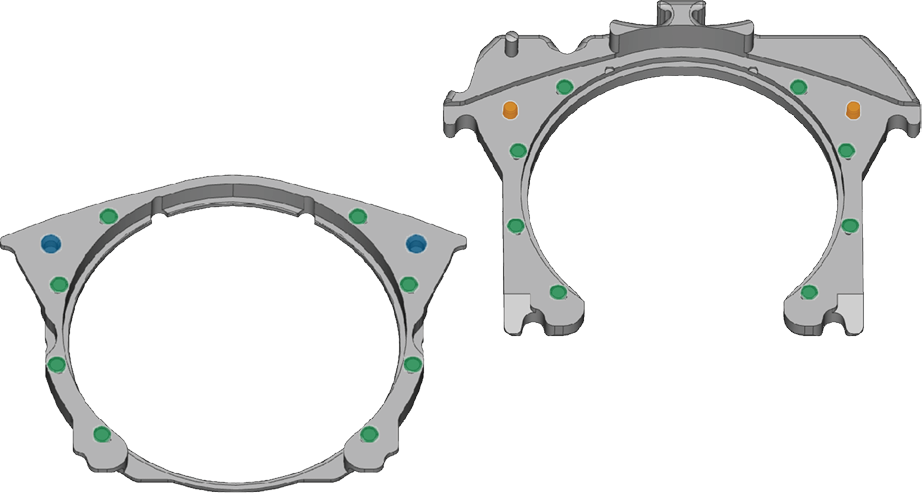

5. 用布清洁坯料盘框架的底部和盖。尤其是要清洁磁铁（标记为绿色）、定位销（标记为橙色）和凹槽（标记为蓝色）。如有必要，请使用温和的清洁剂。





6. 将所需的圆盘插入坯料盘框架。

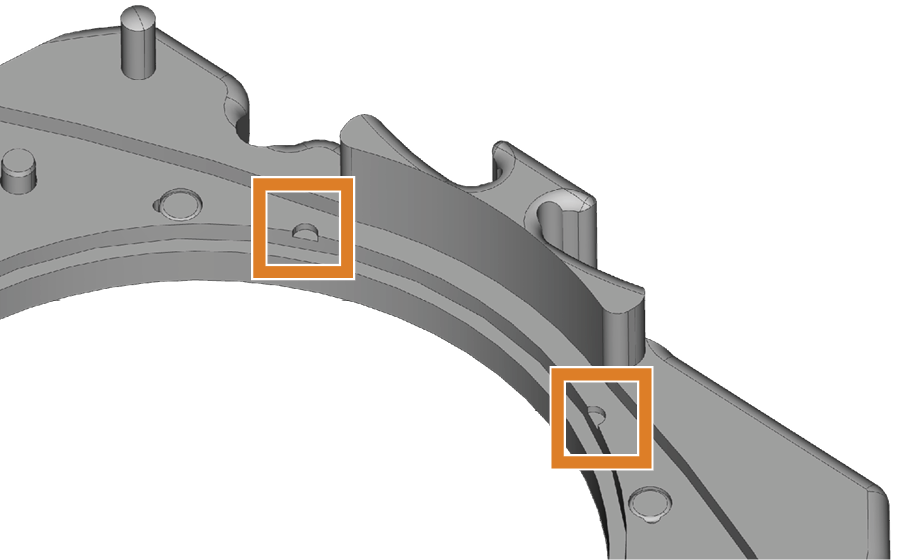

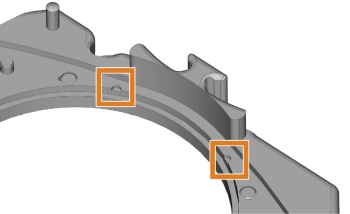

7. 如果已将圆盘标记为重新安装，请旋转圆盘，直到标记与坯料盘框架中的相应凹槽（标记为橙色）对齐为止。

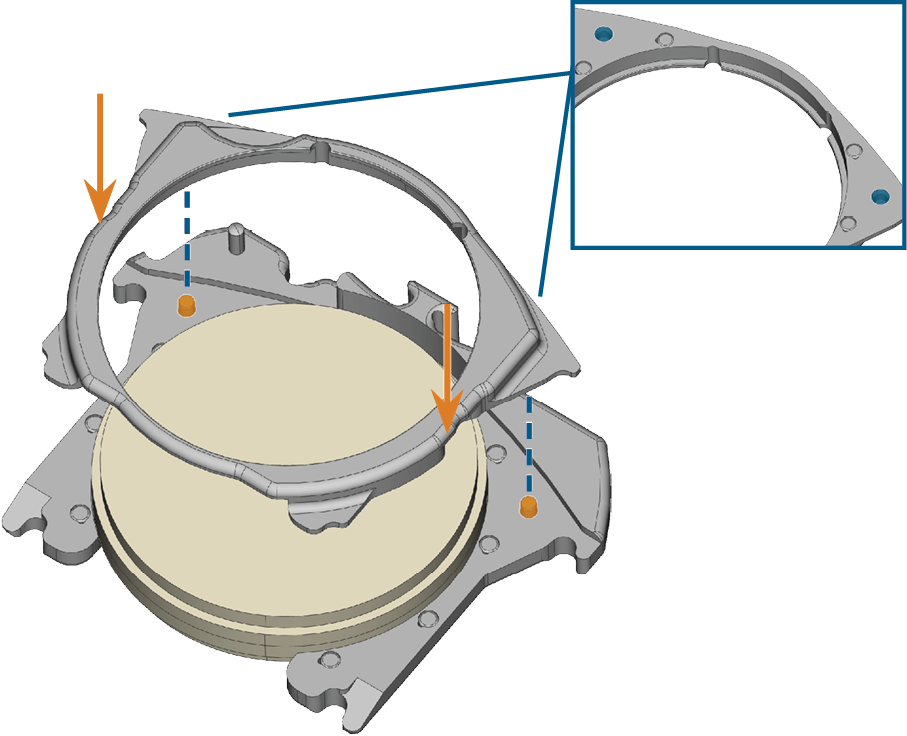

8. 如要放置坯料盘框架盖，请将盖子的凹槽（标记为蓝色）放在坯料盘框架的定位销（标记为橙色）上。确保盖与坯料盘框架的底部齐平。





• 盖子由磁铁固定。圆盘已安装到坯料盘框架。

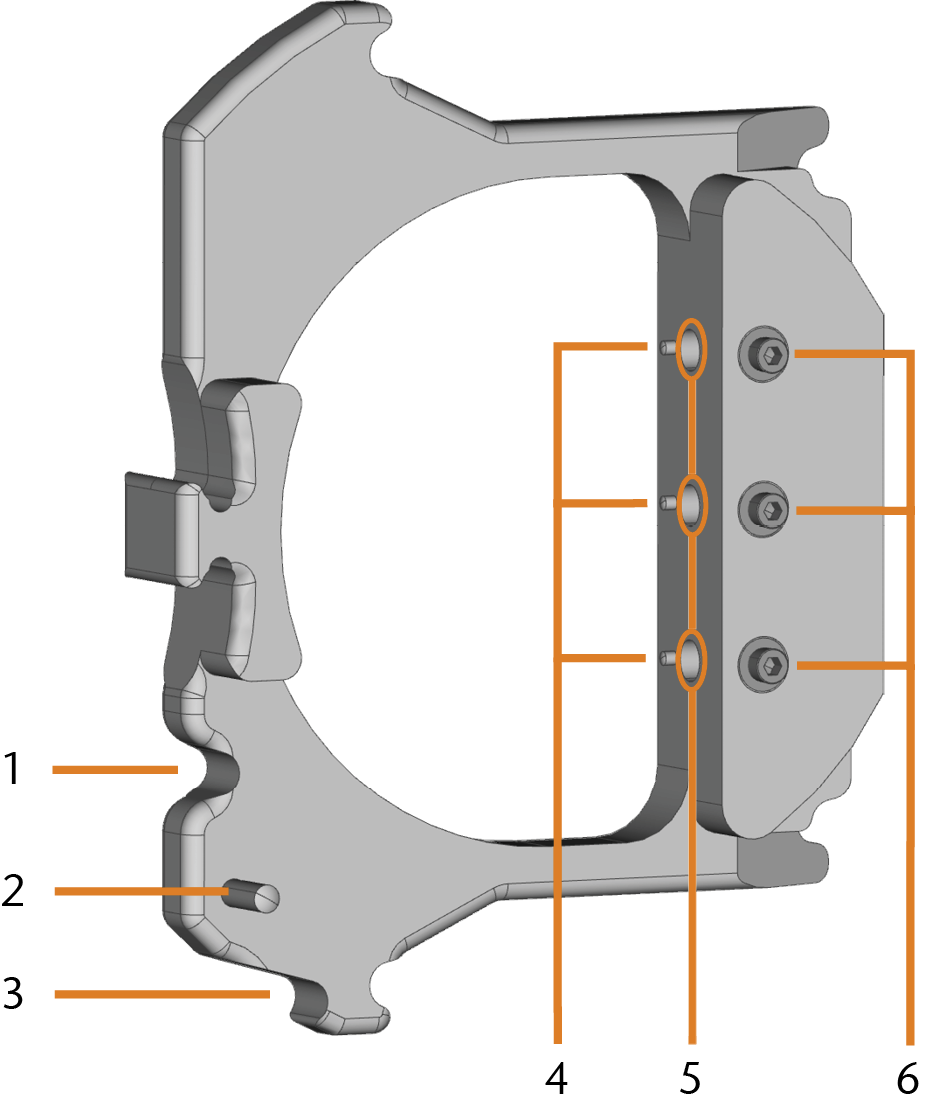

将块料安装到块料固定器上

您可以将3块料安装到块料固定器上。

1. 小心！戴上手套。

注意！ 如果坯料块分配不正确，会导致刀具破损和错误的加工结果

2. 坯料块类型、坯料块数量和坯料块位置必须与 DentalCAM 中的相应加工任务相对应。

3. 使用随附的扭矩扳手松开所需位置的固定螺丝。

4. 如果坯料块是多层，则放置坯料盘方向时应使顶部颜色层位于顶部。

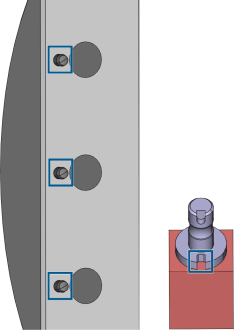

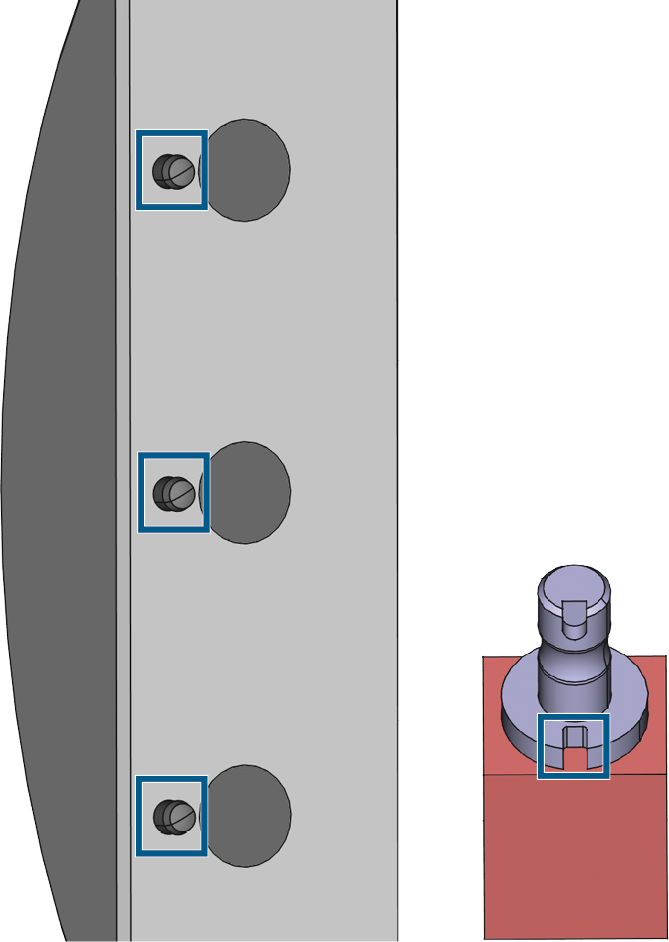

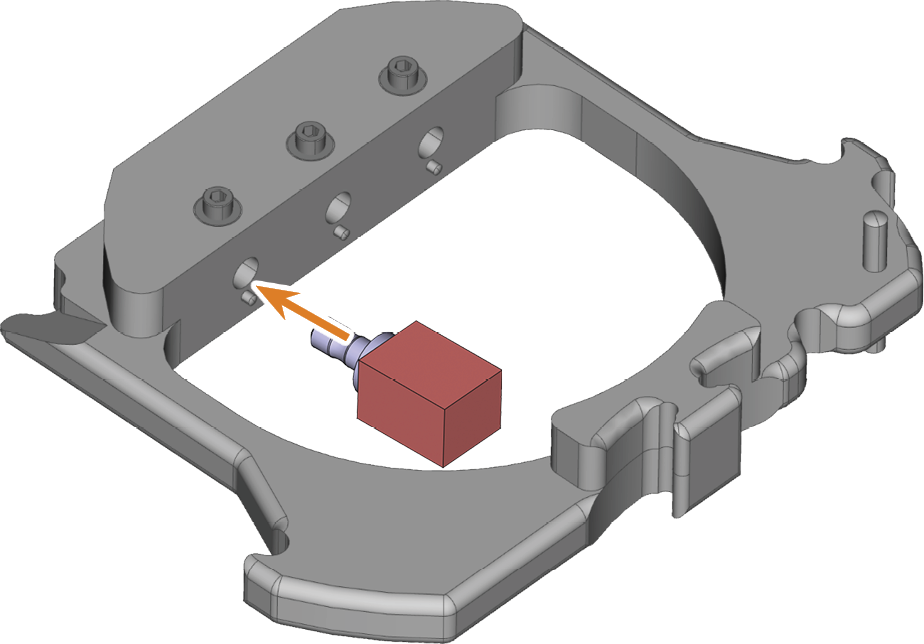

5. 将坯料块正确放置，使夹具上的定位销（左侧标记）位于坯料块轴的凹槽（右侧标记）中。

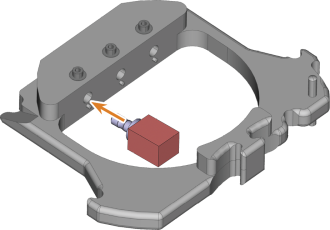

6. 将坯料块的轴插入夹具中的所需位置，使其牢牢固定。



7. 使用随附的扭矩扳手，通过相应的固定螺丝固定坯料块。牢牢拧紧螺丝。

使用可选的基台夹具

借助可选的基台夹具，您的机器可以处理具有预制连接几何形状的预制基台。

 DentalCAM 8 支持的预制基台胚料

 DentalCAM 7 支持的预制基台胚料
