适用于： S1 和 S2

操作：准备加工任务

我该如何启动机器？我该如何插入车针？如何装载坯体？

在加工坯体之前，您需要准备好机器。 必须将相应的加工任务传送到 DentalCNC，使其显示在加工任务列表中。

注意

机器过冷时发生短路危险

如果将机器从寒冷的环境运输到较温暖的环境中，则可能由于冷凝而引起短路。

  • 在运输后接通机器之前，请确保以下事项：
  • 环境空气温度处于允许范围。
  • 机器温度与环境空气相同。这至少需要 48 小时。
  • 机器完全干燥。

您通常可以按如下方式启动机器：

  1. 确保已正确安装机器。
  2. 打开机器的主电源开关。
  3. 如果机器控制吸尘装置，打开开关并选择相应的吸尘等级。
    • 吸尘装置不工作。如果是，则说明开关装置或者数据线没有正确安装。

  4. 如果您手动控制吸尘装置，则将在作业执行之前立即将其打开。

  5. 关闭加工室门。
  6. 启动 CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。。
  7. 启动 DentalCNC。
    • 工作仓灯亮起。机器进行参照处理。
  8. 如果由于工作仓门打开导致机器无法复位，请关闭工作仓门。等待机器完成复位。

在某些情况下（例如停电），启动机器时，主轴的夹头中可能会存在刀具。

小心

用双手触摸车针时有割伤和灼伤的危险

如果您触碰切割表面上的车针，您可能会受伤。由于车针可能非常热，您也可能遭受皮肤灼伤。

  • 只能触摸车针的柄部。
  • 移动车针时，请戴上防护手套。
注意

如果不卸下车针，会机器损坏

如果确认信息后刀具留在主轴内，会与机器零件发生碰撞而损坏。

  • 如下所述取出刀具。
  1. 启动机器。
    • DentalCNC 显示夹头中有刀具。
  2. 打开加工室门。

  3. 小心！戴上手套。

  4. 将车针夹在夹头中。

    5.

  5. 确认当前消息。
    • 夹头卡盘打开。
  6. 从夹头上取下车针。



  7. 确认当前消息。
    • 机器已准备好运行。
危险

在关闭机器之前拔下电源线有触电危险

如果在主开关仍处于“打开”位置时断开电源线，电源线中的残余电压可能会导致触电。

  • 在拔出电源线之前，请关闭机器的主电源开关。

要关闭机器，请按以下步骤操作：

  1. 确保加工室清洁。
  2. 关闭加工室门。
  3. 退出 DentalCNC。

  4. 危险！ 关闭机器的主电源开关。

  5. （可选）拔下电源线。
  6. （可选）关闭工作站/设备的主电源开关。

机器可以加工以下坯体：

  • 直径为 98.5 mm – 98.8 mm 的盘
  • 最大尺寸为 45 x 20 x 20 mm（长/深/高） 的坯料块*
  • 预制基台*

*需要附加设备时

您可以从客户服务部门获得额外的设备。

用于钴铬合金坯体的车针比用于其他材料的车针要短。因此，只能加工最大厚度为 18 mm 的钴铬合金坯体。

如何安装不同的坯体类型

S1

坯体类型 需要支架？ 夹紧方式

标准圆盘

否

圆盘 >> 坯体固定器

Ivoclar-Ivotion 圆盘

Ivotion 夹紧辅助装置*

Ivotion 圆盘 >> 坯体库（带 Ivotion 夹紧辅助装置）

校准坯料盘

否

校准坯料盘 >> 坯体固定器

块料

是

坯料块 >> 块料固定器 >> 坯体固定器

预制基台

是

预制基台 >> 预制基台夹具 >> 坯体固定器

* 客户服务可提供 Ivotion 夹紧辅助装置。

S2

坯体类型 需要支架？ 夹紧方式

标准圆盘

否

圆盘 >> 坯料框架* *>> 坯体库

Ivoclar-Ivotion 圆盘

Ivotion 夹紧辅助装置*

Ivotion 圆盘 >> 坯体库（带 Ivotion 夹紧辅助装置）

校准坯料盘

否

校准坯料盘 >> 坯体固定器

块料

是

坯料块 >> 块料固定器 >> 坯体库

预制基台

是

预制基台 >> 预制基台夹具 >> 坯料框架* *>> 坯体库

*机器随附 8 坯料盘框架

* 客户服务可提供 Ivotion 夹紧辅助装置。

  1. 松开坯料盘框架的 4 颗固定螺钉（标记为橙色），然后打开固定架（标记为蓝色）。请勿取出螺钉。



  2. 从坯料盘框架中取出现有物体。
  3. 将所需的圆盘插入坯料盘框架。

  4. 如果已将圆盘标记为重新安装，请旋转圆盘，直到标记与坯料盘框架中的相应凹槽（标记为橙色）对齐为止。



  5. 闭合坯料盘框架的固定架（标记为蓝色），然后拧紧固定螺钉（标记为橙色）。



(可选）使用QuickFrame

QuickFrame 是使用磁铁来固定坯料盘的坯料盘框架。它适用于由聚甲基丙烯酸甲酯 (PMMA) 和锆制成的坯料盘，且圆盘边缘高度为 10 至 10.3 mm。
可从客户服务获得 QuickFrame。

  1. 将坯料盘框架放在平坦的表面上。
  2. 用一只手抓住坯料盘框架和已安装的圆盘（如果有）。

    3. 注意！ 坯料盘框架盖通过磁铁固定在适当的位置。取出盖时，坯料盘将不再牢固定位，并且当您倾斜坯料盘框架时可能会掉落。

  3. 如要取出坯料盘框架盖，请用另一只手将框架向侧面倾斜。使用框架盖左侧和右侧的凹槽（标记为蓝色）。



  4. 从坯料盘框架中取出现有物体。

    注意

    坯料盘固定不正确会导致机器损坏或不良的加工效果

    如果您没有正确清洁坯料盘框架，尤其是磁铁，或者没有正确放置坯料盘框架盖，则坯料盘可能无法正确固定。结果就是：机器和刀具可能会损坏，加工效果也可能令人无法满意。

    • 放入圆盘之前，请彻底清洁坯料盘框架，尤其是磁铁、定位销和凹槽。
    • 始终将框架盖如此放置：使其配合定位销并与坯料盘框架的底部齐平。

  5. 用布清洁坯料盘框架的底部和盖。尤其是要清洁磁铁（标记为绿色）、定位销（标记为橙色）和凹槽（标记为蓝色）。如有必要，请使用温和的清洁剂。



  6. 将所需的圆盘插入坯料盘框架。

  7. 如果已将圆盘标记为重新安装，请旋转圆盘，直到标记与坯料盘框架中的相应凹槽（标记为橙色）对齐为止。



  8. 如要放置坯料盘框架盖，请将盖子的凹槽（标记为蓝色）放在坯料盘框架的定位销（标记为橙色）上。确保盖与坯料盘框架的底部齐平。



    • 盖子由磁铁固定。圆盘已安装到坯料盘框架。
  1. 打开加工室门。

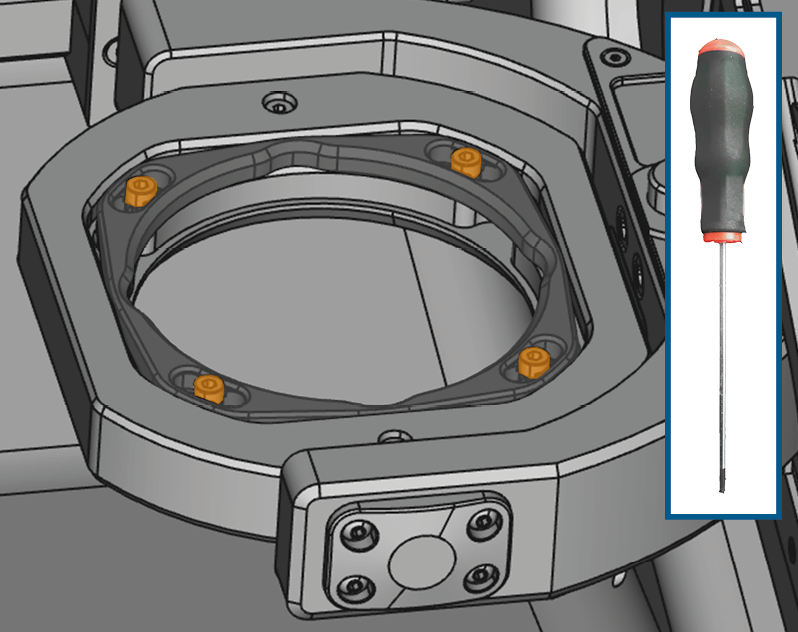

  2. 松开将固定环固定在坯料夹具上的 4 颗螺钉（图中标记为橙色）。

    3. 松开固定环的螺钉

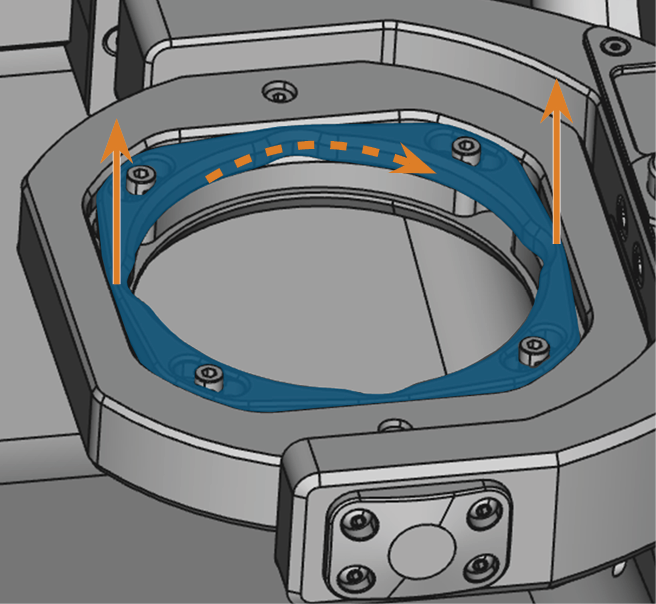

  3. 顺时针旋转固定环并将其向上拉，以此取出固定环。从坯料夹具中取出坯料盘（如果有）。

    4. 从坯料夹具上取出固定环

  4. 如要插入要加工的圆盘，请执行以下操作：
    1. 如果圆盘是多层，则放置坯料盘方向时应使顶部颜色层位于顶部。
    2. 如果圆盘先前已加工，请确保以下内容：
    3. 将圆盘推入夹具。

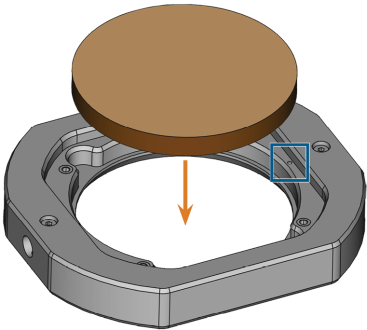

    将圆盘插入坯料夹具（重新安装的安全位置标记为蓝色）

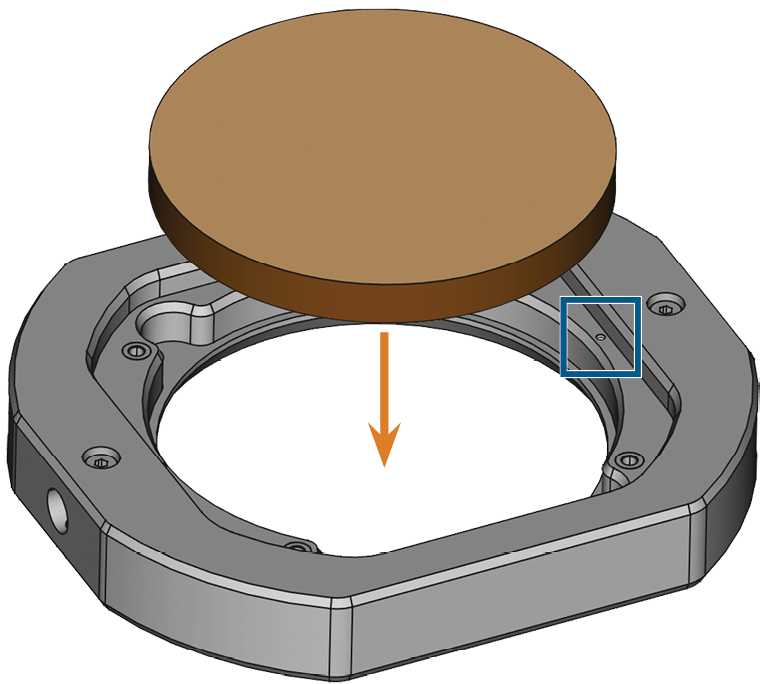

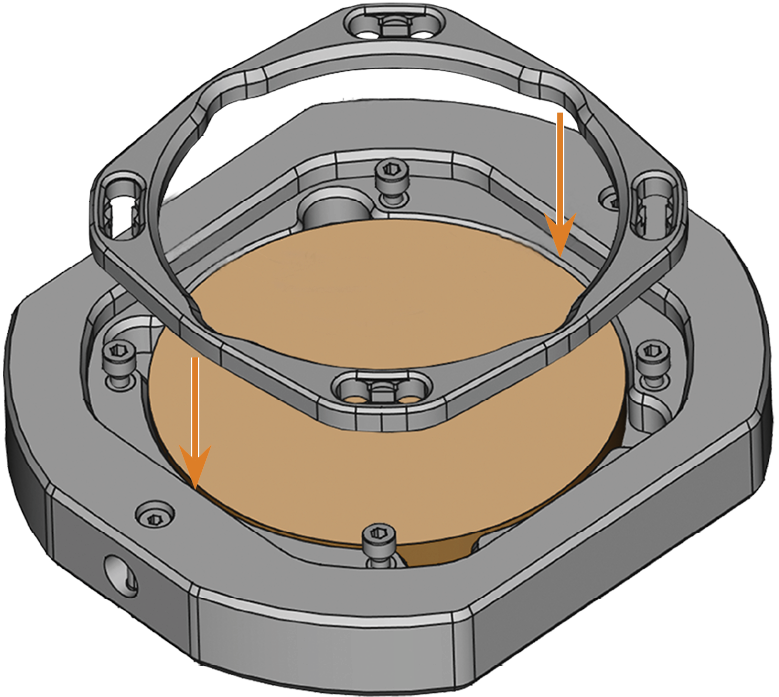

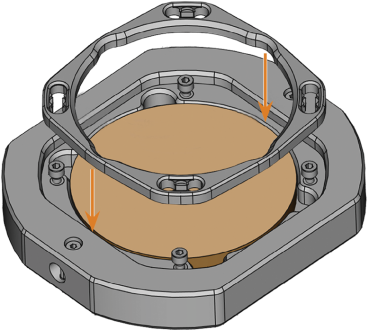

  5. 将固定环放在坯料夹具中的圆盘顶部，并通过旋转将其居中。
  6. 使用随附的扭矩扳手拧紧固定环。

    7. 牢牢拧紧螺丝。如果坯体在加工过程中移动或振动，则结果可能无法使用。

    安装带有固定环的圆盘

    • 圆盘安装在工作仓中。

您可以将3块料安装到块料固定器上。

S1 坯料块夹具

  1. 块夹具的定位辅助
  2. 定位销
  3. 块轴孔
  4. 固定螺丝

S2 坯料块夹具

  1. 上部定位槽
  2. 夹紧螺栓
  3. 下部定位槽
  4. 定位销 (x 3)
  5. 块轴孔 (x 3)
  6. 固定螺丝 (x 3)

  1. 小心！戴上手套。

    2. 注意！ 如果坯料块分配不正确，会导致刀具破损和错误的加工结果

  2. 坯料块类型、坯料块数量和坯料块位置必须与 DentalCAM 中的相应加工任务相对应。

  3. 使用随附的扭矩扳手松开所需位置的固定螺丝。

  4. 如果坯料块是多层，则放置坯料盘方向时应使顶部颜色层位于顶部。

  5. 将坯料块正确放置，使夹具上的定位销（左侧标记）位于坯料块轴的凹槽（右侧标记）中。

    6.

  6. 将坯料块的轴插入夹具中的所需位置，使其牢牢固定。

    7. S2

    S1

  7. 使用随附的扭矩扳手，通过相应的固定螺丝固定坯料块。牢牢拧紧螺丝。

借助可选的基台夹具，您的机器可以处理具有预制连接几何形状的预制基台。

可以从客户服务获得用于常见基台系统的基台夹具。

DentalCAM 8 支持的预制基台胚料

DentalCAM 7 支持的预制基台胚料

您可以将最多 8 个坯料盘安装到坯料更换器的支架中。当下一个作业需要时，机器会自动将坯体装入加工室。这样您就可以连续处理最多8个作业，而无需手动启动每个作业。

小心

移动坯体库和坯体夹具造成的压伤危险

如果在坯料库或坯料夹持器移动时伸手进坯料库，则可能会导致瘀伤。

  • 在经由 DentalCNC 移动坯料库之前，请将手从坯料库取出，然后关闭坯料库门。
  • 机器运行时，应提防坯体库突然开始移动。
  • 如果您在机器工作时在坯料库中工作，请始终将手放在换盘位置，切勿将手伸入坯料库。
  • 如果手动移动坯体库，请确保不要夹到手指。

每个坯料更换器支架的左侧是激光雕刻的数字（标记为橙色），标记相应的插槽。



  • 物理插槽中的坯体类型必须跟分配给DentalCNC中虚拟插槽的坯体类型相对应。
  • 要移动空刀库或手动将坯体装入加工室，请使用DentalCNC中的加工视图。

本文档介绍 DentalCNC，将描述如何手动操作坯料更换器，以及如何将加工任务分配到坯料更换器支架。

改变坯体库的位置

注意！ 将坯料盘装入坯料更换器支架时，必须使用换盘位置。否则，机器中的坯体会与DentalCNC中指定的坯体位置不对应。机器可能会加载错误的坯体，这可能导致加工结果无法使用和车针损坏。

换盘位置（标记为橙色）是坯料盘框架在坯料库中垂直定向的位置。每个坯体库槽都可以移动到换盘位置。



将盘和坯料块夹具安装到坯料库上

您可以在机器工作时将坯料盘装入坯料库中。

  1. 通过DentalCNC将所需的坯体库槽移动到更换位置。确保 DentalCNC 中的坯体库槽空置可用。
  2. 打开坯料仓门
  3. 从换盘位置取出坯体框架或块夹具：
    1. 用一只手按住坯体框架释放装置（标记为橙色）。
    2. 用另一只手向右拉动坯体框架或夹具（标记为蓝色）并将其卸下。



  4. 如要将坯体框架或块夹具安装到坯体库中，请执行以下操作：
    1. 一只手按住坯体框架释放装置，另一只手拿起坯体框架或块夹具。
    2. 调整方向，使固定螺钉面对您，并且夹紧螺栓（标记为橙色）位于左下角。

    3. 将坯体框架或块夹具推入换盘位置的坯体库槽中，并将其固定到位。夹紧螺栓必须完全位于凹槽中。



    4. 将另一只手从坯体框架释放装置移开。
  5. 检查坯料盘框架或坯料块支架是否固定在坯料更换器支架中。如果没有，将其移除并重复上一步。

注意

如果使用不正确的车针会损坏主轴或车针位置

不正确的刀具会损坏夹头卡盘的主轴和/或刀具位置。

  • 仅使用车针柄上倒角足够大的车针。

  • 根据 DIN 471-A3 安装紧固环作为止动环。

    这不适用于 AirTools。

  • 遵守 技术数据 章节中的其他规格。

我们推荐使用原装车针，因为它们专为指定的作业而设计。

  • 如果使用其他制造商的车针，请确保满足以下规格：
  • 刀具最大长度：40 mm
  • 最大刀具加工区域直径：3 mm
  • 最小轴长度：7 mm（建议夹紧长度：13-14 mm）

您可以将最多16个车针插入刀库。

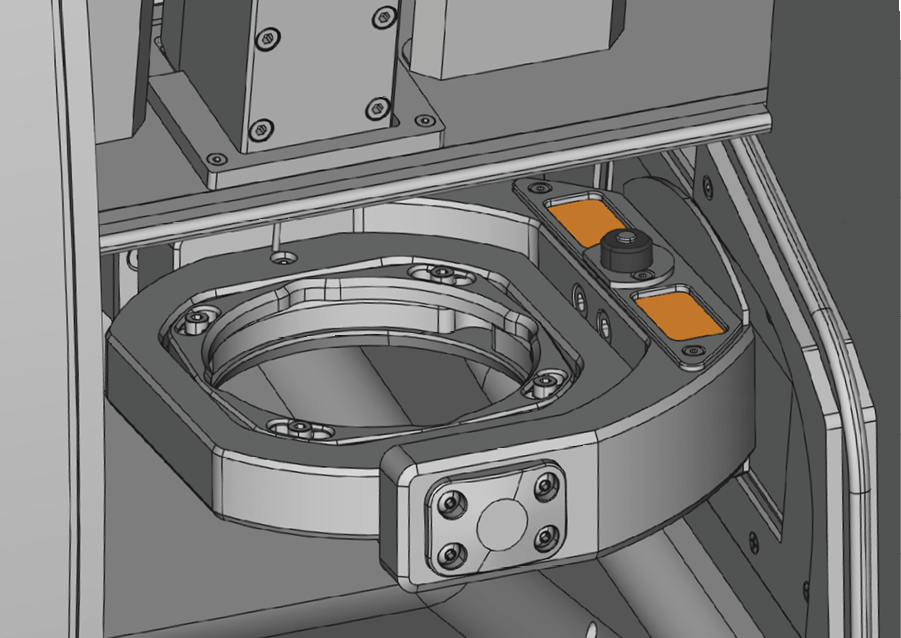

加工室中的刀库（标记为橙色）

刀具更换可以通过刀库自动进行，也可以通过夹头手动进行。由于您可以单独配置每个刀具位置，因此您可以同时进行自动和手动更换。

自动换刀的特点

在以下情况下无法进行自动换刀：

  • 某个刀具位置已磨损，因此无法再正确固定刀具。

  • 您使用的刀具不适合刀库。

手动换刀的特点

如果橡胶块有磨损，则应予以更换。 更换刀库刀片

插入和更换车针

在以下情况下，您必须插入或更换刀具：

  • 第一次使用机器时
  • 由于磨损而更换刀库刀片后
  • 当车针的车针寿命到期时
  • 当车针损坏或磨损时
  • 如果以下作业需要其他/不同于刀库中的车针

您可以在 DentalCNC 中的刀具管理视图中检查所有刀具的剩余刀具寿命

您可以通过两种方式装备机器的刀库：

  • 手动插入刀库 这是最快的方法。如下所述。
  • 通过主轴 将车针插入夹头，主轴会将车针放入刀库中。此选项所花时间更多，但对某些人来说可能更方便。制造软件的文档中有相应的说明。

您可按以下步骤手动插入车针：

  1. 从刀库中取出磨损或损坏的车针（如果有的话）。
  2. 插入新车针：
    1. 确保刀库中刀具的位置与 DentalCNC 中的刀具位置相匹配。
    2. 将车针直接插入车针位置，刀刃朝下。将其推入，直到紧固环接触橡胶为止。

    如果刀库中车针的位置与DentalCNC中的车针位置不匹配，则机器在作业执行期间就会使用错误的车针，并且作业结果将无法使用。

  3. 更换车针后，重置车针寿命值。为此，请在 DentalCNC 中选择刀具管理视图。

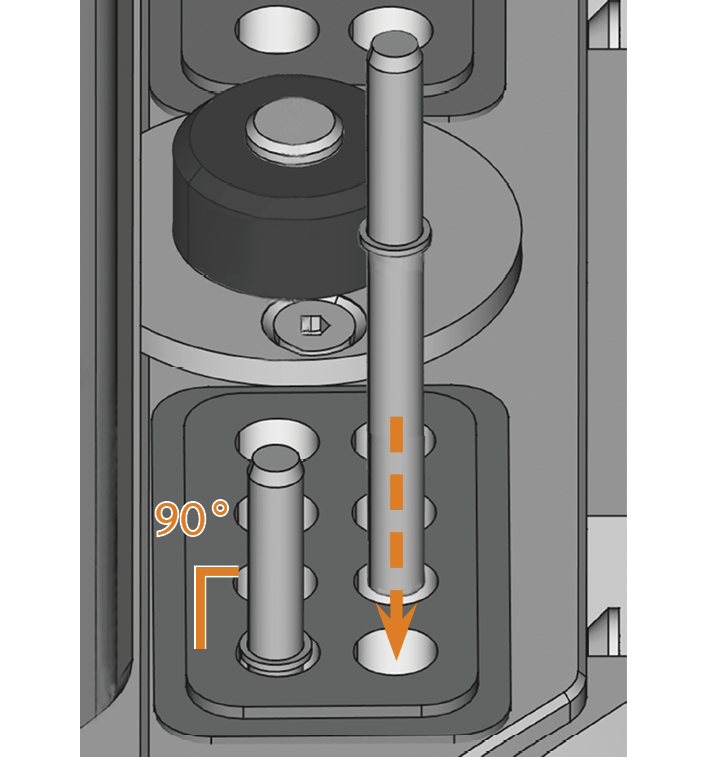

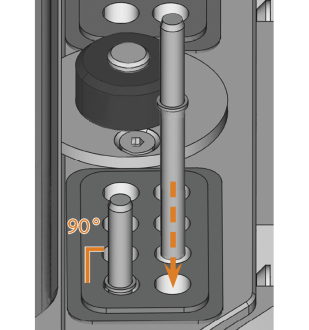

将车针插入车针位置

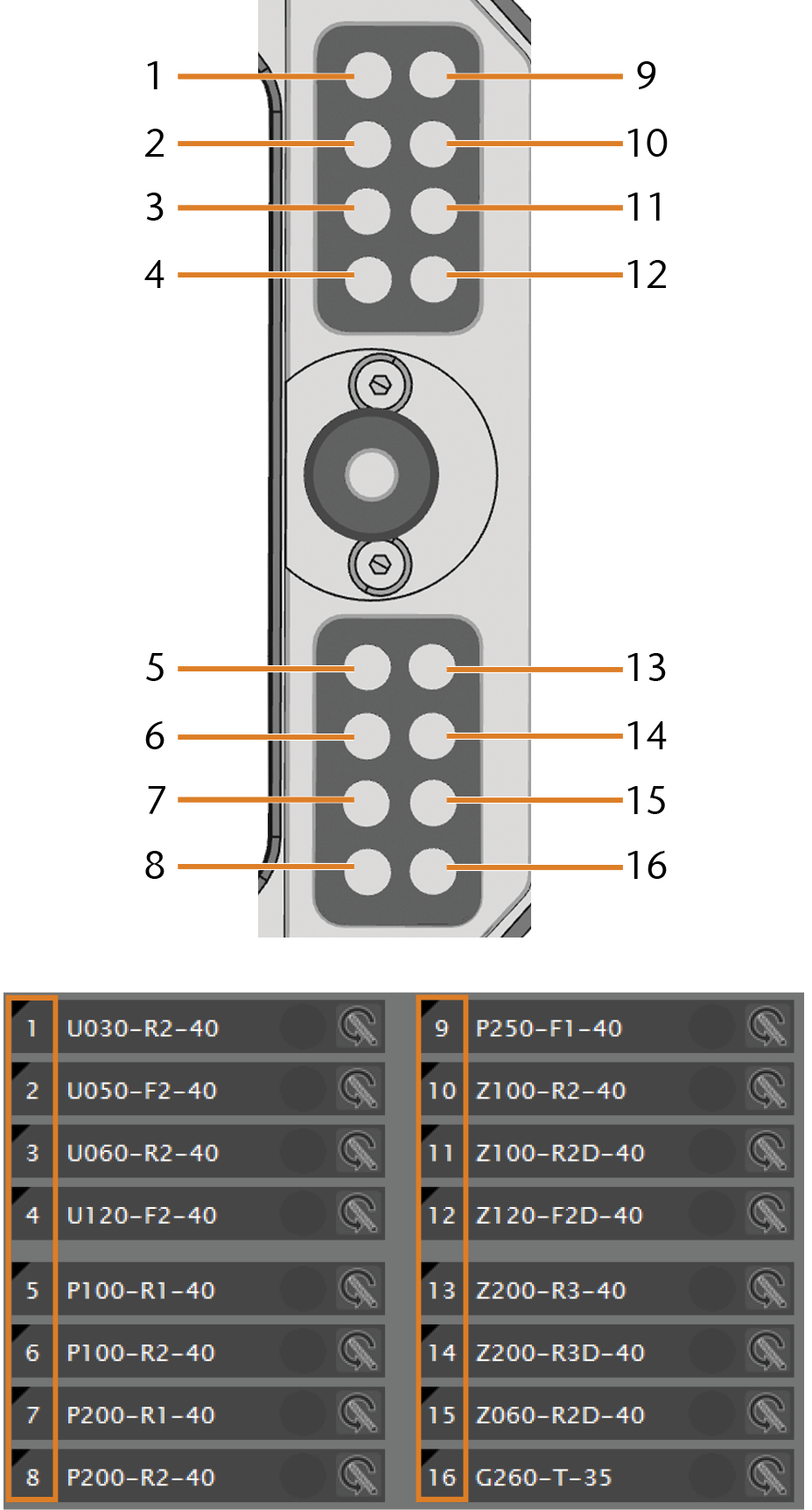

顶部：刀具位置 1 — 在16刀库中
底部：刀具位置 1 — 16在 DentalCNC 中

对于湿加工，您的 S1 / S2 需要 vhf湿磨模块。湿磨模块和所需的冷却润滑剂 Tec Liquid Pro 可从客户服务获得。

  • 在使用 vhf 湿磨模块操作机器之前，请阅读该模块随附的所有文档。

    操作说明附有 vhf 湿磨模块操作说明。它们也可以从此处下载：

按照以下步骤准备要进行湿加工的机器：

  1. 安装湿磨模块并将其连接至机器。
  2. 清洁湿磨模块，并向其中填充足够的冷却液。
  3. 打开机器的主电源开关。
  4. 打开加工室门。
  5. 清洁加工室。
  6. 关闭加工室门。
  7. 在 CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。 上开启 DentalCNC。
  8. 如果 DentalCNC 要求您解锁湿磨模块，请输入随模块一同收到的解锁码。如果您没有收到解锁码，请联系客户服务。
  9. 如果车针已经插入夹头卡盘中，请转到步骤 17。
  10. 选择以下图标：
    • 发生以下情况：
      1. 主轴移动到更换车针位置。
      2. 将打开一个对话窗口。 DentalCNC 提示您确认夹头卡盘的打开。

  11. 小心！戴上手套。

  12. 打开加工室门。

    13.

  13. 确认当前消息。
    • 夹头卡盘打开。
  14. 将刀具插入夹头卡盘，并将其固定到位。确保插入车针，直到车针环到达夹头卡盘的尖端为止。

    15.

  15. 确认当前消息。

    • 夹头卡盘关闭。 您可以放开刀具。

  16. 关闭加工室门。
  17. 确认当前消息。
  18. 通过选择 DentalCNC 中的加工视图中所示的图标来激活冷却液泵。
  19. 等到冷却液流中没有空气并且所有喷射流都对准车针尖端为止(查看本图)。这可能需要几分钟。

    20. 校正冷却液的喷射（左）并在压力不足时喷射（中，右）

  20. 通过选择 DentalCNC 中的加工视图中所示的图标来停用冷却液泵。

下一步是什么？

准备好作业后，即可开始加工

操作：运行加工任务
