适用于： N4+

连接机器

安装操作步骤如下：

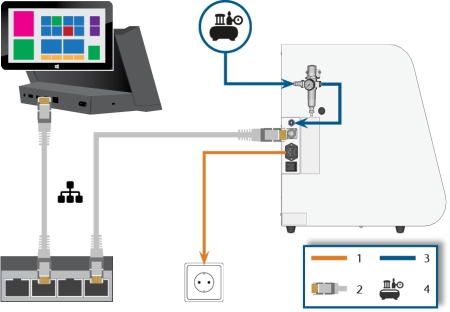

机器安装图

建立电气连接

机器需要连续供电才能正常运行。

1. 将随附的电源线插入机器连接面板的电源连口。

2. 注意！ 如果在安装位置经常发生电源故障或频繁出现电压波动，请安装在线不间断电源 (UPS)，类型为 VFI（IEC 62040-3，一级）。

3. 将线缆插头插入有漏电保护设备/接地故障断路器保护的插座中。

安装气动装置

您可以在技术数据一章中找到特定的数值和其他要求。  技术数据

机器需要压缩空气来执行以下任务：

• 在更换车针期间打开和关闭夹头卡盘。
• 作为主轴的密封空气，防止异物进入主轴。
• 作为加工室中的密封空气，使加工碎屑远离敏感的机器部件。

压缩空气调节器概述

机器通过压缩空气调节器连接到外部空气供应。您可以使用此调节器来监视和调节进气压力。

机器随附了压缩空气调节器，安装机器时需要将其安装在机器外壳的侧面。调节器具有以下连接：

• 1/8” 内螺纹，可匹配压缩空气公接头，用于连接外部压缩空气供应
• 6 毫米插入式接头 用于连接机器。

在机器左侧有两个孔，可用于将压缩空气调节器安装在机器上。

• 使用孔中提供的椭圆头螺钉将压缩空气调节器竖直安装。

安装气动软管

1. 关闭外部压缩空气主供应阀。
2. 用随附的气动软管将右侧压缩空气调节器的气动连接件连接到机器的气动连接。
3. 将外部压缩空气供应连接到压缩空气调节器的左侧气动连接。
4. 彻底验证所有外部气动软管是否均已正确安装在相应的连接中，并且软管和接头皆无损坏。
5. 如果全部软管和接头都已正确安装且无损坏，打开外部压缩空气供应阀。

使用压缩空气调节器调节气压

仅当压力计显示的气压不在最小和最大气压之间时，才需要设置气压。 您可以在技术数据一章中找到特定的数值和其他要求。

1. 将压缩空气调节器顶部的旋钮略微向上拉。

2. 沿所需方向旋转旋钮：
   • 向“+”方向转动以增加压力
   • 向“-”方向转动以降低压力
3. 再次向下推旋钮。
• 旋钮已锁定，无法意外更改。
