适用于： E3, E4

更换侧壁的固定杆

本说明书中插图示出的是 E4，但 E3 的相关组件与之相同或非常相似。所述程序适用于两款机器。

观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

如果侧板已无法固定，请更换固定杆。

  1. 准备好：

    • TX10 偏置螺丝刀



    • 备用固定杆，数量视需要而定



  2. 关闭机器的主电源开关。



  3. 断开机器与所有线路的连接。

  4. 取出有固定杆需要更换的侧壁。

    分解和组装机器外壳

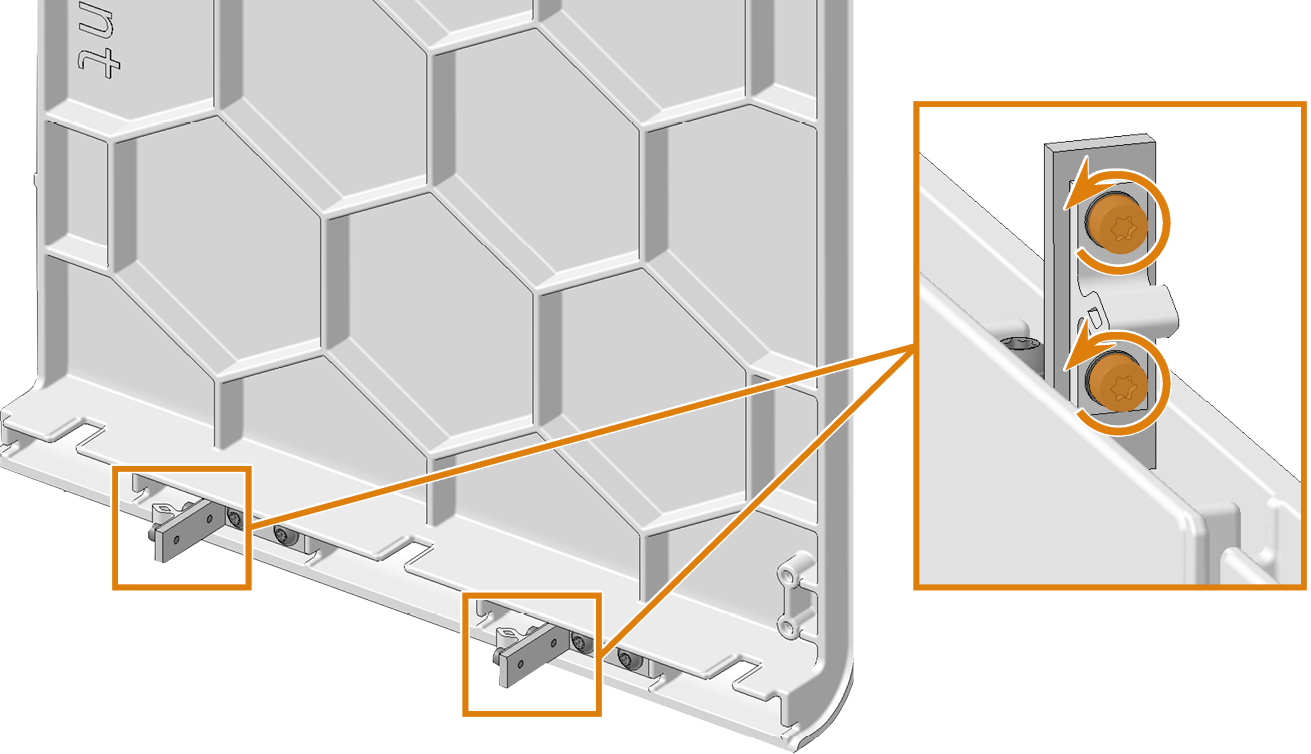

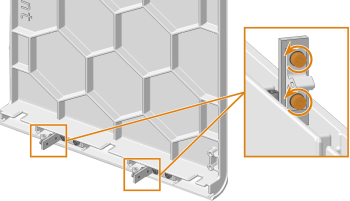

  5. 更换侧壁上损坏固定杆的插头：

    1. 松开 2 颗螺丝并从机器中取出插头和螺丝。

    2. 在相同位置拧上备用插头。使用备件的螺钉。

    6.



  6. 仅 E4：

    若要更换左侧壁上的固定杆：

    1. 取出软管导向件上的 3 颗螺丝。

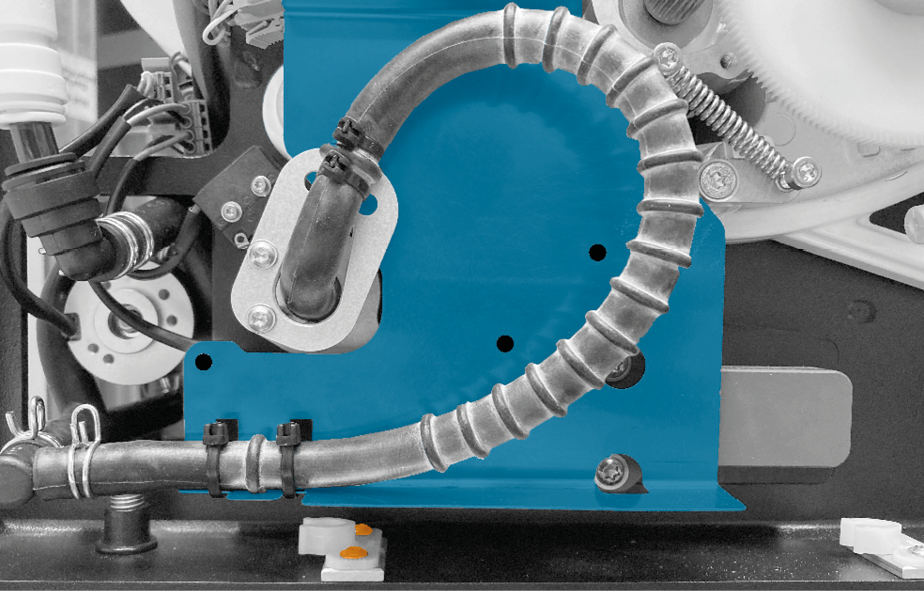

    2. 将软管导向件移动到适当位置，以便用偏置螺丝刀够到固定杆衬套螺丝。将软管导向件（标记为蓝色）固定在该位置。

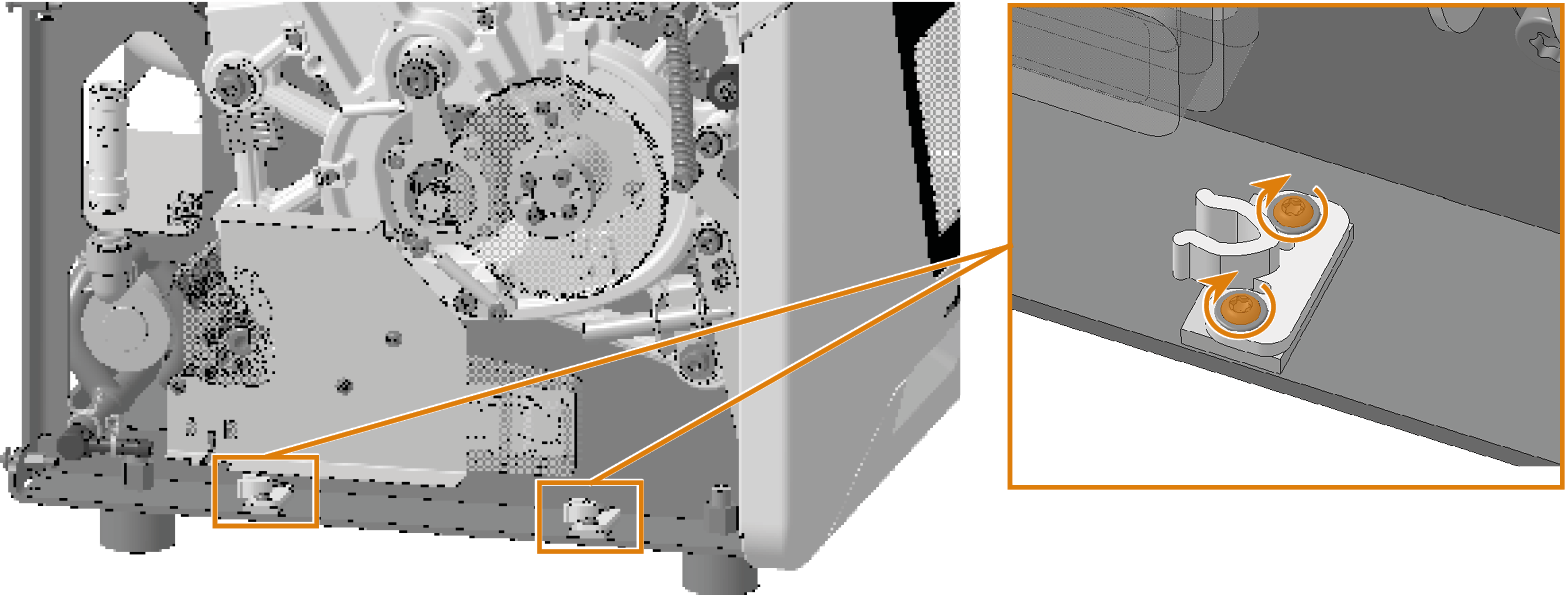

  7. 更换机身上损坏固定杆的衬套：

    1. 用笔在机身上标记插座位置。

    2. 松开 2 颗螺丝并从机器中取出衬套和螺丝。

    3. 在标记位置拧上备用衬套。使用备件的螺钉。

    8.



  8. 仅 E4：

    如果已更换左侧面板上的固定杆：

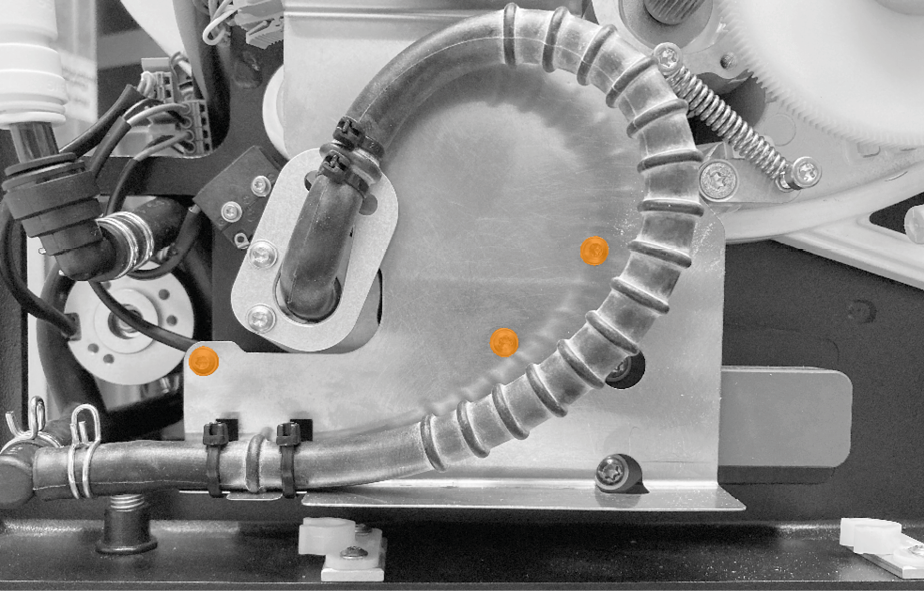

    拧紧软管导向件上的 3 颗螺丝。

    用 3 颗螺丝固定软管导向件。



  9. 组装机器外壳。

    分解和组装机器外壳
