适用于： 牙科机器

校准轴

注意

校准错误导致加工结果变差

交货时，您的机器已经过校准。只要加工结果准确，就不需要进行新的校准。校准要花费很多时间，而且如果校准不正确，会使加工结果变差。

  • 如果加工结果不准确，请先尝试调整加工条件：检查坯料盘的固定和质量以及刀具的状况。
  • 校准机器之前，请联系客服。
  • 在校准过程中测量和输入数据时要非常仔细。如有疑问，请中止校准。

使用测试和校准样品校准机器可以改善加工结果。

制造软件关闭 DentalCAM 和 DentalCNC 软件包的术语。的文档包含有关校准机器的所有信息。因此，本文档仅包含特定于机器的信息。

您的机器配有校准套件。它包含以下部分：

  • 校准用于铣削校准和测试样品的坯体
  • 用于铣削校准或测试样品的车针
  • 用于测量加工精度的千分尺

校准工作流程

  1. 准备好校准套件

    校准套件随附机器一起提供。

  2. 铣制造并测量一个测试盘

    如果测量值在公差范围内，则您机器有充足的机械精度，因此不需要校准机器。如果它们超出公差范围，请继续校准机器。

  3. 制造和测量校准盘，并将测量值输入到 DentalCNC

    该数据用于计算所需的校准。

  4. 用另一个测试盘检查校准是否成功。

    验证校准是否改善了加工结果。

E3 / N4+：

将校准坯料盘固定在工作仓中

E3

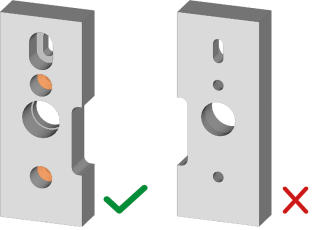

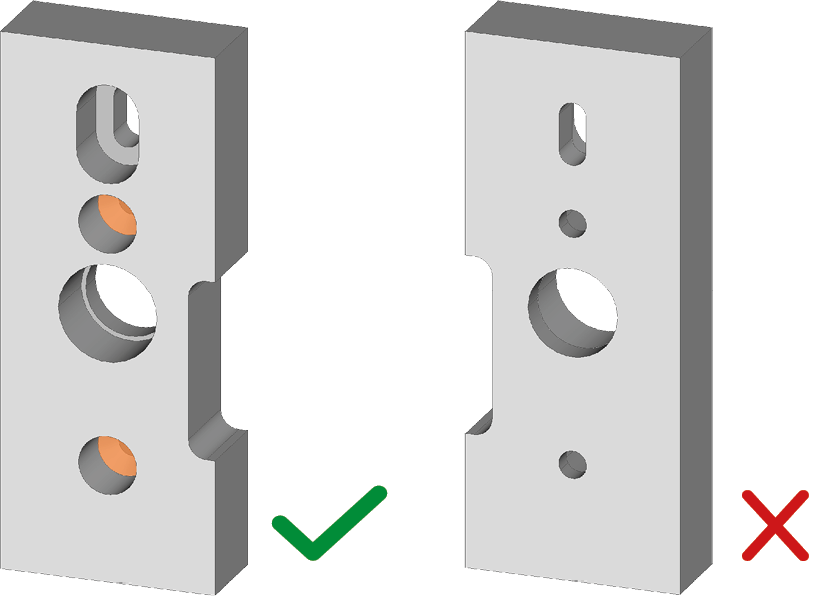

  1. 对准校准坯料盘，使安装孔（标记为橙色）及平面朝上。

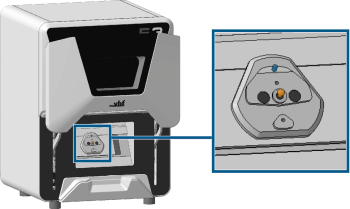

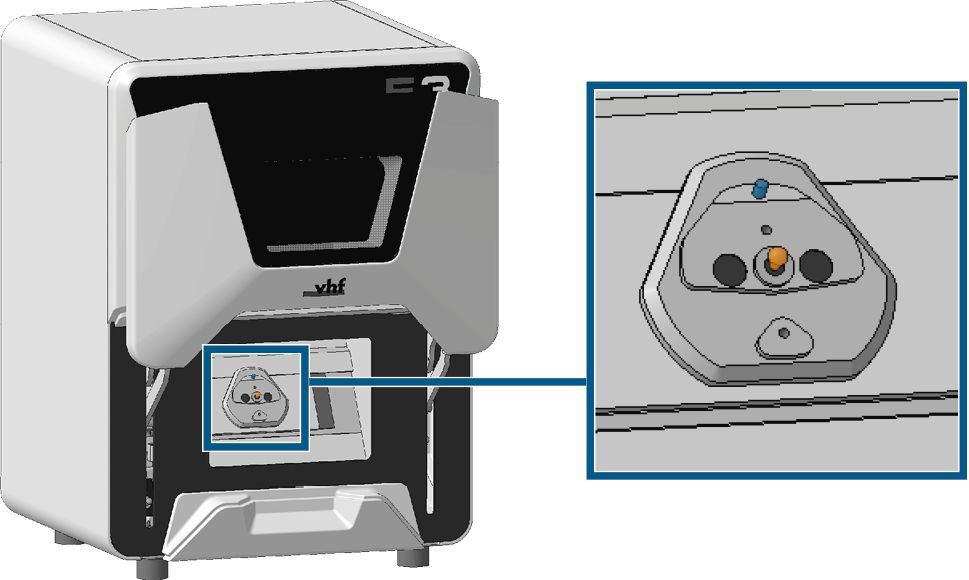

  2. 将校准坯料盘的长孔置于坯料夹具的定位销（标记为蓝色）上，并将中间的孔穿到坯料夹具的柱塞（标记为橙色）上。

  3. 用 2 颗随附的沉头螺丝拧紧校准坯料盘。





N4+

要将校准坯料盘安装在工作仓中，需要准备坯料盘。



  1. 坯料盘
  2. 为销轴准备的槽

  3. 将坯料盘固定在坯料夹具中的销轴

  4. 为固定销轴所用的螺丝准备的开口

注意

螺丝松动导致刀具断裂或不正确的结果

如果坯料盘未正确固定在坯料夹具中，则校准时测量结果可能会不正确或刀具可能会断裂。

  • 将销轴牢固地拧入坯料盘。
  • 将坯料盘牢固地拧入坯料夹具。
  1. 将销轴插入坯料盘的槽中，然后将为螺丝准备的开口与坯料盘中的相应开口对齐。
  2. 将螺丝放入坯料盘的开口中，然后将销轴用螺丝固定。

    3.

E4

将校准坯料盘安装到坯料夹具中

  1. 将校准坯料盘的轴插入到坯料夹具中的止停位置。

  2. 旋转校准坯料盘，使坯料夹具上的定位销位于校准坯料盘的凹槽中。

  3. 用螺丝刀小心拧紧固定螺钉，直到感觉到轻微的阻力。

  4. 然后将固定螺钉再旋转 1/4 圈。

  5. 然后将固定螺钉再旋转四分之一圈。
