开箱和放置机器

选择安装位置

安装地点必须满足章节 技术数据 中的限值和要求。

技术数据

打开机器包装

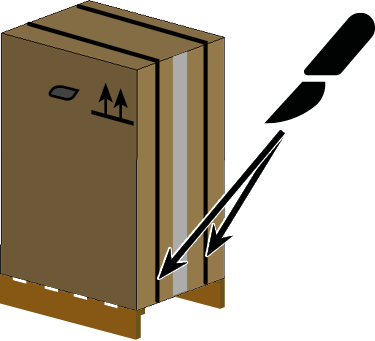

1. 剪断捆扎带。取出捆扎带。

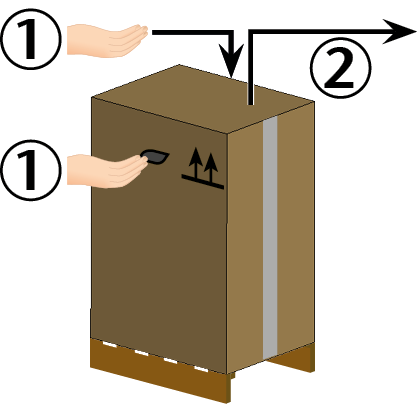

2. 用凹槽把手拿取纸板箱。将纸板箱从托盘上抬起。

3. 将运输包装箱放在可以承重的表面上。

   • 运输位置标签上的箭头必须朝上。

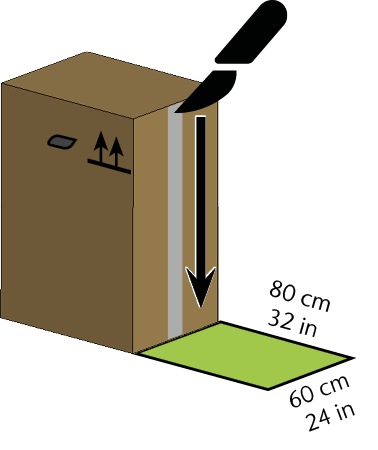

   • 您需要在包装箱正面留出至少 60 x 80 x 80 厘米/24 x 32 x 32 英寸（宽/深/高）的可用空间。

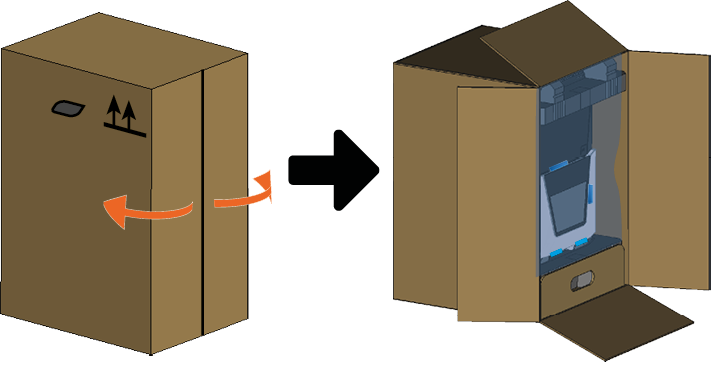

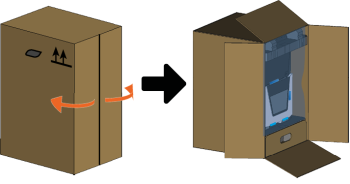

4. 撕开包装箱封条并打开包装箱。













5.



注意！ 拉动外壳会造成外壳损坏

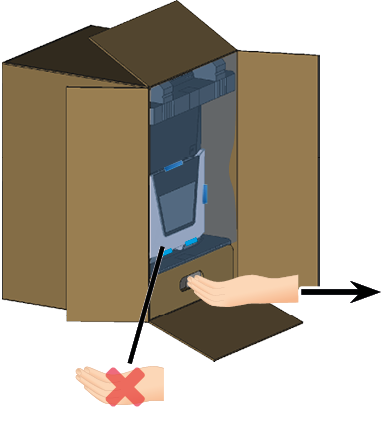

6. 机器位于单独的嵌入物上。抓住手柄嵌入物，将机器从包装箱中拉出。

7. 切断机器正面蓝色运输保护盖的锁扣。

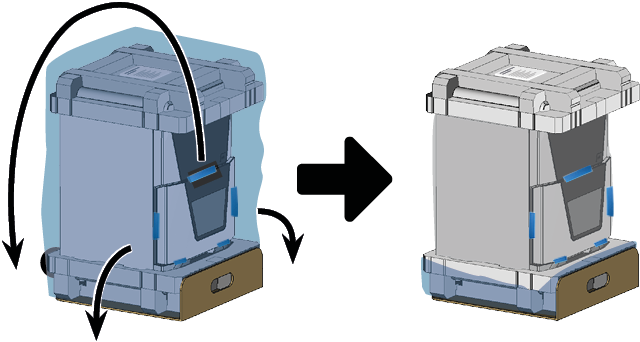

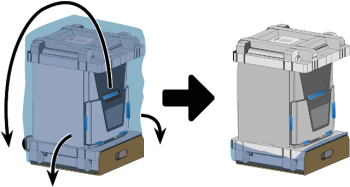

8. 将运输保护罩向后滑出机器。将运输保护罩各边向下压，使底垫顶部露出。

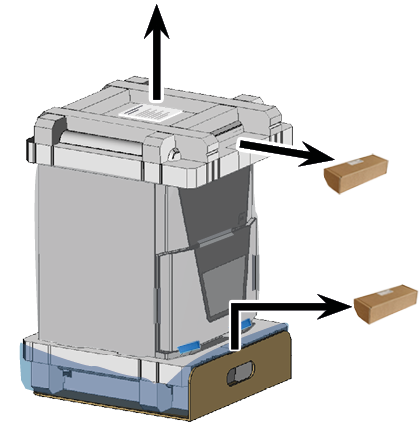

9. 从顶垫上取出机器安全信息。

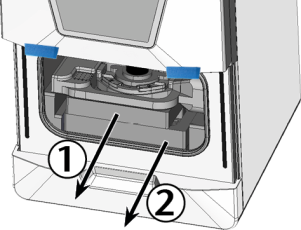

10. 将配件盒从顶垫和底垫中拉出。

11. 取出机器的上垫。












12.

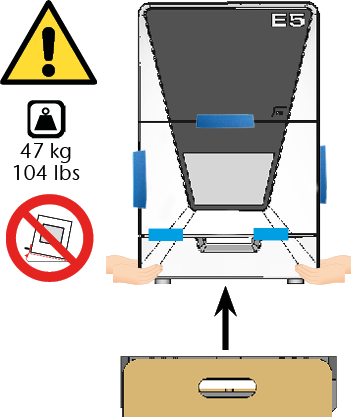

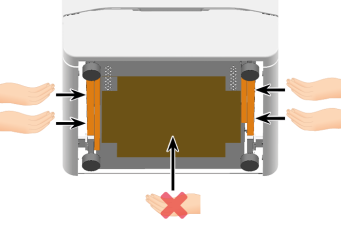

13. 抓住下垫的左右两侧把手槽。

    将手滑到机器下方，牢牢抓住机器底部的把手。









14. 将机器从下垫中提起。

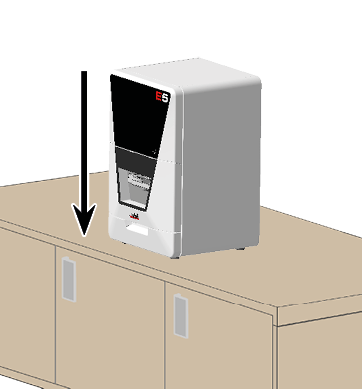

15. 将其放在可以承受机器重量的表面上。

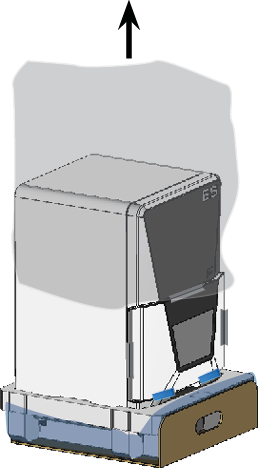

16. 将外壳保护罩向上拉出机器。

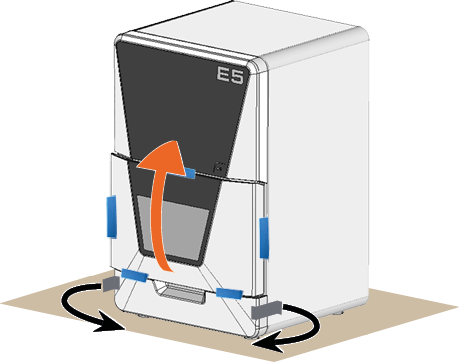

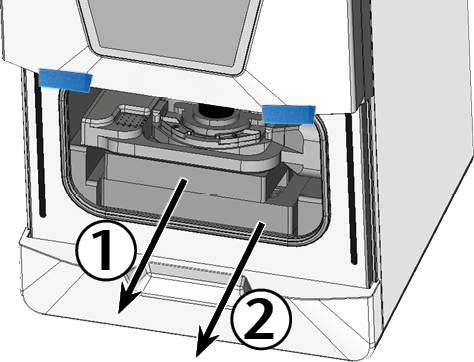

17. 撕下下维修盖左右两侧的胶带。

18. 打开加工室门。

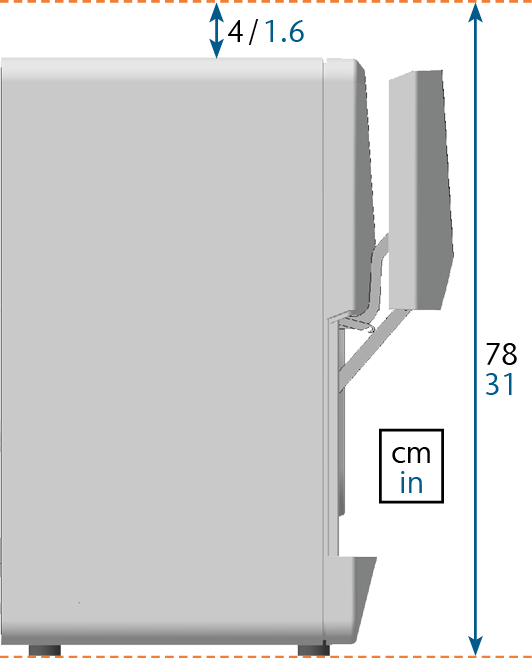

19. 注意！ 确保始终维持以下安全距离。

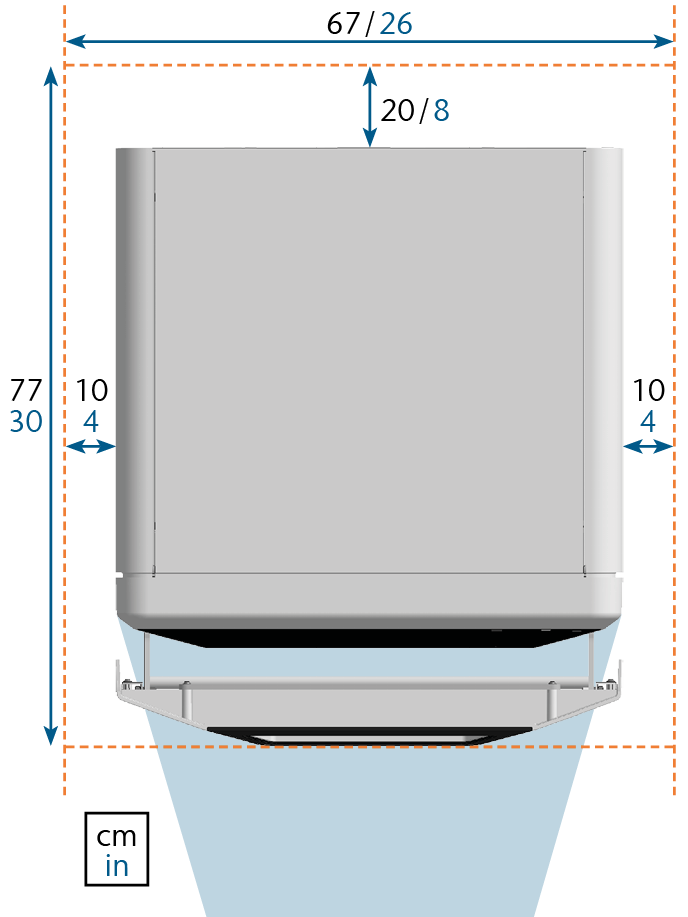

    顶视图



    蓝色区域：加工区域

    侧视图





注意！ 旋转 A-B 轴模块会损坏 A-B 轴模块以及主轴

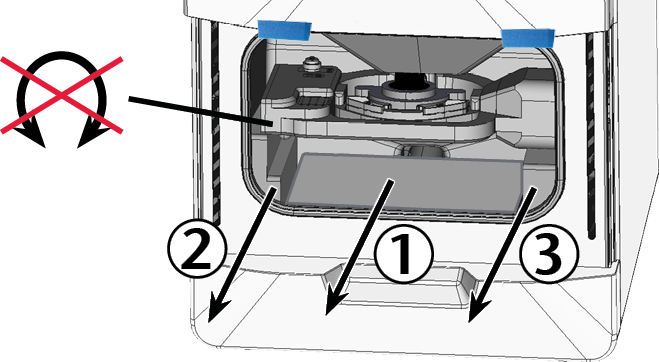

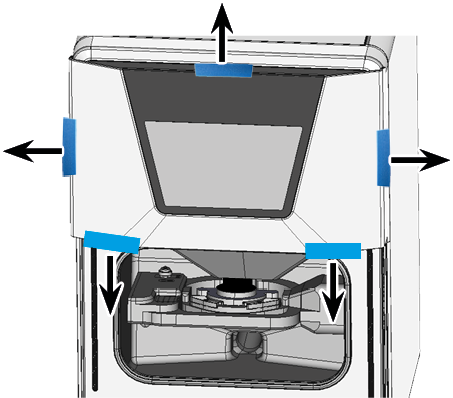

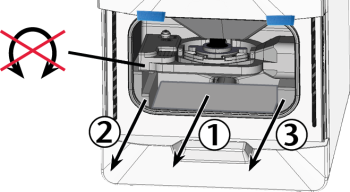

20. 在不转动 A-B 轴模块的情况下，将运输锁的 5 个部分拉出工作仓：

    1. 从上到下取出中间的部分。

    2. 向内倾斜左边的部分并将其取出。用同样的方法取出右边的部分。









• 只有坯料夹具中的主轴锁作为运输锁的一部分保留在工作仓中。

  调试时取出主轴锁。

21. 取出工作仓门挡。

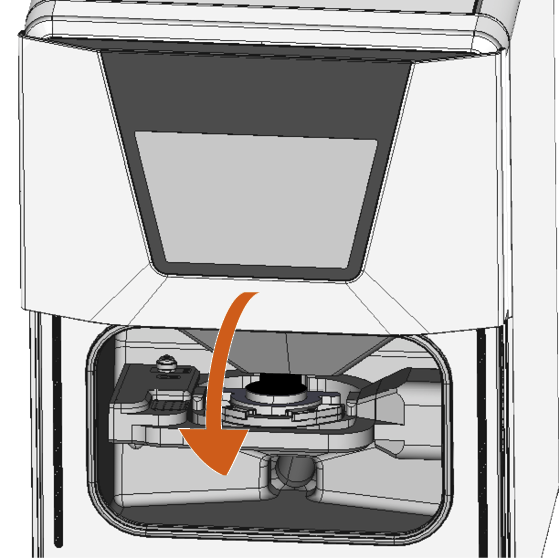

22. 关闭加工室门。

    只有在工作仓门关闭的情况下才能进行调试。









• 加工室门已锁定。您只能在安装后再次打开该门。

  在紧急情况下：  加工室门的紧急开门

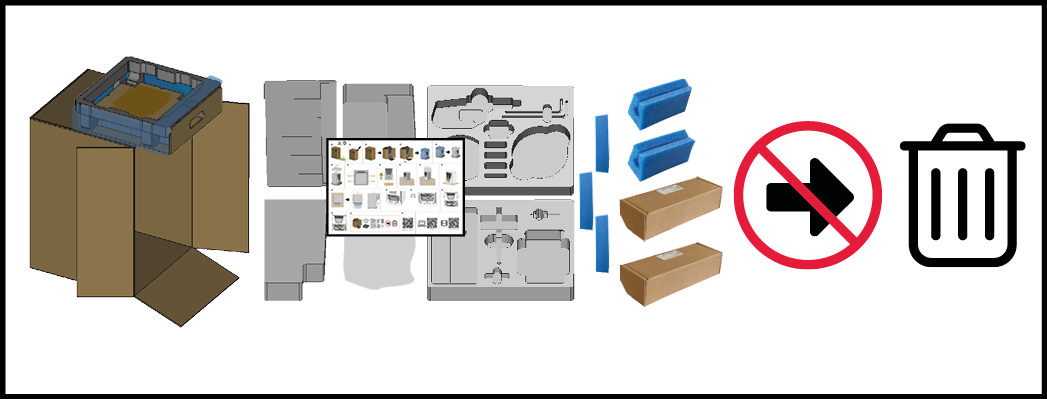

23. 保留装运锁和包装套件的所有部分，以备可能的维修退货使用。
