适用于： E5

技术数据

尺寸 (宽/深/高)



单位

值

占地面积 (约)

毫米

in

387 x 370

15.2 x 14.6

外壳全关闭 (约)

毫米

in

472 x 484 x 734

18.6 x 19.1 x 28.9

所需的最小操作空间 (约)

毫米

in

680 x 760 x 780

26.8 x 25.2 x 30.7

基础系统



单位

值

重量 (约)

kg

lbs

47

104

轴

–旋转轴 A



5

360 ° / ± 35°

过电压类别 (IEC60664-1)



II

外部吸尘器



单位

值

最小抽吸量

l/min

cfm

2,500 （在 220hPa 下）

88.3 （在 3.2 psi 下）

抽吸装置



专为牙科行业的商业用途而设计

配备 M 级过滤器

环境条件



单位

值

相对空气湿度



80%，无凝结

储存/运输环境温度

°C

°F

-20 – 60

-4 – 140

工作环境温度

°C

°F

10 – 35

50 – 95

位置类型



室内

最高海拔

米

ft

2000

6561

周围空气 (IEC60664-1)



无尘，污染等级 2

电磁辐射 (IEC 61326-1)



家用、商业和工业领域

电磁干扰辐射 (IEC 61326-1)



工业环境

主轴



单位

值

模型



SFE 300E （同步）

最大转速

转/分钟

60,000

连续运行时的额定功率 (S1)

W

300

不间断定期运行时的额定功率 (S6)

W

400

峰值功率 (Pmax)

W

800

夹头直径

毫米

3

车针



单位

值

刀库中刀具最大数量



17

刀具最大长度

毫米

40

标准坯料夹具



单位

值

最小/最大圆盘直径

毫米

98.5 / 98.8

最大坯料盘的高度

毫米

40

最小/最大圆盘边缘高度

毫米

9.8 / 10.5

最大坯料块尺寸（长/深/高）

毫米

40 x 20 x 20（需要的坯料块的夹具）

声音发射

操作条件

单位

值

加工

- 声压级

- 声功率级



dB(A)

dB(A)



82.98

(Nicht definierte Variable:GLB_ProductDataE5.SoundPowerLevel)

所有其他运行状态

dB(A)

<70

测量条件

值

已加工材料

复合材料（VITA CAD 临时坯料块）

刀具的状况

磨损

测量值

声压级（距离：1 m）

根据

ISO 3746 进行测量，精度等级 3

连接



单位

值

电源连接

(和最大功耗，单位为瓦特）

V AC

Hz

W

100 – 240

50/60

500

玻璃保险丝 T6,3A L250V

网络端口

–速度



RJ-45

10BASE/100BASE-TX/1000BASE-T（自动感应）

USB 端口



2 x 2.0A

1 x 2.0B

抽吸装置或开关装置的数据端口



是

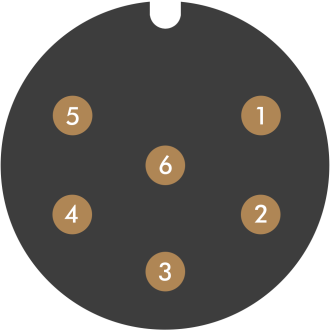

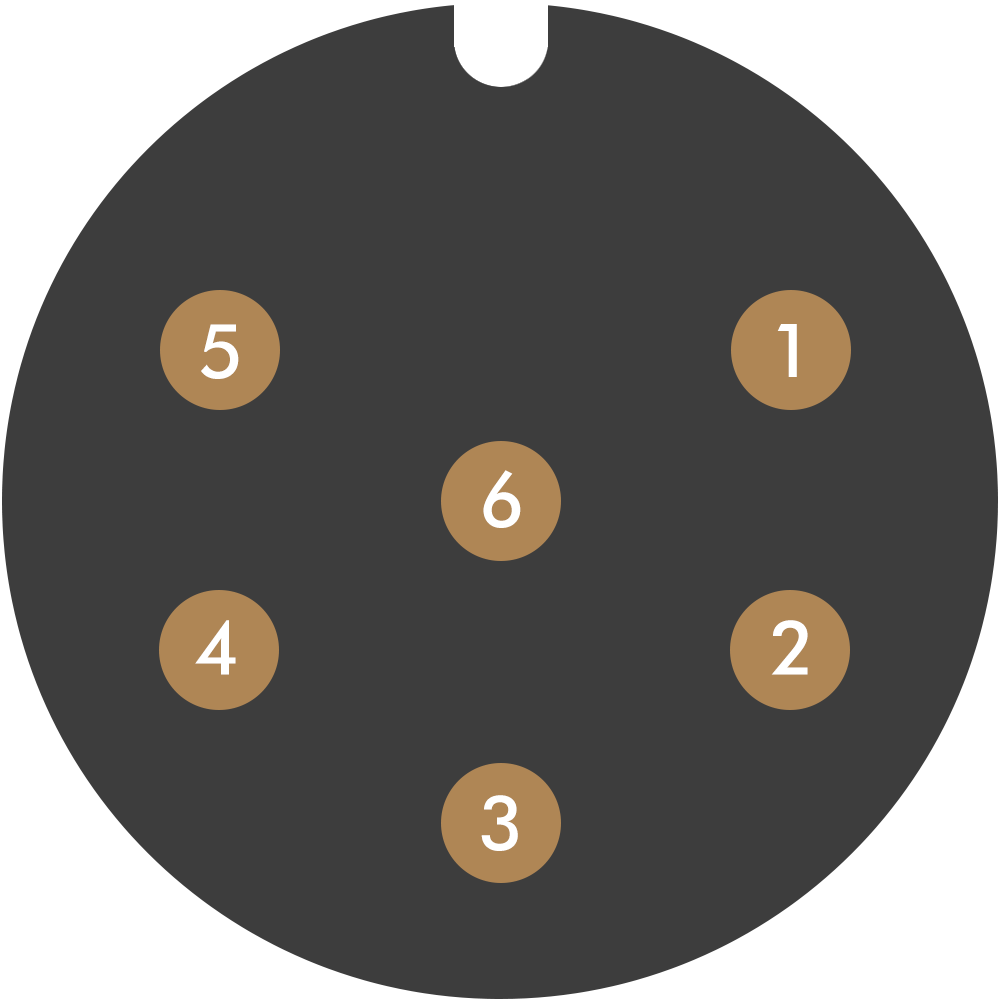

抽吸装置数据端口的引脚分配

N4+

  1. + 24 V，开关模式，输出 1
  2. + 24 V，开关模式，输出 2（未使用）
  3. + 24 V，连续模式
  4. 返回信号输入，输出 2（未使用）
  5. 返回信号输入，输出 1（未使用）
  6. 接地 (PE)
