更换坯料夹具

1. 准备好：

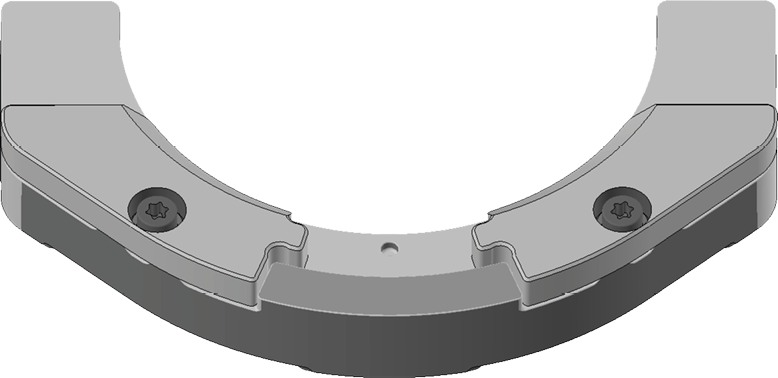

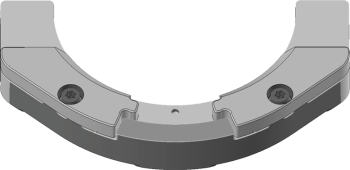

   备用坯料夹具



   标准坯料夹具 - 可提供其他版本

   1 x 扭力螺丝刀 1.5 Nm，带 TX20 钻头





   1 x 尖头刀具（如扳手），如果固定螺丝被覆盖







2. 关闭加工室门。





3. 通过在 DentalCNC 中的加工视图中选择所示图标，将轴移动到默认位置。
4. 退出 DentalCNC。

5. 打开加工室门。

6. 关闭机器的主电源开关。













7. 小心！戴上手套。

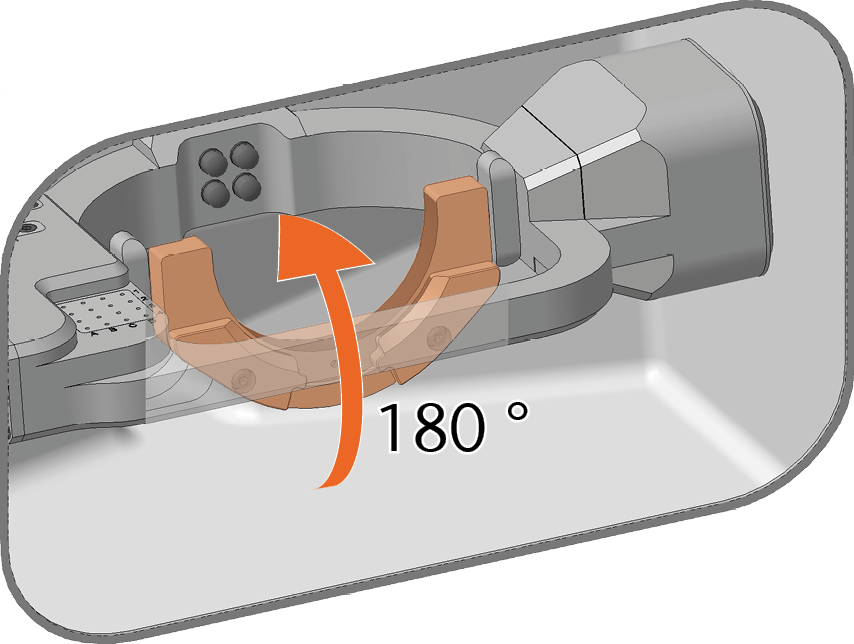

8. 小心地将坯料夹具向上旋转 180°。

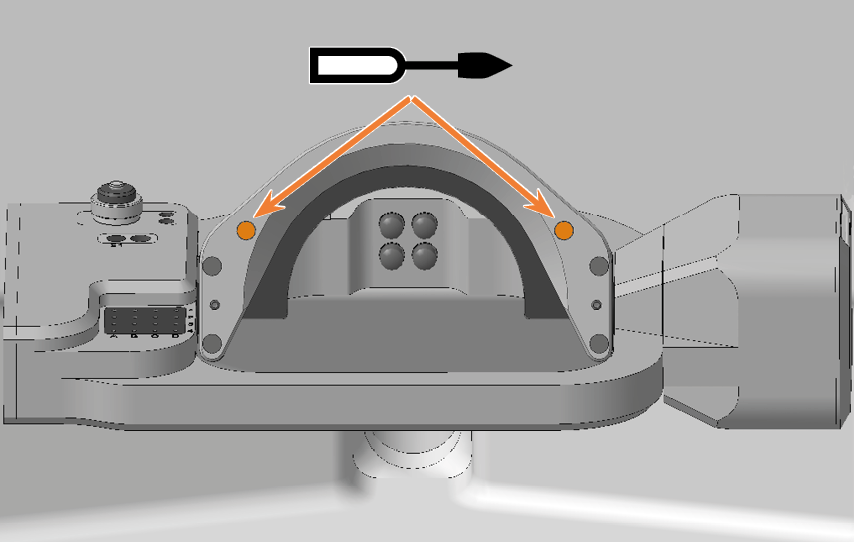

9. 如果坯料夹具背面的 2 个螺丝被盖帽（标记为橙色）覆盖：

1. 用尖头工具刺穿盖帽。

2. 撬出盖帽。

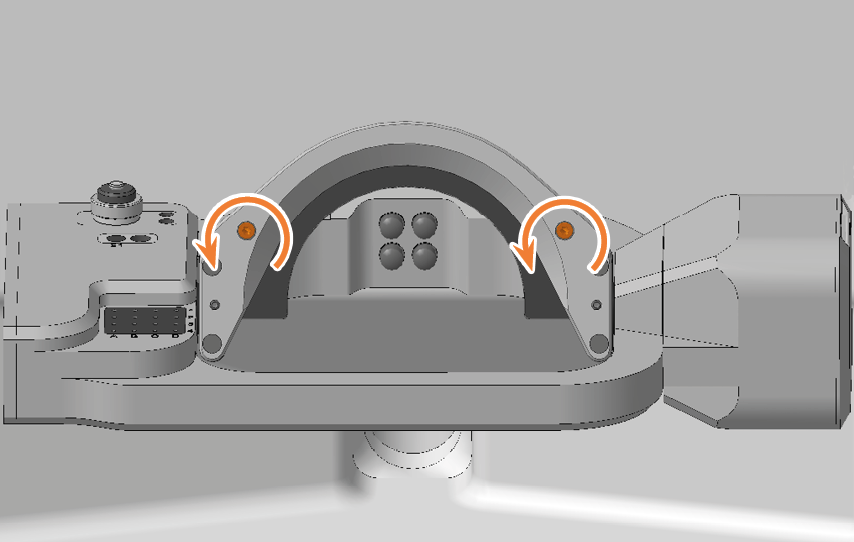

10. 拧下坯料夹具背面的 2 个螺钉。

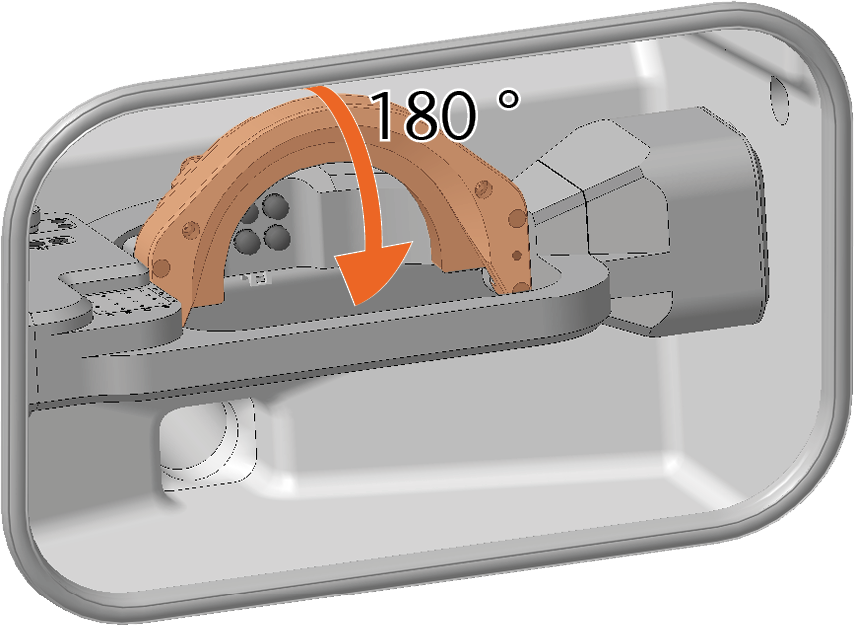

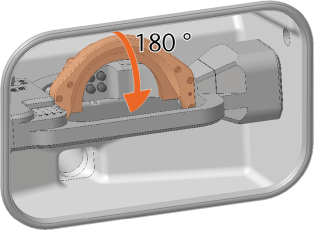

11. 牢牢握住坯料夹具。小心地将坯料夹具向下旋转 180°。



    盖帽（标记为橙色）只安装在某些机器上

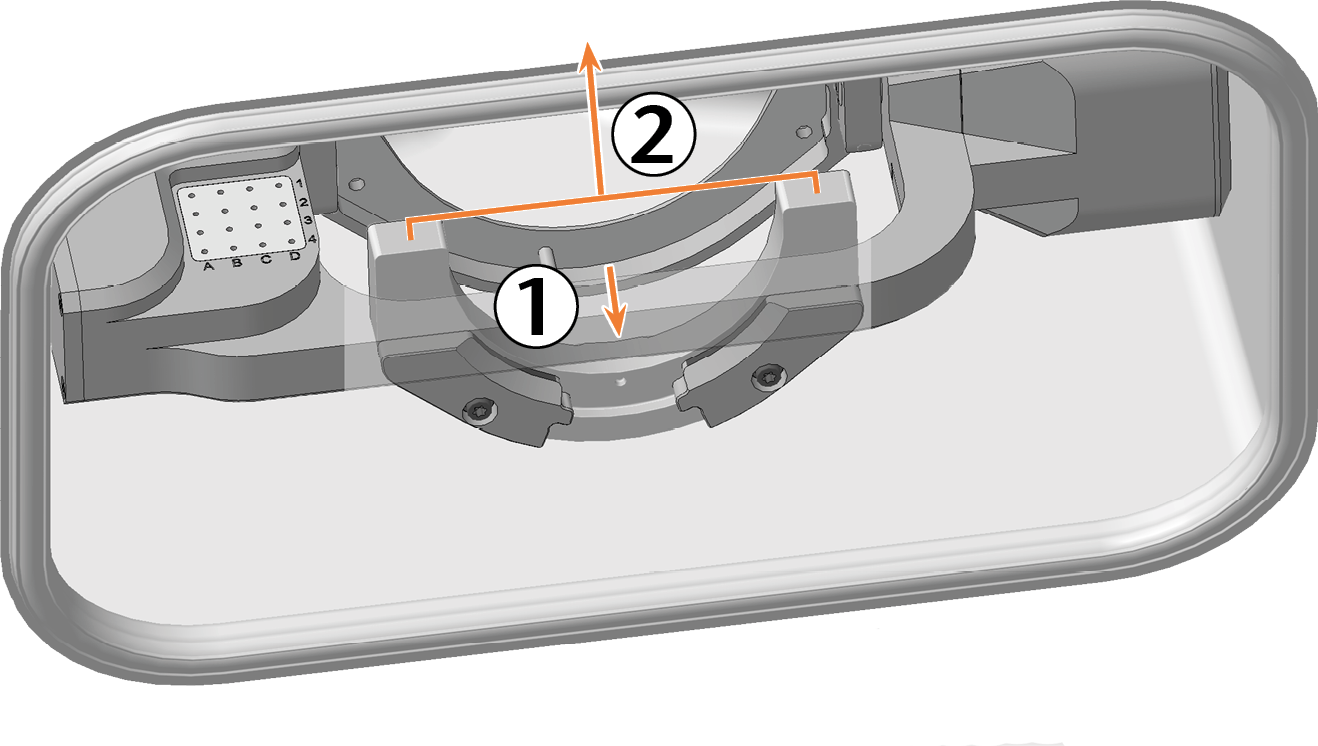

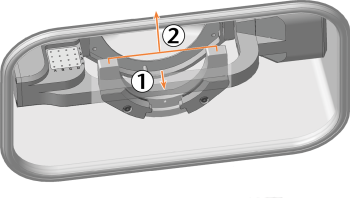

12. 将坯料夹具从定位销向前拉，并向上从工作仓中取出。

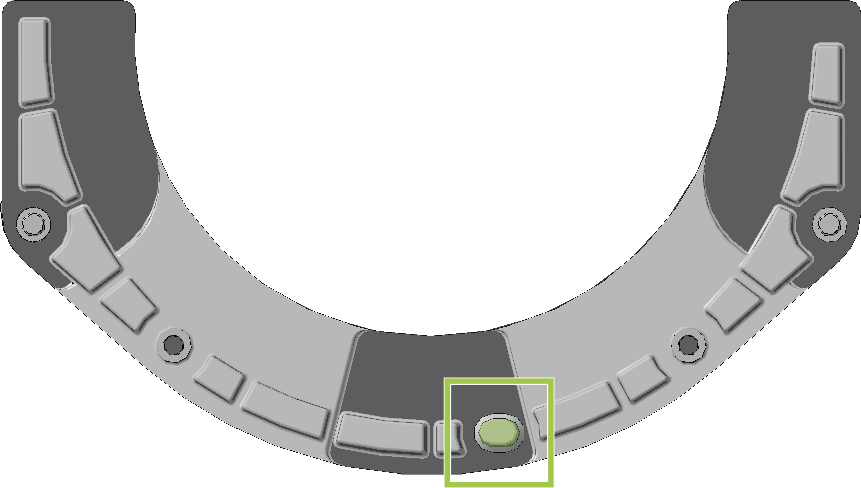

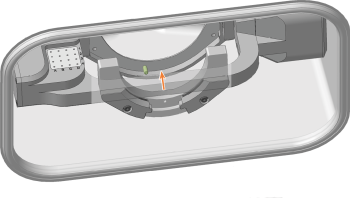

13. 坯料夹具背面有定位销孔。

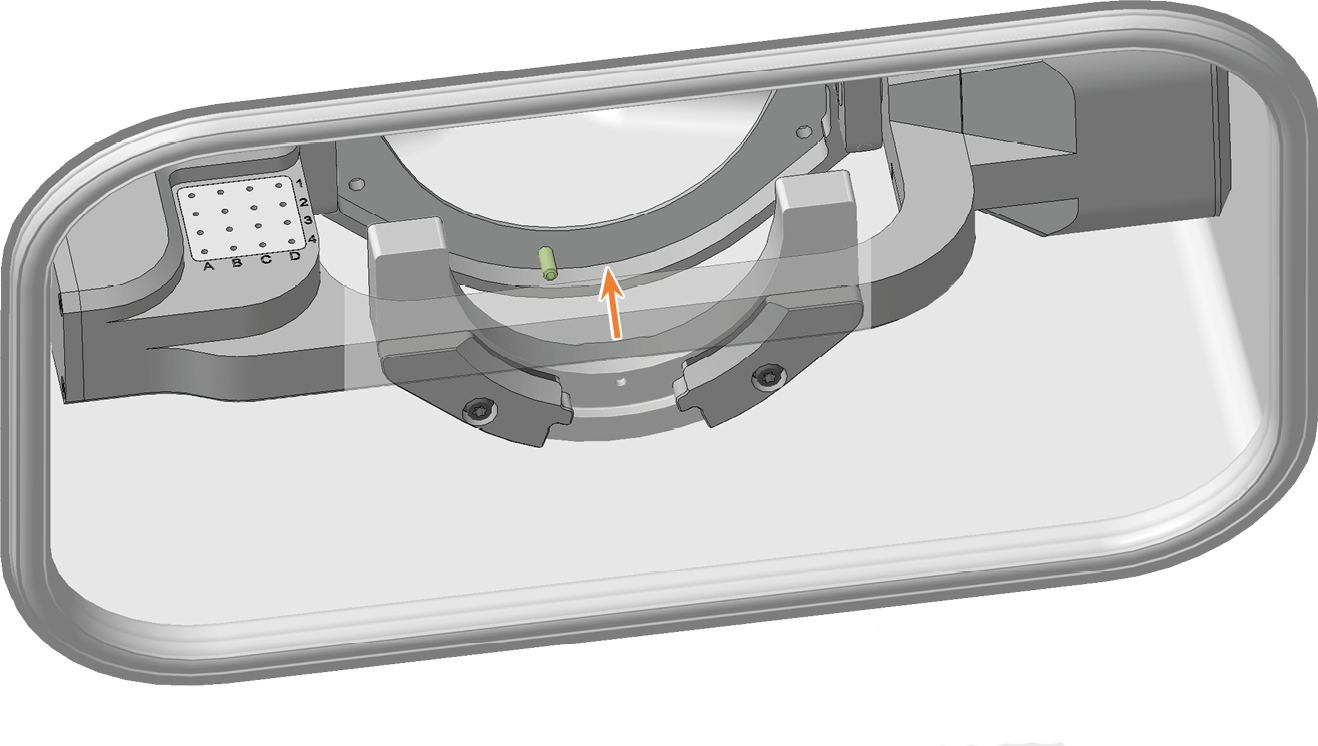

    将备用坯料夹具滑到定位销上。

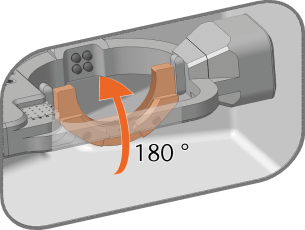

14. 牢牢握住坯料夹具。小心地将坯料夹具向上旋转 180°。

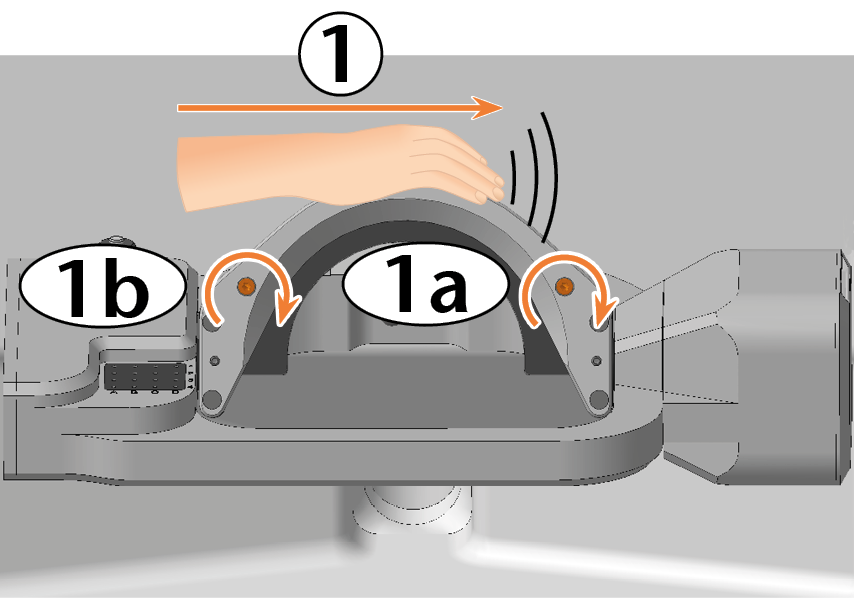

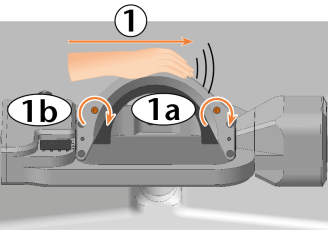

15. 拧紧坯料夹具：

    1. 将 2 个螺丝钉拧入坯料夹具的背面，切勿拧紧。

    2. 将坯料夹具向右推并保持在该位置。

    3. 拧紧右侧螺钉。

    4. 拧紧左侧螺钉。

16. 小心地将坯料夹具向下旋转 180°。













注意！ 如果坯料夹具定位不正确，会损坏刀具、坯料盘和机器。

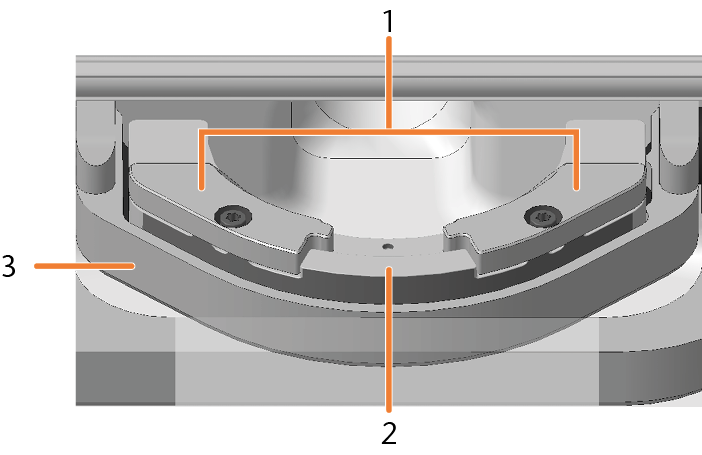

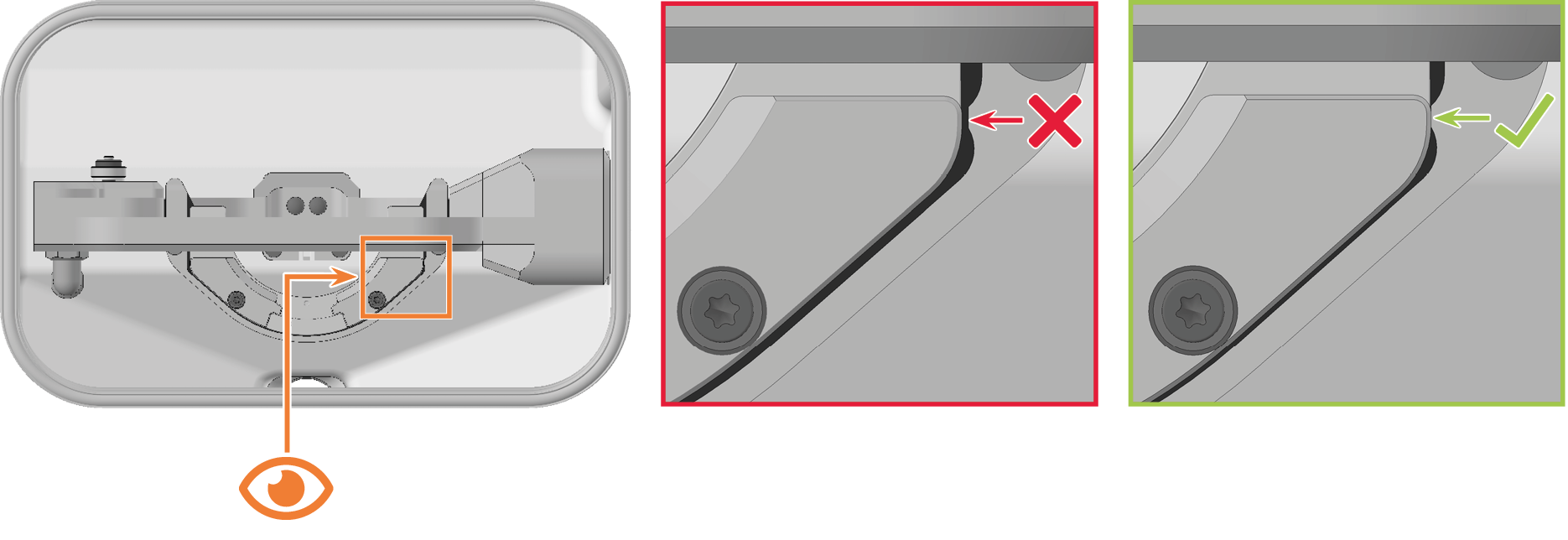

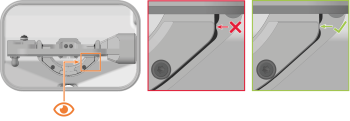

17. 检查右侧坯料夹具是否与坯料夹具支架的接触面接触。





18. 否则，请更正坯料夹具的位置：

    1. 小心地将坯料夹具旋转 180°。

    2. 松开 2 个螺钉，但不要拧下它们。

    3. 继续执行第 14 步，并遵循后续步骤。

19. 小心地将坯料夹具向上旋转 180°。





20. 使坯料夹具背面的 2 个螺钉不受覆盖。

21. 关闭加工室门。

22. 打开机器的主电源开关。

23. 启动 DentalCNC。













24. 使用 DentalCNC 校准机器。

     用校准盘进行机器校准

取出和安装夹持装置

夹持装置可以拧下，例如为进行清洁。

• 准备好：

  1 x 扭力螺丝刀 1.5 Nm，带 TX20 钻头





取出夹持装置

1. 关闭加工室门。





2. 通过在 DentalCNC 中的加工视图中选择所示图标，将轴移动到默认位置。

3. 打开加工室门。





4. 小心！戴上手套。

5. 从坯料夹具中取出坯料盘（如果有）。

    夹紧和取出坯料盘

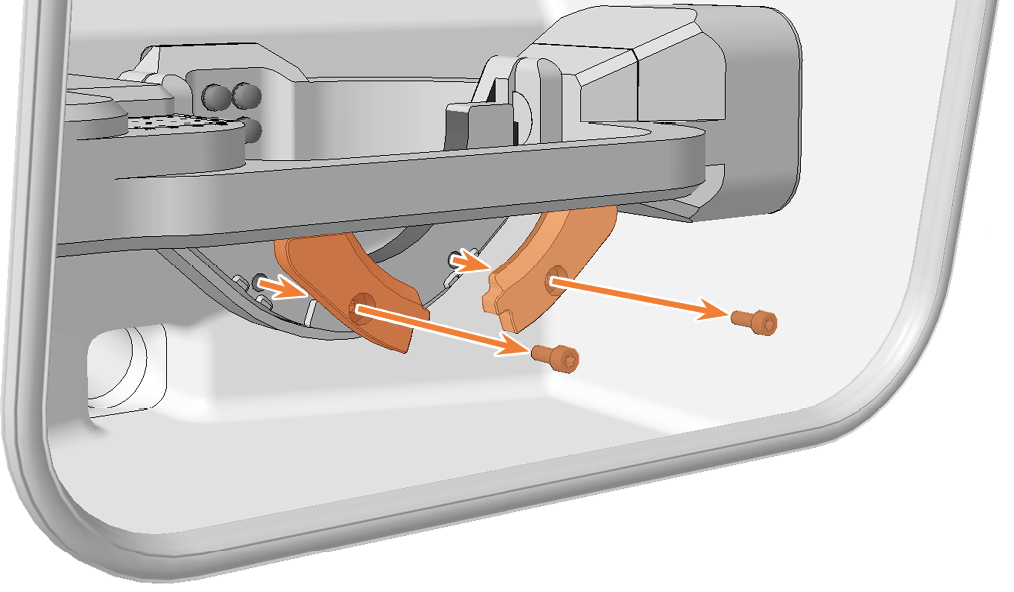

6. 从 2 个夹紧装置上拧下 2 个固定螺钉并将其取出。





7. 取出 2 个夹紧装置。

安装夹持装置

1. 小心！戴上手套。

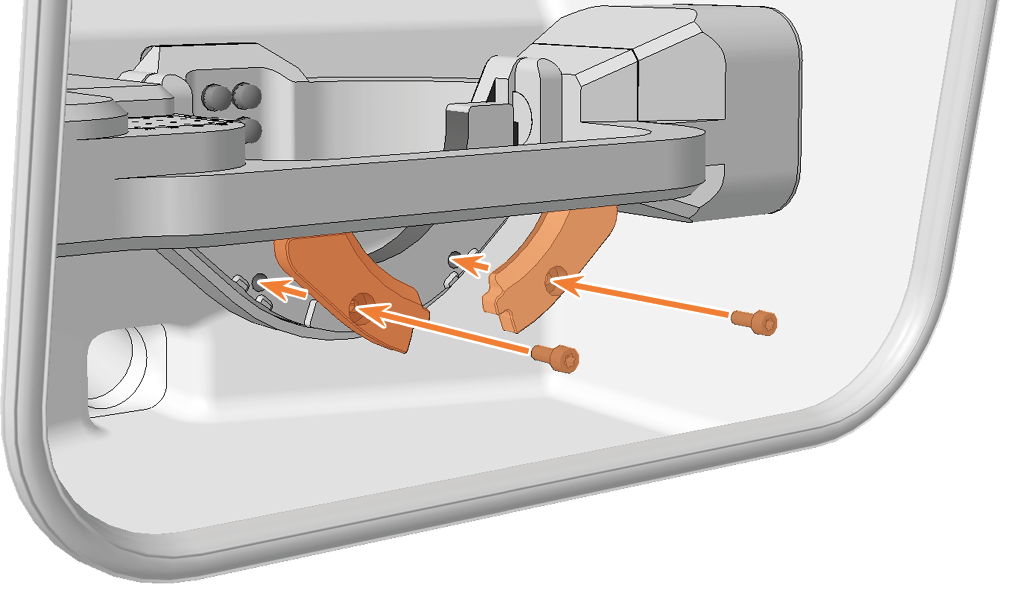

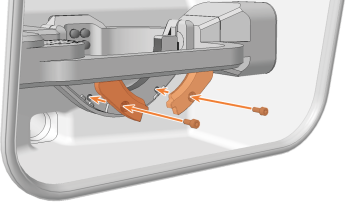

2. 将 2 个夹紧装置放置在坯料夹具上。夹具和夹紧装置中的螺丝孔必须相互重叠。

3. 将 2 个固定螺钉插入螺钉孔。

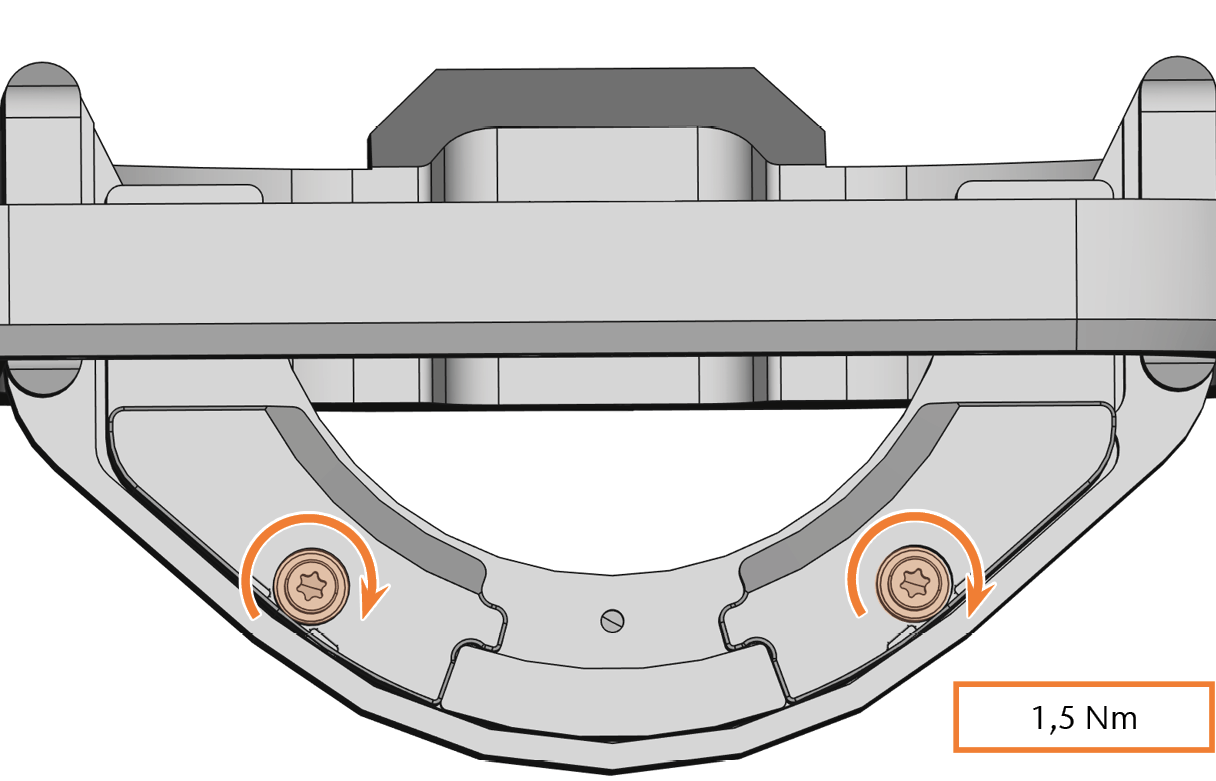

4. 使用扭矩扳手 (1.5 Nm) 并用 2 个固定螺钉将 2 个夹紧装置拧紧。
