适用于: E5

在加工室中安装圆盘

观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

创建修复体的工作流程如下:

  1. 小心!戴上手套。

  2. 打开加工室门。

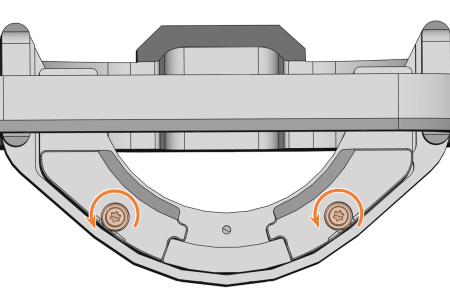

  3. 松开坯料夹具上的 2 个固定螺钉,但不要拧下它们。

  4. 从坯料夹具中取出坯料盘(如果有)。

  5.

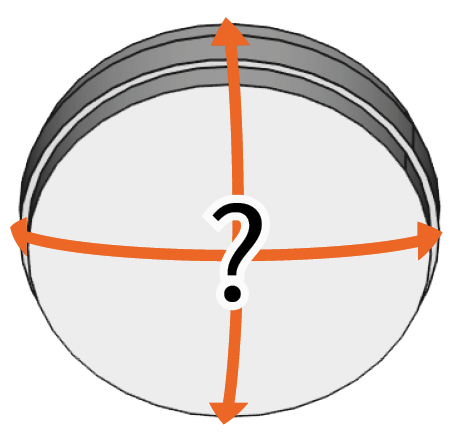

  6. 按如下方式插入圆盘:

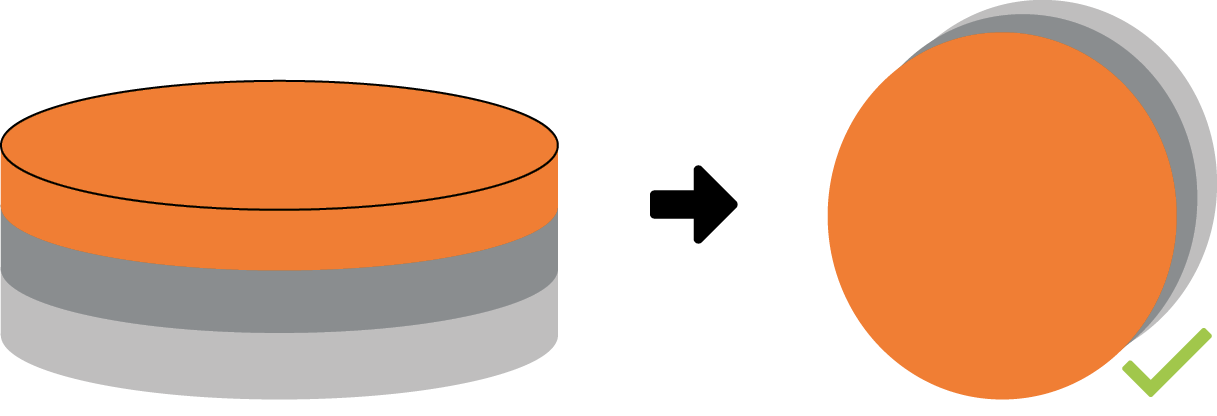

    1. 如果圆盘是多层,则放置坯料盘方向时应使顶部颜色层面向您。

      多层毛坯

    2. 如果圆盘先前已加工,请确保以下内容:
    3. 用于安全重新夹紧的标记,标为橙色

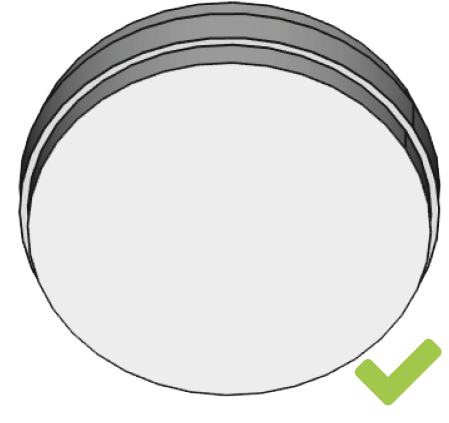

      未经加工的圆盘

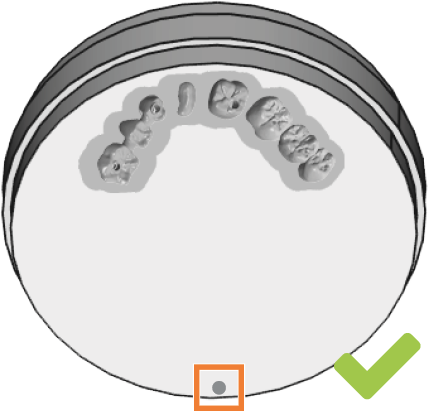

      加工后的圆盘

      用于安全重新夹紧的标记,标为橙色

      多层圆盘

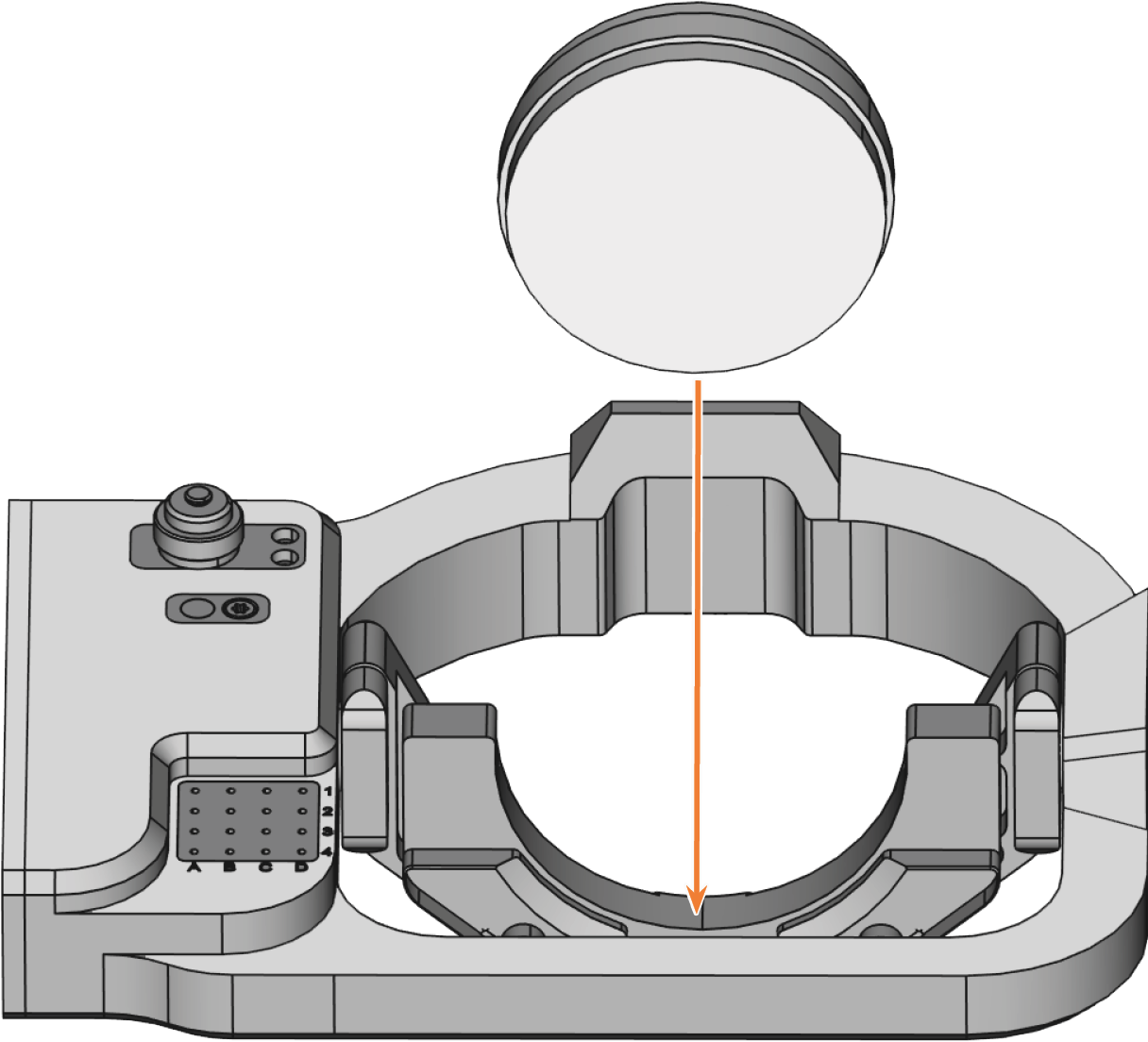

    4. 从上方将圆盘插入夹具。

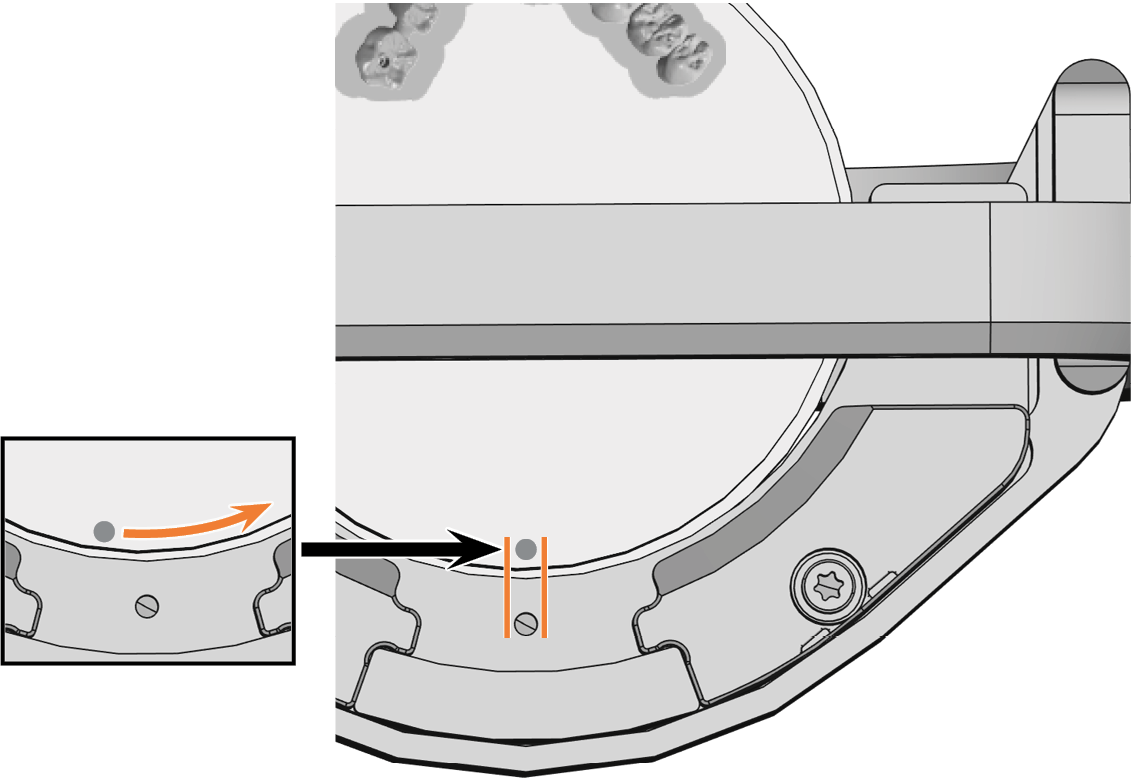

  7. 小心地旋转已加工的坯料盘,使坯料盘上的标记正好位于坯料夹具上的标记上方。



  8. 注意! 加工残留物和固定不当可致圆盘损坏

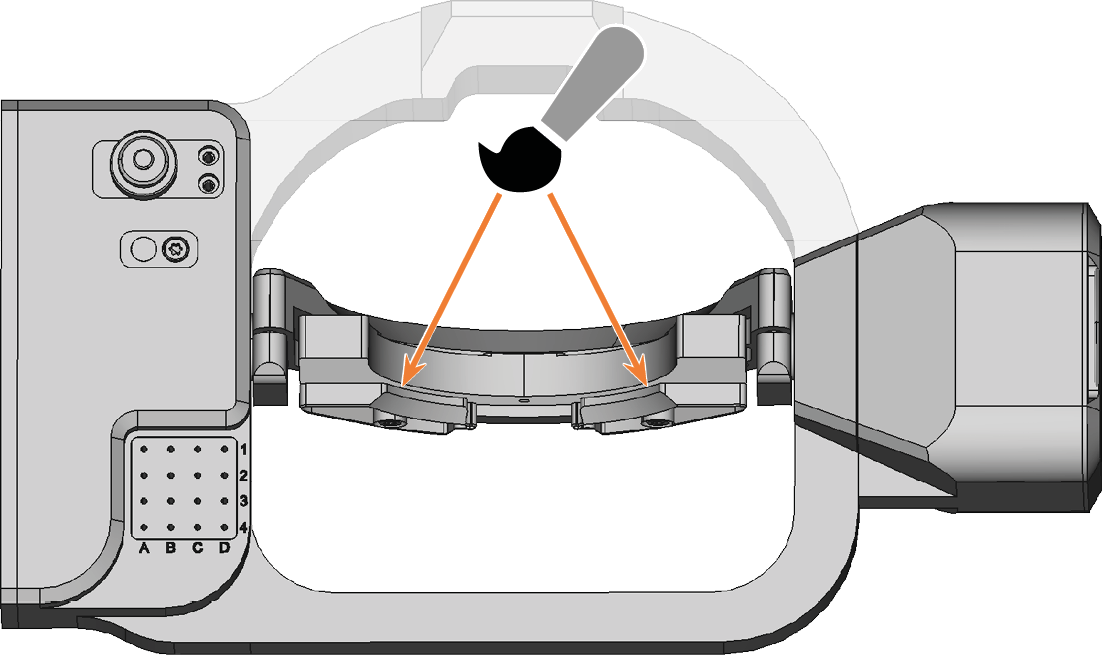

  9. 用刷子去除锁紧元件背面的加工残留物。不要使用压缩空气!

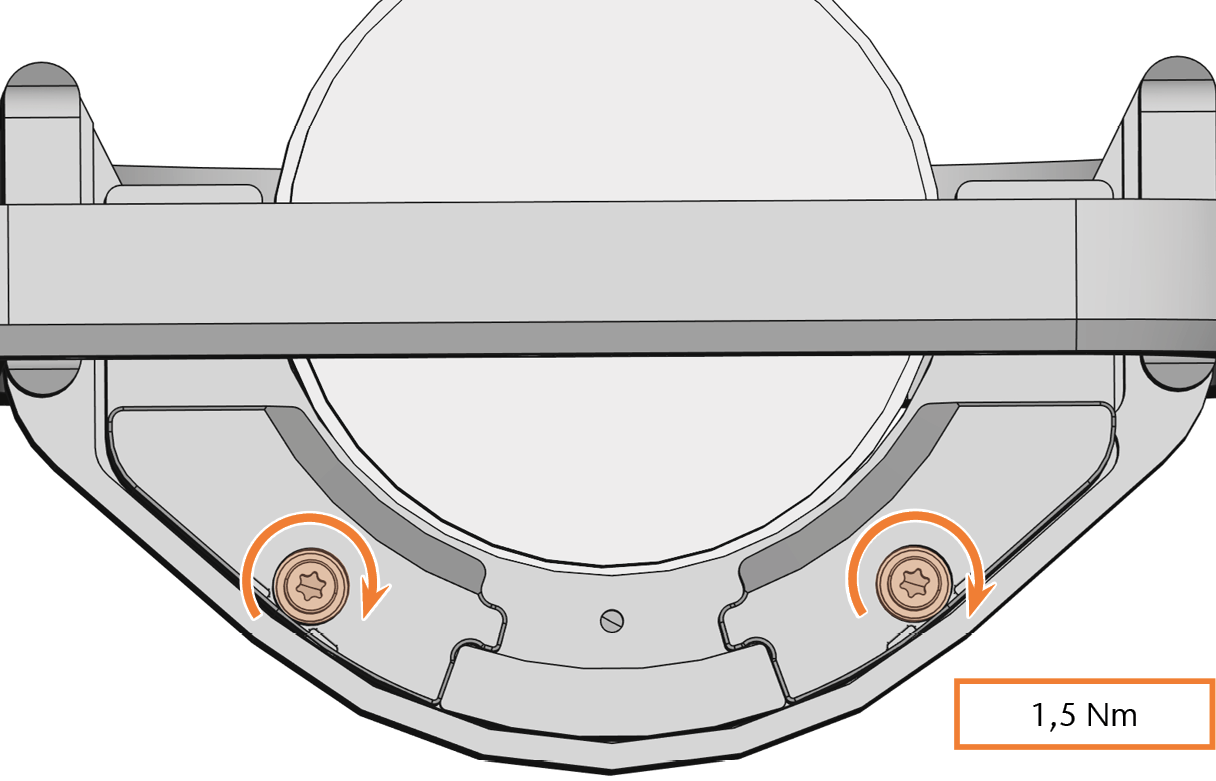

  10. 按照以下要求,使用随附的扭矩扳手 (1.5 Nm) 拧紧固定螺钉(标记为橙色):

    1. 触发扭矩限制的情况下拧入左侧螺钉。

    2. 触发扭矩限制的情况下拧入右侧螺钉。

    3. 拧紧左侧螺钉。

    4. 拧紧右侧螺钉。

  11. 扭矩

    1.5 Nm

    对于氧化锆等稳定性较差的材料,可以使用较低的扭矩。





取出圆盘

  1. 小心!戴上手套。

  2. 打开加工室门。

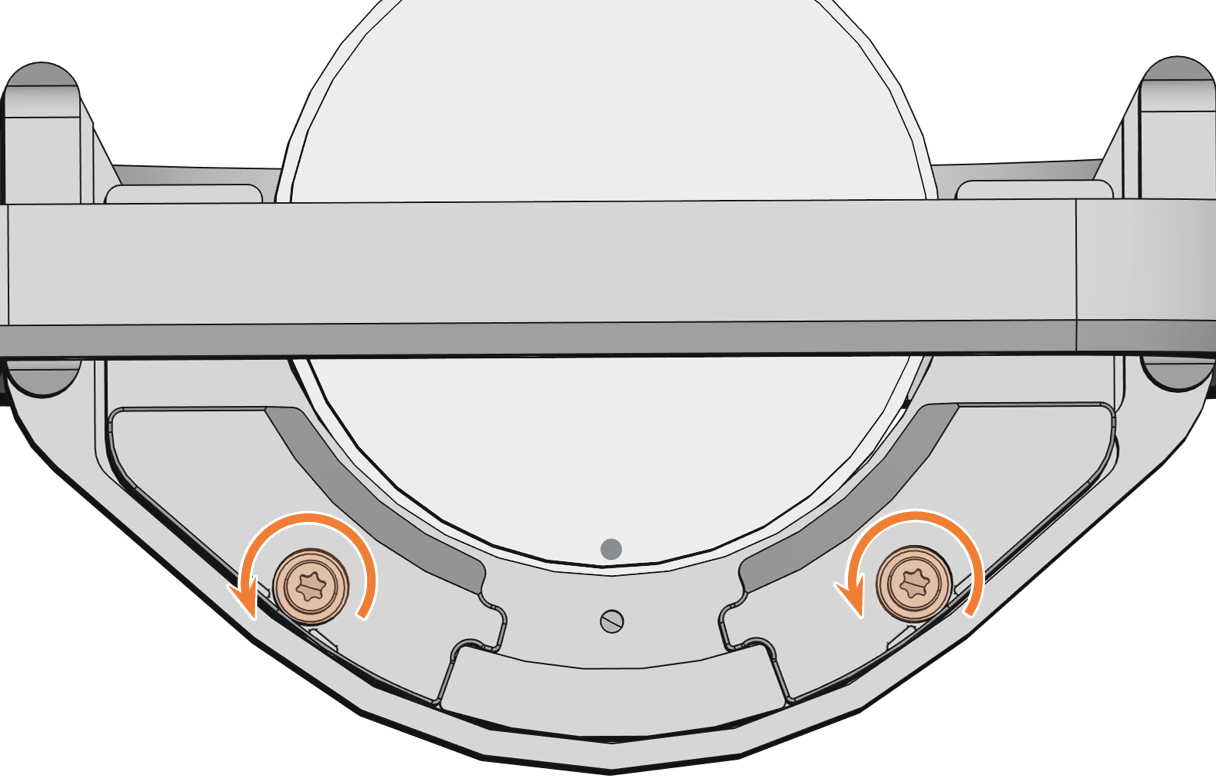

  3. 松开 2 个固定螺钉,但不要拧下它们。

  4.

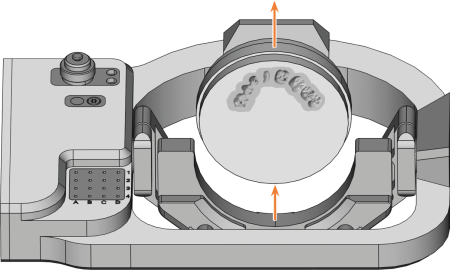

  5. 从坯料夹具中取出圆盘。
