适用于： E5

在工作仓中张紧坯料块和坯料块夹具

创建修复体的工作流程如下：

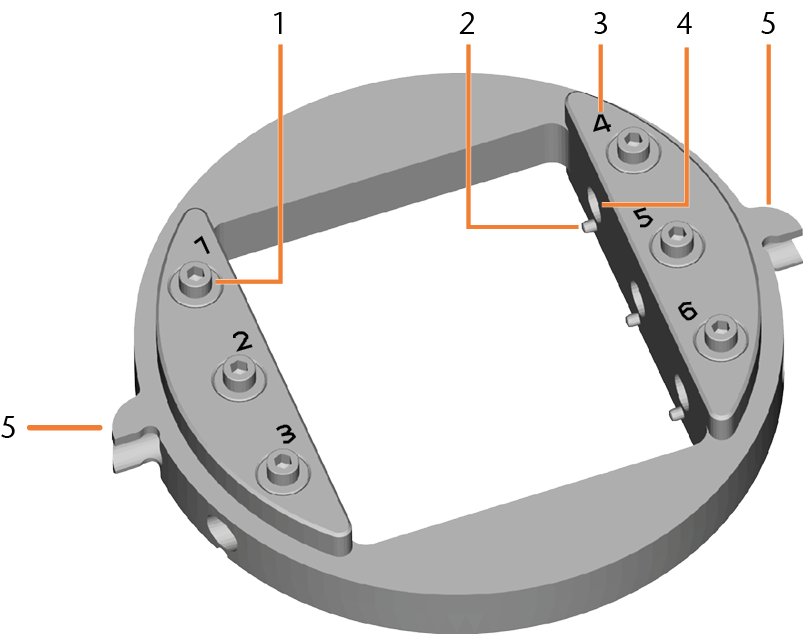

将块料安装到块料固定器上

您可以将6块料安装到块料固定器上。

1. 小心！戴上手套。

注意！ 如果坯料块分配不正确，会导致刀具破损和错误的加工结果

2. 坯料块类型、坯料块数量和坯料块位置必须与 DentalCAM 中的相应加工任务相对应。

3. 使用随附的扭矩扳手松开所需位置的固定螺丝。

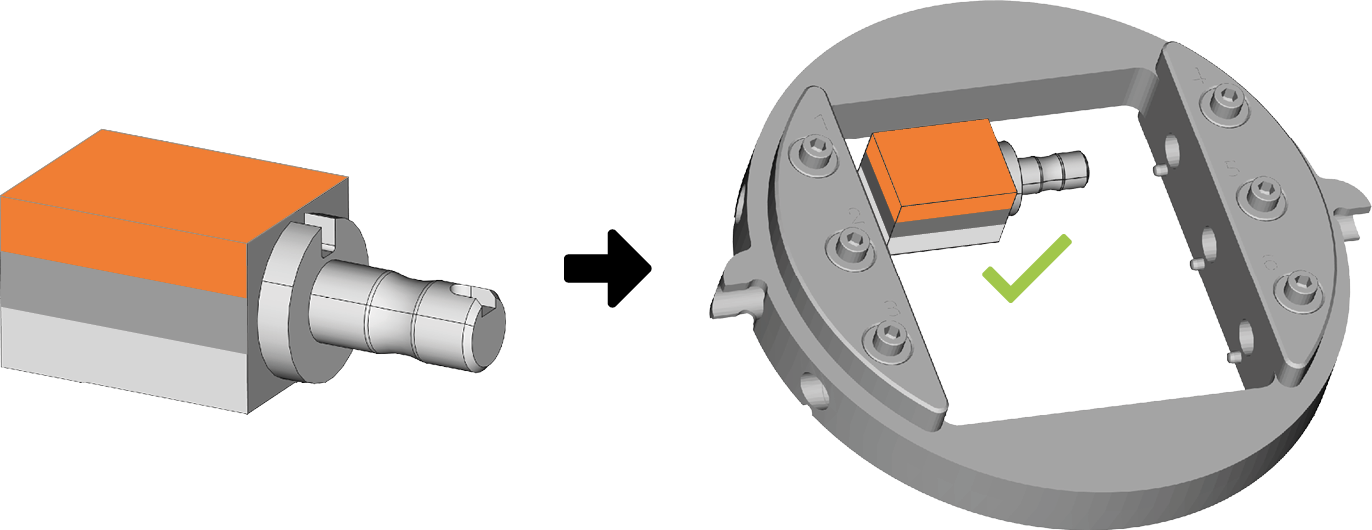

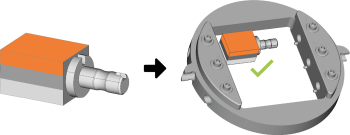

4. 如果坯料块是多层，则放置坯料盘方向时应使顶部颜色层位于顶部。

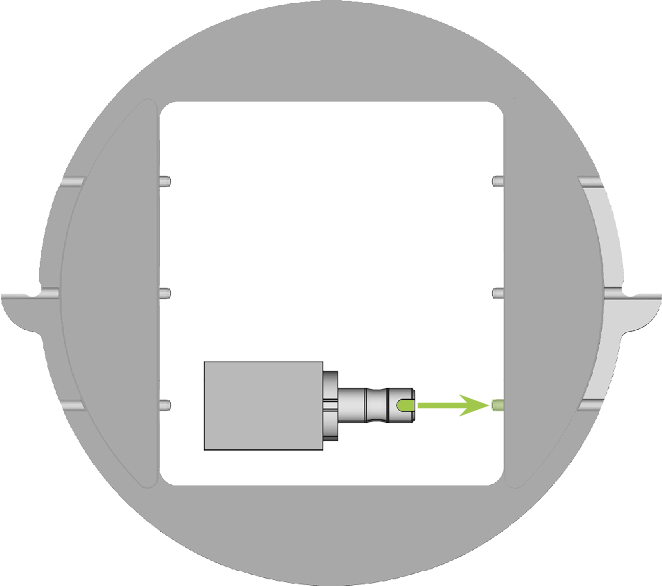

5. 将坯料块正确放置，使夹具上的定位销（左侧标记）位于坯料块轴的凹槽（右侧标记）中。

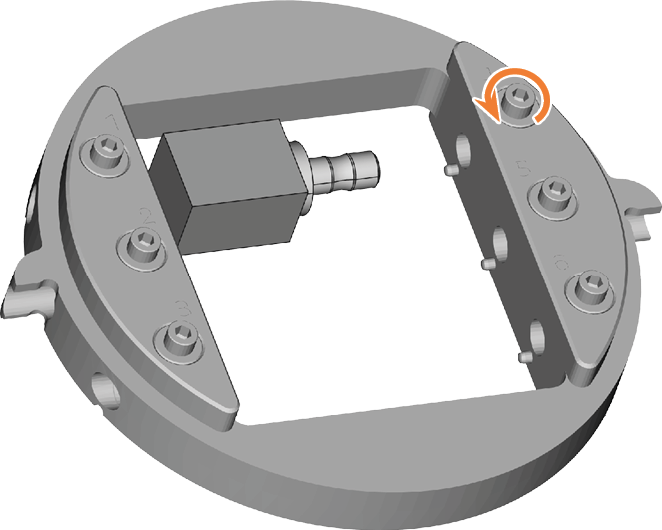

6. 将坯料块的轴插入夹具中的所需位置，使其牢牢固定。

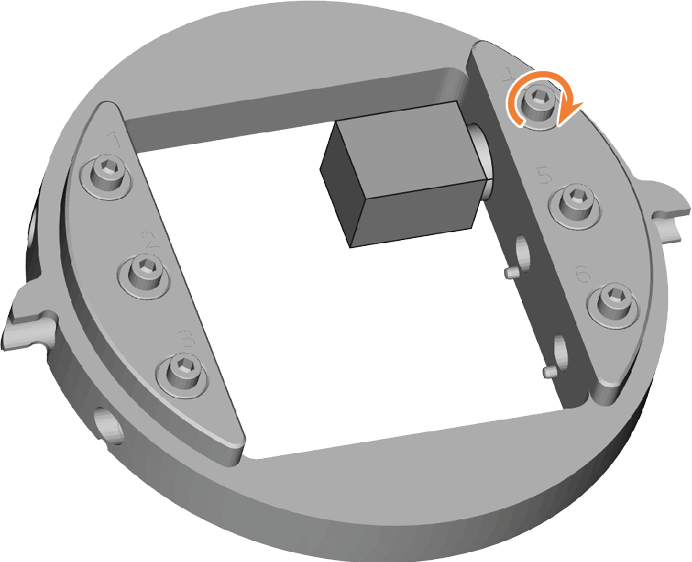

7. 使用随附的扭矩扳手，通过相应的固定螺丝固定坯料块。牢牢拧紧螺丝。













将块料固定器安装到工作仓中

1. 小心！戴上手套。

2. 打开加工室门。





3. 松开坯料夹具上的 2 个固定螺钉，但不要拧下它们。

4. 从坯料夹具中取出坯料盘（如果有）。

5. 调整坯料块夹具，使位置编号面向您。

   定位辅助装置的扁平面朝下。

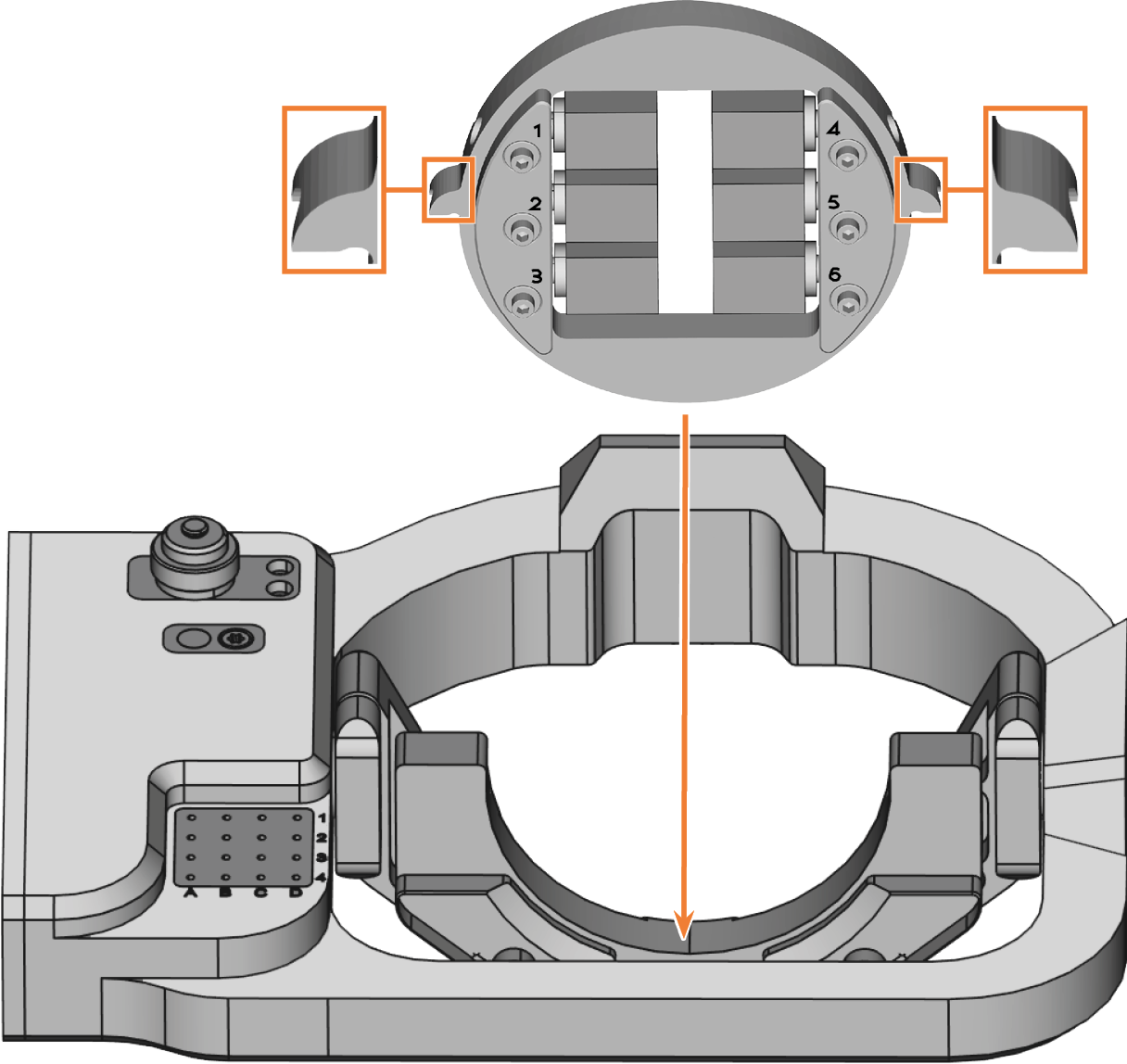

6. 从上方将坯料块夹具插入坯料夹具。

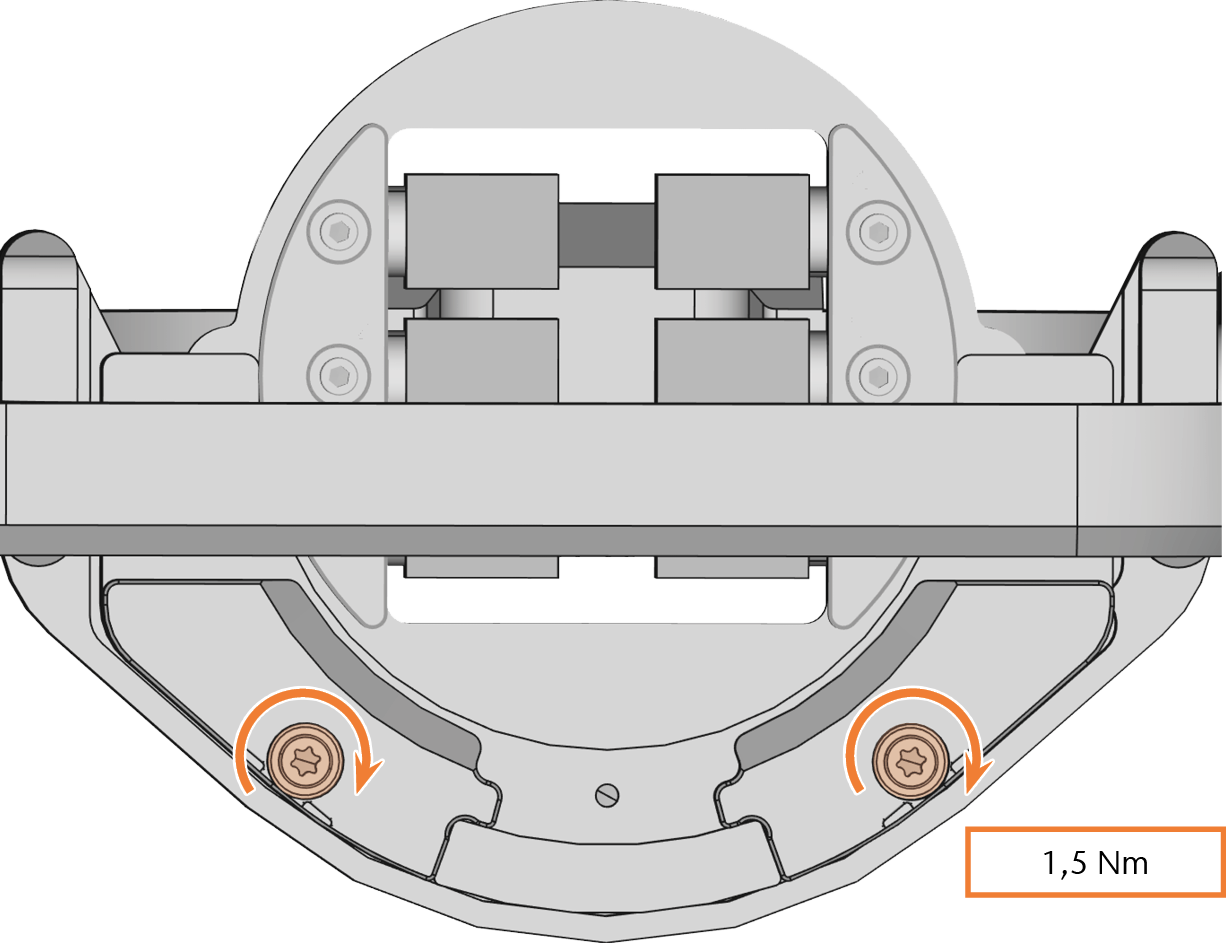

7. 使用随附的扭矩扳手 (1.5 Nm) 拧紧固定螺钉。

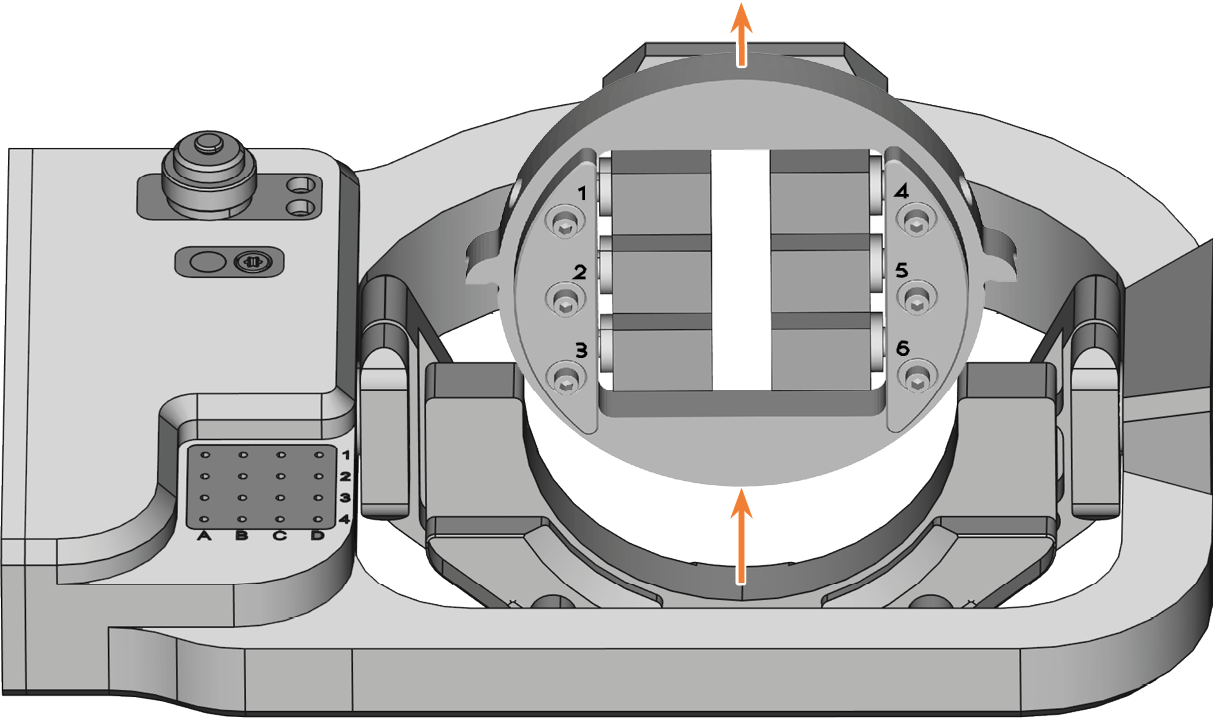

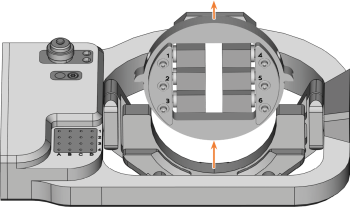

从工作仓中取出坯料块夹具

1. 小心！戴上手套。

2. 打开加工室门。





3. 松开坯料夹具上的 2 个固定螺钉，但不要拧下它们。

4. 从坯料夹具上取出坯料块夹具。

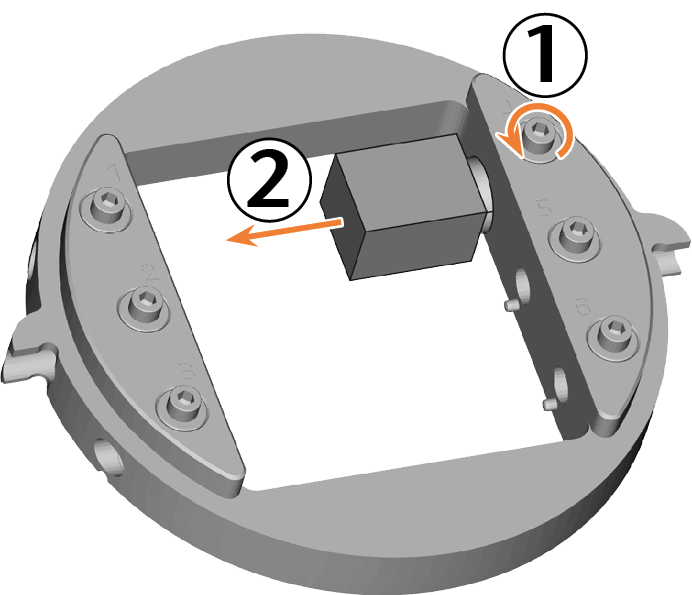

从坯料块夹具中取出坯料块

1. 小心！戴上手套。

2. 使用随附的扭力扳手将固定螺钉松开到所需位置。

3. 从坯料块夹具中取出坯料块。
