适用于： E4

更换冷却液泵抽吸软管

1. 准备好：

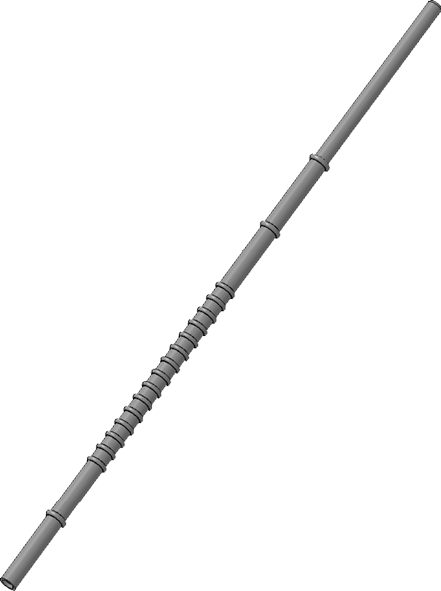

   1 x 备用抽吸软管



   1 x TX20 偏置螺丝刀





   1 x 扳手 10 mm





2. 关闭机器的主电源开关。

3. 断开机器与所有线路的连接。





4. 取出左侧侧壁。

    分解和组装机器外壳

5. 将冷却液容器从机器中取出。

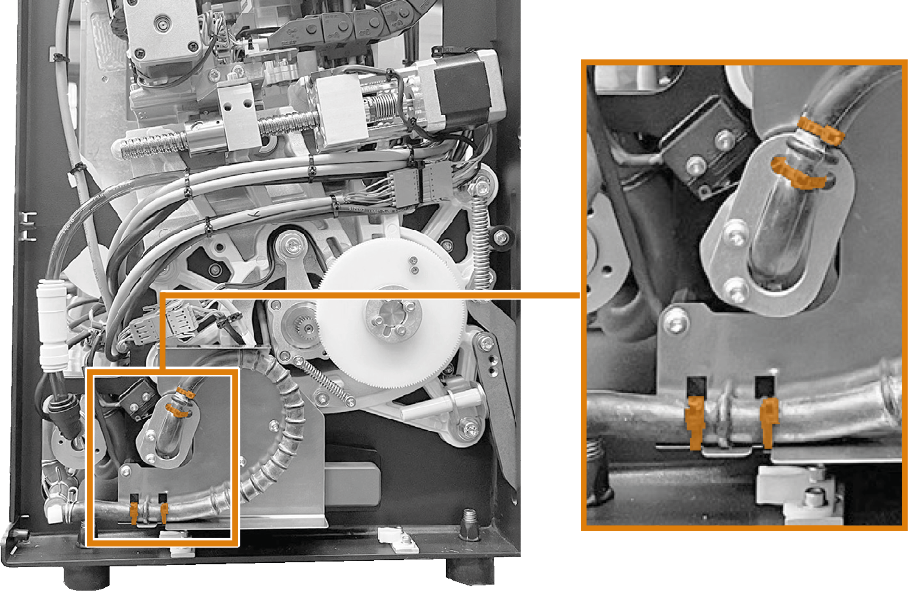

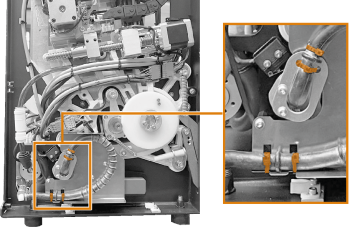

6. 切断固定抽吸软管的 4 条电缆扎带。

7. 将软管夹的托架压在一起，将抽吸软管从斜角软管连接器拉出。用一块布接住任何泄漏的液体。

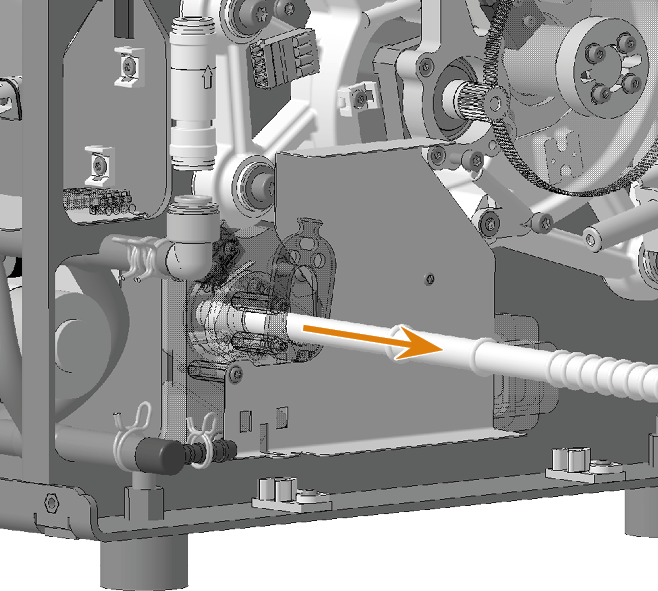

8. 将抽吸软管从潜管中拉出。

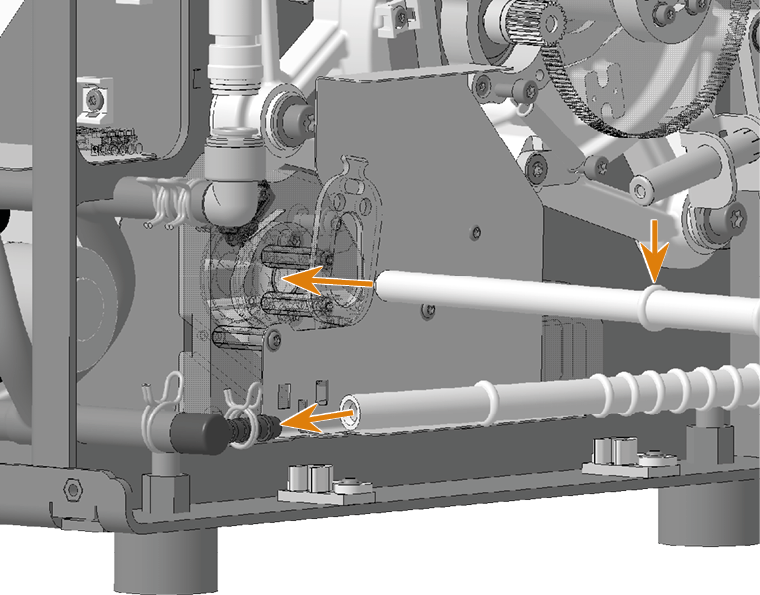

9. 拿起备用抽吸软管。将抽吸软管插入潜管，直至加粗部分。

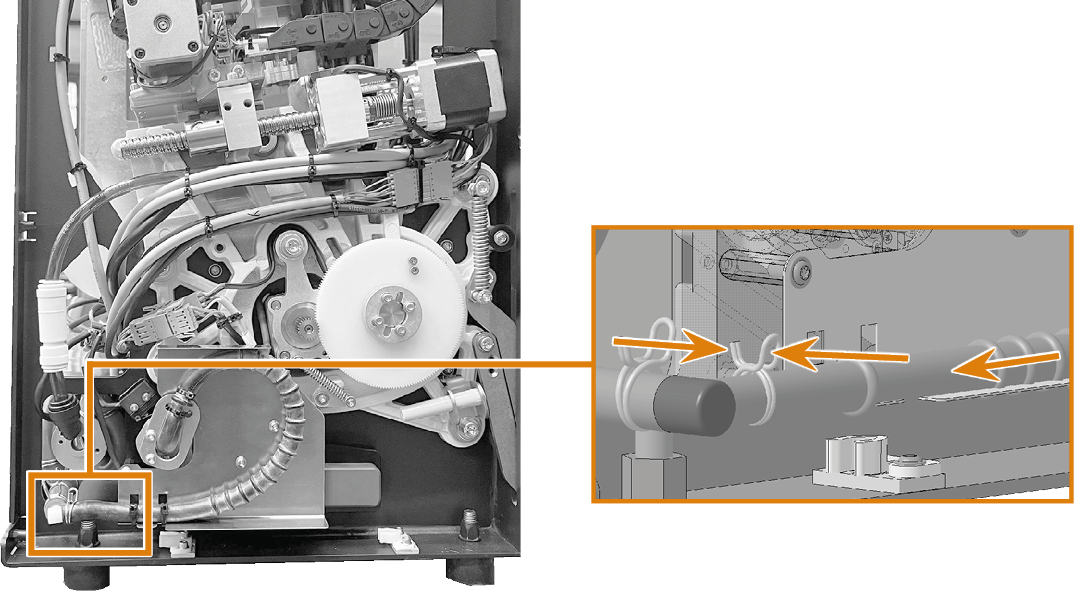

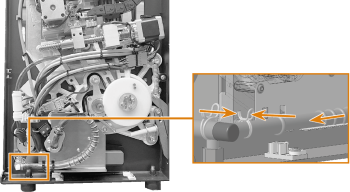

10. 将软管夹的托架压在一起，将抽吸软管推到有斜角软管连接器上。

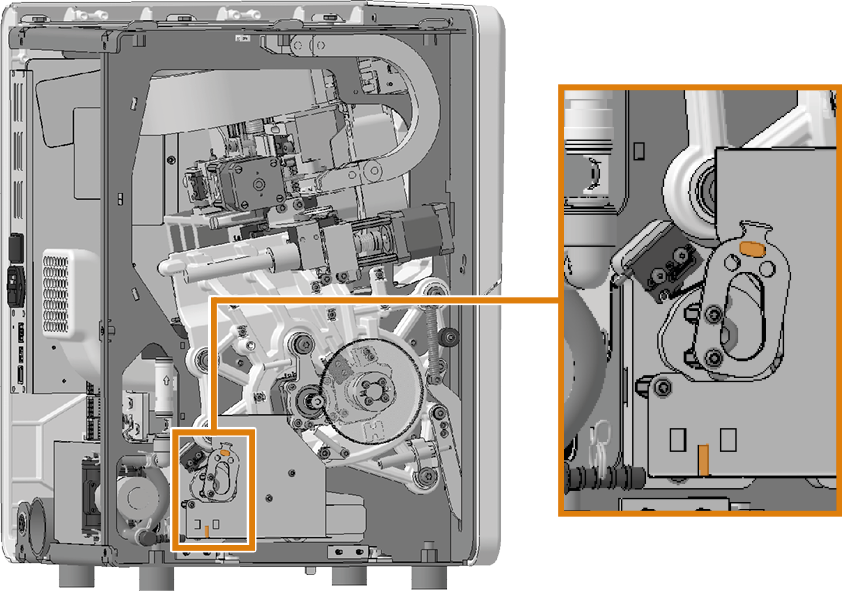

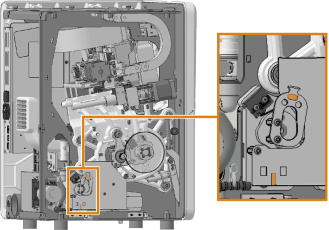

11. 用 4 条电缆扎带固定抽吸软管。确保抽吸软管的加粗部分位于凹槽内。









12. 组装机器外壳。

     分解和组装机器外壳
