适用于： E4

更换冷却液泵

1. 准备好：

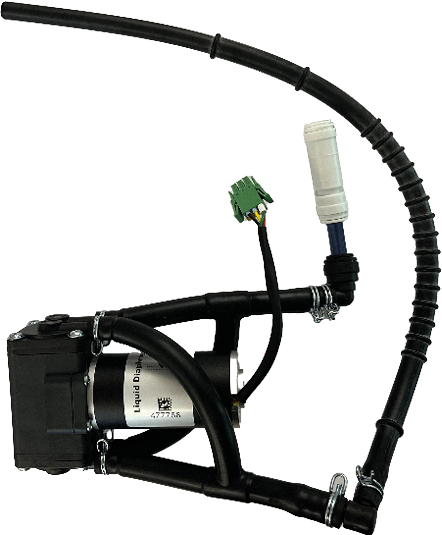

   1 x 备用冷却液泵



   1 x TX20 偏置螺丝刀





   1 x 扳手 10 mm

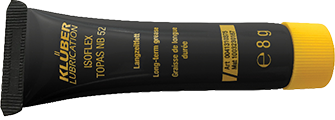

   1 x 夹头润滑脂



2. .关闭机器的主电源开关。





3. 断开机器与所有线路的连接。

4. 将冷却液容器从机器中取出。

5. 取出左侧侧壁。

    分解和组装机器外壳

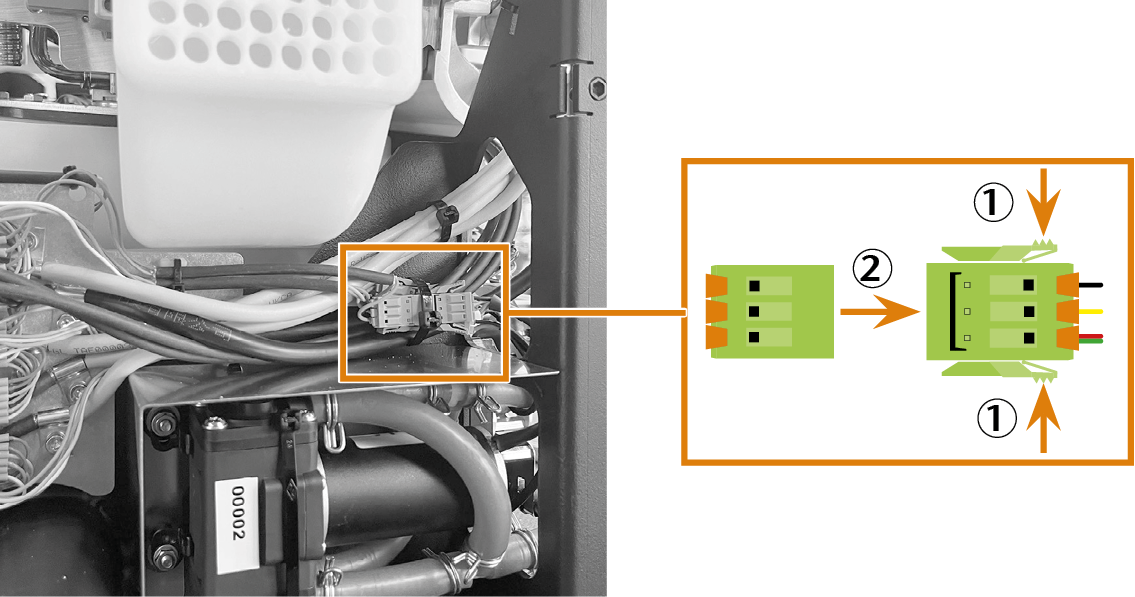

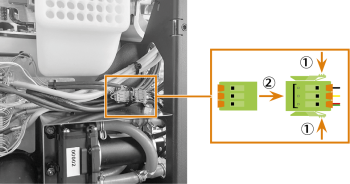

6. 将连接电缆的插头从插座上拔下。





7. 切断固定抽吸软管的 4 条电缆扎带。

8. 将抽吸软管从潜管中拉出。用一块布接住任何泄漏的液体。









9. 从止回阀上断开软管。

   用一块布接住任何泄漏的液体。

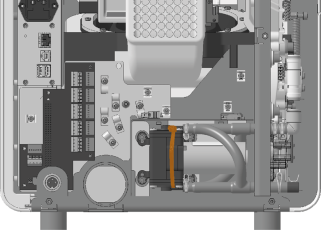

10. 切断固定着冷却液泵的电缆扎带（标记为橙色）。

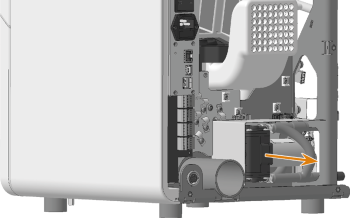

11. 将冷却液泵从支架中拉出，然后将其从机器中取出。















12. 将电缆扎带从机器上取出。

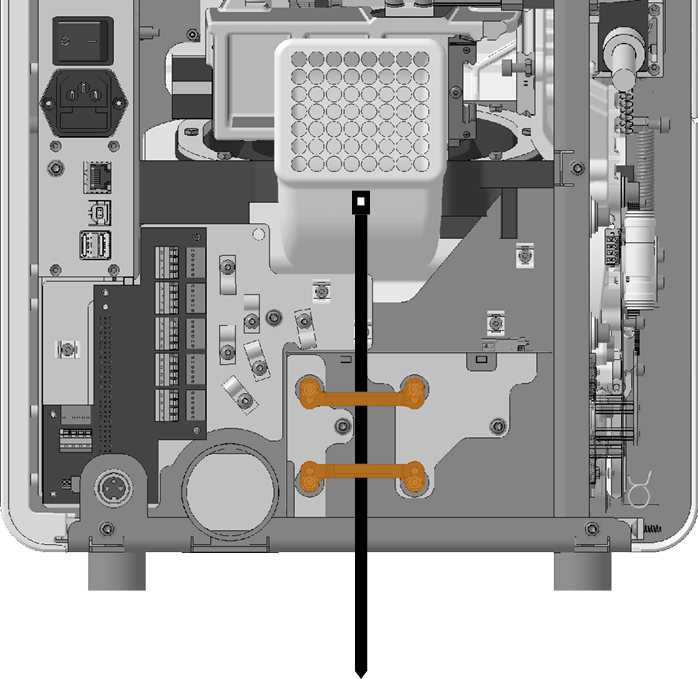

13. 将随附电缆扎带移至冷却液泵的支架（标记为橙色）后侧。

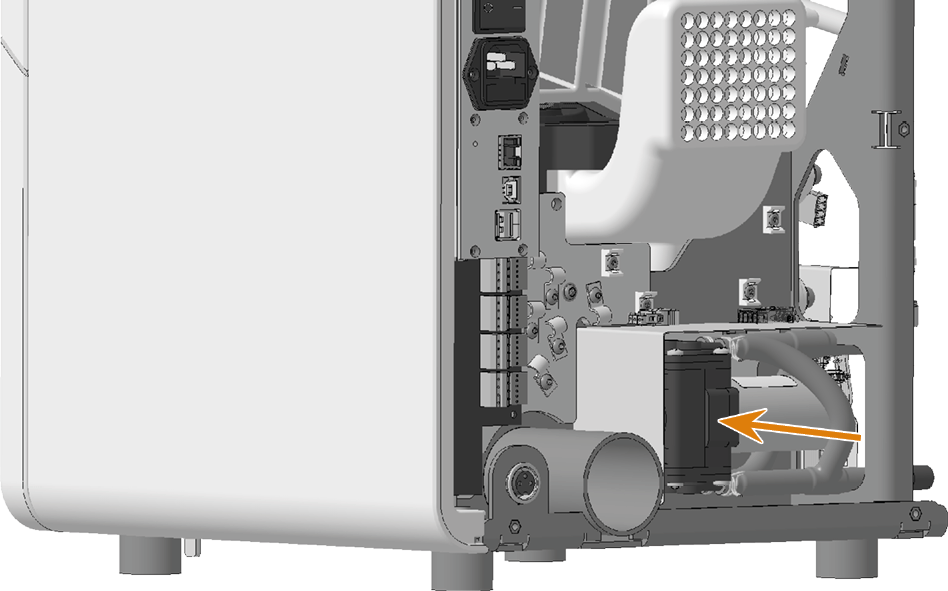

14. 拿起备用冷却液泵，将其置于机器中：

    1. 引导软管接口和连接电缆通过侧面开口。

    2. 将冷却液泵压入支架，直至听到咔嚓声。

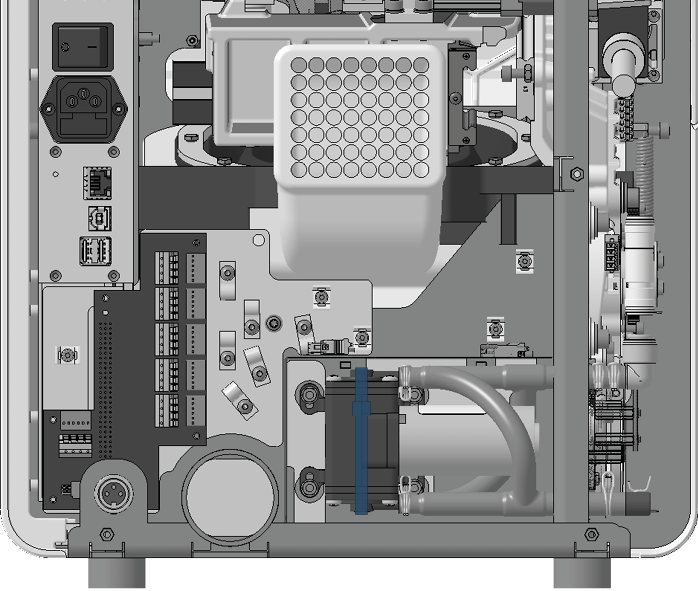

15. 用电缆扎带（标记为蓝色）固定冷却液泵。

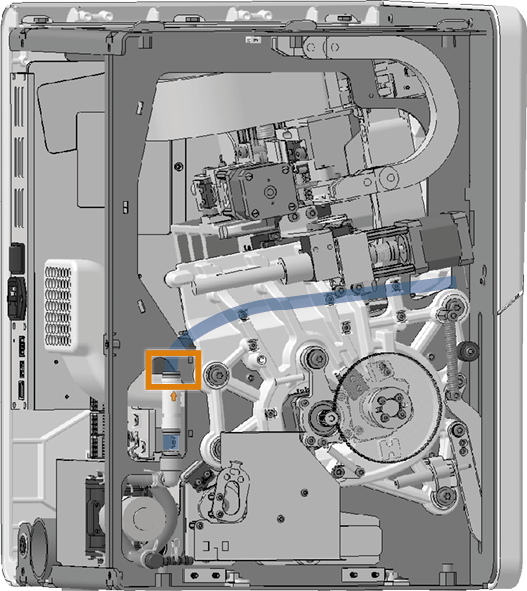

16. 将软管连接在止回阀上。





17. 用少量夹头润滑脂润滑抽吸软管。

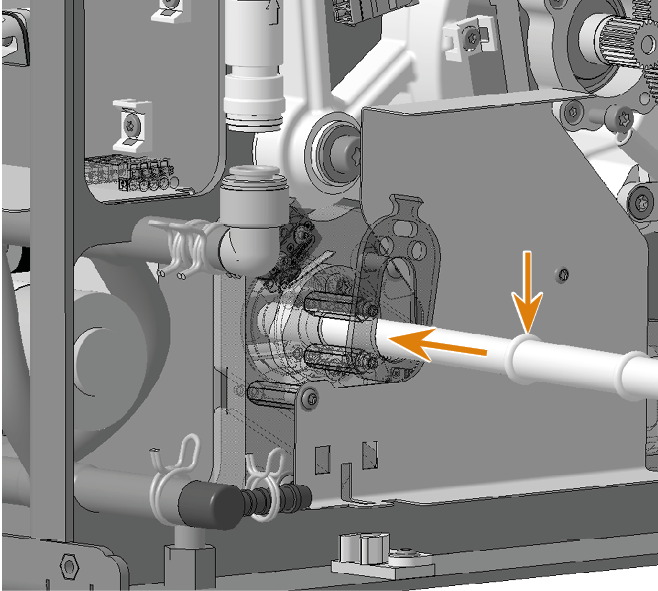

18. 将备用抽吸软管插入潜管，直至加粗部分。





19. 用 4 条电缆扎带固定抽吸软管。确保抽吸软管的加粗部分位于凹槽内。

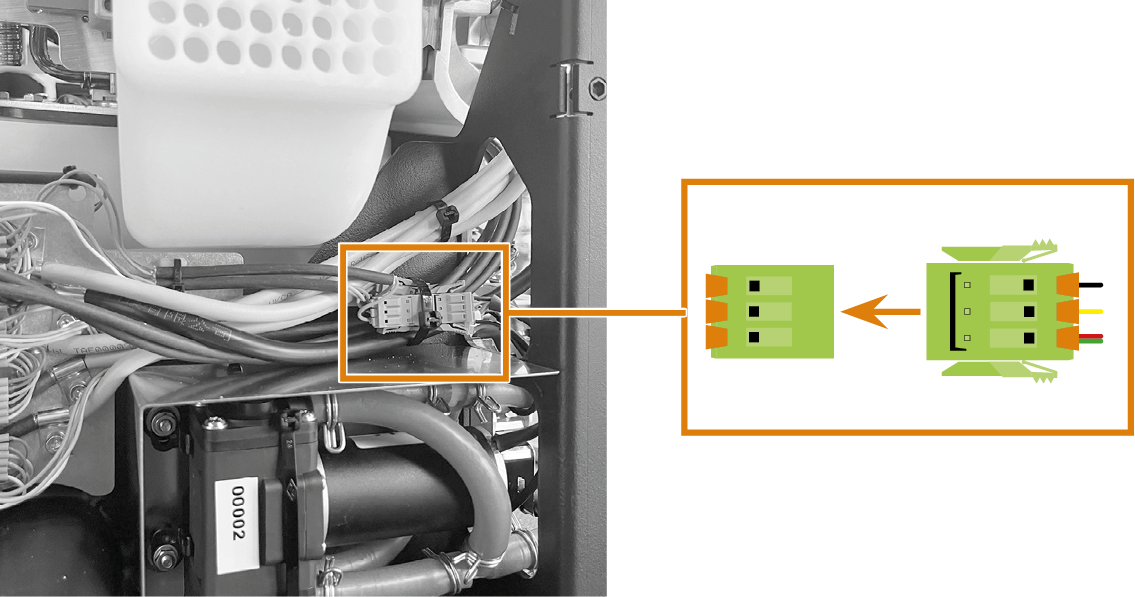

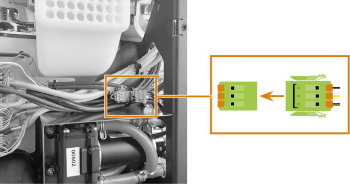

20. 将冷却液泵电缆插入机器中的相应接口。













21. 组装机器外壳。

     分解和组装机器外壳
