适用于： E3

更换坯料夹具

观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

  1. 准备好：

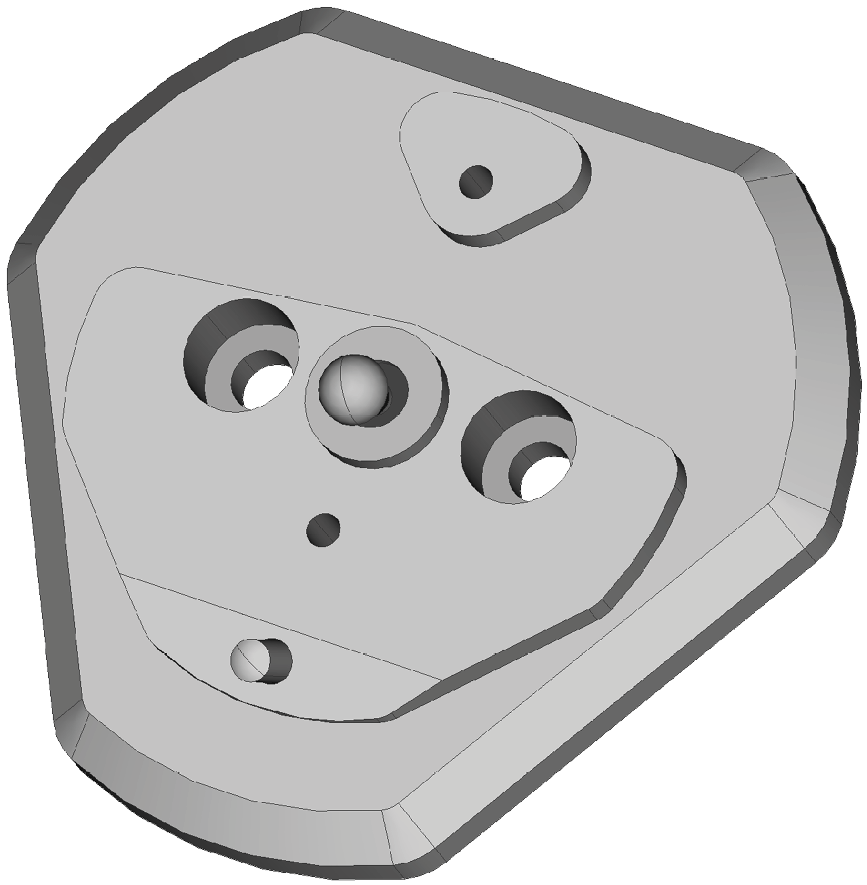

    • 1 x 备用坯料夹具



      未显示：

      2 x 气缸螺钉 (M4 x 10, TX20)

      2 x 齿盘

      2 x 盖帽 (M4)

    • 1 x 偏置螺丝刀 TX20

  2. 打开加工室门。

  3. 关闭机器的主电源开关。



  4. 断开机器与所有线路的连接。

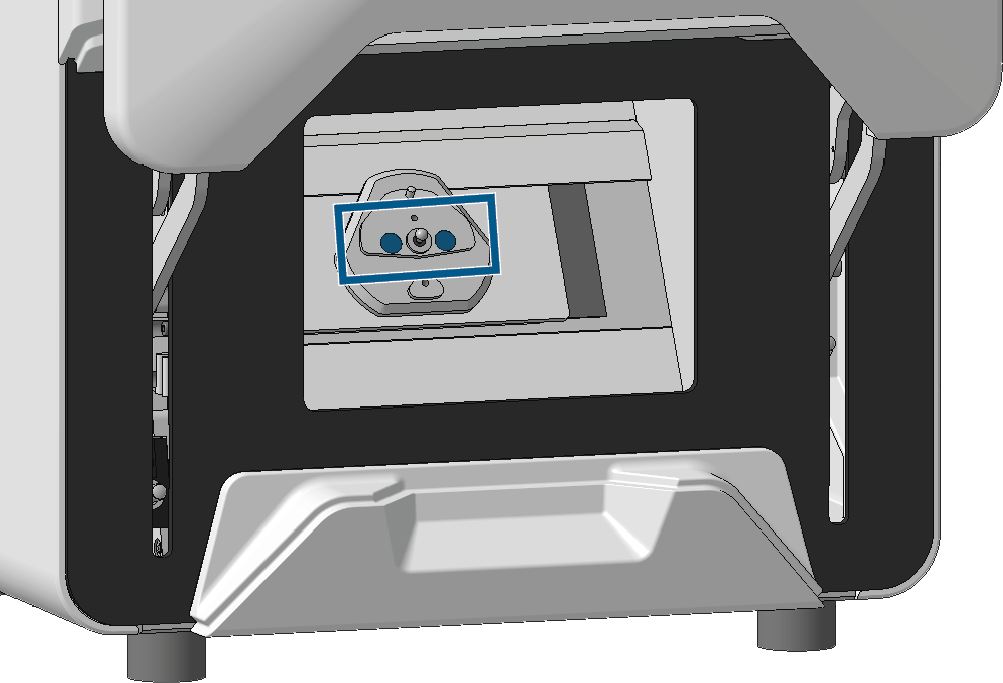

  5. 用扁平钝头工具从坯料夹具的螺丝上取出盖帽（标记为蓝色）。

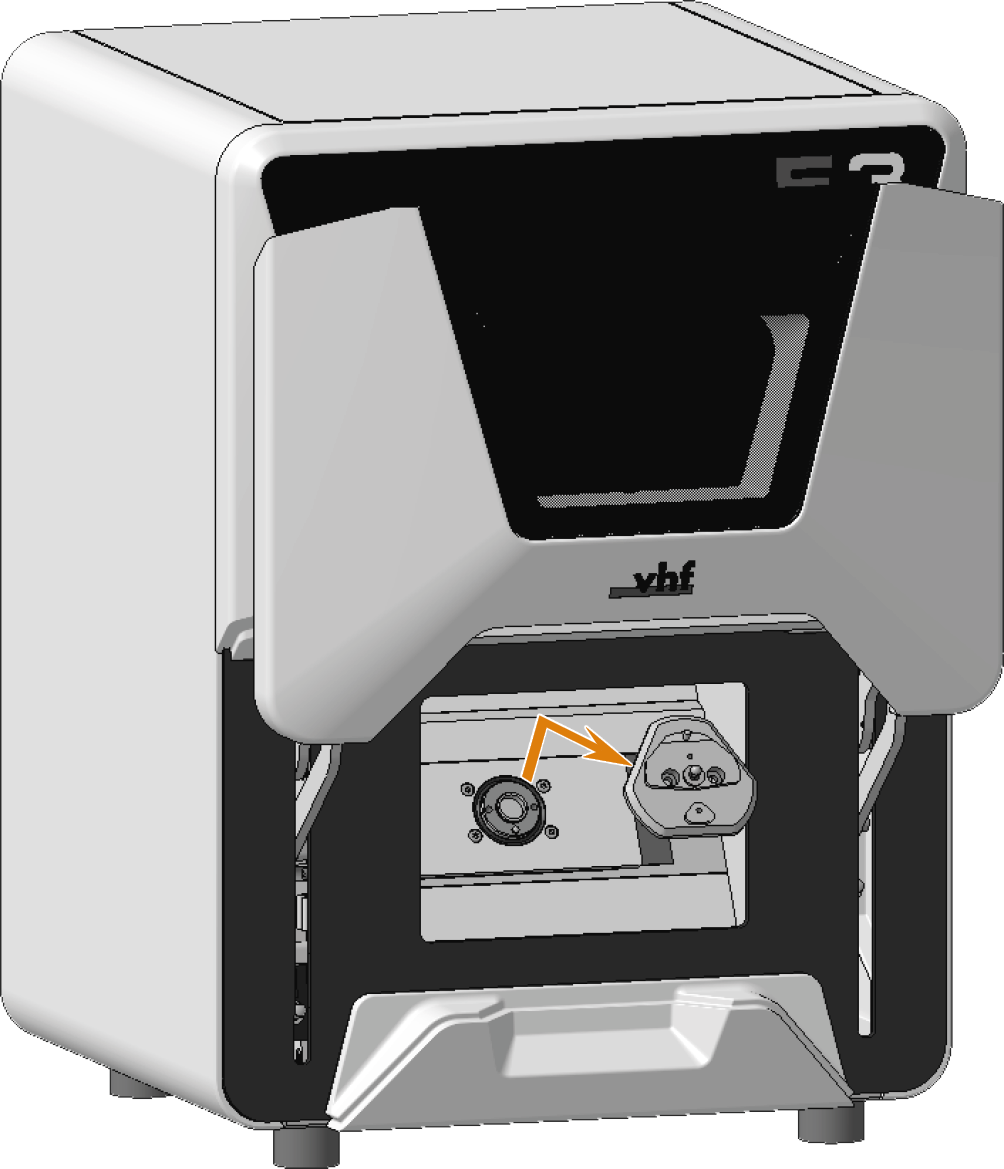

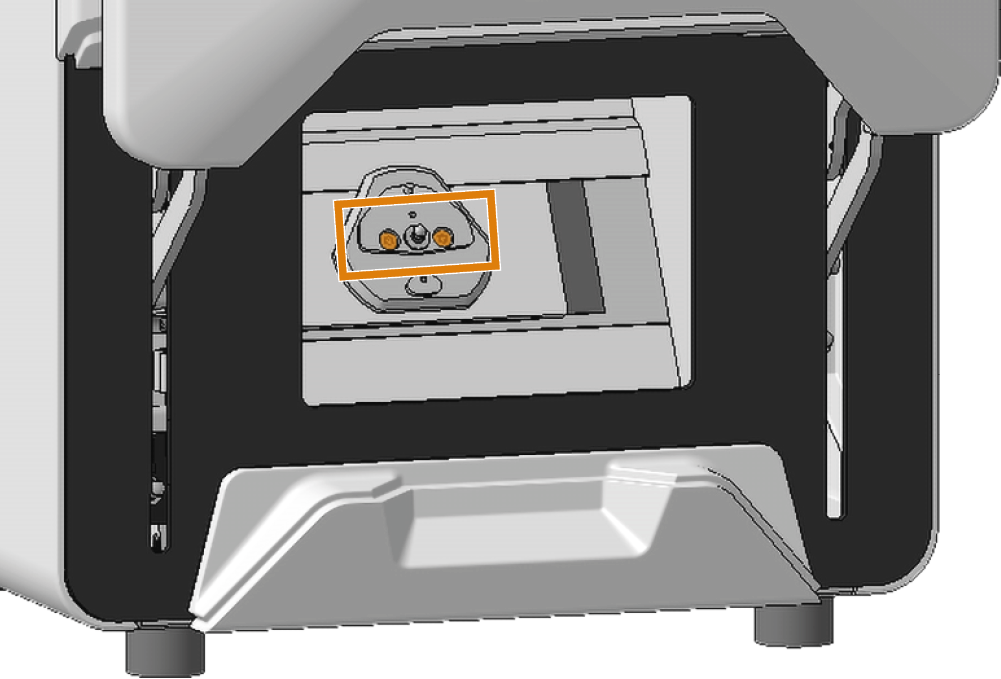

  6. 拧下螺丝（标记为橙色），从机器上取出坯料夹具。

    7.





  7. 拿起备用坯料夹具。

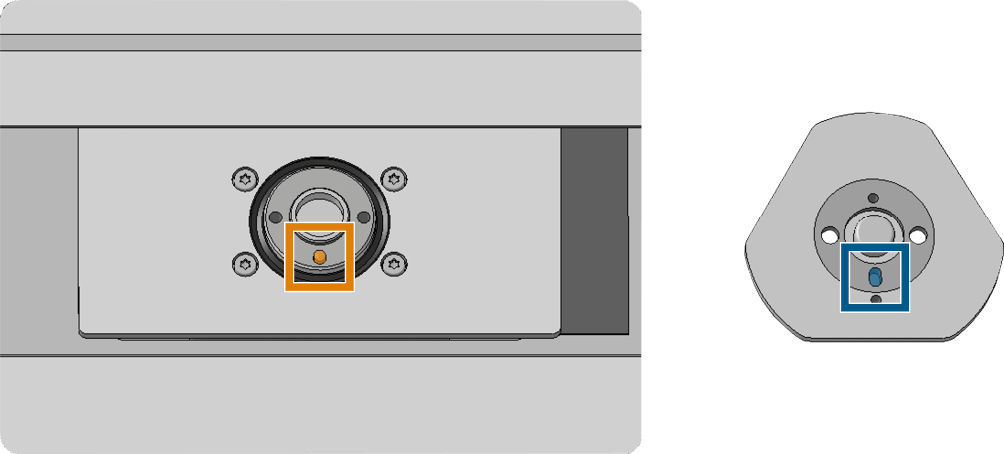

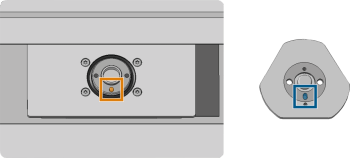

  8. 将坯料夹具底部的凹槽（标记为蓝色）对准机器中的定位销（标记为橙色），然后放入坯料夹具。

    9.



  9. 将备件的螺钉与齿盘组装在一起。

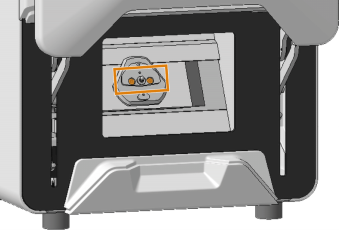

  10. 用 2 颗螺丝（标记为橙色）拧紧坯料夹具。

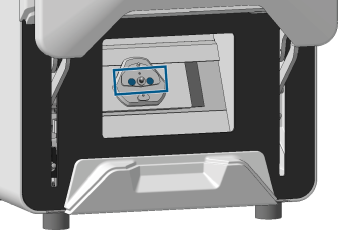

  11. 将两个盖帽（标记为蓝色）放在螺丝头上。

    12.



  12. 铣削测试盘并在必要时校准机器。

    校准轴
