适用于： E3

清洁主轴的夹头卡盘

注意

用压缩空气清洁时主轴损坏

如果用压缩空气清洁夹头卡盘，主轴轴承可能会损坏。

  • 仅使用正确的维修套件来清洁夹头卡盘。

本说明适用于清洁和更换夹头。新夹头在安装前不需要用刷子清洗。

  1. 从机器附件中准备好下列物体：

    • 夹紧扳手

    • 叉形扳手

    • 清洁锥

    • 夹头的清洁刷

    2. 观看视频

    YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

  2. 通过在 DentalCNC 中的加工视图中选择所示图标，将轴移动到换刀位。

  3. 小心！戴上手套。

  4. 打开加工室门。

  5. 从夹头上取下车针。

    从夹头中取出刀具

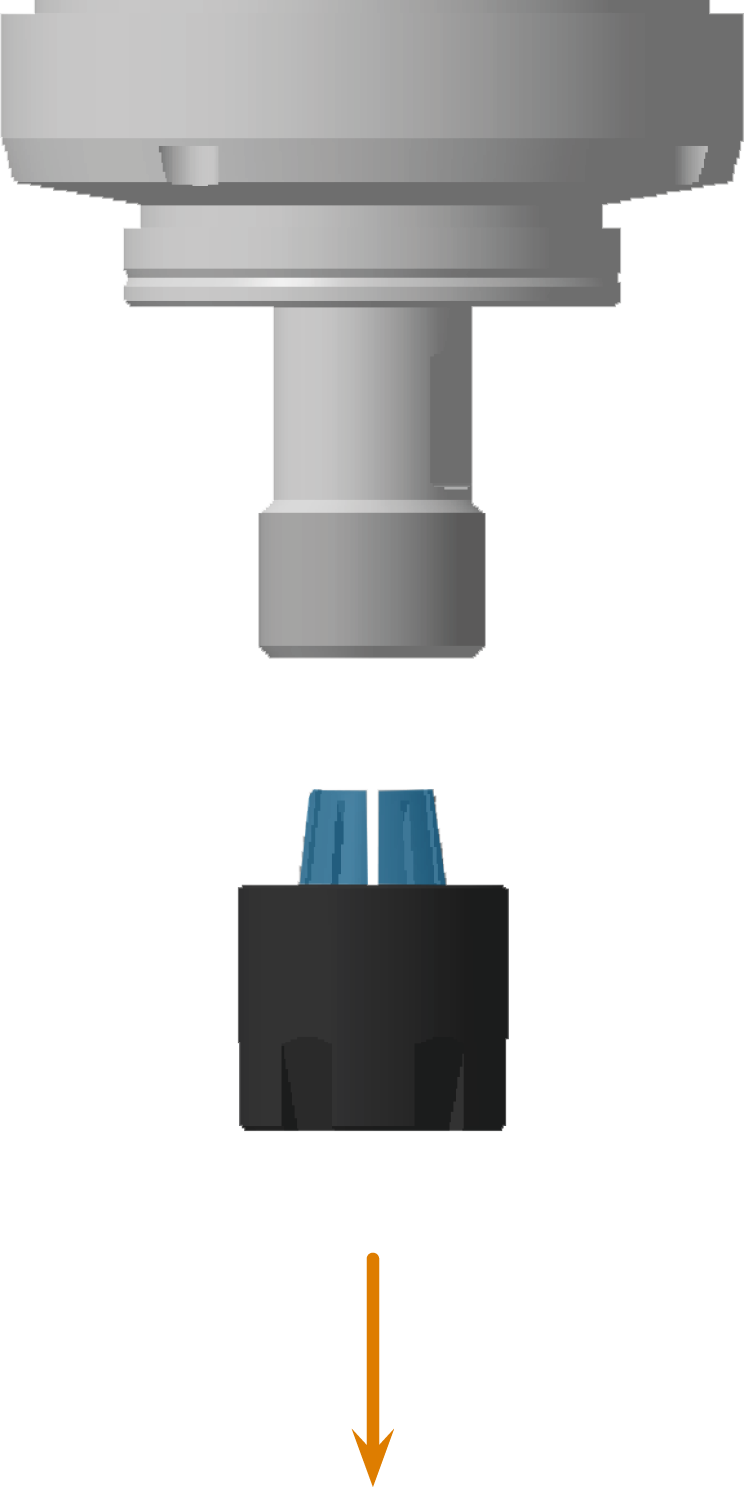

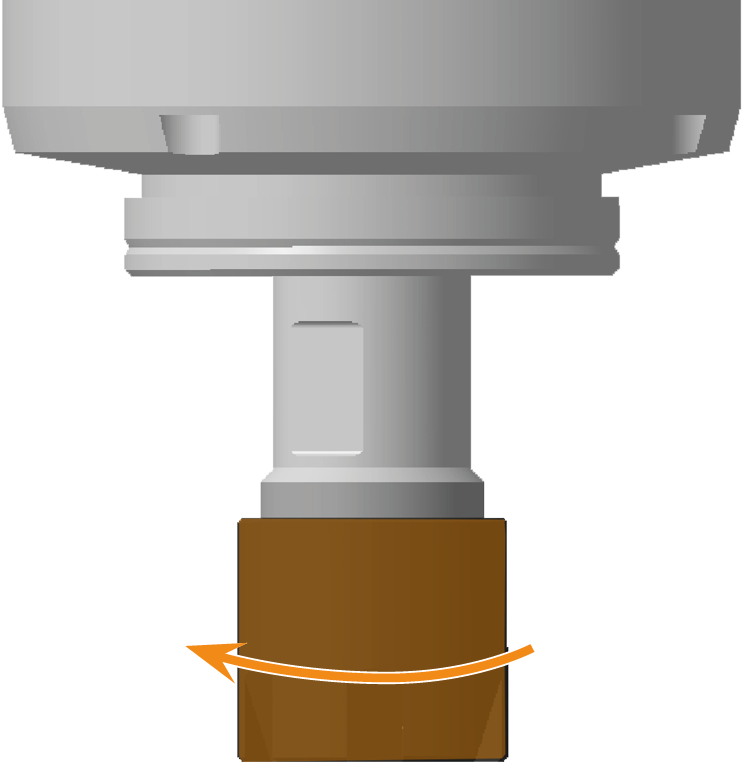

  6. 逆时针旋转夹紧螺母（标记为橙色），使其完全脱离主轴，并将其与夹头（标记为蓝色）一起从机器上取出。





  7. 将夹头和夹紧螺母放在方便拿取的位置。

  8. 使用清洁锥清洁主轴的内锥。

    9. 清洁主轴的内锥

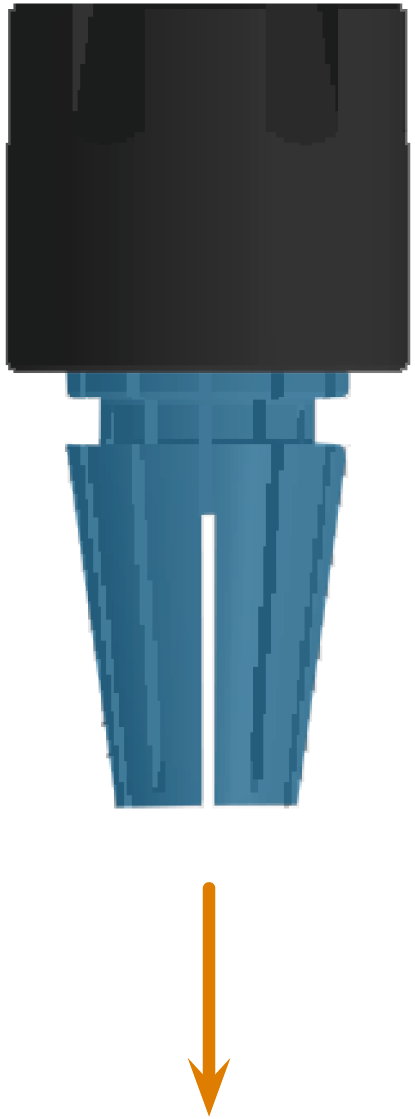

  9. 从夹紧螺母中拆出夹头（标记为蓝色）。



  10. 用清洁刷清洁夹头：

    1. 将刷子插入夹头卡盘中，直到刷子的末端与夹头卡盘的末端对齐。

      2. 刷子的末端用垂直橙色线标出

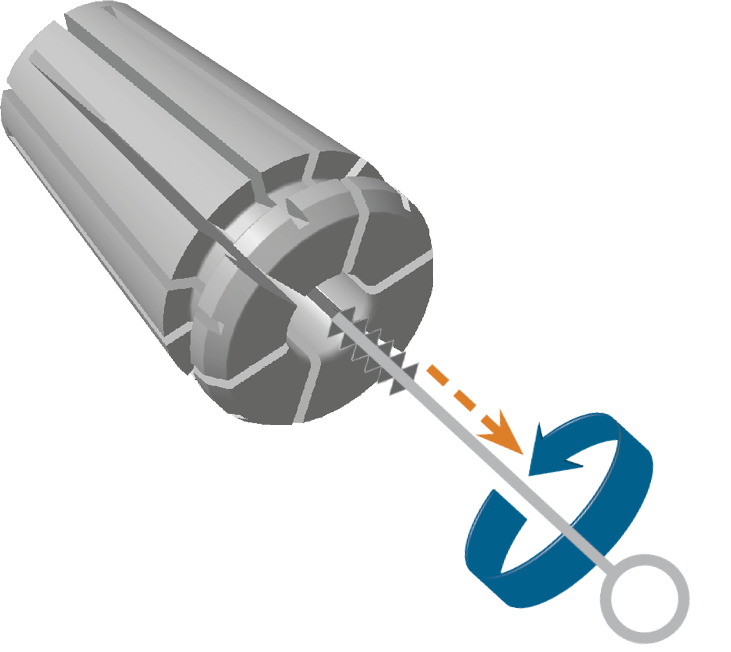

    2. 迅速将刷子从夹头卡盘中拉出，同时旋转刷子。

      清洁夹头卡盘

    3. 多次重复最后 2 个步骤。

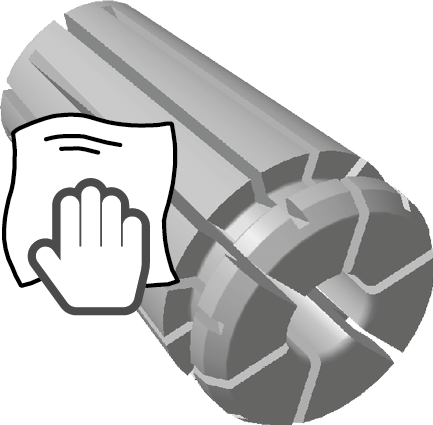

  11. 用干净的干布彻底清洁夹头卡盘的整个外表面。

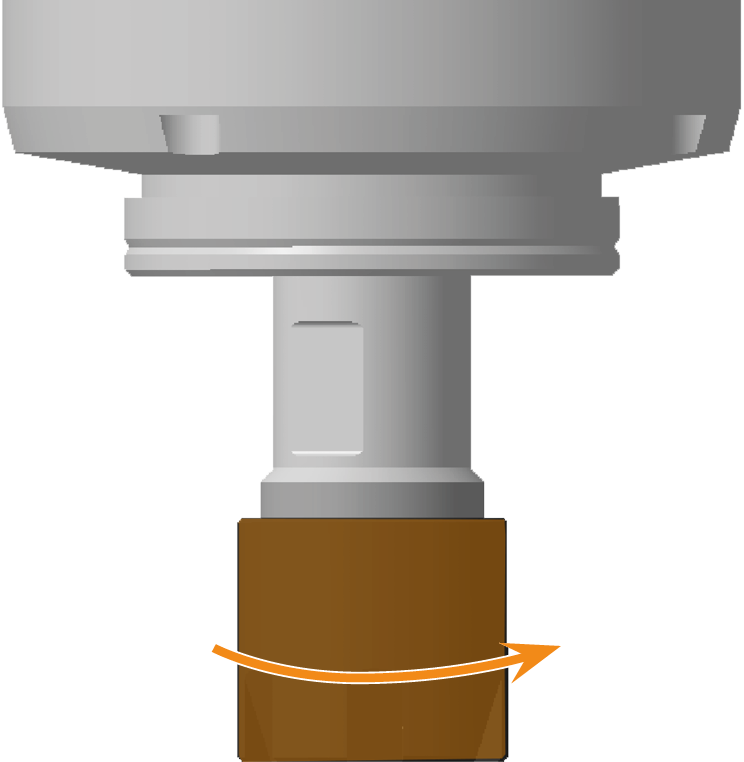

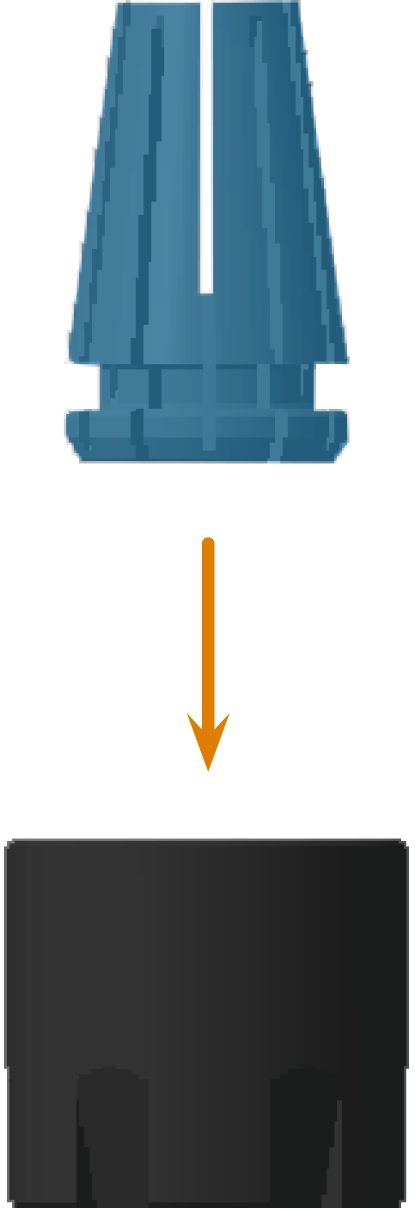

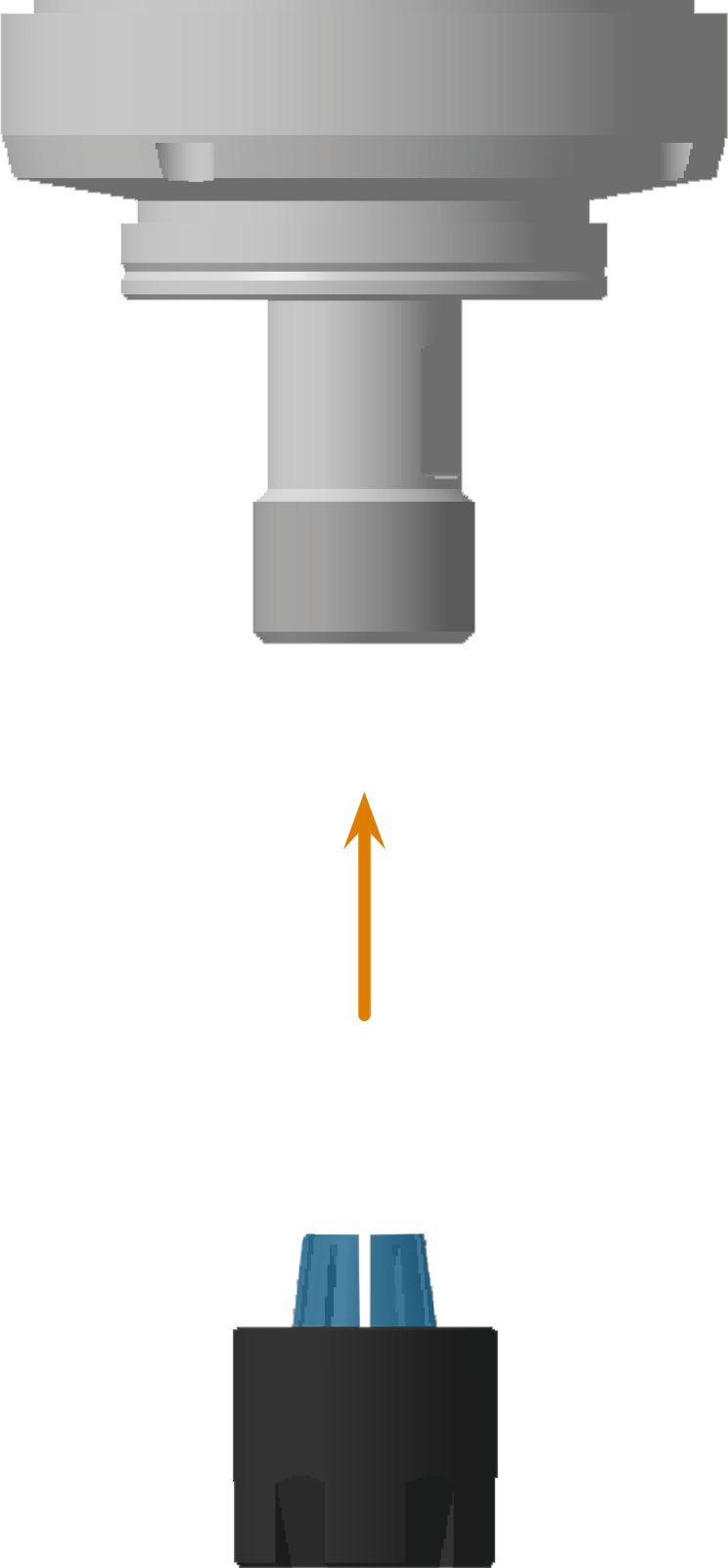

  12. 将夹头（标记为蓝色）装入夹紧螺母（标记为橙色）中，用手将夹紧螺母朝主轴上顺时针旋转约 1 圈。

    注意！ 只需将夹紧螺母转动到初步固定在主轴上即可。在没有插入刀具的情况下，切勿拧紧夹紧螺母。







  13. 将刀具重新安装到夹头中。

    将刀具插入夹头

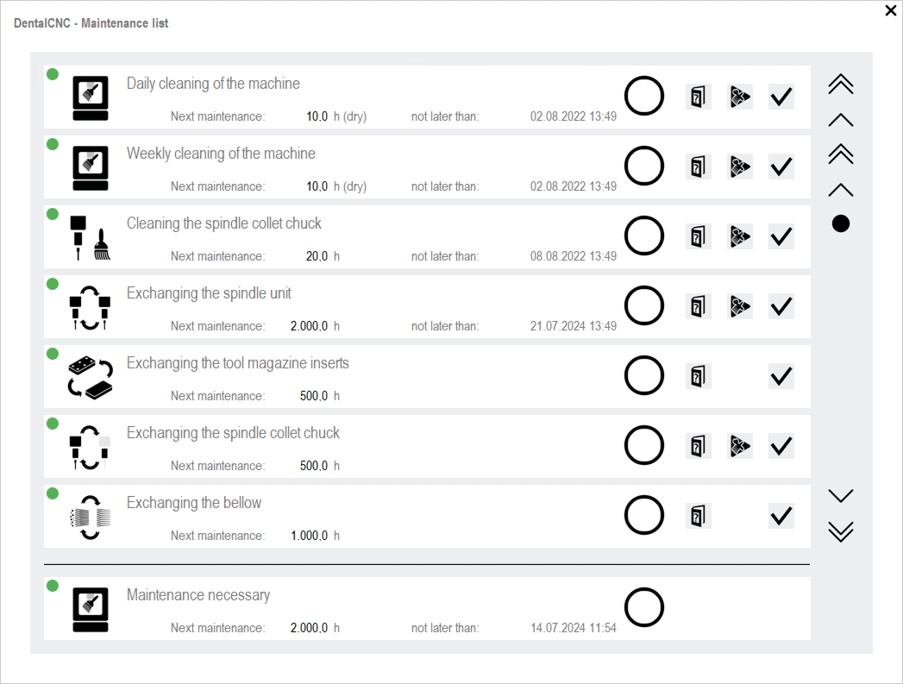

  14. 在主图标栏中选择以下图标来打开 维护部分窗口：





  15. 选择显示的条目图标清洁主轴的夹头卡盘。
