适用于： E3

插入和更换车针

→

→

→

→

观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

注意

如果使用不正确的车针会损坏主轴或车针位置

不正确的刀具会损坏夹头卡盘的主轴和/或刀具位置。

  • 仅使用车针柄上倒角足够大的车针。

  • 根据 DIN 471-A3 安装紧固环作为止动环。

  • 遵守 技术数据 章节中的其他规格。

机床通常使用同一刀具完成所有加工任务。在以下情况下，您必须插入或更换刀具：

  • 当刀具的刀具寿命到期时
  • 当刀具损坏或磨损时
  • 如果需要使用标准刀具以外的刀具

在 DentalCNC 中，可以检查所需的刀具及刀具寿命。加工任务所需的刀具必须分配到虚拟刀库中，更换刀具后必须重置刀具寿命。为此请使用加工和刀具管理两个视图：

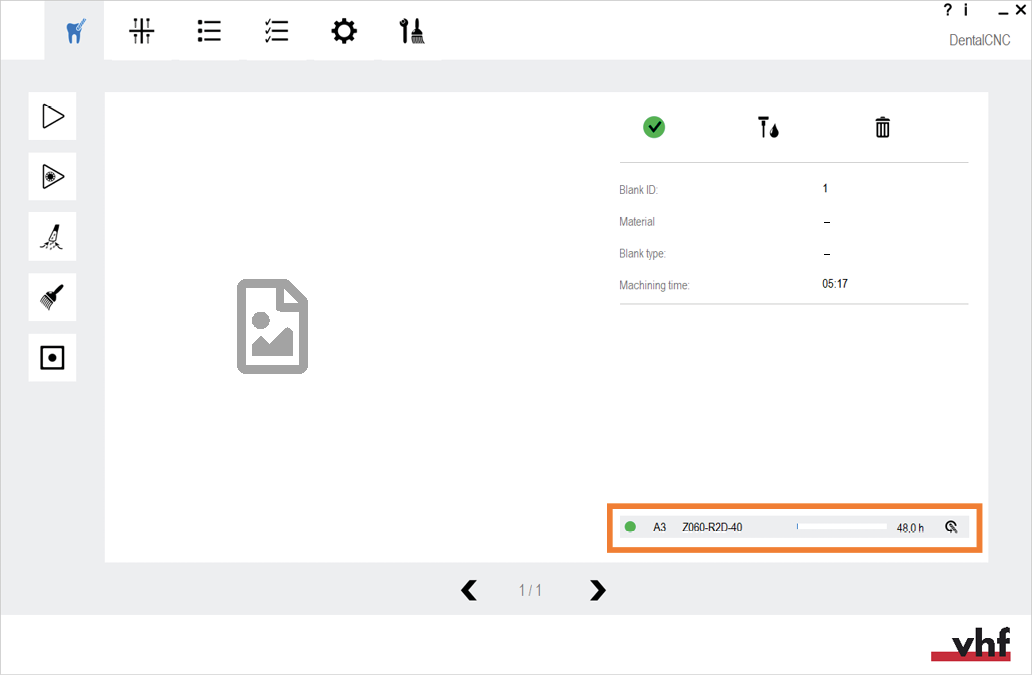

  • DentalCNC 在加工视图中显示加工任务所需的刀具（标记为橙色）及其刀具寿命。

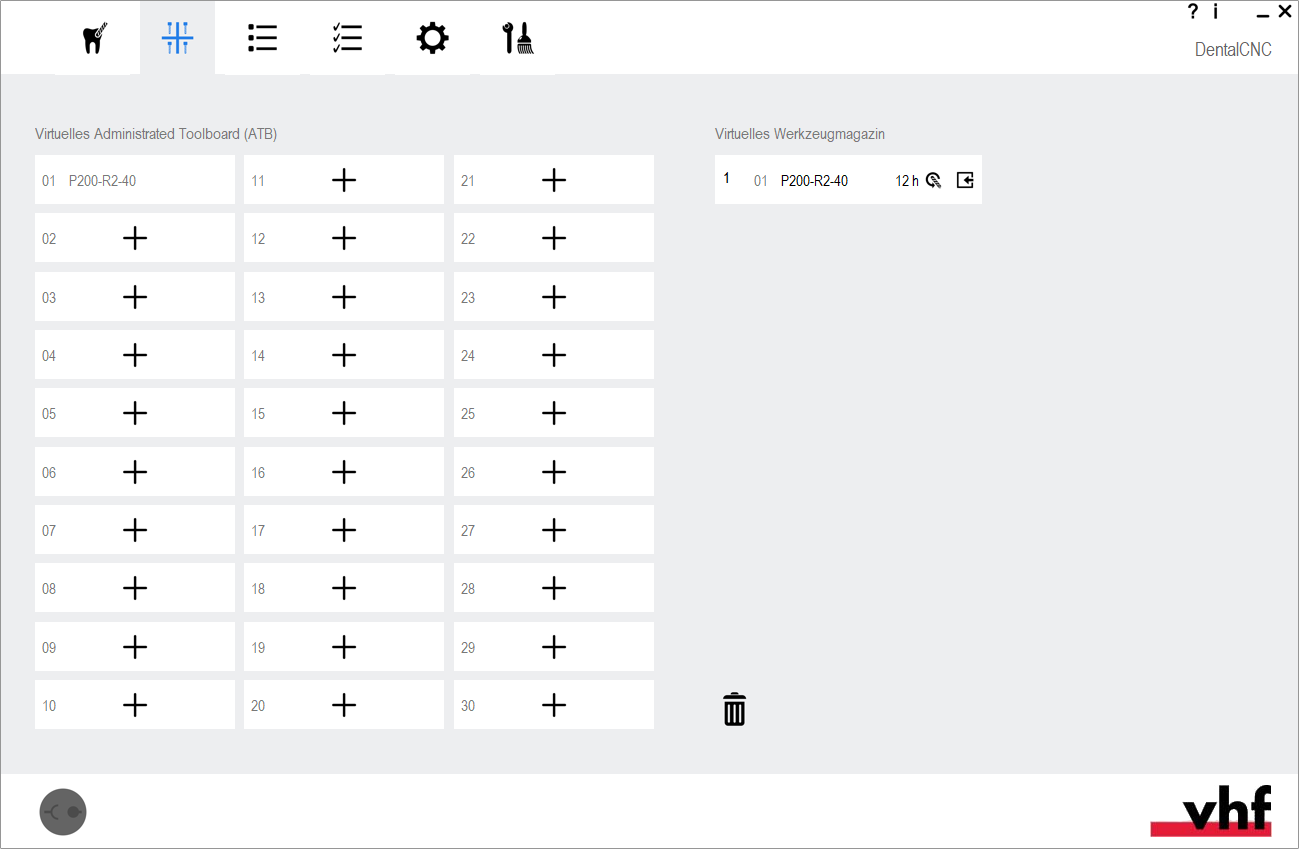

  • 在 DentalCNC 中的 刀具管理 视图中可添加刀具，将它们分配到虚拟刀库中，并重置刀具寿命。



将刀具插入夹头

  1. 小心！戴上手套。

  2. 确保以下内容：

    从夹头中取出刀具

    • 主轴处于换刀位。

    • 加工室门已打开。

    • 夹紧螺母已松开，刀具已取出。

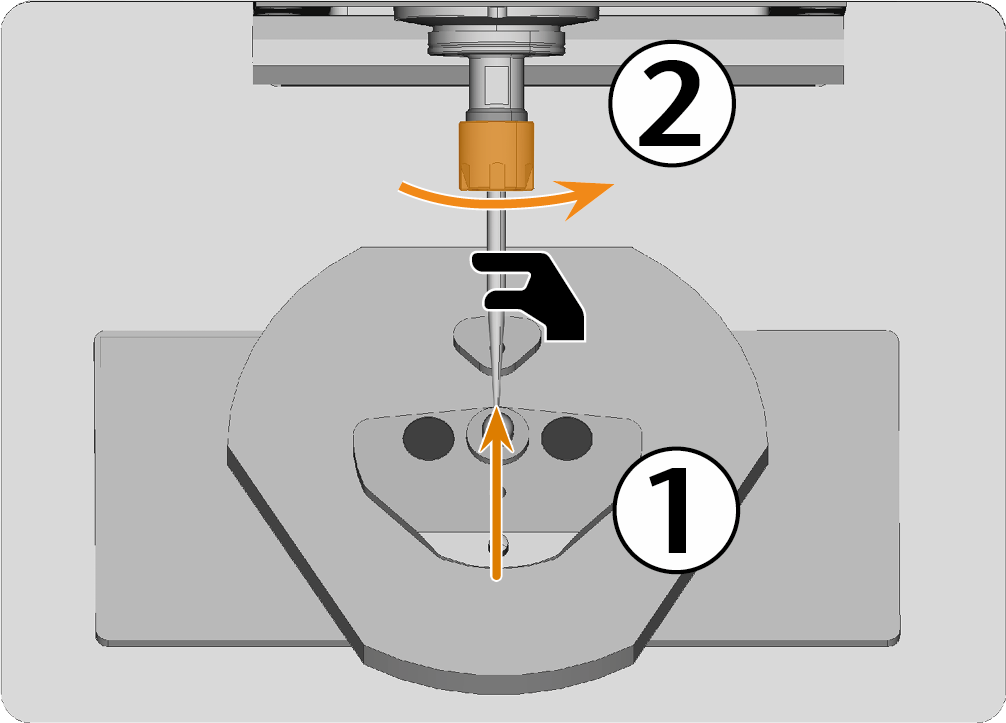

  3. 将新刀具的心轴插入到夹头中的止停位置。用一只手握住主轴和刀具。

  4. 用手顺时针转动夹紧螺母，直至可感觉到有阻力、刀具被夹头夹住。

    5.

  5. 将夹紧螺母（标记为橙色）完全拧紧：

    注意！ 当初步有阻力时，夹紧螺母并未完全拧紧。刀具在加工过程中可能会松动，造成损坏。

    1. 将开口扳手在主轴的平面上（标记为蓝色）就位。
    2. 用夹紧扳手顺时针拧紧夹紧螺母。在此过程中，请在夹紧螺母初步达到第一级阻力后继续拧紧，确保夹紧螺母完全拧紧。



  6. 如果刀具替换了相同类型的旧刀具，请重置刀具寿命。

    换刀时重置剩余刀具寿命

  7. 如果已经使用了库存中的另一个刀具，请将其分配到虚拟刀具库中。如果是额外的新刀具，请首先将其添加到虚拟车针管理面板中。

从夹头中取出刀具

  1. 通过在 DentalCNC 中的加工视图中选择所示图标，将轴移动到换刀位。

  2. 小心！戴上手套。

  3. 打开加工室门。

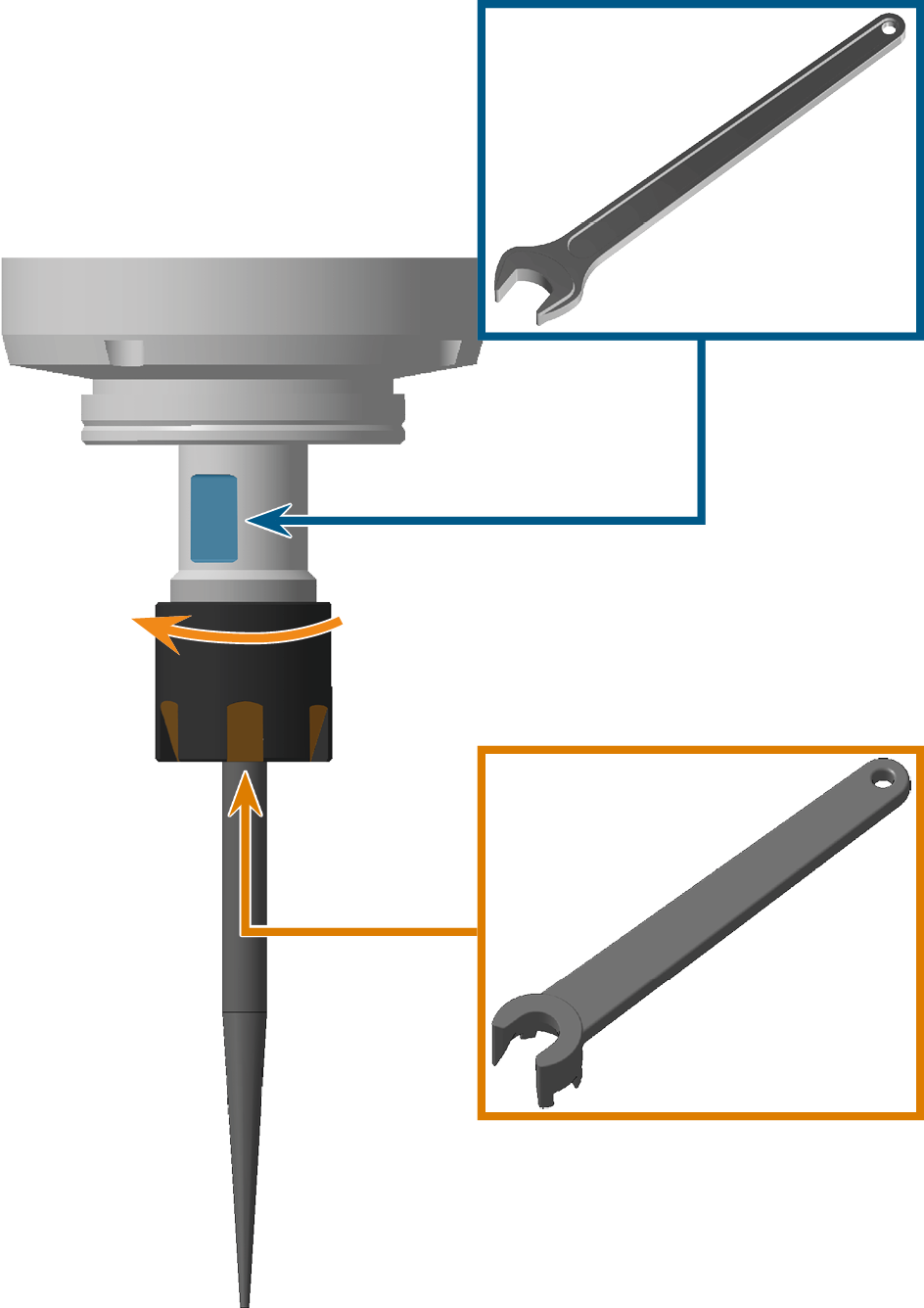

  4. 松开夹紧螺母（标记为橙色）：

    1. 将开口扳手在主轴的平面上（标记为蓝色）就位。
    2. 用夹紧扳手逆时针转动夹紧螺母约 1/ 4圈，直至夹紧螺母可以用手移动。

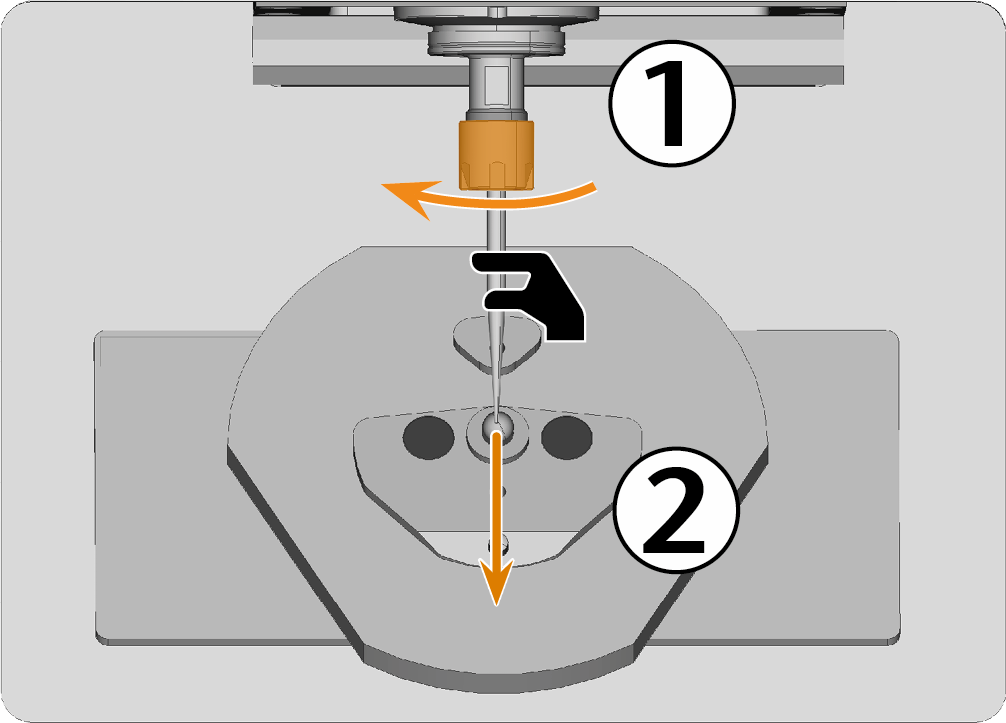

  5. 用一只手握住刀具和主轴，用另一只手逆时针旋转夹紧螺母（标记为橙色），直至刀具松动。

  6. 从夹头上取出旧刀具。

    7.

  7. 如果您将刀具退回库存或不再使用该刀具类型，请相应地配置 DentalCNC。
