在排版视图中排版物体

以下工作流程足以满足许多作业的需求：

1. 在顶视图中水平和垂直放置物体。
2. 在顶视图中绕 Z 轴旋转物体。
3. 检查所有型腔和钻孔是否正确。
4. 为具备无法识别钻孔的物体指定钻孔范围。
5. 为具备无法识别型腔的物体标记型腔。
6. 为所有物体设置连接杆。
• 完成

以下工作流程涵盖了排版的所有方面。请注意，即使处理复杂的作业，也不需要执行下面列出的每个步骤。

1. 删除任何不正确加工区域。
2. 更改任何不正确的物体状态并删除不需要的作业。
3. 在顶视图中水平和垂直放置物体。
4. 在顶视图中绕 Z 轴旋转物体。
5. 调整物体的高度位置以及/或者绕 X/Y 轴旋转它们（多层坯体）。
6. 检查所有型腔和钻孔是否正确。
7. 为具备无法识别钻孔的物体指定钻孔范围。
8. 为具备无法识别型腔的物体标记型腔。

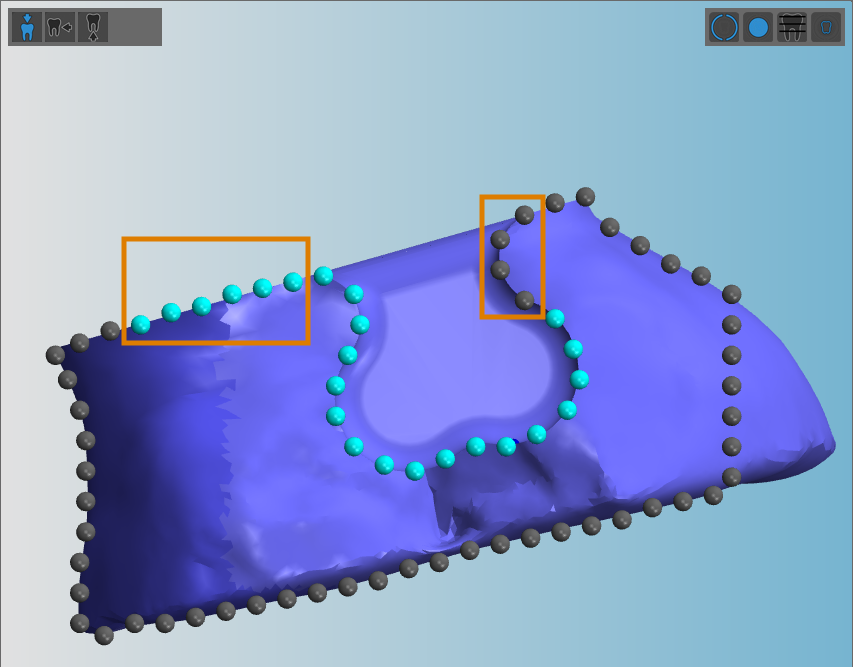

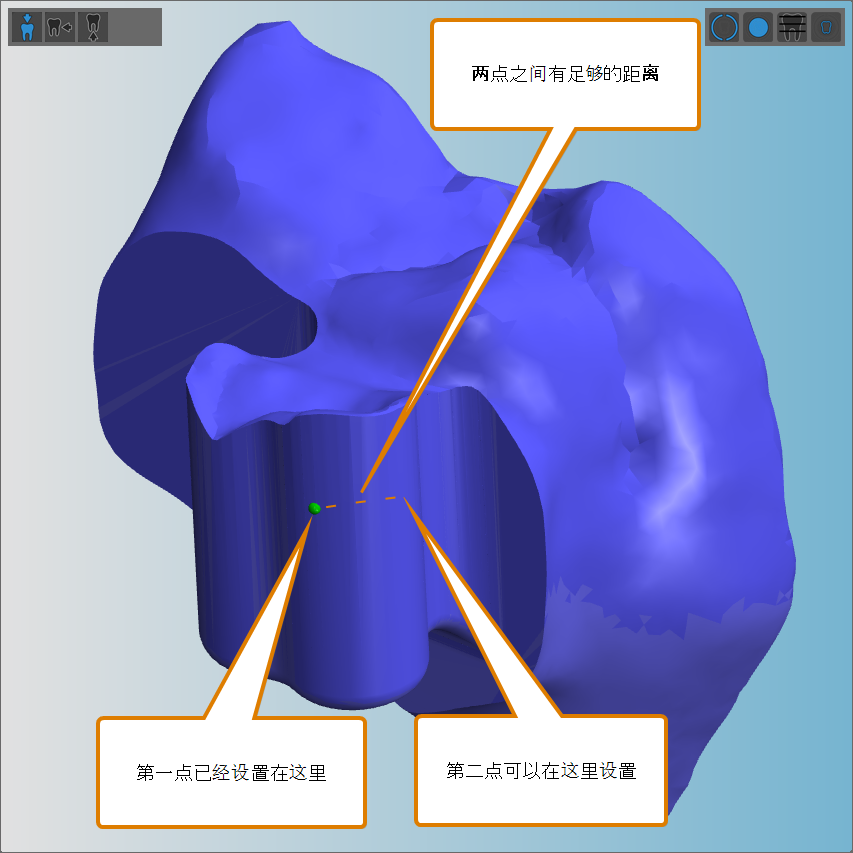

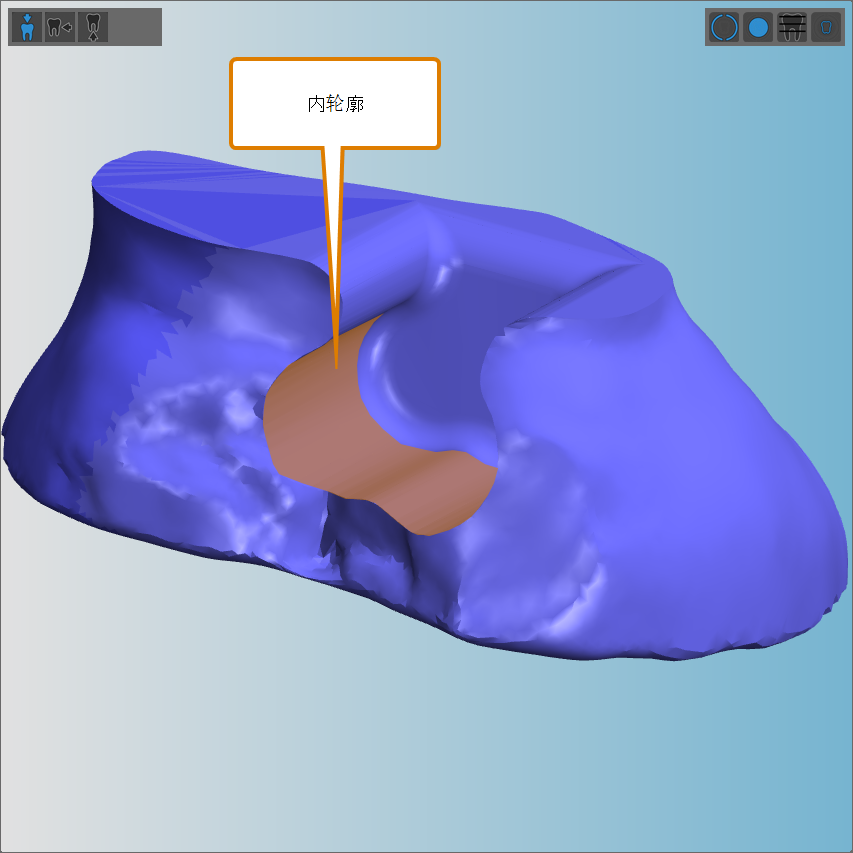

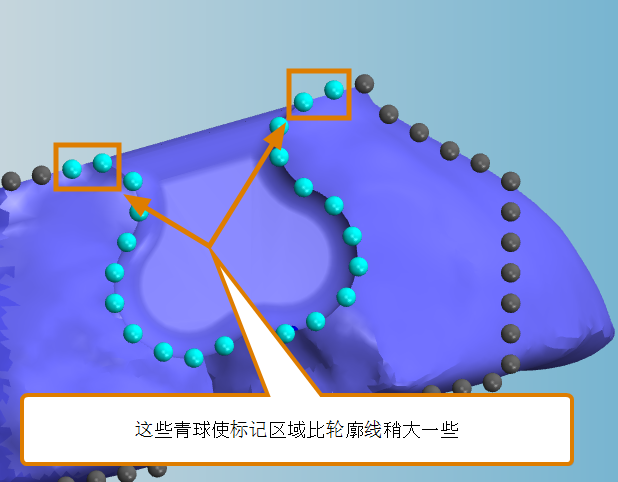

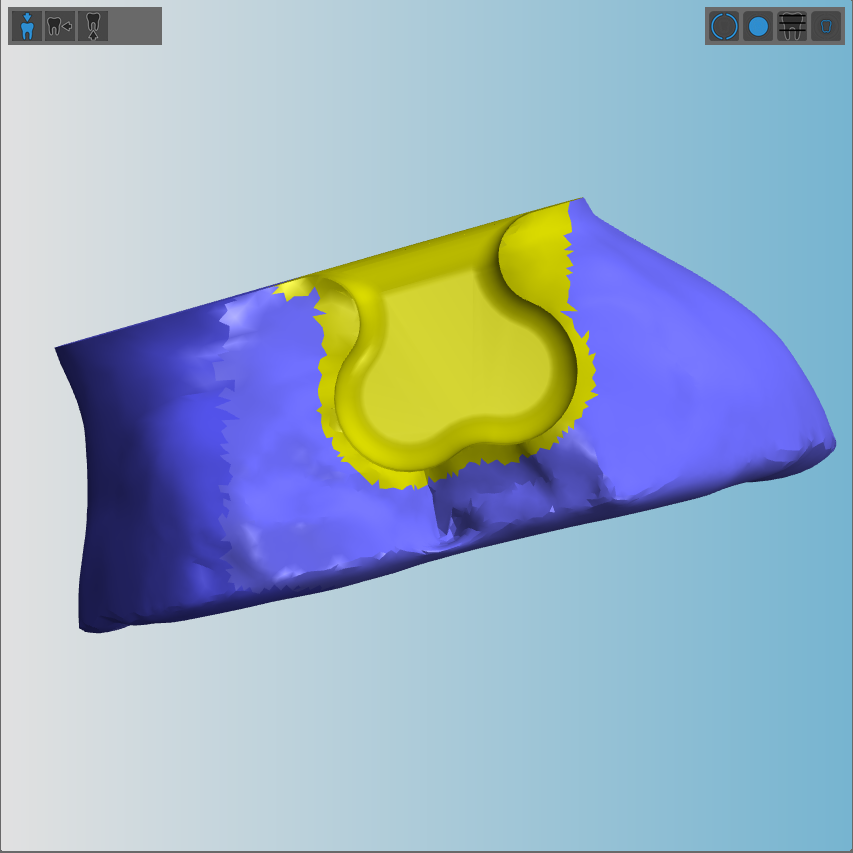

9. 为带有一个精密附件的物体标记精密附件。

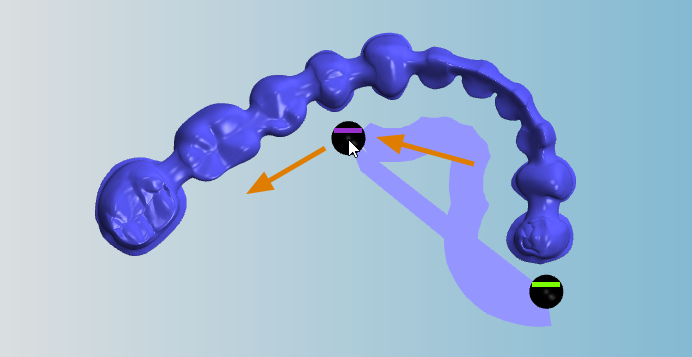

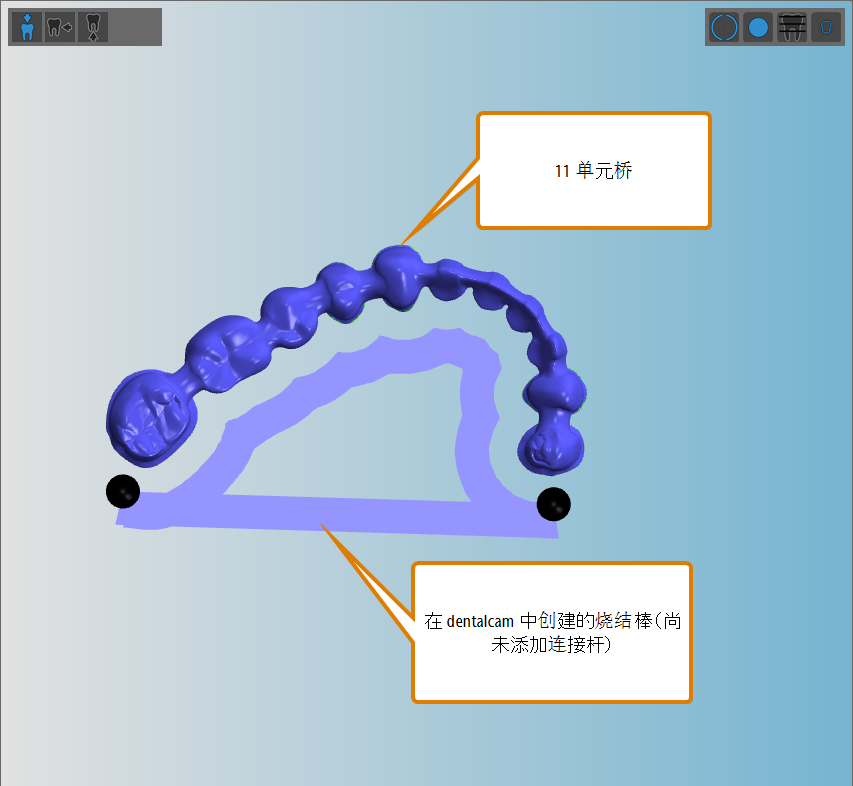

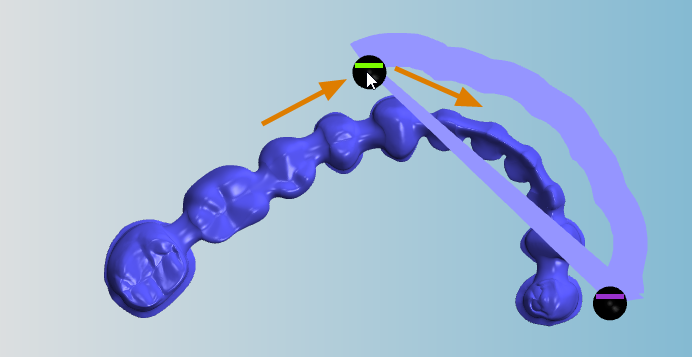

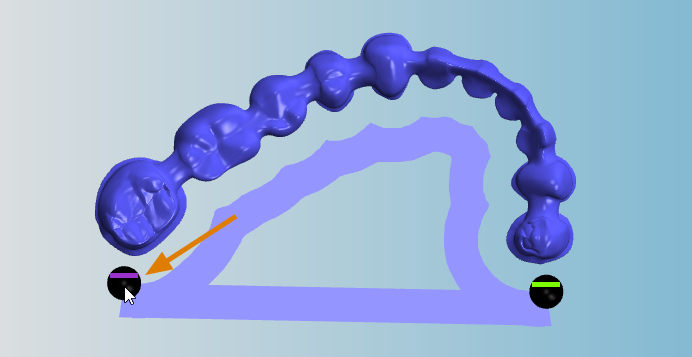

10. 为需要烧结棒的物体创建烧结棒。

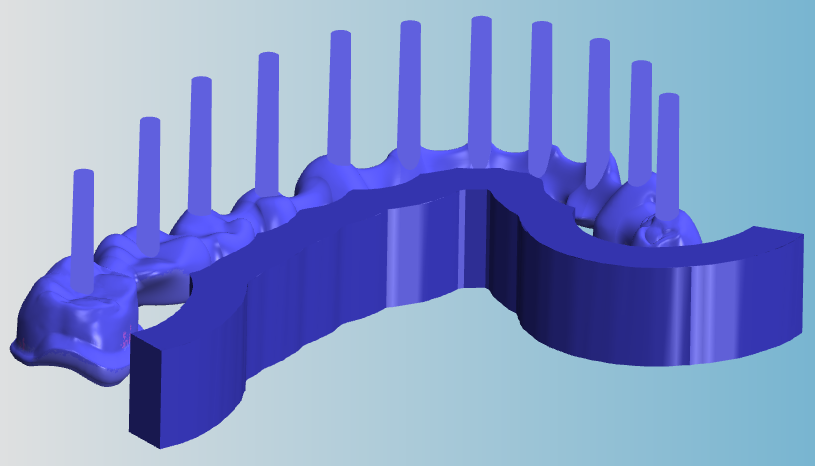

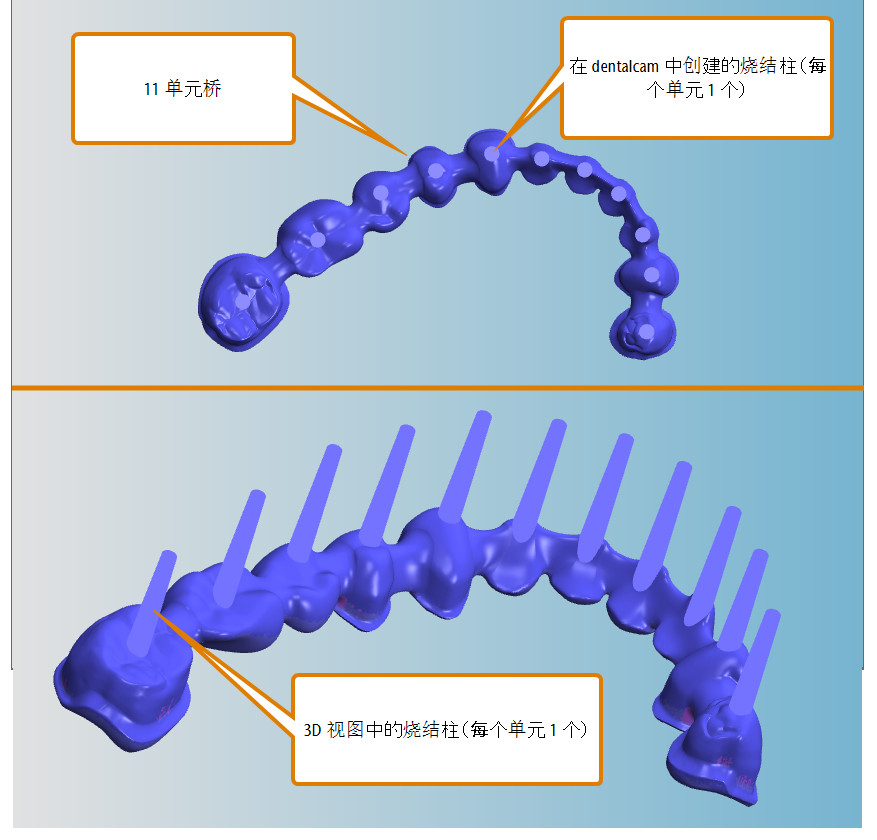

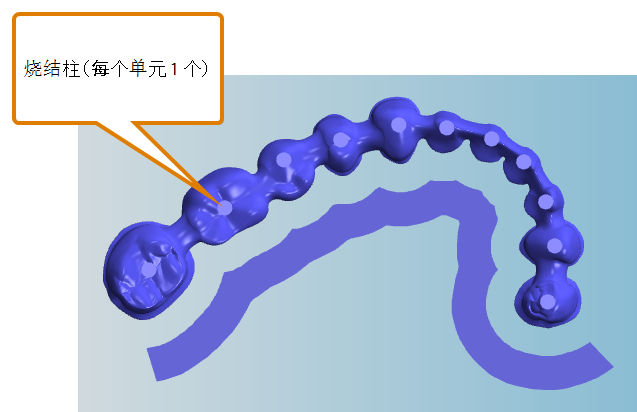

11. 为需要烧结柱的物体设置烧结柱。

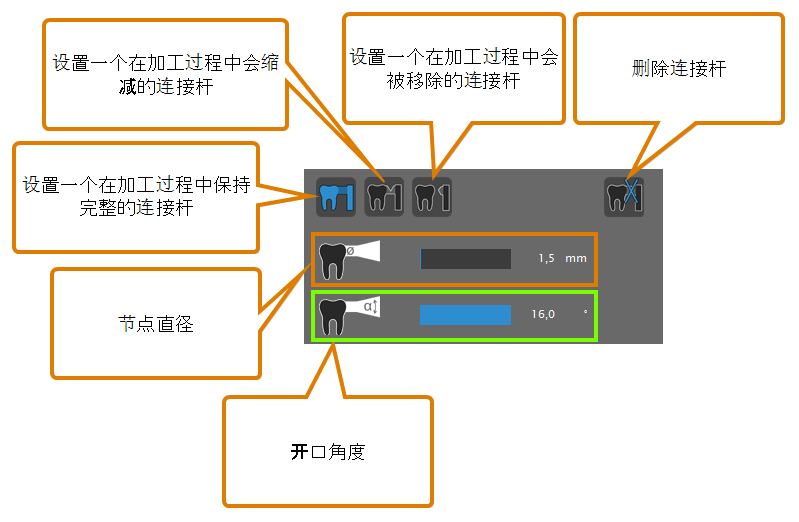

12. 为所有物体设置连接杆。
• 完成

胚料显示图为您的胚料提供了良好的直观呈现，但有时您需要隐藏某些元素才能更清晰地查看排版后的物体。胚料显示图的右上角有 4 个图标，您可以使用它们隐藏或显示胚料显示的某些元素：

用于隐藏/显示坯体显示中某些元素的图标

隐藏/显示胚料夹具

• 如要隐藏或显示胚料夹具，请选择以下图标：

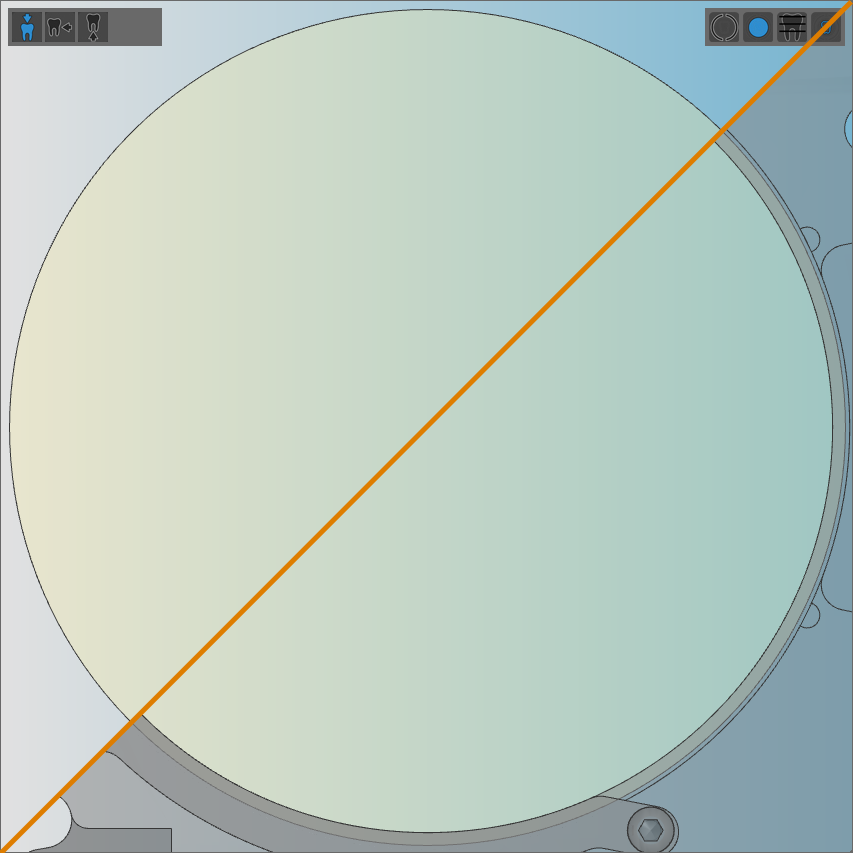

顶部部件：坯料夹具隐藏。底部部件：显示坯料夹具。

隐藏/显示胚料

在某些编辑步骤中，您可能希望隐藏胚料。此外，对于某些编辑步骤，DentalCAM 会自动隐藏胚料。在这些情况下，如果可以帮助您编辑物体，则可能需要手动显示胚料。

• 如要隐藏或显示胚料，请选择以下图标：

顶部部件：坯料盘隐藏。底部部件：坯料盘已隐藏

隐藏/显示多层毛坯层

将物体排版在多层胚料中时，将物体精确定位在不同颜色层中很重要。

由于 DentalCAM 必须在胚料“内部”绘制图层，因此默认情况下将图层隐藏，以使胚料的视觉呈现更清晰明了。如果需要它们进行编辑，则必须激活它们。

• 如要隐藏或显示图层，请选择以下图标：

在图层中定位物体时，您可能希望隐藏坯料盘本身（材料）以更好地查看物体。

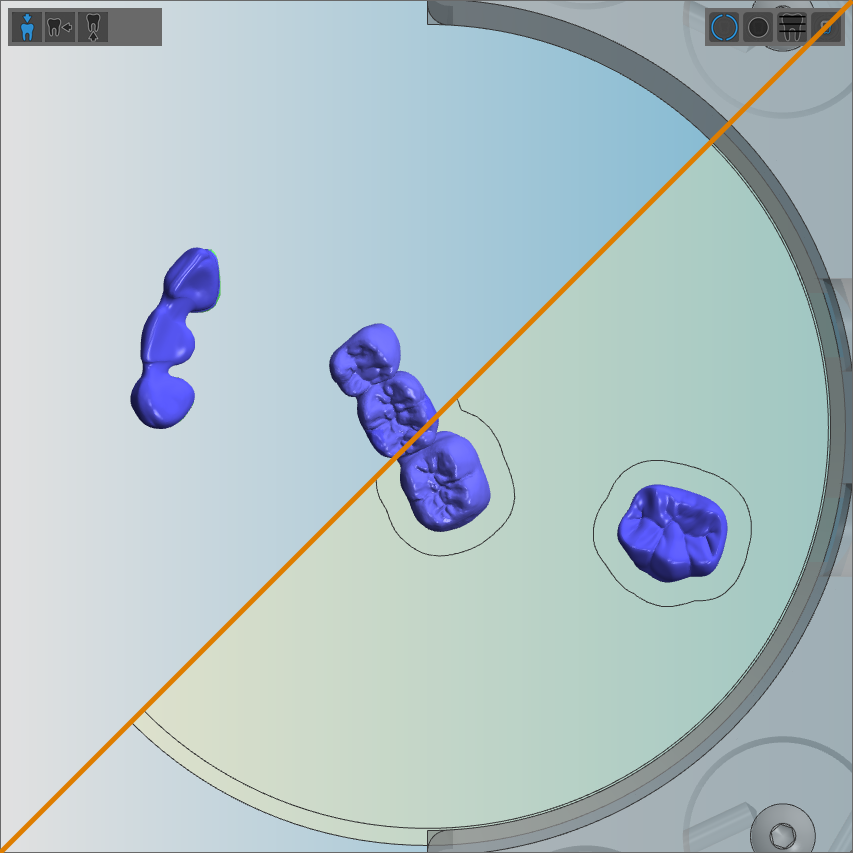

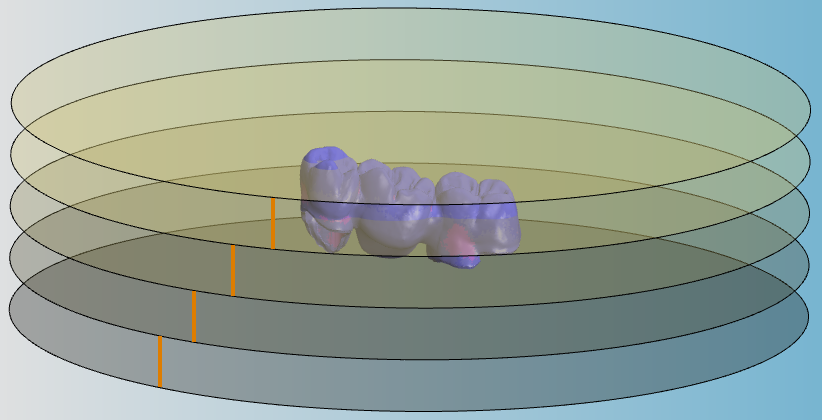

4 层坯料盘（以橙色线标记）材料、坯料夹具和加工区域被隐藏

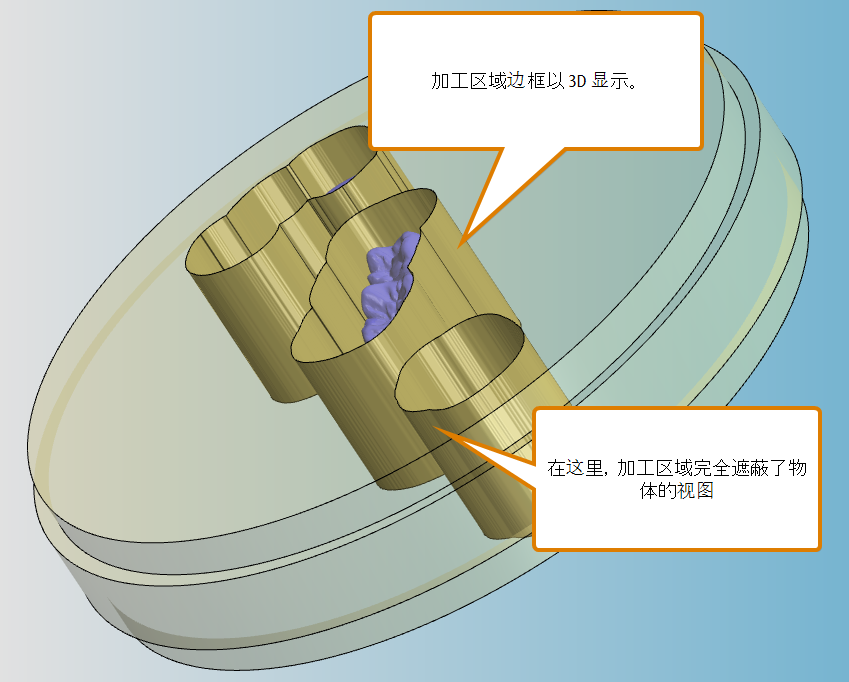

隐藏/显示物体周围的加工区域

加工区域是物体周围的铣削或磨削区域，该区域将物体与周围的材料分离。物体用连接杆与周围的材料或其他物体相连，并被连接杆固定到位。

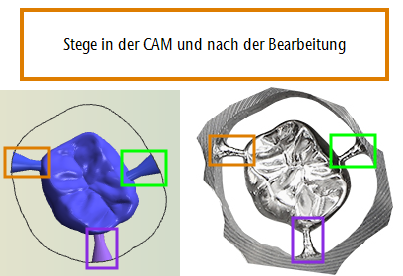

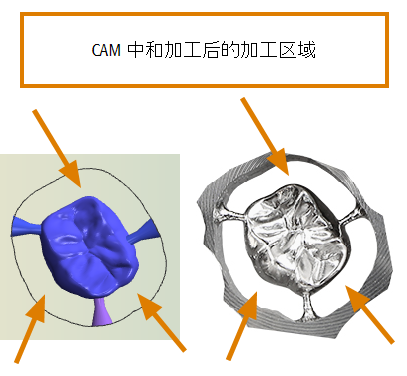

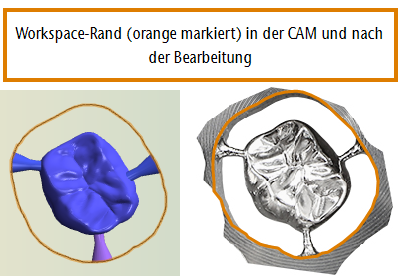

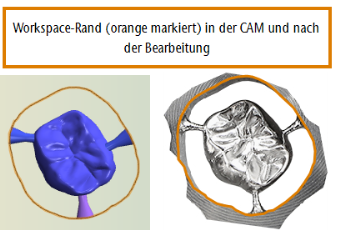

CAM 应用程序中和制造后的加工区域和连接杆

放置物体时，必须考虑加工区域，因为它们仅在某些情况下才可重叠。

您只能在胚料显示图中隐藏加工区域的直观呈现，但不能从物体中移除加工区域。加工区域将始终被铣削或磨削。

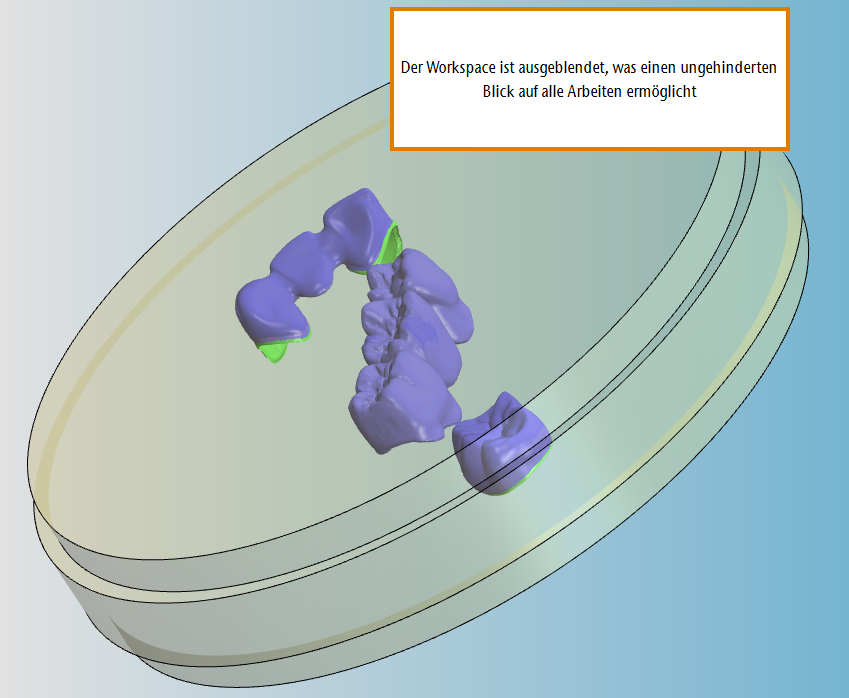

• 如要隐藏或显示物体的加工区域，请选择以下图标：

(a) 显示加工区域；(b) 隐藏加工区域

使用 3D 显示屏左上角的 3 个图标，您可以在几乎所有 3D 设计应用程序中都能找到的 3 个标准视图之间快速切换。

用于选择 3D 对象视图的图标

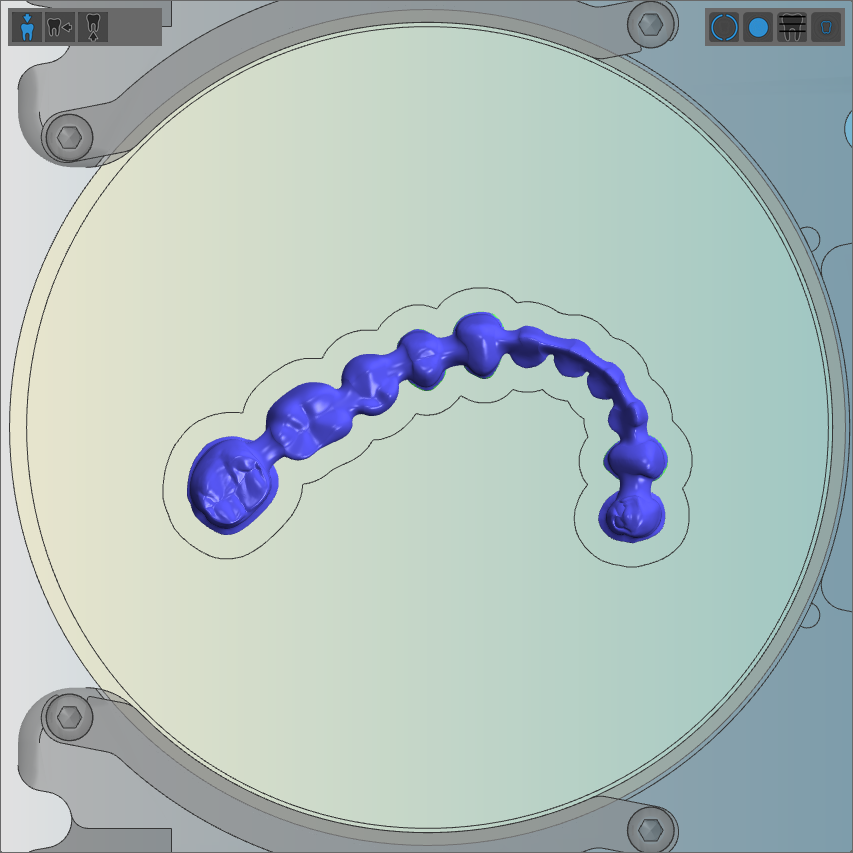

• 如要以固定的 2D 顶视图查看物体，请选择以下图标：
• 如要以可调整的 3D 视图查看物体，请选择以下图标：
• 如要以可调整的 3D 视图从下方查看物体，请选择以下图标：

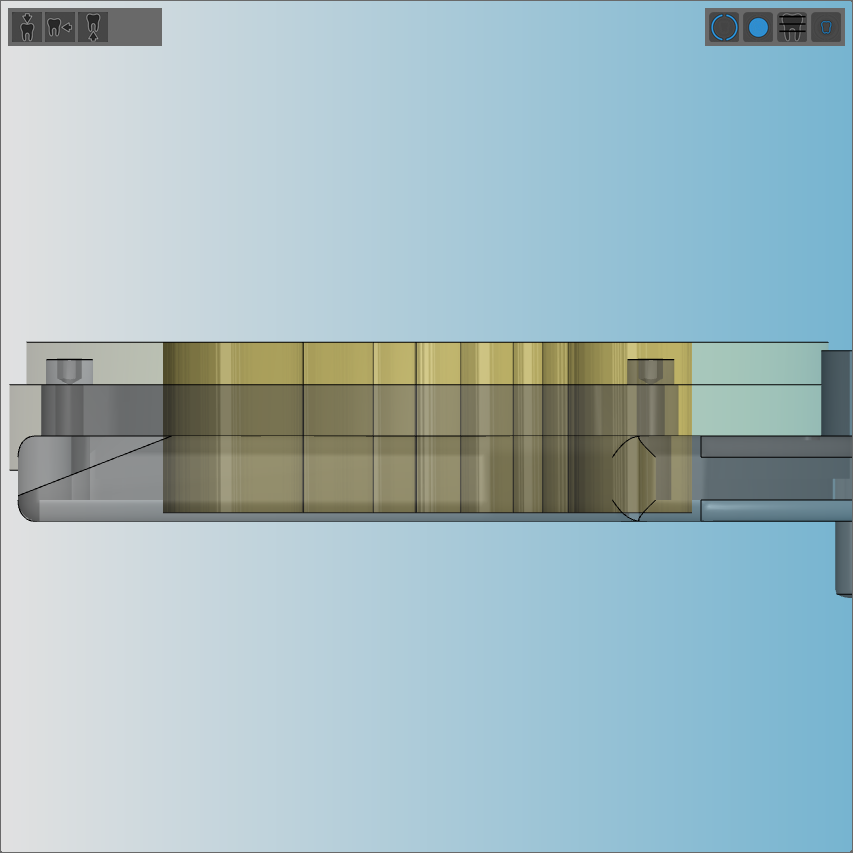

顶视图、侧视图、底视图（从左到右）

如何在排版期间使用不同的视图

这三个视图使您可以非常有效地在排版期间执行特定的任务：

• 顶视图非常适合在水平和垂直方向（即在 X 和 Y 方向上）放置物体以及设置连接杆/烧结柱。
• 侧视图非常适合从所有角度查看物体，以此在胚料“内部”验证并调整物体（在 Z 方向上）的位置。
• 底视图非常适合检查型腔和钻孔。请记住，此视图允许您放大观看，因为该视图是可调整的。

使用 3D 查看器时，您可以使用鼠标旋转视图以及放大和缩小。

在 X 和 Y 方向（2D 平面）上移动视图

1. 右键单击并按住 3D 视图。
2. 将鼠标朝所需方向移动。
• 视图将移动到相应的方向。
3. 释放鼠标键。

在所有三维方向上围绕一个点旋转视图

1. 单击并按住 3D 视图中的所需点。
2. 将鼠标朝所需方向移动。
• 视图将在所有三维方向上围绕选定点旋转。
3. 释放鼠标键。

在所有二维方向上围绕一个点旋转视图

单击鼠标中键并在胚料上按住。如果单击胚料外部，则视图将围绕左下角的一点旋转。 用鼠标旋转视图： 逆时针：向左移动鼠标。 顺时针：向右移动鼠标。 释放鼠标键。

放大和缩小

• 如要放大或缩小，请使用鼠标滚轮：

• 放大：将鼠标滚轮向远离您的方向滚动
• 缩小：将鼠标滚轮向靠近您的方向滚动

DentalCAM 中的已加工区域表示已用过的胚料上已被铣削或磨平的部分（将物体与胚料分离后剩下的“孔”）。它们既显示圆盘又显示块料，但是由于几乎不重复使用块料，因此它们几乎仅对圆盘才很重要。

您不能将物体放置在已加工区域中。

由氧化锆制成的圆盘，带有加工区域

出于以下原因，您可能需要从 DentalCAM 的胚料中删除已加工区域：

• 您要使用新的胚料而不是原始的胚料来加工添加到作业中的物体。
• 如果您从未加工过作业，因此胚料没有铣削或磨削过的区域。

在这些情况下，DentalCAM 中带有已加工区域的胚料并不代表您要使用的完全完整的胚料。

为什么 DentalCAM 不知道作业是否已加工？

由于 DentalCAM 不与您的机器通讯（只有 DentalCNC 才会），因此应用程序不知道是否实际加工了所计算的作业。因此，它将为所有计算过的物体分配相同的预设状态。计算过物体的默认状态为已加工，因此，计算过的物体显示为已加工区域。您可以在应用程序设置中更改预设状态。

按照以下步骤来删除已加工区域

1. 在 2 个排版视图中的任何一个中，选择以下图标：


   用于编辑加工区域的图标

• DentalCAM 在左列中列出所有已加工区域。每个已加工区域都有一个唯一的编号。

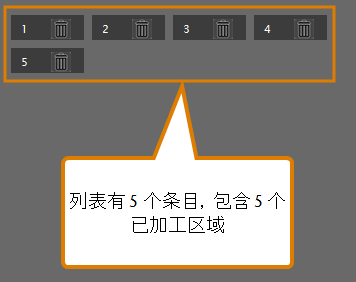

  (a) 5 个加工区域的列表；(b) 带有 5 个加工区域的圆盘

2. 如要删除已加工区域，请在列表中为相应的已加工区域选择以下图标：
• DentalCAM 从胚料显示图中删除已加工区域。在列表中，已删除的已加工区域的图标变成 。

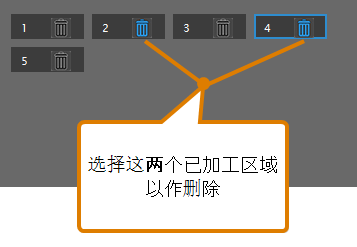

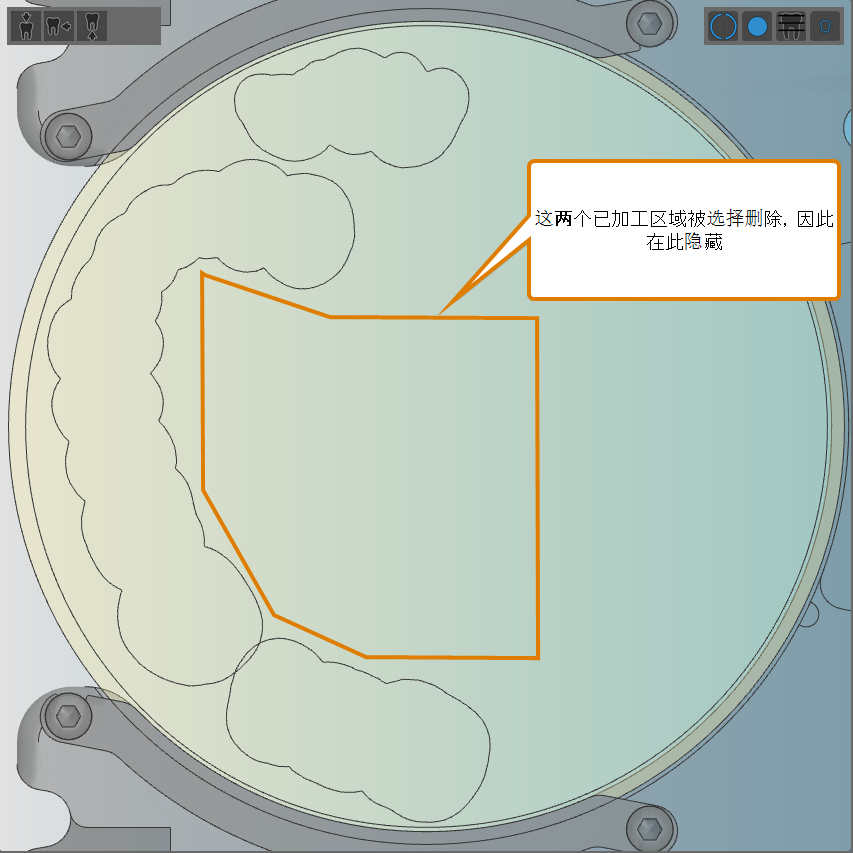

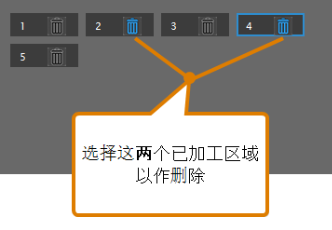

(a) 已在清单上标记了 2 个加工区域；(b) 已从圆盘上移除了 2 个加工区域

3. 如果要撤消对已加工区域的删除，请在列表中为相应的已加工区域选择以下图标：
• DentalCAM 在胚料显示图中显示已加工区域。在列表中，已删除的已加工区域的图标变成 。

  只要不离开排版视图，就可以撤消对已加工区域的删除。

4. 如要完成对已加工区域的编辑，请选择以下图标：

作业中的每个物体都具有加工状态。此状态确定物体在排版视图中的行为以及将作业发送到 DentalCNC 时是否将其加工。在排版视图中，您可以按颜色轻松区分不同的状态.

您可以在物体列表中更改物体的状态：

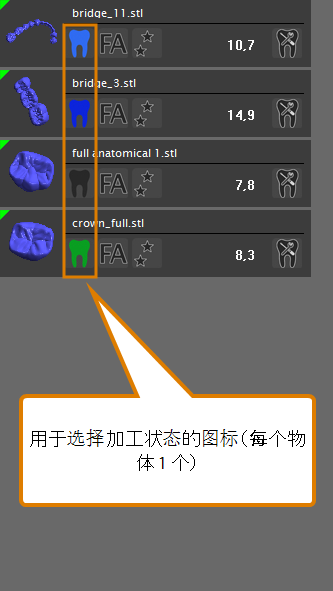

用于在物体列表中选择加工状态的图标

有以下物体加工状态存在：

图标	加工状态	示例
	机器 — 物体在排版视图中被视为新物体。您可以编辑它们，并且在将加工任务发送到 DentalCNC 时将对它们进行计算和加工。
	不要加工 — 物体将显示在在排版视图中，但您无法编辑它们，并且在您向 DentalCNC 发送加工任务时，它们不会被计算和编辑。若要编辑它们，则必须在排版视图中更改它们的状态。
	已删除 — 物体不再显示在排版视图中。离开排版视图后，DentalCAM 将其从胚料处永久删除。在此之前，如果您不希望删除它们，则可以始终为它们分配其他状态。
	已加工 — 重新加载坯料盘后，物体不再显示在排版视图中。取而代之的是在其位置显示已加工区域（“孔”）。孔表示胚料中缺少的材料。这是已计算物体的默认状态。 在再次加载坯料盘之前，DentalCAM 显示如右列所示的物体。 已加工区域的外观如何？ 再次加载胚料后，已加工区域显示如下（物体上同）：

您可以如下选择所需的加工状态：

1. 如要按上表所示的顺序循环显示状态，请左键单击所需物体的加工状态图标。
2. 如要以相反的顺序循环显示状态，请右键单击所需物体的加工状态图标。
• DentalCAM 立即更新胚料显示图中的图标和物体。应用程序还将在信息区域中显示所选的加工状态。

让我们看一下用于调整物体的排版视图。

• 要打开调整物体的嵌套视图，请在主图标栏中选择以下图标：

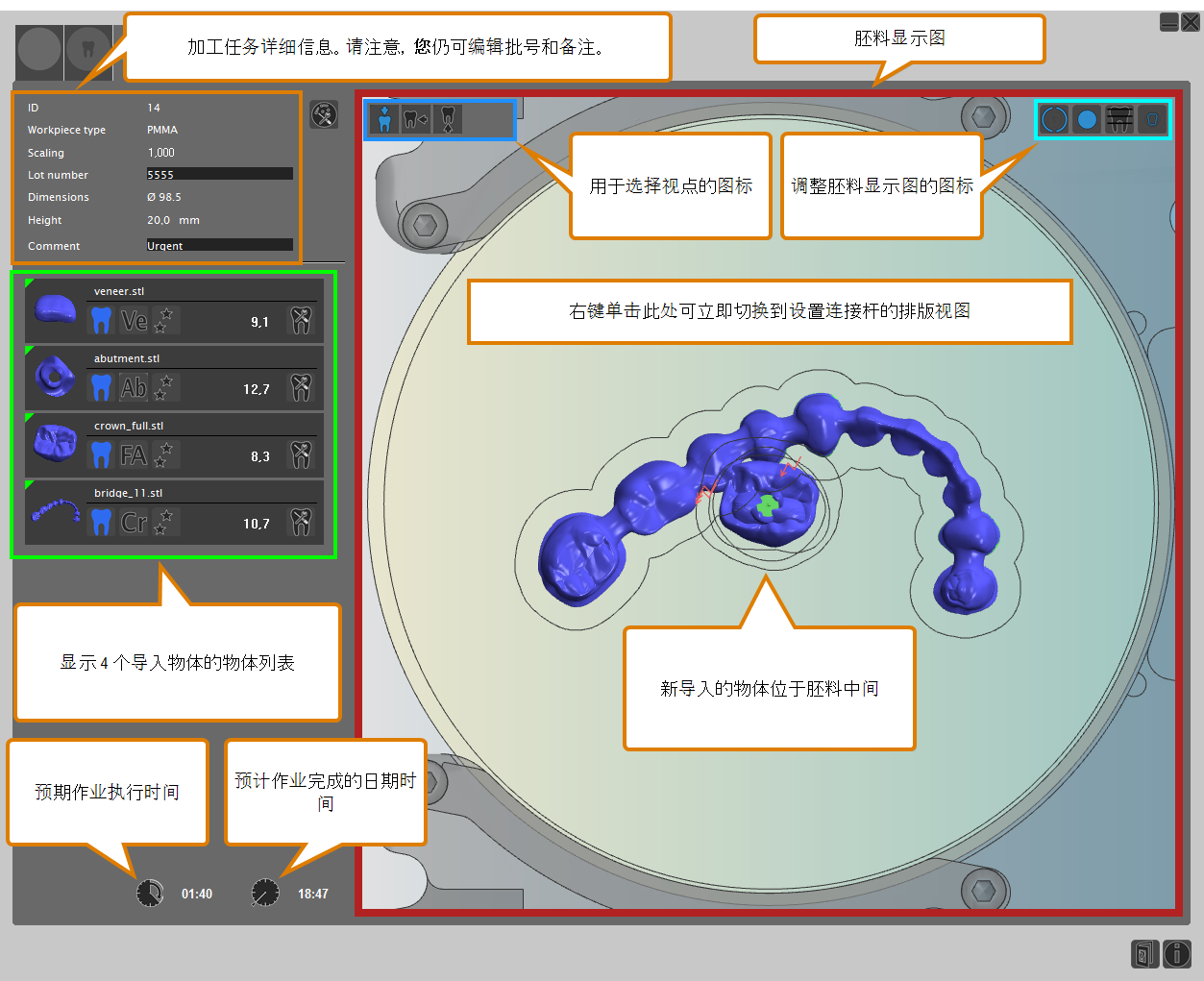

下图显示了用于调整带有一个新胚料和刚刚导入的 4 个物体的物体排版视图：

用于调整具有 4 个新物体的坯体的嵌套视图

如您所见，这里包括了很多元素，但请放心，我们将在本帮助文章中逐一解释它们。

有关作业详细信息的更多资讯

嵌套视图中的作业详细信息

两个排版视图的左上角的作业详细信息都显示了您在创建作业时指定的胚料参数。目前，它们中的大多数都不能更改，但是仍然可以进行以下操作：

• 为了更改批号，请在批号输入字段中输入新批号。
• 为了更改备注，请在备注输入字段中输入新备注。

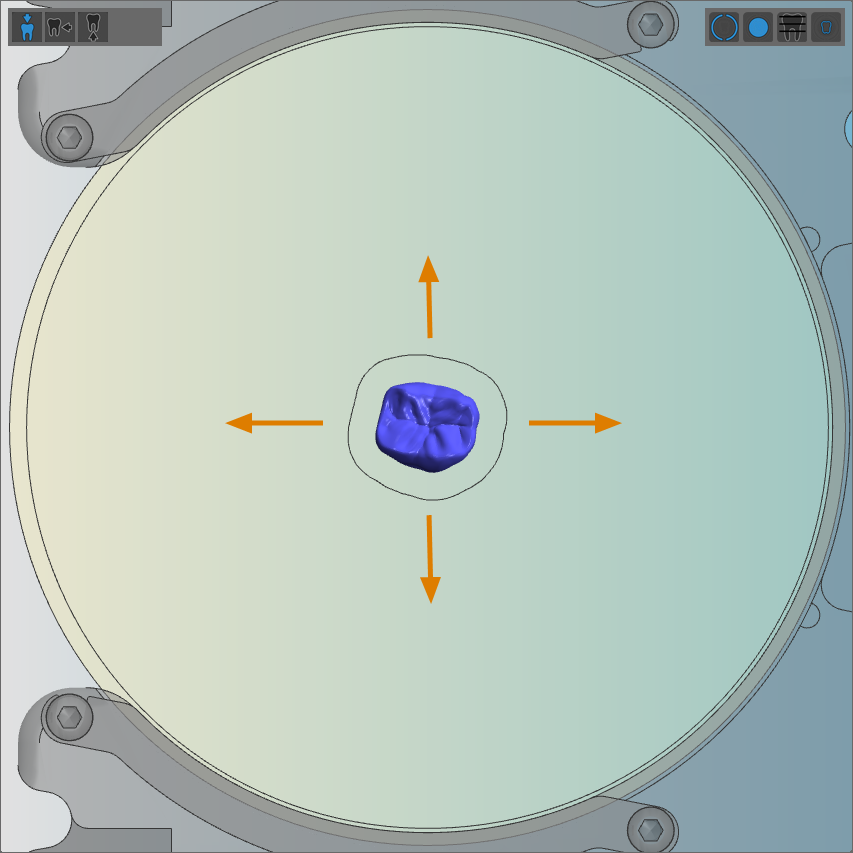

经由顶视图在 X 方向和 Y 方向上移动物体意味着从上方俯视胚料沿着 2D 平面中的 X 轴和 Y 轴移动物体。

如要在水平和垂直方向上快速移动物体，请执行以下操作：

1. 选择顶视图。
2. 选择并按住要移动的物体。
3. 拖动鼠标将物体移动到所需位置。
4. 释放鼠标键。
5. 验证物体是否位于胚料的边界内。红色闪电符号表示位置不正确。
6. 验证所有物体的加工区域没有太多的重叠。红色闪电符号表示位置不正确。

当使用钴铬合金 (CoCr) 或钛合金时，加工区域完全不应重叠，以获得良好的加工效果。

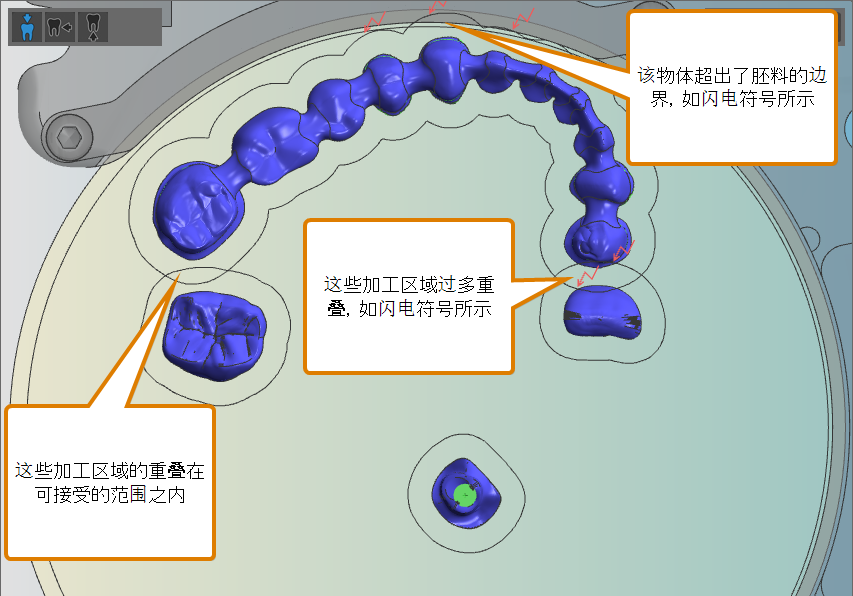

定位不正确的物体示例

围绕 Z 轴旋转物体，如下所示：

1. 选择并按住要旋转的物体。
2. 如果要将物体旋转 90°：
   1. 按住 Shift 或 Ctrl 键。
   2. 按向左箭头键逆时针旋转物体，或按向右箭头键顺时针旋转物体。
3. 如果要将物体旋转 5°，按向左箭头键逆时针旋转物体，或按向右箭头键顺时针旋转物体。
4. 如果要以 1° 为步进单位旋转物体，请使用鼠标滚轮：
   • 将鼠标滚轮向远离您的方向滚动，以顺时针旋转物体。
   • 将鼠标滚轮向靠近您的方向滚动，以逆时针旋转物体。
5. 释放鼠标键。。

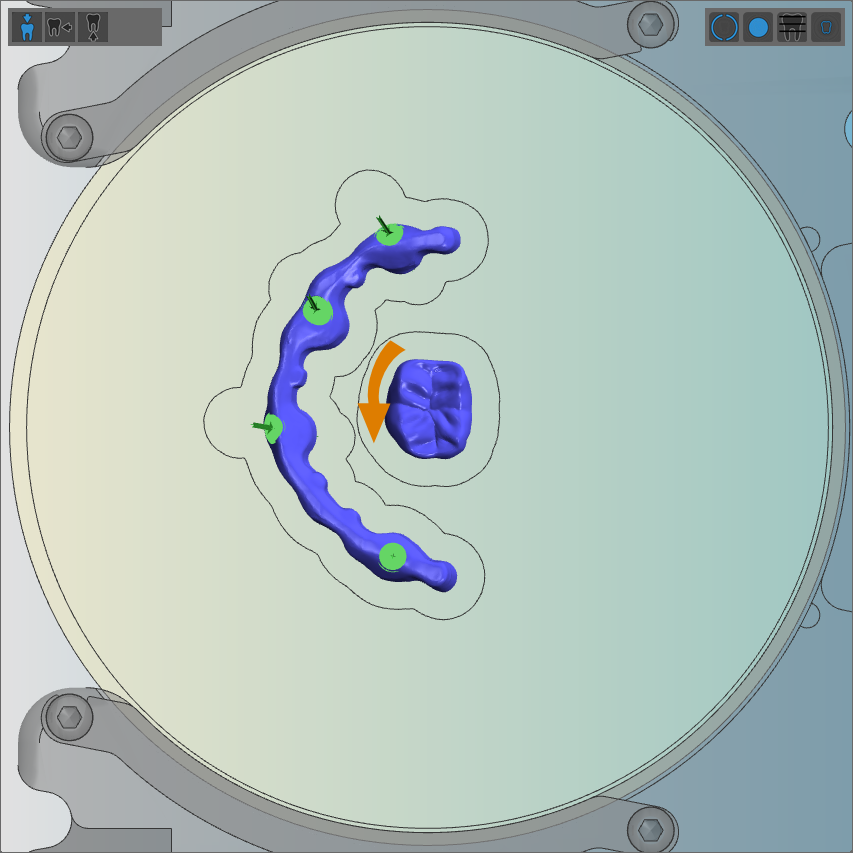

旋转对象 - 之前和之后

• 如果将物体添加到已使用的圆盘，请在新导入的物体和已加工区域之间留出足够的空间。如果您从机器中取出圆盘并重新插入该圆盘，这点尤其重要。如果新物体离已加工区域太近，而与圆盘原始朝向哪怕产生的最小偏差（比如 0.5° 的偏差）都可能导致无法正确加工物体。

我们知道您希望尽可能经济地使用圆盘，但是在物体和已加工区域之间留出更多空间可能是更安全的选择，而最终也是更具成本效益的选择。

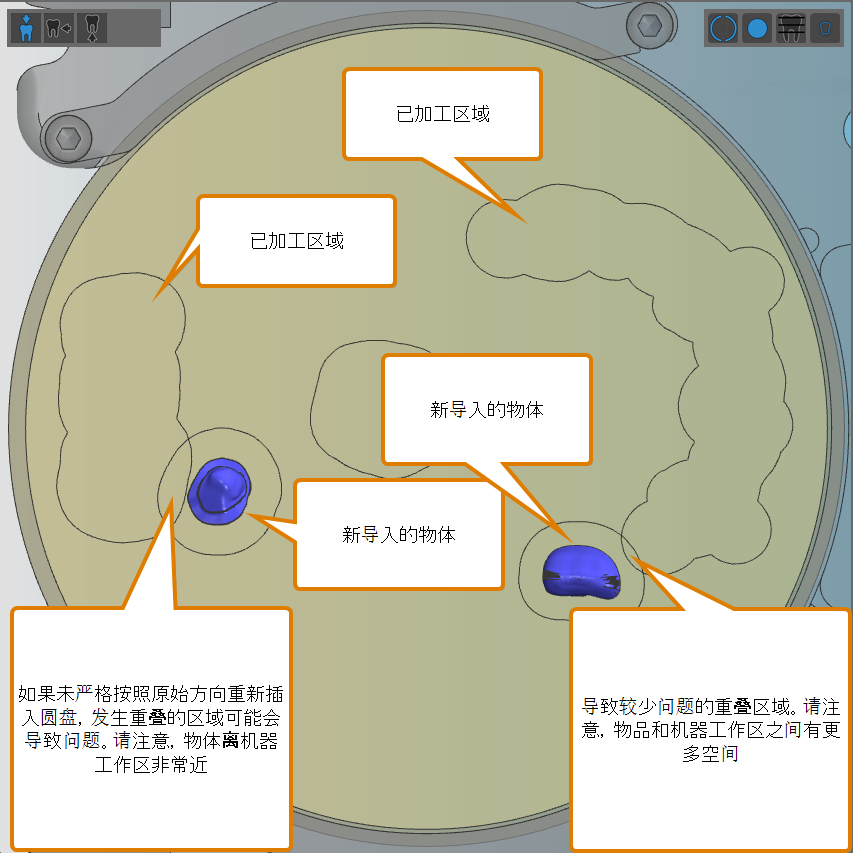

物体与加工区域重叠的好例子和坏例子

使用块料加工时，请遵循用于定位和旋转物体的标准程序。让我们看一下如何在 DentalCAM 中使用块料：

1. 创建一个作业，然后为块料选择坯料类型。
2. 将合适的物体导入作业。
• DentalCAM 显示块料固定器以及当前机器可以在 1 个作业中处理的最多块数。一些坯料类型还限制了 1 项作业的可用块数。

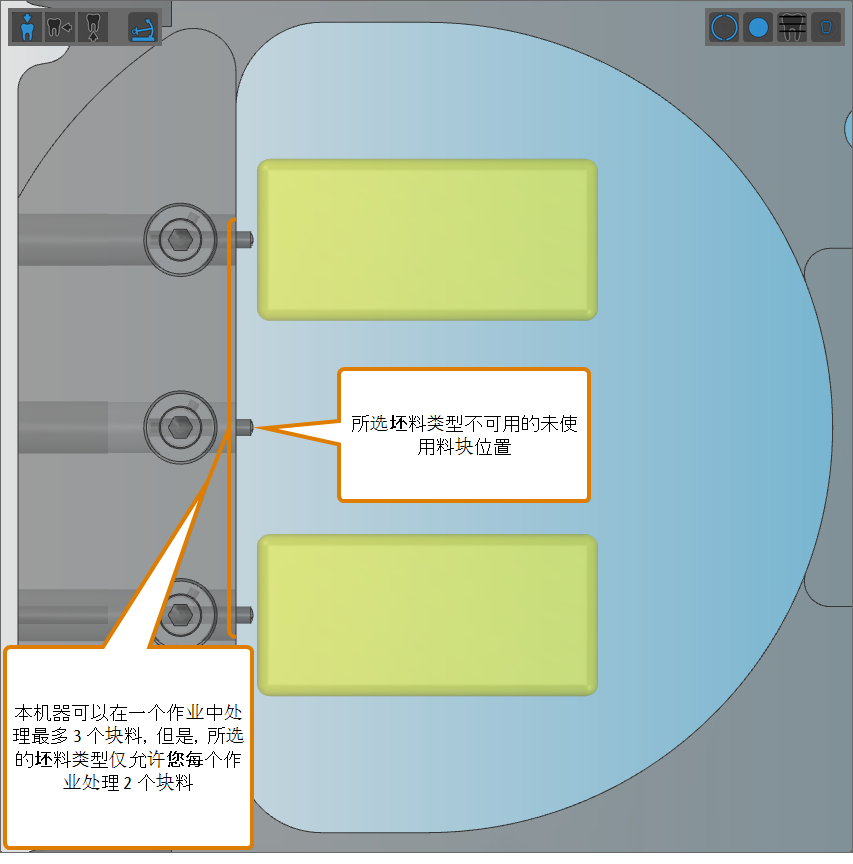

不同的机器在每个加工任务中可以处理不同数量的坯料块。有时坯料块的数量受所选坯料类型的限制

3. 通过选择胚料显示图左上角的相应图标来激活或停用放置辅助：
   • 放置辅助已激活（推荐）：
   • 放置辅助已停用：


   带有图标的图标栏，表示已激活放置辅助

• 在激活放置辅助的情况下将物体拖动到块料上时，该物体会自动捕捉到 X 轴和 Y 轴上的适当位置。

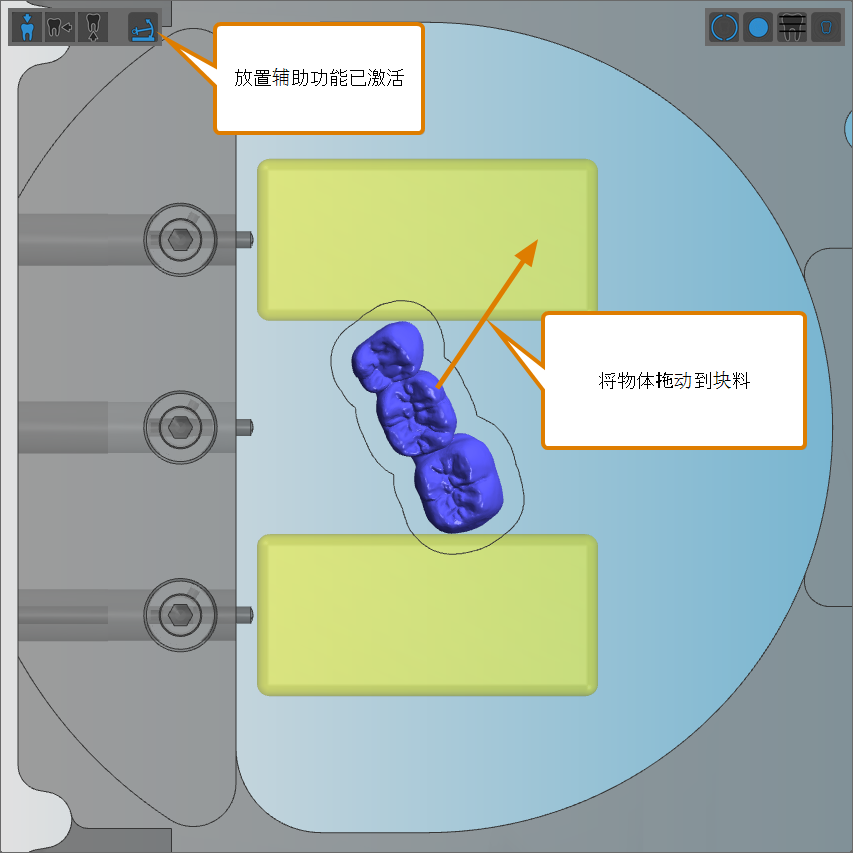

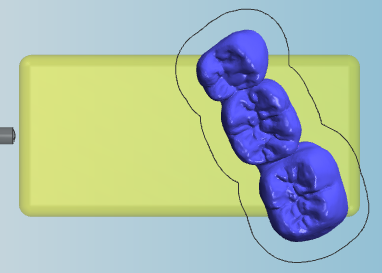

将物体拖动到块料上时，放置辅助工具可以自动定位物体

4. 将要制造的所有物体拖到块料上。如果您不想使用块料，请将其留空。

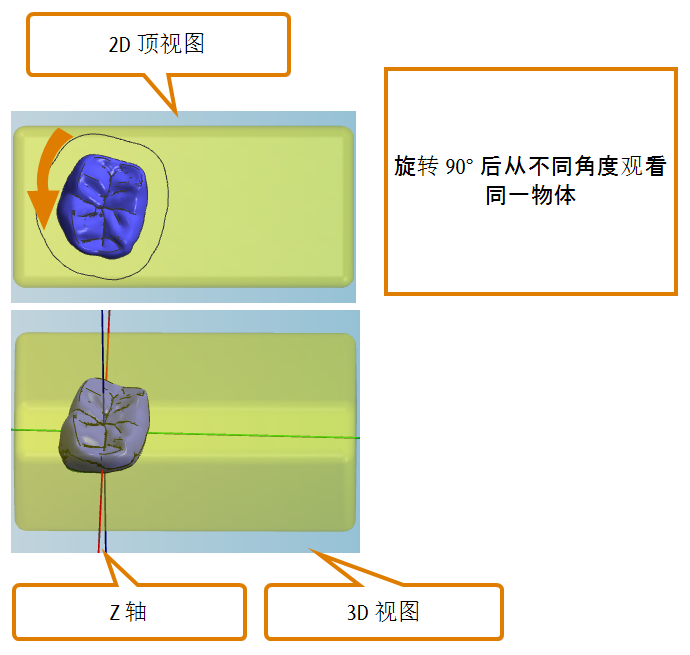

5. 如果需要，则围绕 Z 轴旋转物体，以使它们完全位于块内。您也可以绕 X 轴和 Y 轴旋转它们。

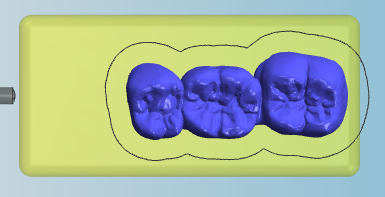

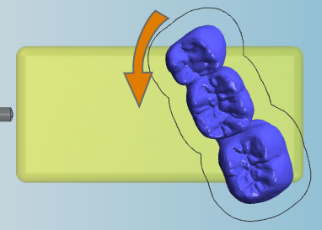

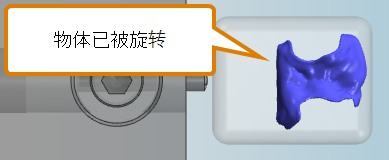

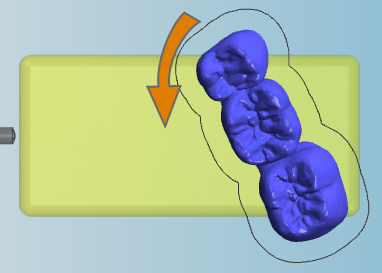

   (a) 旋转前块料中嵌套的物体；(b) 旋转后块料中嵌套的物体

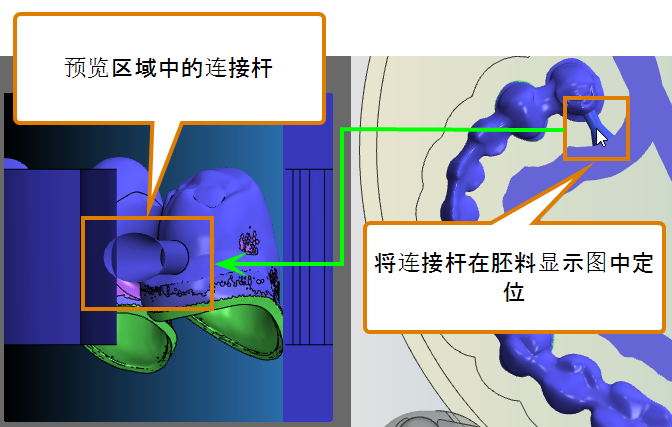

6. 为物体设置连接杆。

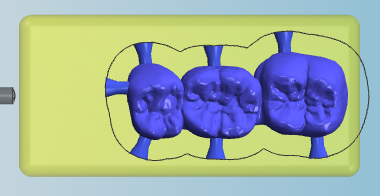

• 您的物体看起来类似以下：


将物体拖动到块料上时，放置辅助工具可以自动定位物体

如何在没有放置辅助的情况下将大型多单元物体放置在坯料块中

一些多单元物体尺寸太大，以至于很难将它们正确地放置在一个块料中，因为加工区域外部剩余的材料太少，无法设置稳定的连接杆。在这些情况下，您可以尝试手动定位物体。

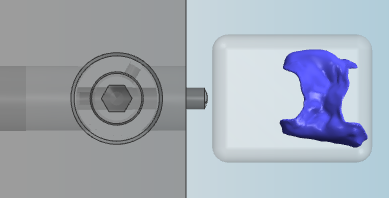

以下物体的左侧单元太大，无法定位在所选坯料块类型的中心；单元周围的加工区域边界会非常靠近坯料块的边界，以致于连接杆很难设置得稳定。在此您需要在没有放置辅助的情况下手动定位物体：

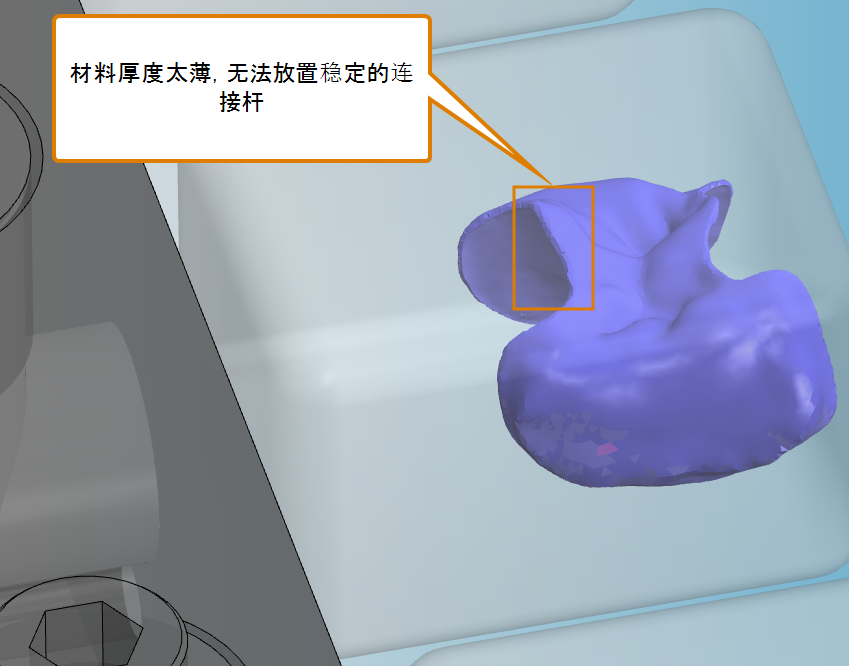

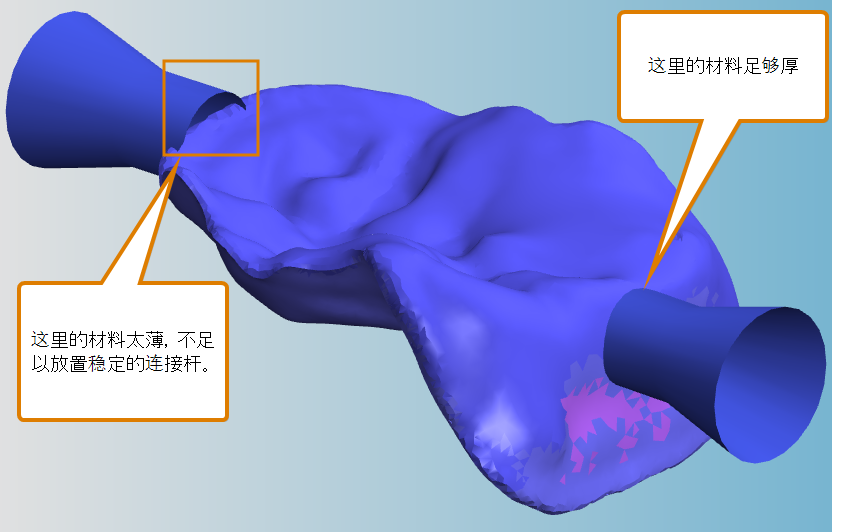

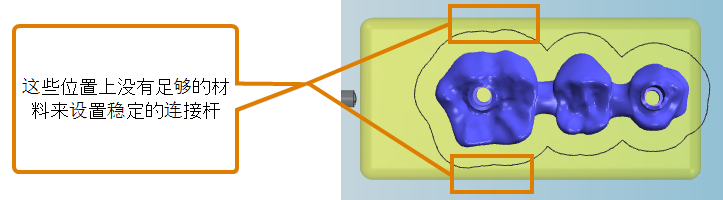

某些位置材料厚度太低，无法放置稳定的连接杆

1. 将物体拖到所需的块料上。
2. 停用放置辅助。
3. 旋转物体，使其尽可能水平地位于块料中。
4. 将物体移至心轴的相反方向，然后移入块料的下半部分。将物体移动到非常接近胚料的下边框。

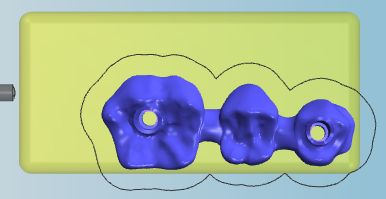

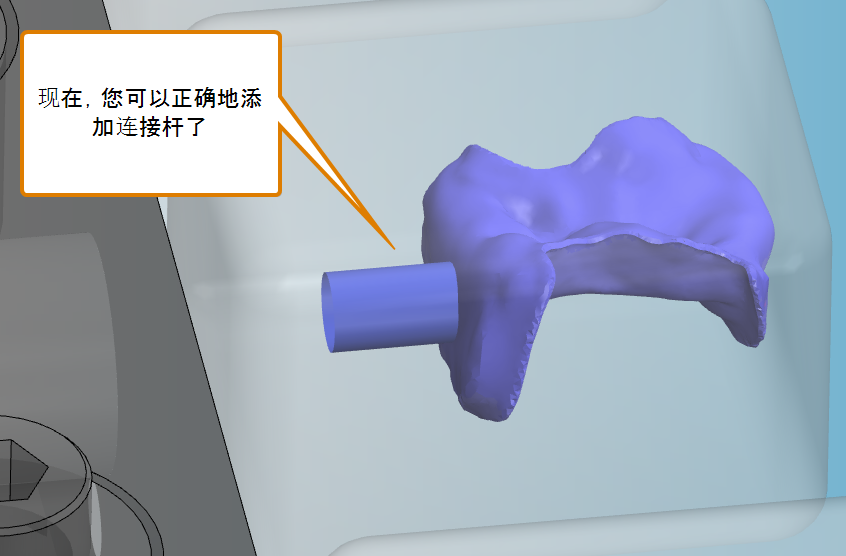

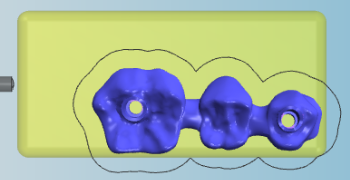

将物体移动到适当的位置

5. 为物体设置连接杆。将它们放在物体的左方和上方。

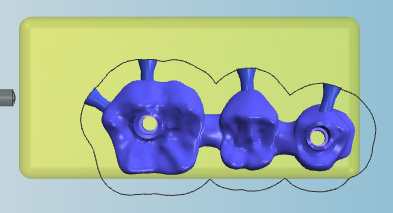

• 加工后，物体将通过物体左右两侧的稳定连接杆固定在适当的位置。


  带板条的物体

如果您在 STL 导入视图中激活了型腔或钻孔的自动搜索功能，则需要检查所有物体，是否 DentalCAM 已正确识别出钻孔和型腔。

DentalCAM 未能正确识别型腔或钻孔的原因有两个：

• 导入物体时，您停用了型腔/钻孔的自动搜索功能。
• 由于异常的几何形状，物体的型腔/钻孔自动搜索功能失败。

错误识别型腔和钻孔的示例

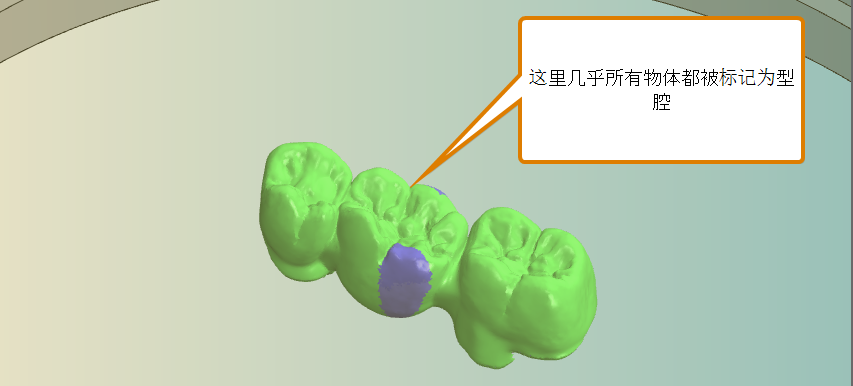

以下桥梁在导入时几乎被完全标记为型腔：

一条几乎完全被标记为空腔的桥

一些种植体冠在其型腔内有孔。

在空腔钻孔的冠部（基部和咬合侧）

如果您想知道如何排版此类物体，请阅读有关特殊情况的帮助文章。

型腔/钻孔的自动搜索功能将无法正确识别钻孔和型腔：

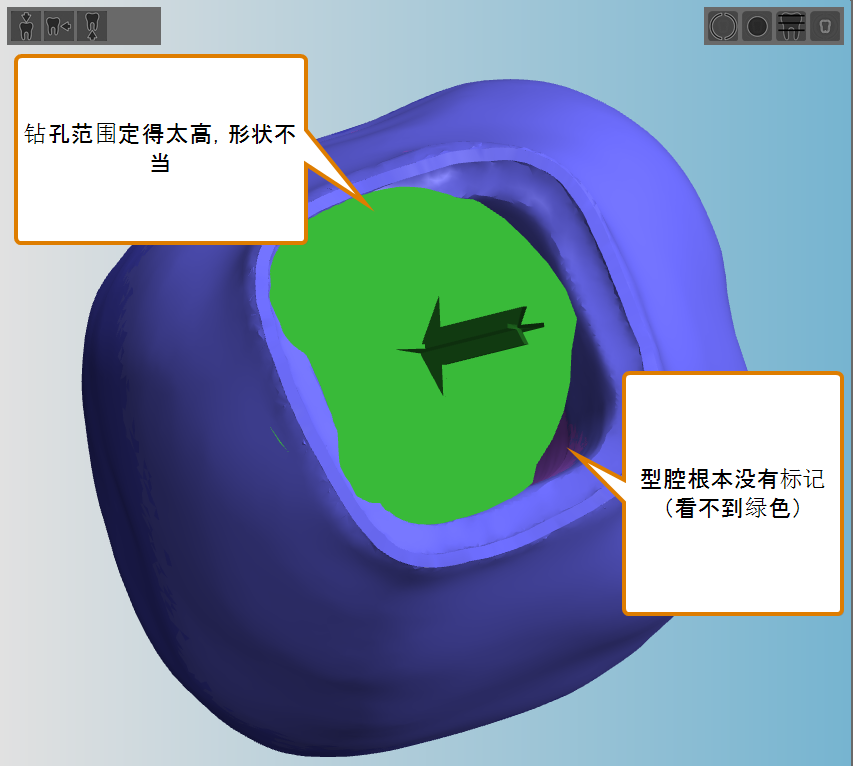

钻孔范围和型腔都没有被正确识别

如果您想知道如何手动标记型腔并指定该物体的钻孔范围，请参阅此处.

检查型腔

如要检查型腔，请执行以下操作：

1. 切换到底视图。或者，切换到侧视图并调整视点，以便您可以看到型腔。
2. 验证所有型腔（但不超出腔体以外）均标记为绿色。

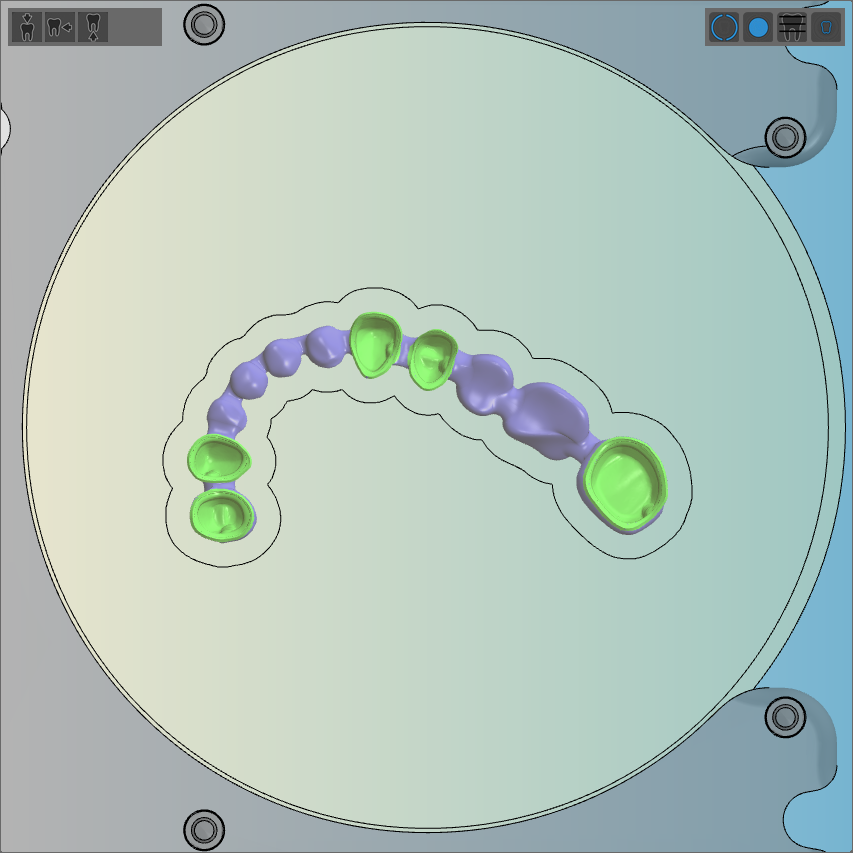

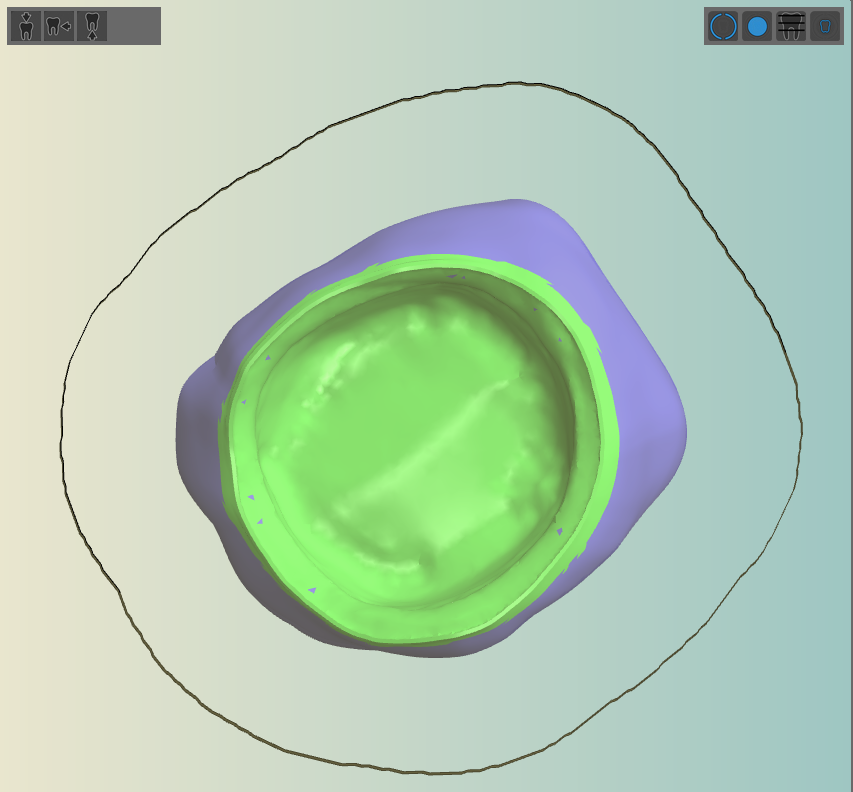

   自动搜索功能已正确识别型腔

3. 如果无法正确识别型腔，请通过用于标记型腔的编辑功能手动对其进行标记。

检查钻孔

如要检查钻孔，请执行以下操作：

1. 切换到侧视图。
2. 调整视点，以便可以查看要检查的第一个钻孔的一个末端。
3. 检查以下内容是否适用：
   • 钻孔的开口表面标记为绿色。
   • 开口表面平整，无锐角折弯

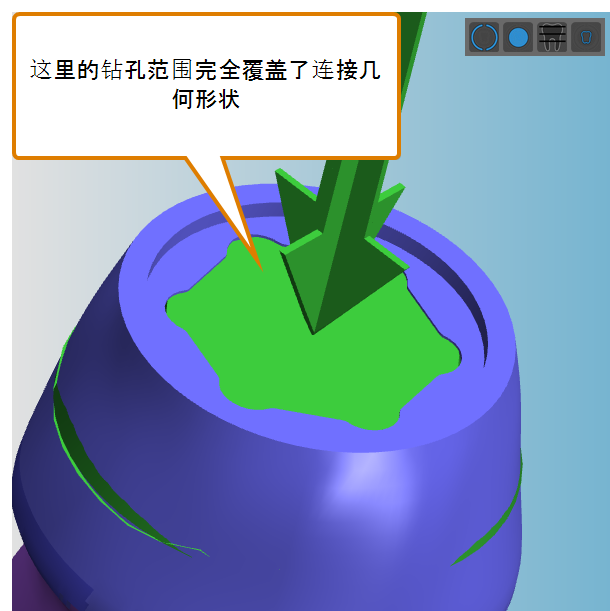

   • 在基台的连接几何形状上钻孔的情况下，整个连接几何形状被绿色标记体覆盖。
   • 箭头指示正确的钻孔方向（垂直指向钻孔）。


(a) 正确识别的钻孔范围 ；(b) 错误识别带有锐角折弯的钻孔范围；(c) 六边形连接几何形状的正确钻孔范围

4. 对胚料中钻孔的所有其他末端重复步骤 3。
5. 如果未正确识别钻孔，请通过用于指定钻孔范围的编辑功能进行手动更正。

使用单个物体的编辑功能，您可以在胚料中编辑单个物体的特定参数（方向、型腔等）。您一次只能编辑 1 个物体。您可以通过物体列表选择要编辑的物体。

• 在物体列表中找到要编辑的物体，然后单击以下图标：

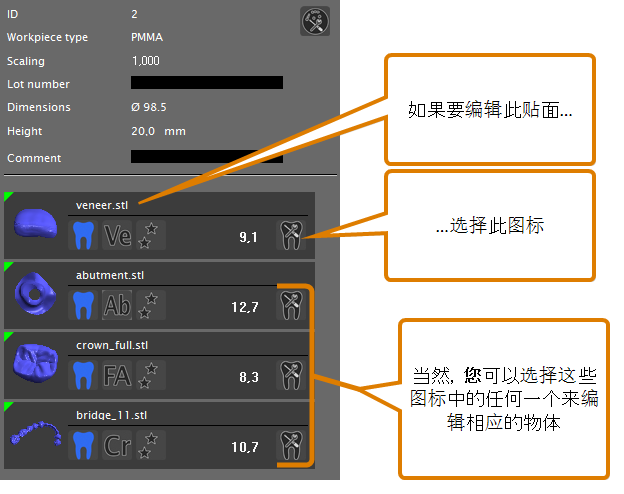

如要更快地在列表中找到所需的物体，请在胚料显示图中选择物体，物体列表中相应的条目之后将被蓝色边框包围。



编辑单个物体

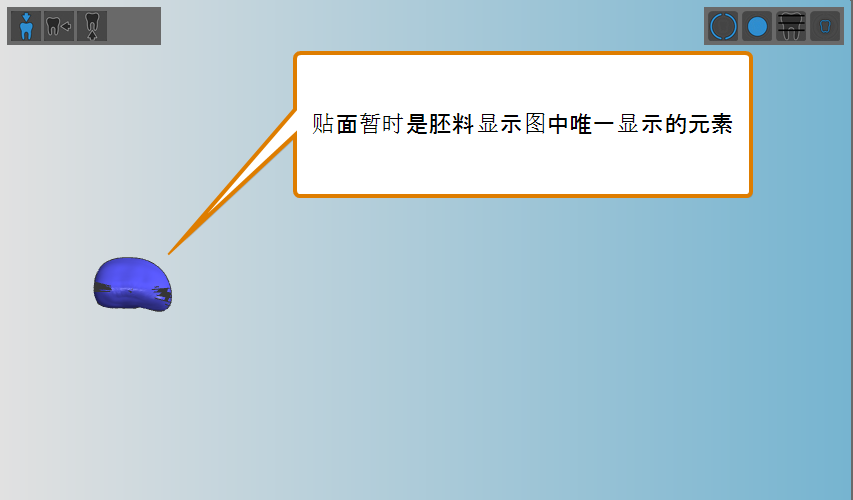

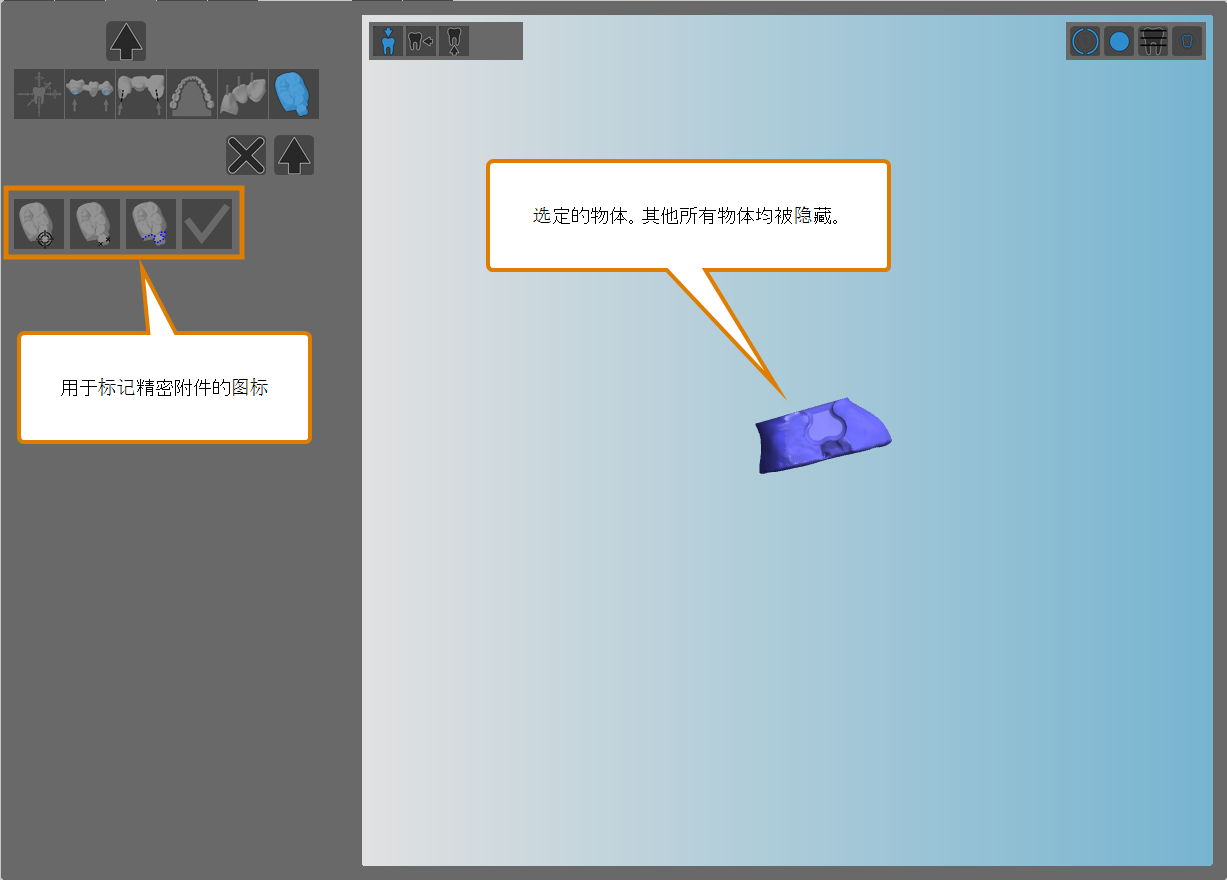

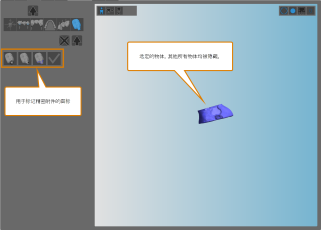

• 显示编辑功能信息编辑功能显示图物体列表由图标栏代替，该图标栏允许您打开要用于所选物体的编辑功能。除所选物体外，DentalCAM 在胚料显示图中隐藏所有元素。

(a) 用于选择编辑功能的图标栏；(b) 除所选物体外，坯料盘中的所有元素都将被隐藏

使用图标栏打开您要使用的编辑功能：

• 如要打开用于移动/旋转物体的编辑功能，请选择以下图标：
• 如要打开用于标记型腔的编辑功能，请选择以下图标：
• 如要打开用于指定钻孔范围的编辑功能，请选择以下图标：

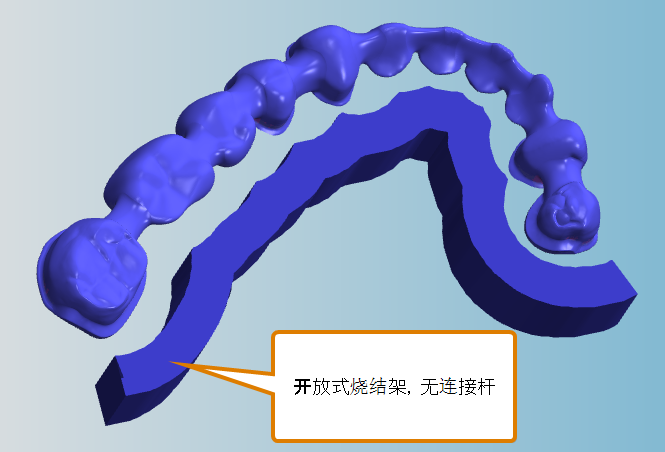

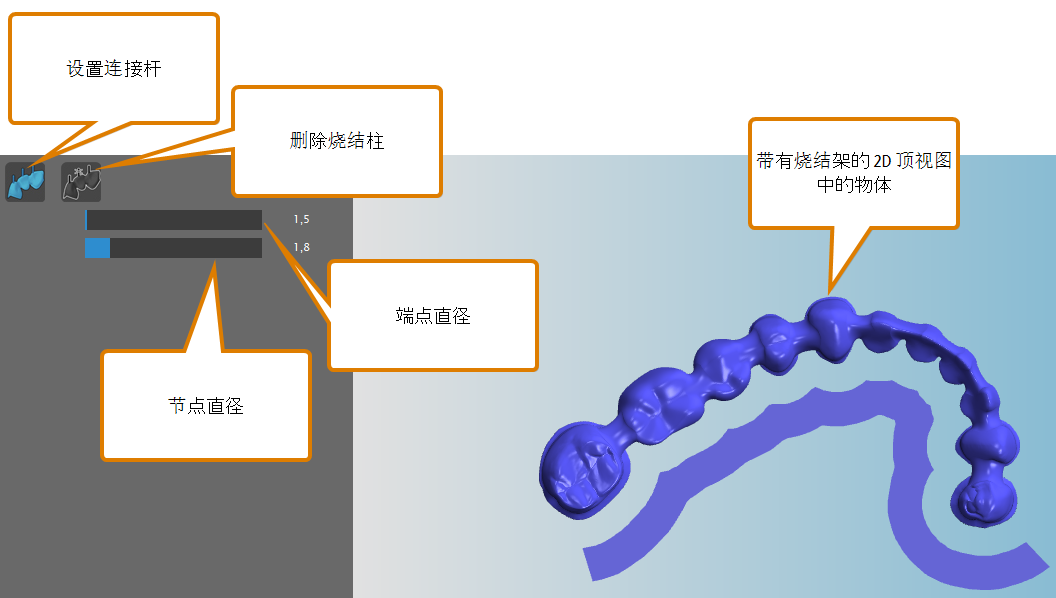

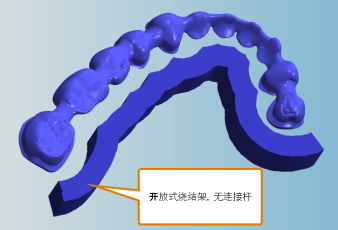

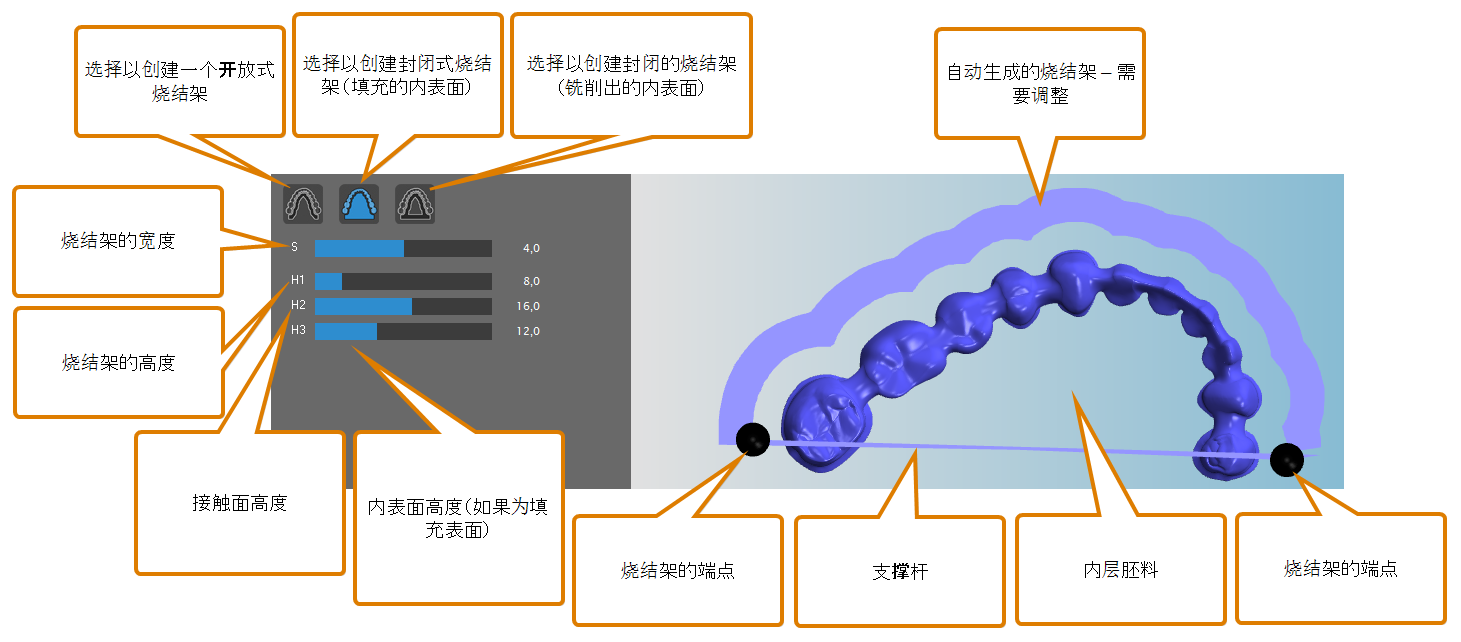

• 如要打开用于为物体创建烧结架的编辑功能，请选择以下图标：

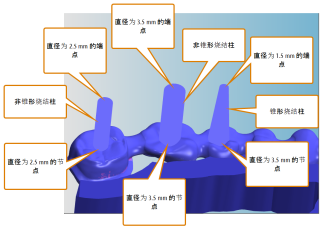

• 如要打开用于设置烧结柱的编辑功能，请选择以下图标：

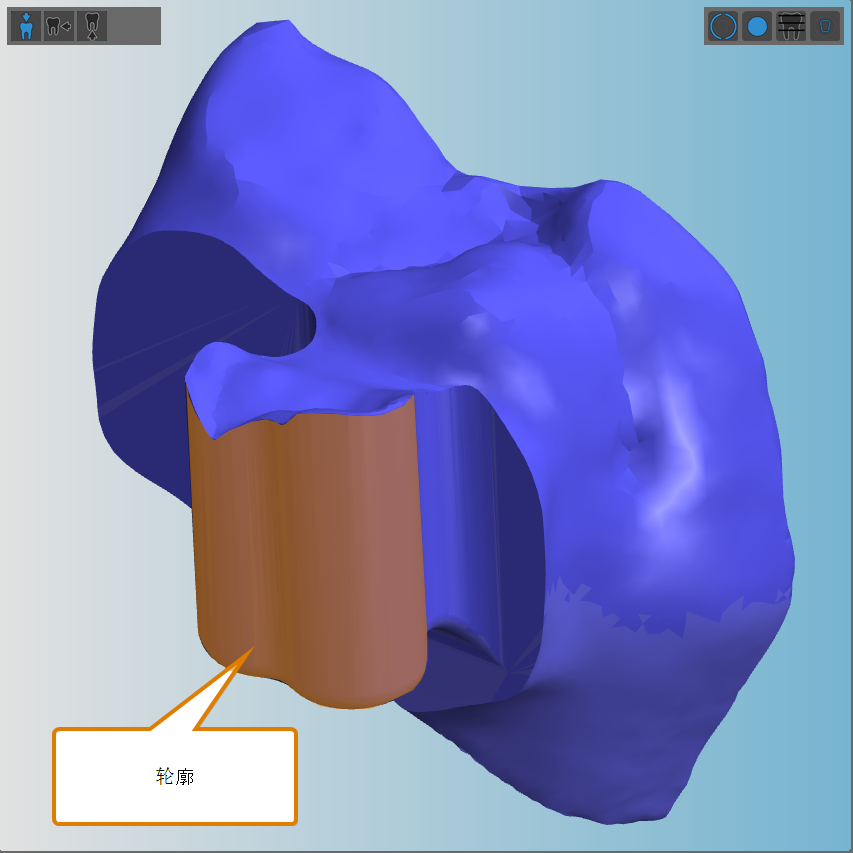

• 如要打开用于标记精密附件的编辑功能，请选择以下图标：
• 如要关闭用于编辑功能的部分并返回到物体列表，请选择以下图标：

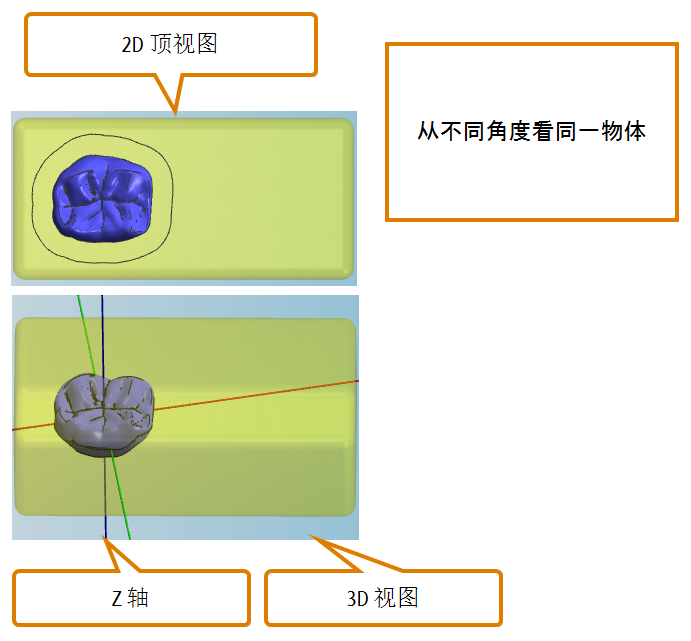

用于移动和旋转物体的编辑功能可让您在所有方向 (X、Y、Z) 上移动物体，并围绕所有轴旋转物体。使用此功能时，胚料显示图中的视图是可调整的，因此您可以从各个角度查看胚料。

1. 通过单击以下图标，打开所需物体的编辑功能：
2. 如要打开用于移动/旋转物体的编辑功能，请选择以下图标：

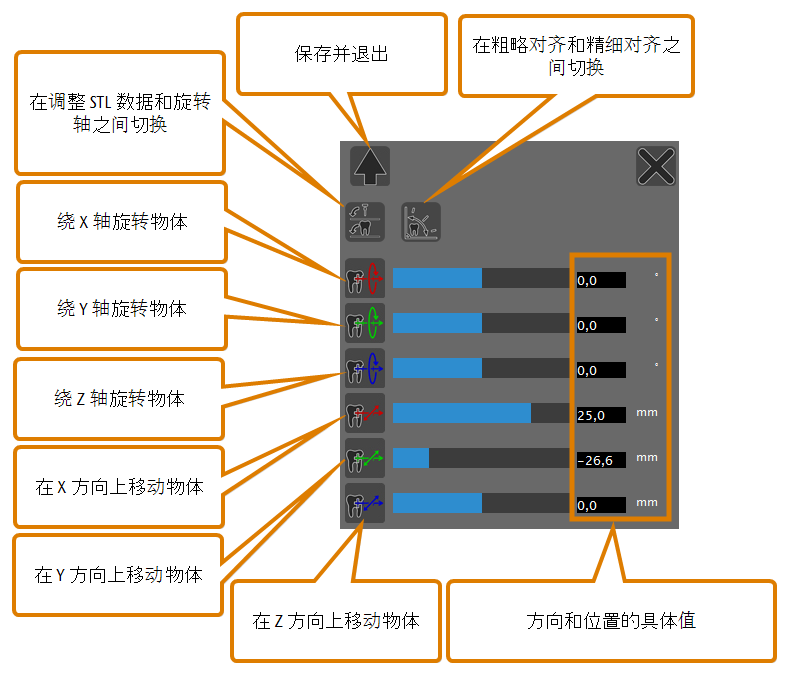

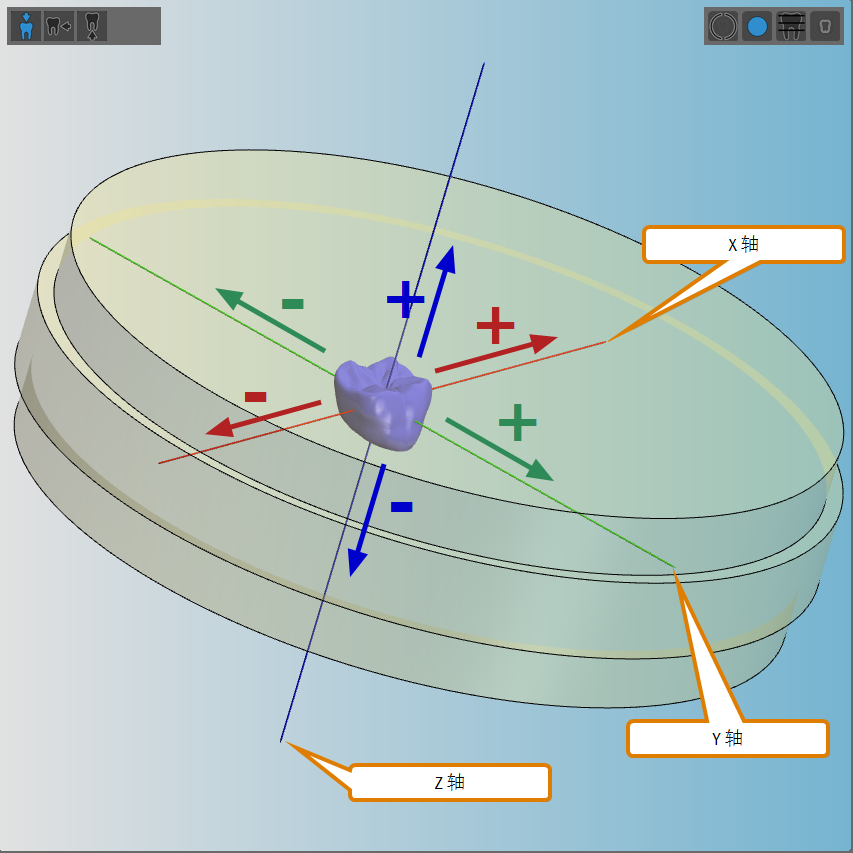

• 在左列中，显示了用于移动和旋转物体的几个图标和数值进度条。在胚料显示图中，3 种颜色的线条表示三个轴 (X、Y、Z)：

• X 轴：红线
• Y 轴：绿线
• Z 轴：蓝线

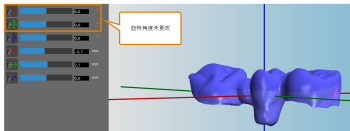

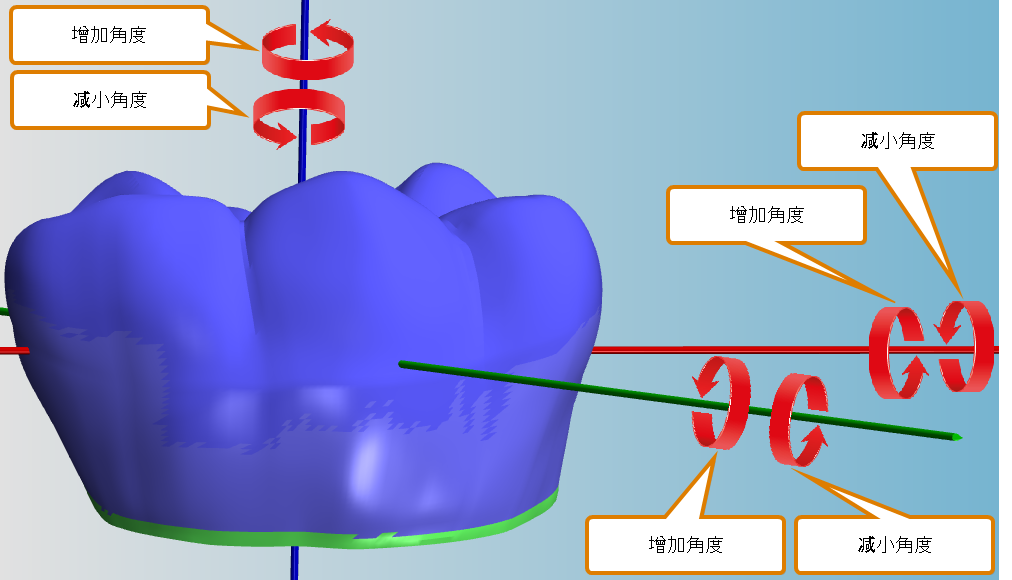

(a) 左列中的控制元件用于旋转/移动物体（所有轴） ；(b) 坯体显示图中的线表示移动和旋转对象的轴；(c) 更改旋转角度以旋转物体

绕 X/Y 轴旋转物体：在旋转 STL 数据或旋转轴之间切换

如果要绕 X 轴或 Y 轴旋转物体，则根据使用的机器类型有 2 个选项：

• 如果使用 5 轴机床，DentalCNC 则可以在加工过程中旋转机器的第二个旋转轴，或者应用程序可以旋转 STL 文件中的物体数据。
• 如果使用 4 轴机床，DentalCNC 可以旋转 STL 文件中的物体数据。

以下是这些选项之间的区别：

• 如果您使用机器的第二个旋转轴，DentalCNC 将保持 STL 文件不变。但是，您将受限于机器的机械旋转范围（有关具体数值，请参阅机器的文档）。
• 如果调整 STL 数据，则可以将物体以更大的程度旋转。但是，DentalCNC 将覆盖原始的 STL 文件。

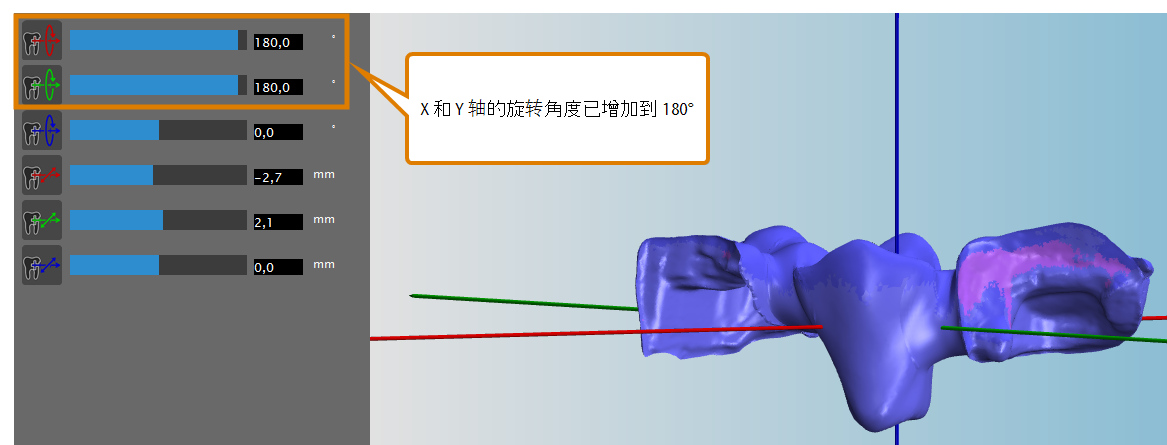

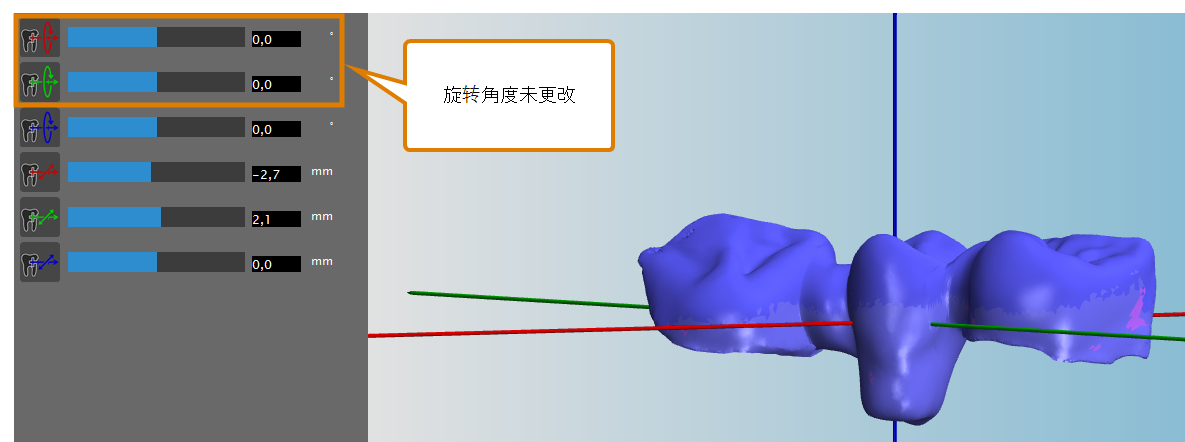

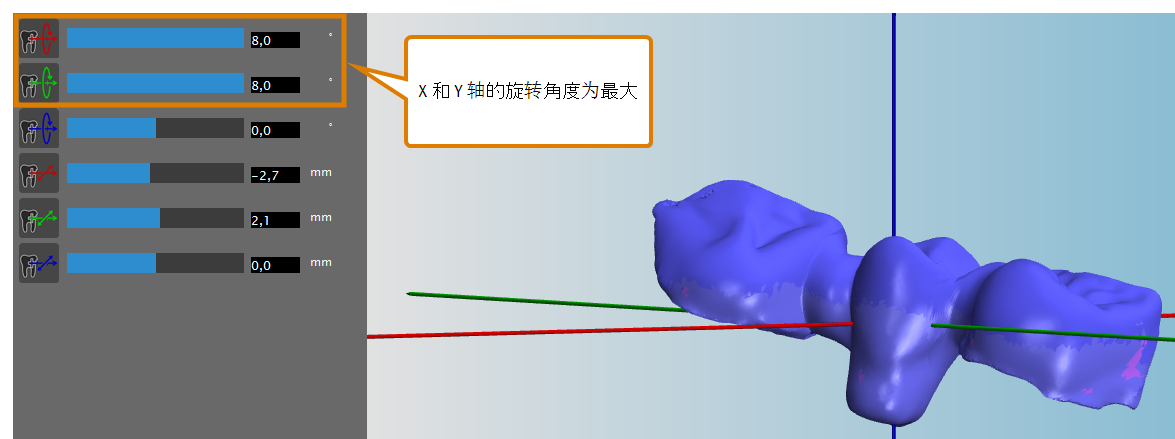

(a) 原始方向的物体; (b) 物体通过旋转轴旋转; (c) 物体通过 STL 数据的旋转而旋转

您可以在这些选项之间进行如下切换：

• 如要激活旋转 STL 数据功能，请选择以下图标：
• 发生以下情况：
1. 图标变为
2. DentalCAM 重置物体的定位和方向。
3. 用于围绕 X 和 Y 轴旋转物体的数值进度条和输入框将在所有机器上显示。
• 如要激活旋转旋转轴功能，请选择以下图标：
• 发生以下情况：
1. 图标变为
2. DentalCAM 重置物体的定位和方向。
3. 如果使用 4 轴机床，则将隐藏用于围绕 X 轴和 Y 轴旋转物体的数值进度条和输入框。

在物体的粗略对齐和精细对齐之间切换

使用相应的编辑功能时，DentalCNC 为沿 X、Y 和 Z 轴移动物体提供 2 种精度等级：

• 粗略对齐您可以在整个坯料盘上移动物体。但是，使用数值进度条时，只能以 0.5 mm 的步进单位移动物体。当在整个坯料上移动物体比以超高精度定位物体更为重要时，这个选项很有用。
• 精细对齐您只能将物体相对于其中心在每个方向上移动 5 mm。但是，使用数值进度条时，可以以 0.1 mm 的步进单位移动物体。这对于物体需要以极高的精度定位的情况很有用。

您可以在这些选项之间进行如下切换：

• 如要激活精细对齐功能，请选择以下图标：
• 发生以下情况：
1. 图标变为
2. 数值进度条和输入框中的值是相对于物体中心所设置的。
• 如要激活粗略对齐功能，请选择以下图标：
• 发生以下情况：
1. 图标变为
2. 数值进度条和输入框中的值是相对于胚料所设置的。

通过数值进度条和输入框调整物体

数值进度条后面的输入框中的数字显示相应旋转角度或位置值的当前值。您可以如下更改这些值：

• 如要增加或缩减旋转角度或位置值，请调整相应的数值进度条或在相应的输入框中输入所需的值。
• DentalCAM 更新数值进度条和胚料显示图后面的值。
• 如果您要应用更改，请在图标栏下方选择以下图标以进行编辑功能：
• DentalCAM 保存您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。
• 如果您要放弃更改，请选择以下图标：
• DentalCAM 撤销您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。

如果物体包含无法识别或识别不正确的钻孔，则必须通过相应的编辑功能手动指定钻孔范围。否则，将无法正确加工物体。此功能还允许您指定斜角钻孔。

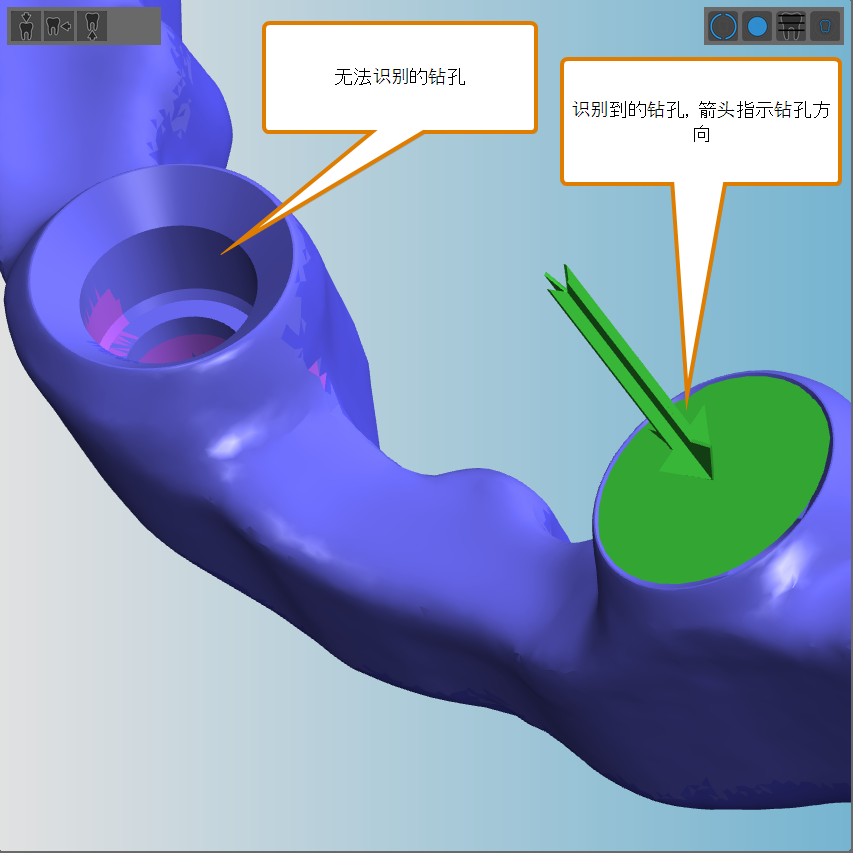

具有已识别和未识别的钻孔的物体

DentalCAM 未能正确识别型腔或钻孔的原因有两个：

• 导入物体时，您停用了型腔/钻孔的自动搜索功能。
• 由于异常的几何形状，物体的型腔/钻孔自动搜索功能失败。

您可以手动指定钻孔范围，如下所示：

1. 通过单击以下图标，打开所需物体的编辑功能：
2. 如要打开用于指定钻孔范围的编辑功能，请选择以下图标：
• DentalCAM 在胚料显示图中隐藏除物体之外的所有元素，并在顶视图中显示该物体。视图是可调整的，因此您可以从各个角度查看物体并将其放大和缩小。

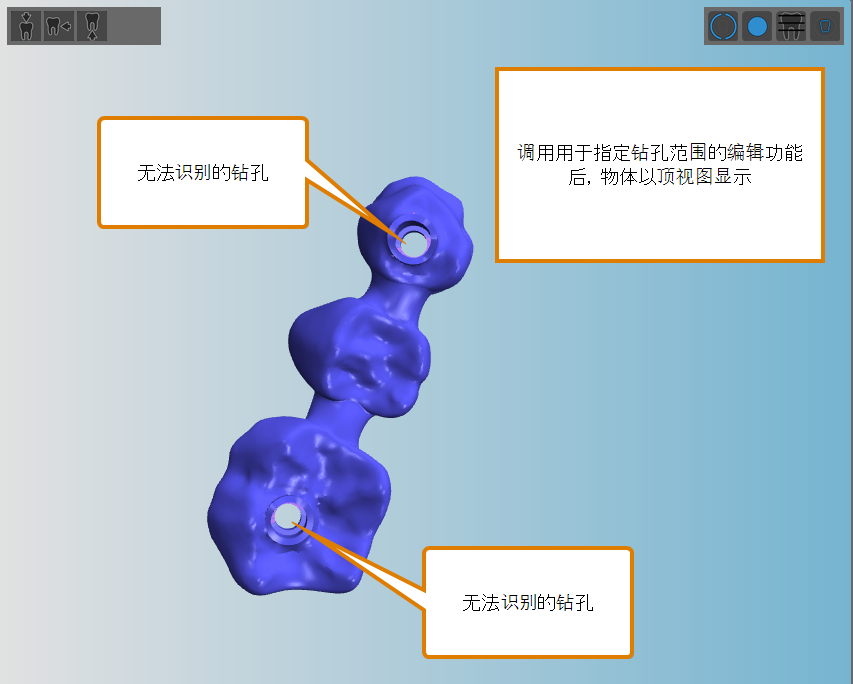

具有 2 个未识别的钻孔的物体

3. 如果物体有任何不能正确识别的钻孔，请将其删除。
4. 选择左列中的以下图标来启动工作流程：

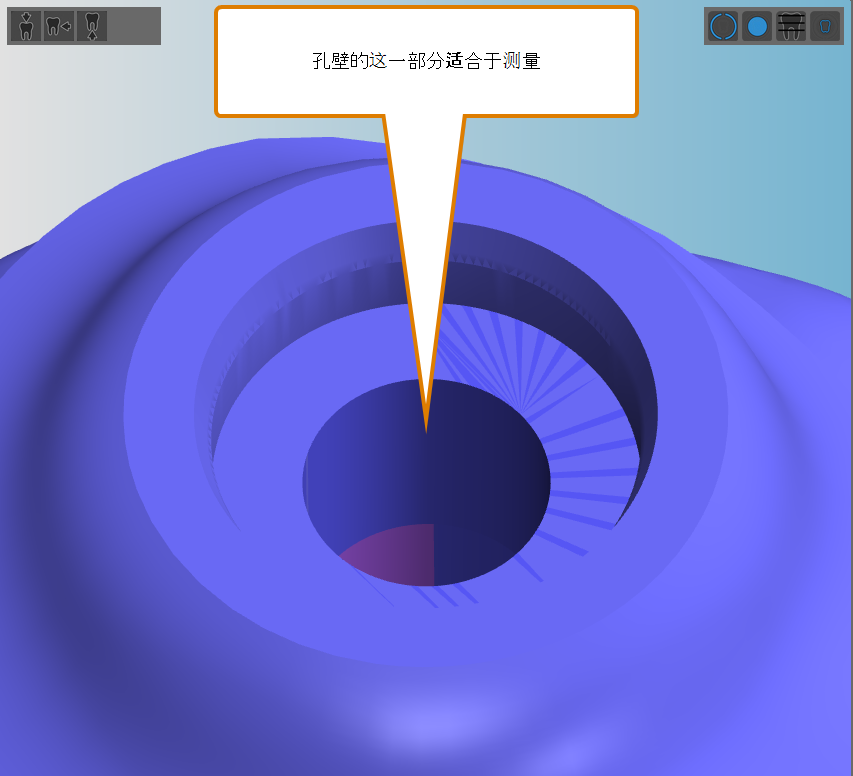

5. 移动视图，以便从上方查看钻孔。您必须能够看到孔壁的很大一部分。


定位视图以查看孔壁

6. 选择左列中的以下图标来继续：
7. 选择 3 个测量点，以便DentalCAM可以识别孔壁如要设置测量点，请单击孔壁。这些点必须位于垂直于钻孔方向的假想线上（当您直接向钻孔看时，该线是平的）。为测量点稍微留出一些空间，但不必留得多到您必须要移动视图的程度。

DentalCAM 可能会重新定位您的测量点。只要所有点仍位于孔壁就没问题。

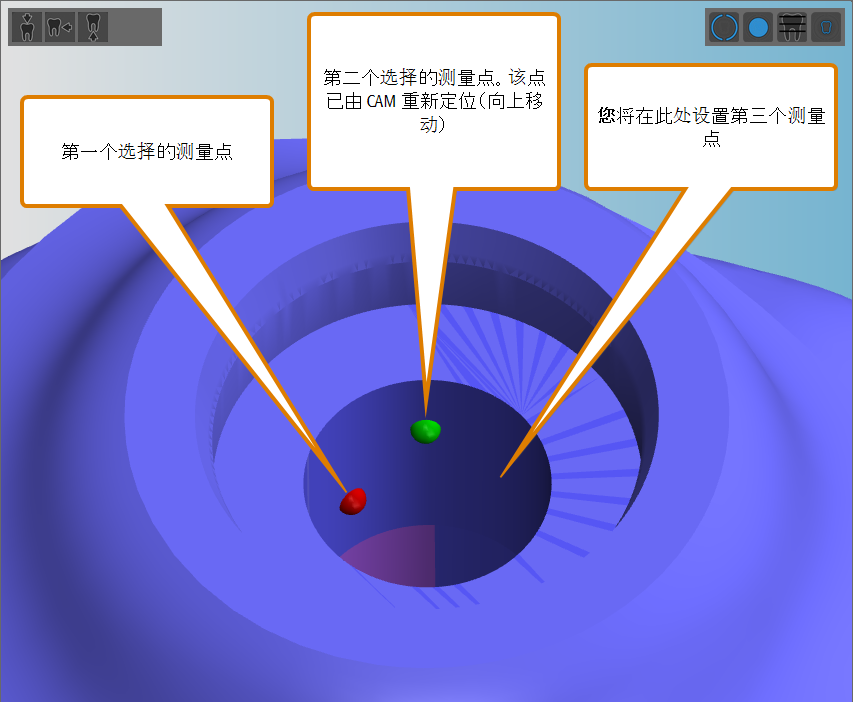

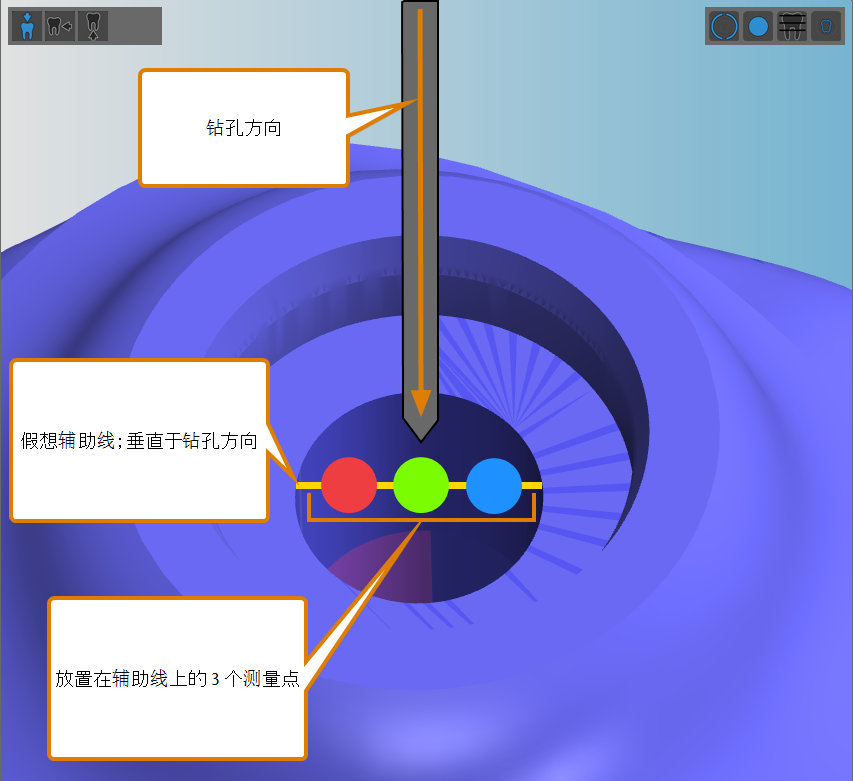

设置测量点：(a) 图：设置测量点；(b) 设置测量点

• 设置第三个测量点后，DentalCAM 立即切换到顶视图，以便您可以检查测量点的位置。

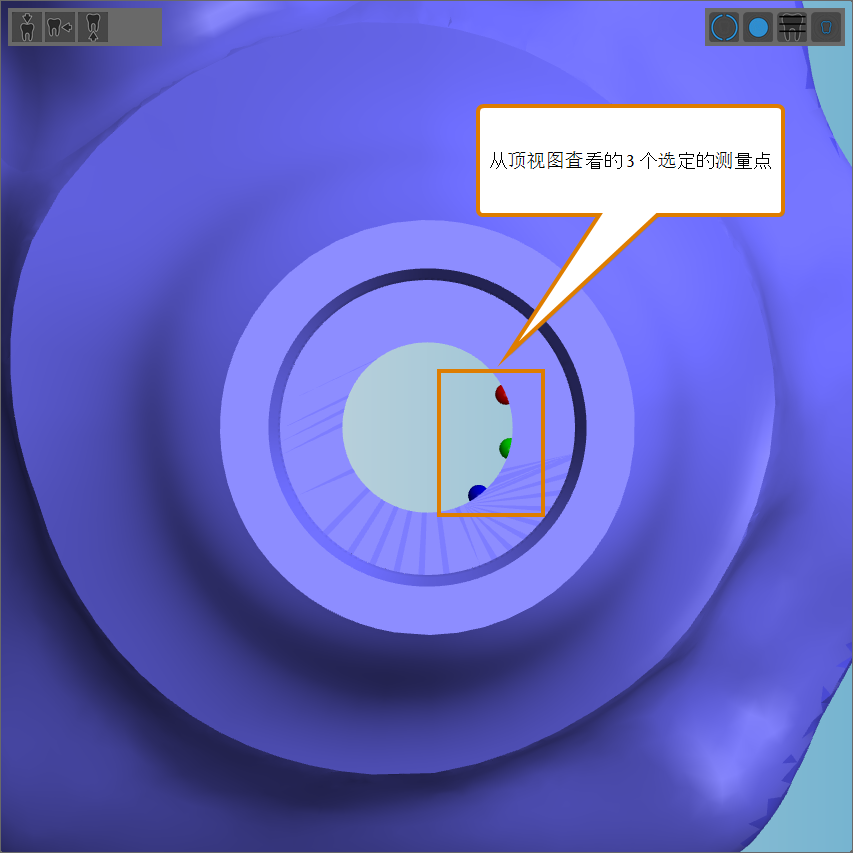

顶视图的测量点

8. 选择左列中的以下图标来继续：
• DentalCAM 在左列显示 3 个数值进度条。

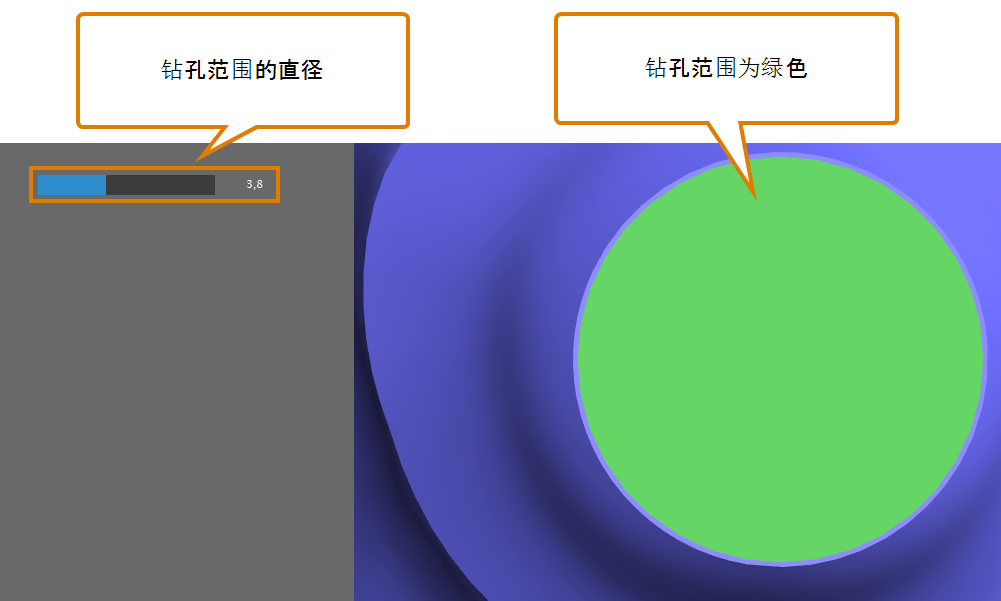

9. 指定钻孔范围的直径钻孔范围 钻孔范围在坯料盘显示图中用绿色圆圈表示，并且必须覆盖钻孔的开口表面。使用数值进度条增加和减小钻孔范围的直径。调整数值进度条，直到钻孔范围略大于钻孔的开口表面。


指定钻孔范围

10. 选择左列中的以下图标来完成工作流程：
• DentalCAM 以绿色箭头绘制钻孔方向，并将钻孔范围绘制成绿色表面。

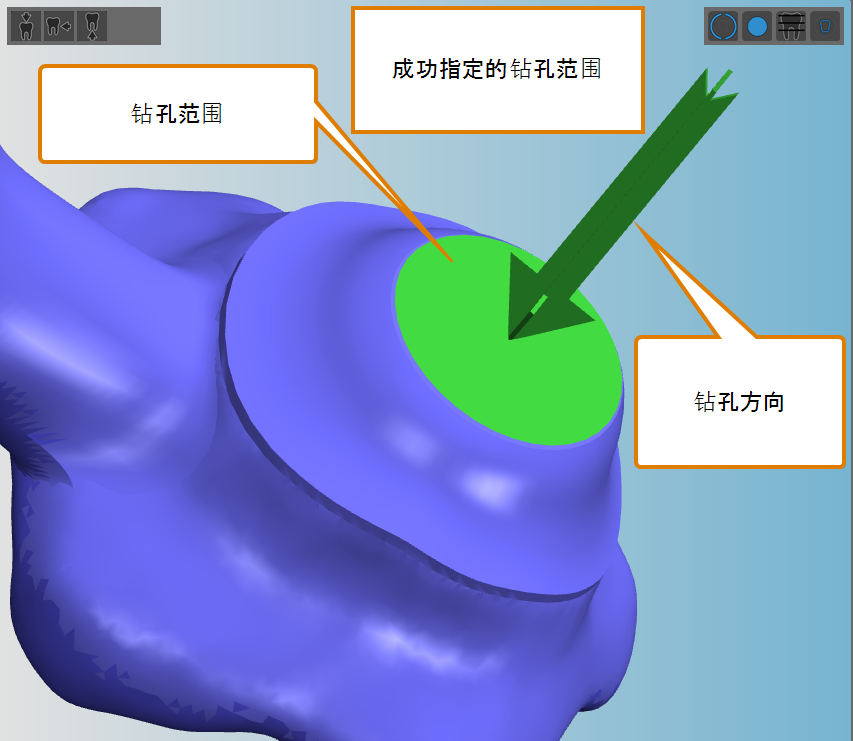

成功指定的钻孔范围

11. 确认钻孔范围可覆盖钻孔的开口表面。由于 STL 文件的精度有限，因此结果将不一定总是如上例所示的那样理想。但是，如果开口表面或钻孔的某些部分不在钻孔范围内，则应删除钻孔范围，然后重试。

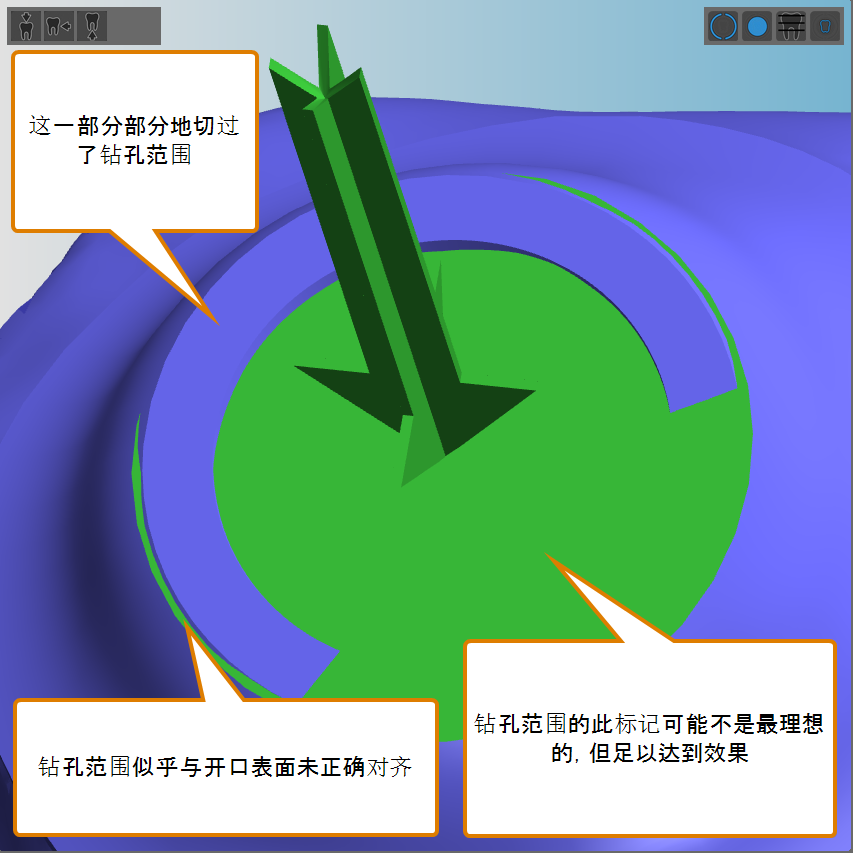

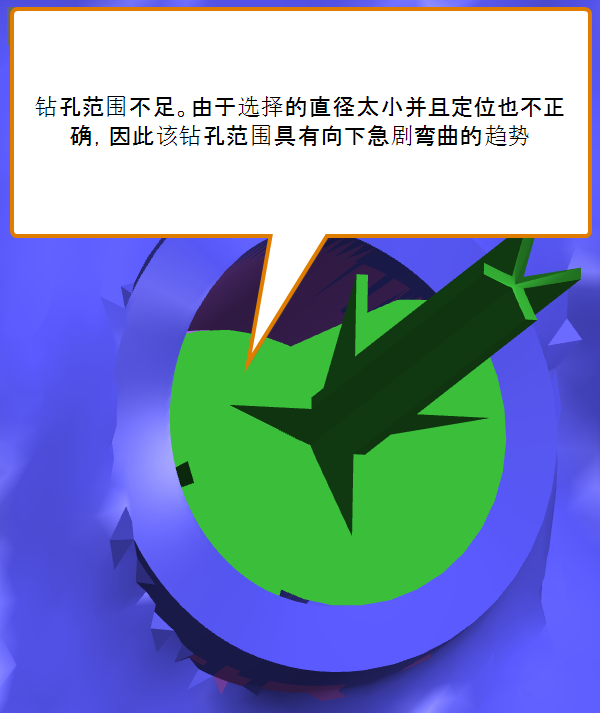

(a) 非最佳但足够的钻孔范围 ；(b) 钻孔范围不足

12. 对物体另一侧的钻孔的另一末端重复步骤 3 – 7。
13. 如果您要应用更改，请在图标栏下方选择以下图标以进行编辑功能：
• DentalCAM 保存您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。
14. 如果您要放弃更改，请选择以下图标：
• DentalCAM 撤销您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。

删除钻孔范围

您可以删除手动指定的钻孔范围，还可通过针对钻孔的自动搜索功能删除 DentalCAM 自动识别的钻孔范围。

1. 通过单击以下图标，打开所需物体的编辑功能：
2. 如要打开用于指定钻孔范围的编辑功能，请选择以下图标：
• DentalCAM 在左列显示一个列表，其中包含所有可识别的钻孔范围。

3. 如要在列表中找到所需的钻孔范围，请选择在胚料显示图中指示钻孔方向的相应箭头。
• DentalCAM 用蓝色边框标记列表中选定的钻孔范围。
4. 如要删除钻孔范围，请选择以下图标：
• DentalCAM 从列表中删除条目，并在胚料显示图中直观呈现钻孔范围。
5. 手动标记钻孔范围。否则钻孔将无法正确加工。

如果物体包含无法识别或识别不正确的型腔，则必须通过相应的编辑功能对其进行手动标记。否则，将无法正确加工物体。

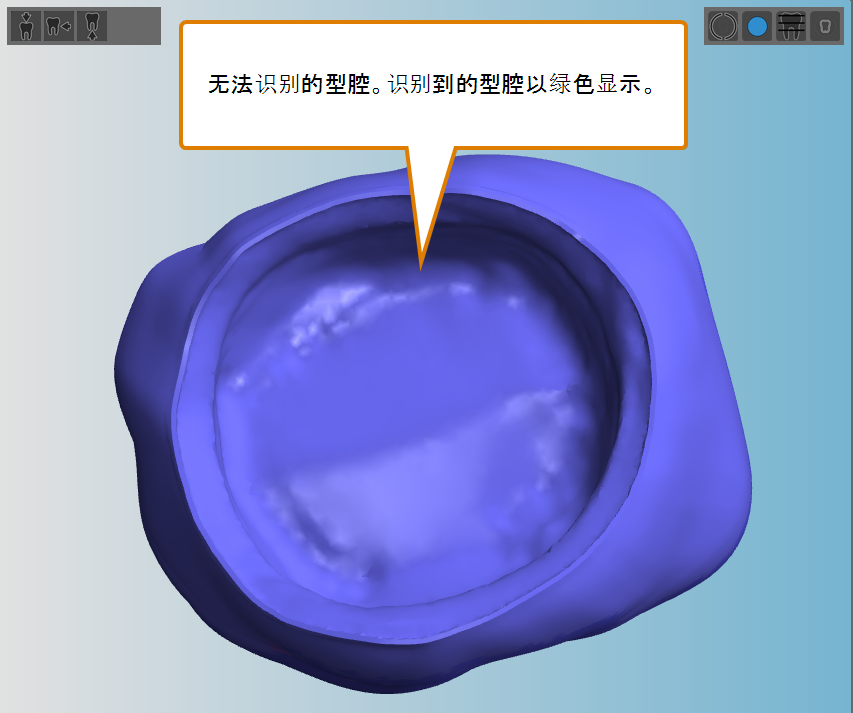

具有未识别空腔的物体

DentalCAM 未能正确识别型腔或钻孔的原因有两个：

• 导入物体时，您停用了型腔/钻孔的自动搜索功能。
• 由于异常的几何形状，物体的型腔/钻孔自动搜索功能失败。

无论原因如何，下一步都是手动标记物体的型腔：

1. 通过单击以下图标，打开所需物体的编辑功能：
2. 如要打开用于标记型腔的编辑功能，请选择以下图标：
• DentalCAM 在胚料显示图中隐藏除物体之外的所有元素，并切换到底部视图。

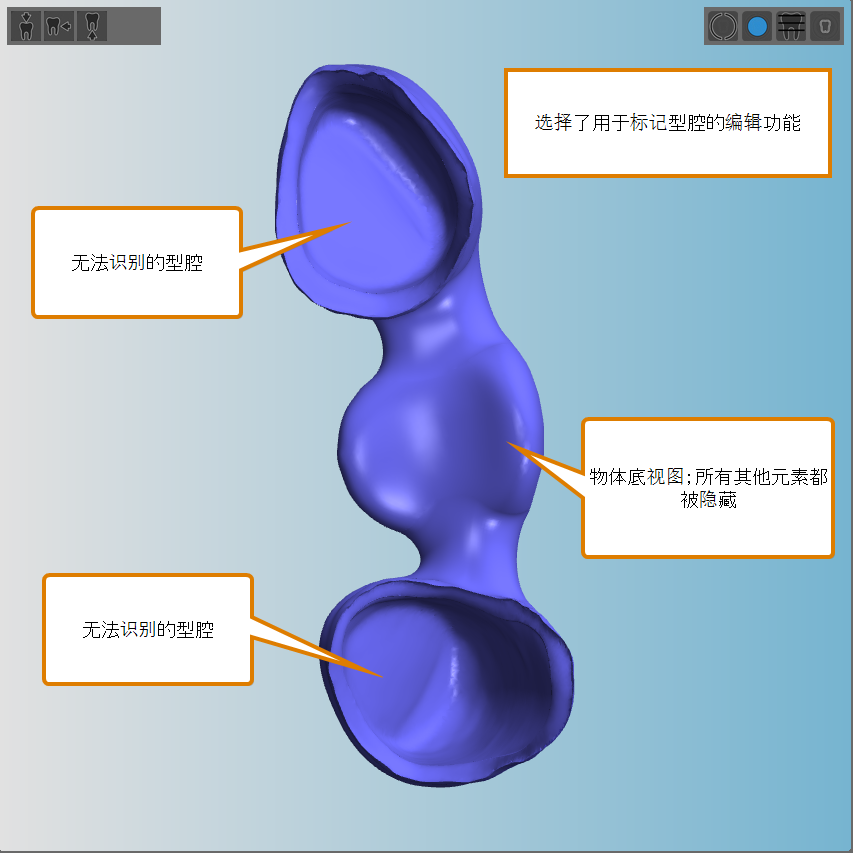

用于标记空腔的编辑功能，显示具有 2 个未识别空腔的物体

3. 如果物体有任何不能正确识别的型腔，请将其删除。
4. 选择左列中的以下图标来启动工作流程：
5. 选择型腔单击要标记的型腔中点。
• DentalCAM 尝试识别型腔的颈缘线并用黑点标记。一些点可能位于颈缘线之外，因为 DentalCAM 无法正确识别颈缘线的所有部分。您将必须手动更正这些错误。

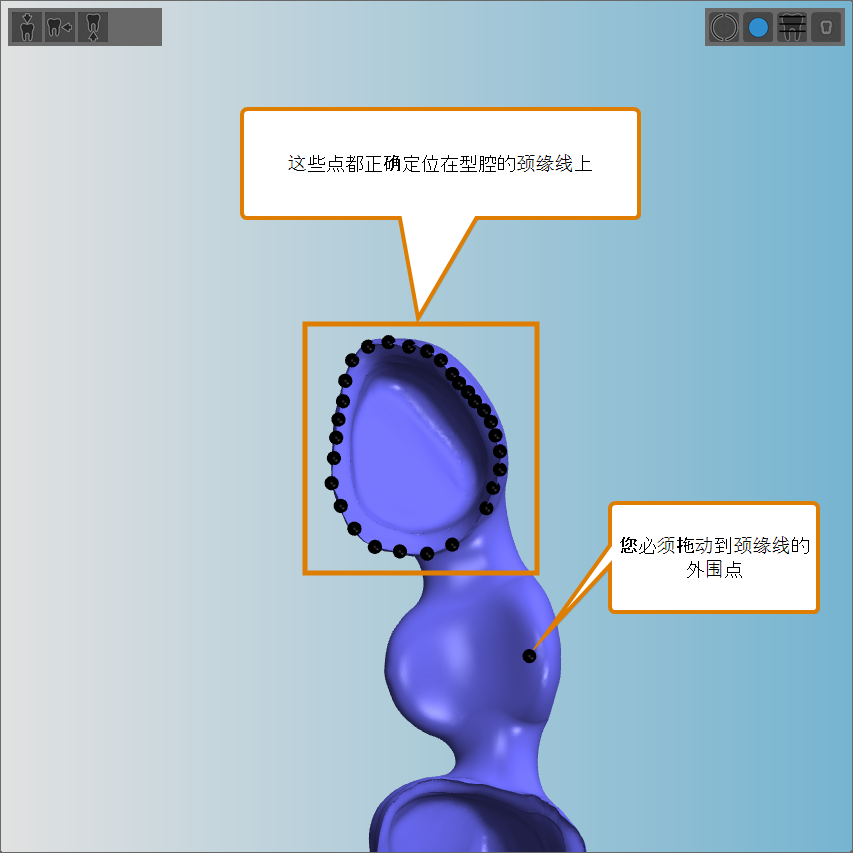

带外部点的型腔的标记颈缘线

6. 选择左列中的以下图标来继续：
7. 激活或停用放置辅助如果激活了放置辅助，则下一步将移动的点将捕捉到鼠标指针附近物体的最高点。由于最高点很可能是颈缘线，因此放置辅助将使点的定位更加容易。但如果要完全控制点的定位，或者辅助点无法正确识别该颈缘线，则应将其关闭。如要打开或关闭放置辅助，请选择以下图标：
8. 将所有点拖到颈缘线单击并按住一个外围点，然后将其拖到型腔的颈缘线中。对所有点执行此操作，直到颈缘线完全用点标记。

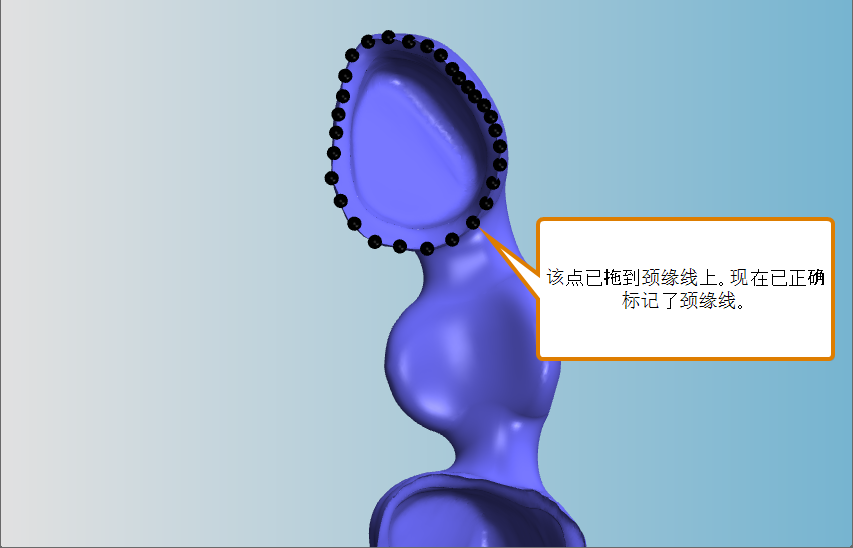

正确标记的颈缘线

9. 选择左列中的以下图标来继续：

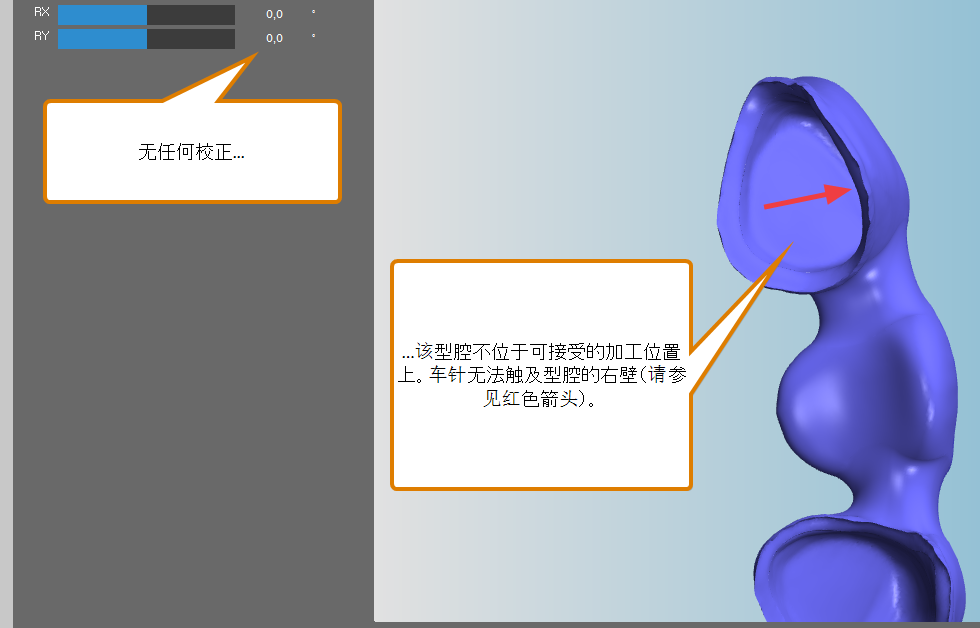

10. 如有必要，校正加工角度（仅适用于 5 轴机器）如果型腔的开口表面与坯料盘表面不平行，则机床可能无法正确制造型腔。这种情况下，5 轴机器可以增加旋转轴的迎角，以补偿 STL 文件中错误的物体方向。使用 RX 和 RY 数值进度条来校正型腔的加工角度：
• 调整 RX 数值进度条以使物体绕 X 轴虚拟旋转
• 调整 RY 数值进度条以使物体绕 Y 轴虚拟旋转

虚拟旋转物体时，请勿在胚料中更改物体的朝向。机器会在加工过程中旋转胚料，这样哪怕体处于原始（和不变）的朝向，也可以铣出型腔。这就是在同一物体中必须为每个型腔校正加工角度的原因。

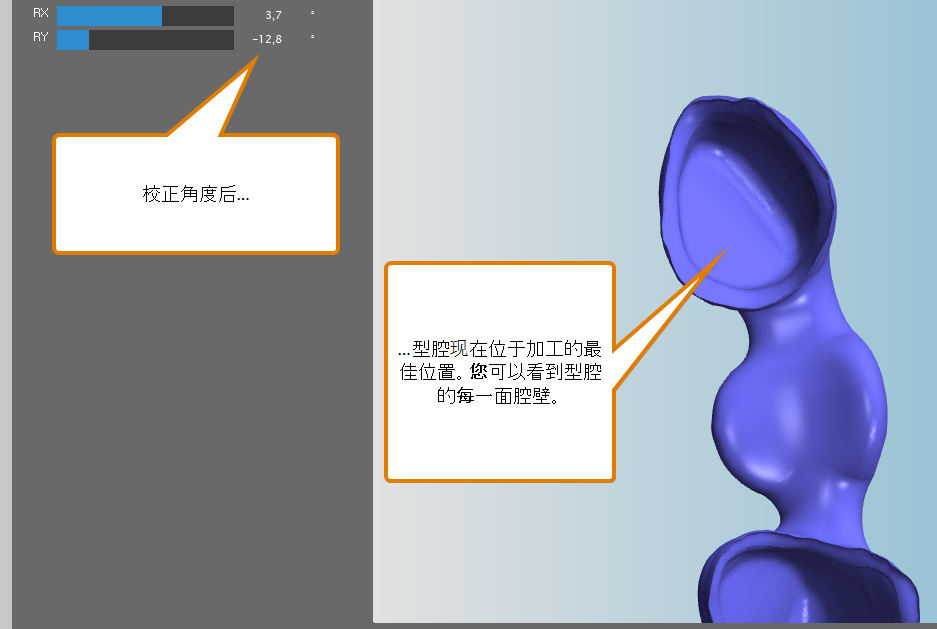

(a)铣削空腔的方向不正确的物体; (b)铣削空腔的校正加工角度的物体

如果要使用 4 轴机器加工，或者如果 5 轴机器的最大迎角不足以补偿物体的非最佳朝向，则必须在 STL 文件中校正物体朝向。为此，您既可以在DentalCAM中，也可以在 CAD 应用程序中使用编辑功能来移动或旋转物体。

11. 选择左列中的以下图标来完成工作流程：
• DentalCAM 将型腔着色为绿色，并将其添加到左列的型腔列表中。应用程序将序列号分配给型腔。

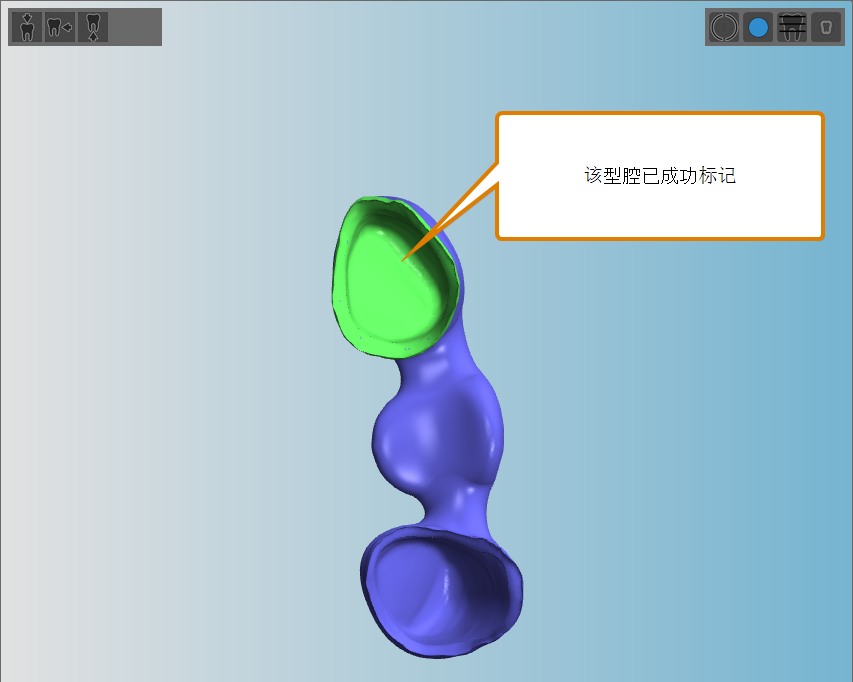

(a)成功标记的腔; (b)列表显示 2 个空腔

12. 如果您要应用更改，请在图标栏下方选择以下图标以进行编辑功能：
• DentalCAM 保存您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。
13. 如果您要放弃更改，请选择以下图标：
• DentalCAM 撤销您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。

删除型腔

您可以删除手动标记的型腔，还可以通过型腔的自动搜索功能删除 DentalCAM 自动识别的型腔。

1. 通过单击以下图标，打开所需物体的编辑功能：
2. 如要打开用于标记型腔的编辑功能，请选择以下图标：
• DentalCAM 在左栏中显示一个列表，其中包含所有可识别的型腔。

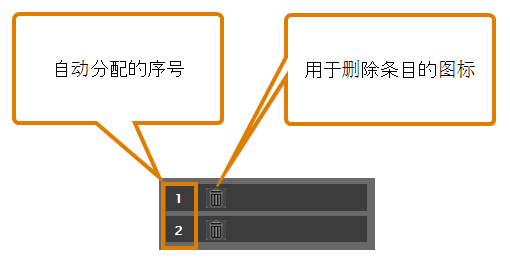

列表显示 2 个空腔

3. 如要在列表中找到所需的型腔，请在胚料显示图中选择型腔的标记。
• DentalCAM 用蓝色边框标记列表中选定的型腔。
4. 如要删除型腔，请选择以下图标：
• DentalCAM 从列表中删除条目，并在胚料显示图中型腔不再以绿色着色。
5. 手动标记型腔。否则，将无法正确加工型腔。

如果需要烧结架以防止物体变形，则可以通过创建烧结架专用的编辑功能来创建：

1. 通过单击以下图标，打开所需物体的编辑功能：
2. 如要打开用于为物体创建烧结架的编辑功能，请选择以下图标：
• DentalCAM 显示以下内容：
1. 在左列中：用于选择烧结棒类型的图标和用于调整烧结棒的数值进度条。
2. 在坯料盘显示中：具有自动生成烧结棒的物体，您可以（在大多数情况下可能都需要）调整其形状。


烧结棒一览

3. 选择烧结架类型：
1. 如果您需要一个不带支撑杆的开放式烧结棒，而烧结棒将在烧结炉中起支撑作用时，请选择以下图标：。这些类型的烧结架或者在烧结珠上烧结，或者借助于支撑物体的烧结柱来烧结。
2. 如果您需要带有支撑杆且已填充内部表面的封闭式烧结棒，请选择以下图标：。这种烧结架类型可以节省加工时间，因为不必铣削内表面，并且可以在内表面放置物体以更经济地使用胚料。但是，如果使用这种烧结架类型，则很难确保烧结架的体积大致等于物体的体积，这是对于烧结架而言很重要的规则。
3. 如果您需要带有支撑杆且已铣削内部表面的封闭式烧结棒，请选择以下图标：。这是最常用的烧结架类型，因为您的烧结架具有非常坚固的支撑杆，并且可以轻松确保烧结架的体积大致等于物体的体积。
4. 调整烧结棒的形状为此，将烧结棒的端点拖动到所需位置。
• DentalCAM 通过连接端点自动调整烧结架的形状。烧结架沿物体的轮廓成型。

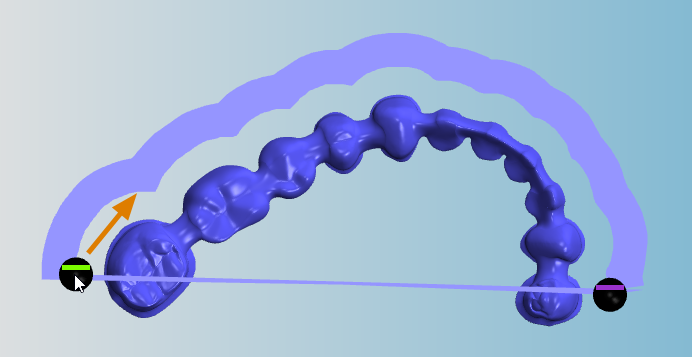

拖动自动生成的烧结棒的端点（用彩色线标记以更好区分）

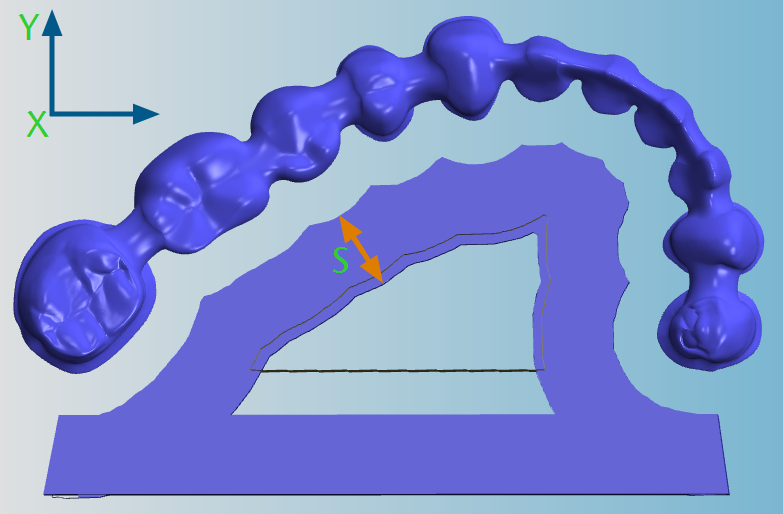

5. （可选） 用 S 数值进度条增加或缩减烧结架的宽度（在 X/Y 方向上调整宽度）。在数值进度条的右侧，您可以找到以毫米为单位的当前宽度。

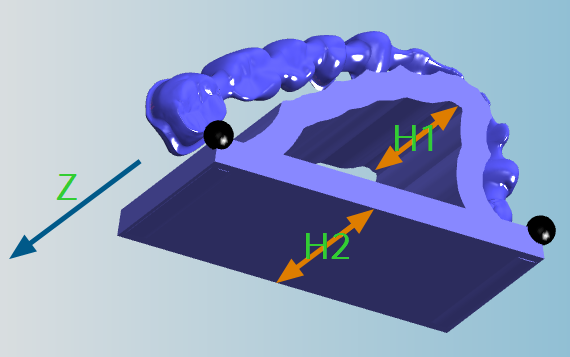

6. （可选） 用 H1 数值进度条增加或缩减烧结架的高度（在 Z 方向上调整宽度）。在数值进度条的右侧，您可以找到以毫米为单位的当前高度。
7. （可选） 用 H2 数值进度条增加或缩减支撑杆的高度（仅适用于封闭的烧结棒）。在数值进度条的右侧，您可以找到以毫米为单位的当前高度。

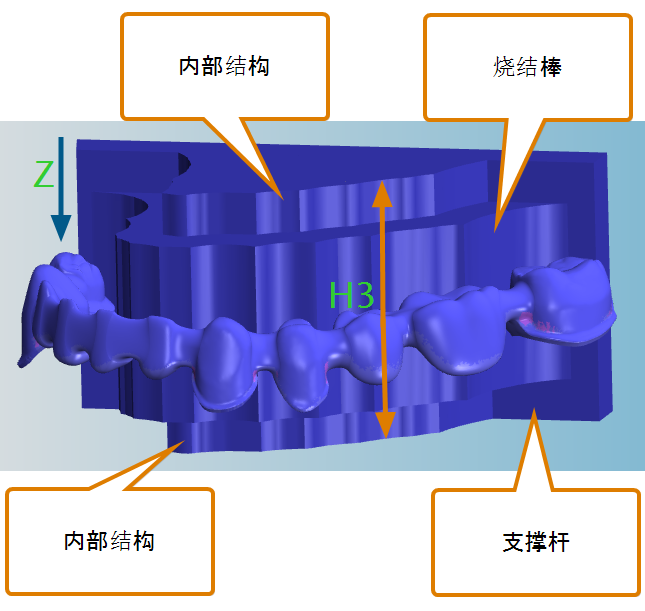

8. （可选） 用 H3 数值进度条增加或缩减内层胚料的高度（仅适用于封闭的烧结棒）。在数值进度条的右侧，您可以找到以毫米为单位的当前高度。


各值栏如何影响烧结棒的元素

调整烧结棒各个元素的高度时，有一条黄金法则：如果添加一根支撑杆，则支撑杆必须始终与下一个最高的元件一样高或更高。换言之：任何元素都不得高于支撑杆。因此，当您手动更改一个数值进度条时，DentalCAM 可能自动调整另一个数值进度条。

• 更改数值进度条后，DentalCAM 立即调整胚料显示图中相应元素的直观呈现。另外，如果更改高度值之一，DentalCAM 在胚料显示图中以 3D 显示胚料和烧结架元素。
9. 如果您要应用更改，请在图标栏下方选择以下图标以进行编辑功能：
• DentalCAM 保存您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。
10. 如果您要放弃更改，请选择以下图标：
• DentalCAM 撤销您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。
11. 如果创建的开放式烧结架不带支撑棒，则可能需要在物体上放置烧结柱。

如果您创建的烧结架不用支撑棒便可以自行直立在烧结炉中，您在 DentalCAM 中或者需要使用诸如烧结珠之类的辅助工具，或者需要将烧结柱放置在物体上。

烧结棒的桥梁需要下陷

您可以按以下方式在 DentalCAM 中设置烧结柱：

1. 通过单击以下图标，打开所需物体的编辑功能：
2. 如要打开用于设置烧结柱的编辑功能，请选择以下图标：
• 在左列中，DentalCAM 显示用于调整烧结柱的图标和数值进度条。在胚料显示图中，应用程序以 2D 顶视图显示物体。


设置烧结柱

3. 确保选择以下图标：
4. （可选）通过下方数值进度条，调整端点的直径（物体将在烧结炉中直立的烧结柱的一部分）。如果端点直径小于节点的直径（请参阅下一步），则烧结柱将变为圆锥形而不是圆柱形。此设置仅影响您将要设置的下一个烧结柱。
5. （可选）通过上方数值进度条，调整节点的直径（烧结柱与物体接触的起点）。节点的直径不能小于端点的直径。此设置仅影响您将要设置的下一个烧结柱。

我们建议仅创建圆锥形烧结柱，因为它们更容易为机器制造。端点直径的标准值为 1.5 mm，节点直径的标准值为 1.8 mm。

• DentalCAM 在数值进度条的右侧显示以 mm 为单位的当前直径。

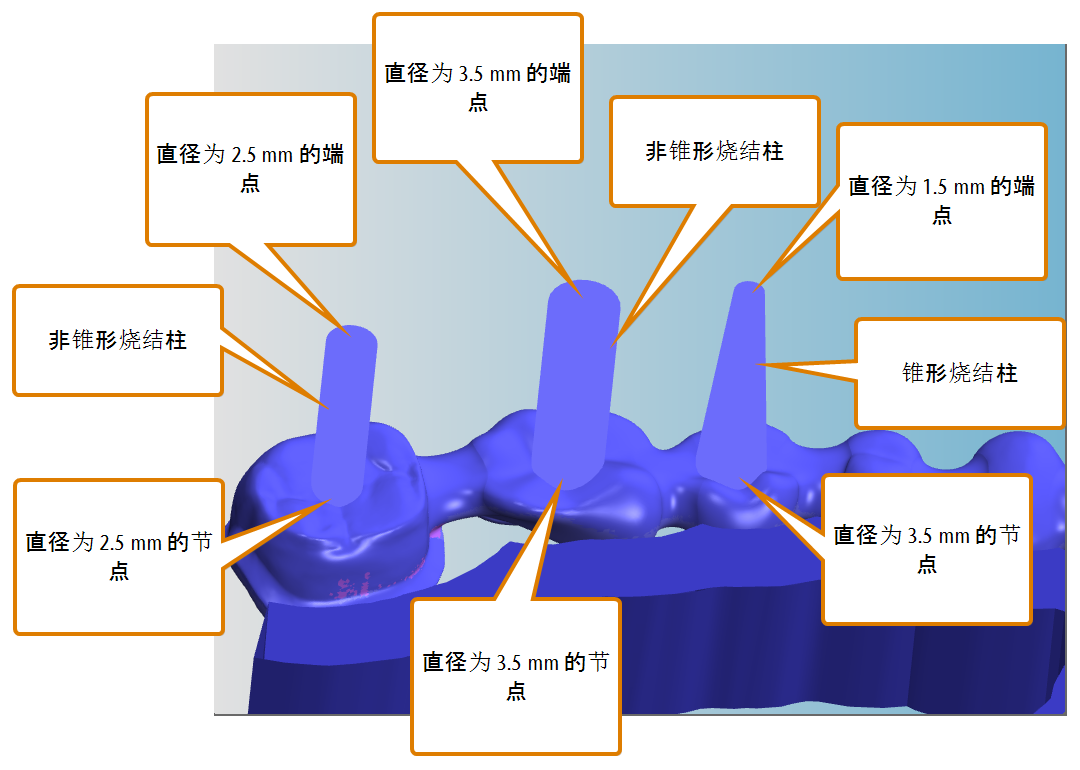

下陷的不同直径：圆柱形和圆锥形下陷的例子

6. 在胚料显示图中，选择要设置烧结柱的位置。
• DentalCAM 将在所选位置设置烧结柱。烧结柱由一个蓝点表示。

将烧结柱定位在物体外部是毫无意义的。因此，保存物体时，所有未放置在物体表面上的烧结柱都将被删除。

7. 如果要删除一个烧结柱，请选择以下图标，然后单击所需的烧结柱：。如果要设置更多烧结柱，请选择以下图标：。
• 完成烧结柱的设置后，您的物体应如下所示：

以下右图是从设置烧结柱所用的编辑功能的 3D 侧视图而非 2D 视图获得的。在此仅用做示意图。



(a) 在 2D 顶视图中下陷的一条桥；(b) 在 3D 顶视图中下陷的一条桥

8. 如果您要应用更改，请在图标栏下方选择以下图标以进行编辑功能：
• DentalCAM 保存您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。
9. 如果您要放弃更改，请选择以下图标：
• DentalCAM 撤销您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。

如果要制造带有精密附件的物体，则需要在 DentalCAM 中标记精密附件。这样，应用程序就知道物体几何形状的哪一部分属于精密附件。

1. 确保已将所有必需的物体（阴模和/或阳模）添加到胚料处。
2. 通过相应物体的编辑功能删除任何标记不正确的型腔或钻孔。

标记阴模的轮廓

1. 通过单击以下图标，打开所需物体的编辑功能：
2. 如要打开用于标记精密附件的编辑功能，请选择以下图标：
• 在左栏中，显示用于标记精密附件的图标。除所选物体外，DentalCAM 在胚料显示图中隐藏所有元素。


标记精密附件的编辑功能

3. 如果有任何精密附件未正确标记，请删除不正确的标记。
4. 选择左列中的以下图标来启动工作流程：
5. 移动视图，以便可以看到阴模内部轮廓尽可能大的部分。


已调整视图，使精密附件的重要部分清晰可见。

6. 选择左列中的以下图标来继续：
7. 在孔壁上选择 2 个点：
1. 单击精密附件内部轮廓上的一个点。
• DentalCAM 用一个绿球标记所选点。
2. 单击精密附件内部轮廓上的第二个点。将第二个点定位，目的是使两个点不靠在一起。

如果您所选的点不在轮廓上，DentalCAM 将无法正确计算轮廓。其结果就是：该物体将无法加工，并且您将不得不再次标记精密附件。

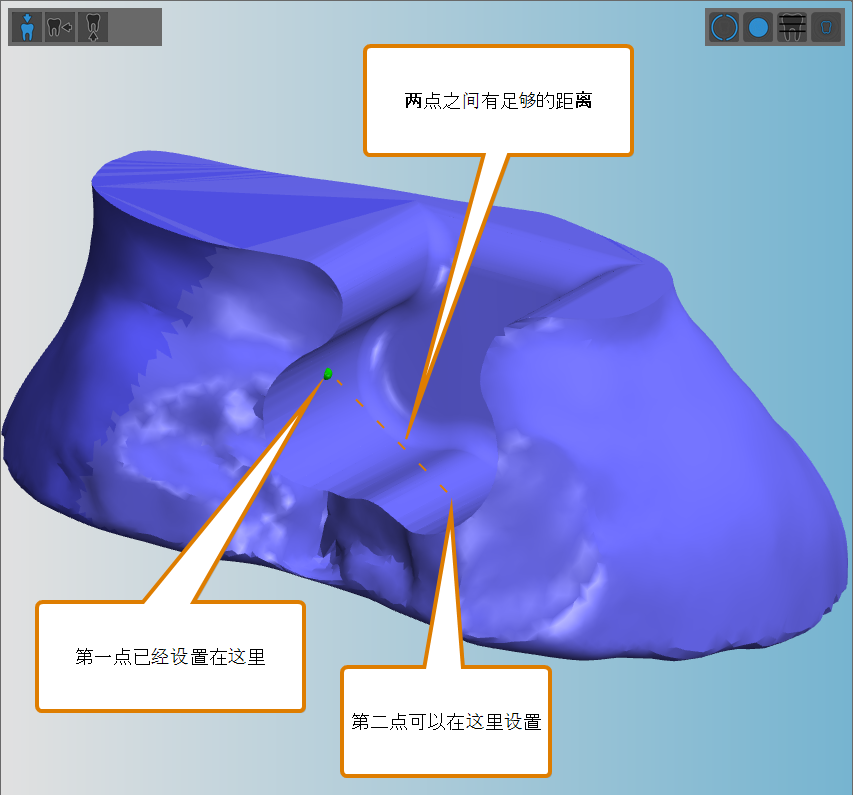

第一个点已设定，仍需选择第二个点

8. 发生以下情况：
1. DentalCAM 用一个蓝球标记第二个点。
2. 胚料的显示图变为顶视图。
3. DentalCAM 用青球标记估计属于轮廓的区域。黑球标记 DentalCAM 估计不属于轮廓部分的区域。

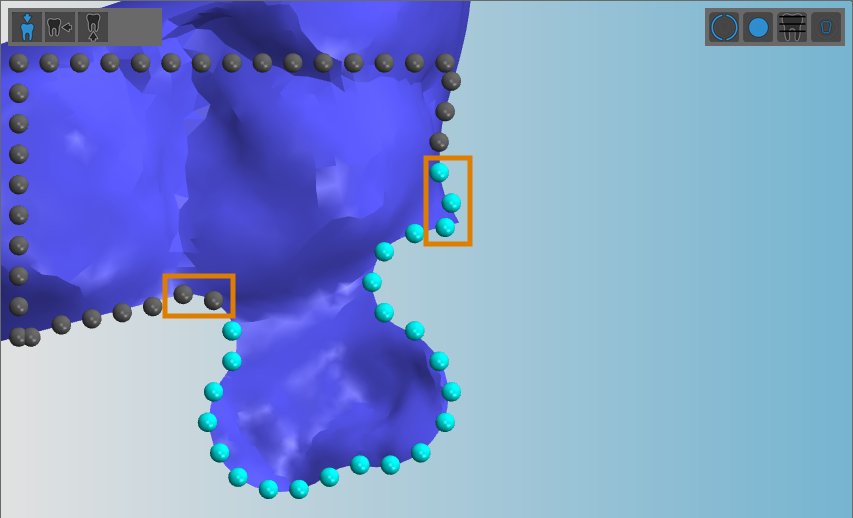

DentalCAM 已计算精密附件的区域，但是结果并不理想（请参见橙色标记）

9. 如有必要，请纠正轮廓的区域 选择一个黑球，将区域扩展到该球。选择一个青色球，将区域缩减到该球。

   您的目标是用青球标记一个比轮廓大一点的区域。



轮廓区域已得到修正。其比轮廓本身大一点。

10. 选择左列中的以下图标来完成工作流程：
• 发生以下情况：
1. DentalCAM 根据您的输入数据来计算精密附件的区域。
2. 计算完成后，精密附件将标记为黄色。


成功标记的轮廓

11. 如果您要应用更改，请在图标栏下方选择以下图标以进行编辑功能：
• DentalCAM 保存您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。
12. 如果您要放弃更改，请选择以下图标：
• DentalCAM 撤销您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。

标记阳模的轮廓

1. 通过单击以下图标，打开所需物体的编辑功能：
2. 如要打开用于标记精密附件的编辑功能，请选择以下图标：
• 在左栏中，显示用于标记精密附件的图标。除所选物体外，DentalCAM 在胚料显示图中隐藏所有元素。
3. 如果有任何精密附件未正确标记，请删除不正确的标记。
4. 选择左列中的以下图标来启动工作流程：
5. 移动视图，以便可以看到阳模轮廓尽可能大的部分。


已调整视图，使精密附件的重要部分清晰可见。

6. 选择左列中的以下图标来继续：
7. 在孔壁上选择 2 个点：
1. 单击精密附件轮廓上的一个点。
• DentalCAM 用一个绿球标记所选点。
2. 单击精密附件轮廓上另一个点。将第二个点定位，目的是使两个点不靠在一起。

如果您所选的点不在轮廓上，DentalCAM 将无法正确计算轮廓。其结果就是：该物体将无法加工，并且您将不得不再次标记精密附件。



第一个点已设定，仍需选择第二个点

8. 发生以下情况：
1. DentalCAM 用一个蓝球标记第二个点。
2. 胚料的显示图变为顶视图。
3. DentalCAM 用青球标记估计属于轮廓的区域。黑球标记 DentalCAM 估计不属于轮廓部分的区域。


DentalCAM 已计算精密附件的区域，但是结果并不理想（请参见橙色标记）

9. 如有必要，请纠正轮廓的区域 选择一个黑球，将区域扩展到该球。选择一个青色球，将区域缩减到该球。

   确保在轮廓的侧面也标记两个半径。

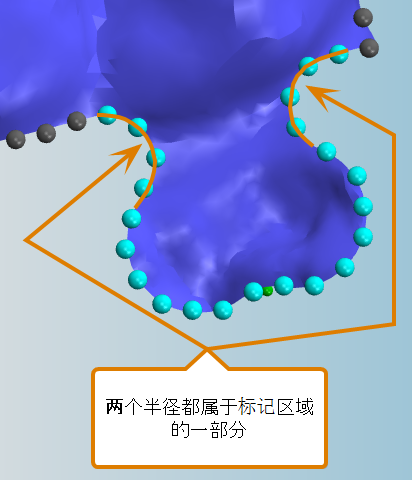

轮廓区域已得到修正。两个半径均已正确标记。

10. 选择左列中的以下图标来完成工作流程：
• 发生以下情况：
1. DentalCAM 根据您的输入数据来计算精密附件的区域。
2. 计算完成后，精密附件将标记为黄色。

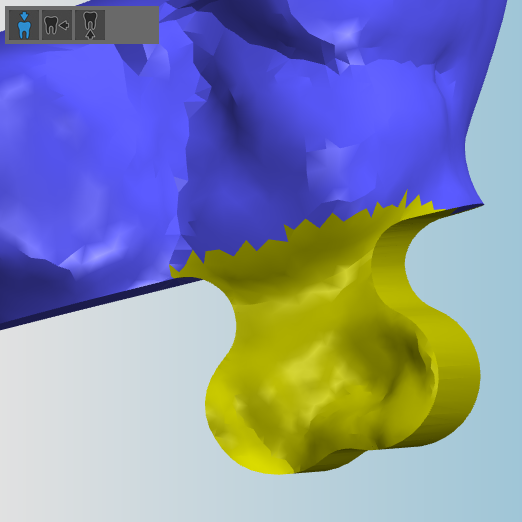

成功标记的轮廓

11. 如果您要应用更改，请在图标栏下方选择以下图标以进行编辑功能：
• DentalCAM 保存您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。
12. 如果您要放弃更改，请选择以下图标：
• DentalCAM 撤销您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。

删除精密附件

您可以按以下方式删除精密附件的标记：

1. 通过单击以下图标，打开所需物体的编辑功能：
2. 如要打开用于标记精密附件的编辑功能，请选择以下图标：
• DentalCAM 在左栏中显示包含所有标记精密附件的列表。

3. 如要在列表中找到所需的精密附件，请在胚料显示图中选择相应的黄色标记。
• DentalCAM 用蓝色边框标记列表中选定的精密附件。
4. 如要删除精密附件，请选择以下图标：
• DentalCAM 从列表中删除条目以及胚料显示图中的精密附件标记。
5. 如果您要应用更改，请在图标栏下方选择以下图标以进行编辑功能：
• DentalCAM 保存您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。
6. 如果您要放弃更改，请选择以下图标：
• DentalCAM 撤销您的更改，退出当前编辑功能，并为当前物体显示所有现有编辑功能。

• 要打开设置板条的嵌套视图，请在主图标栏中选择以下图标：

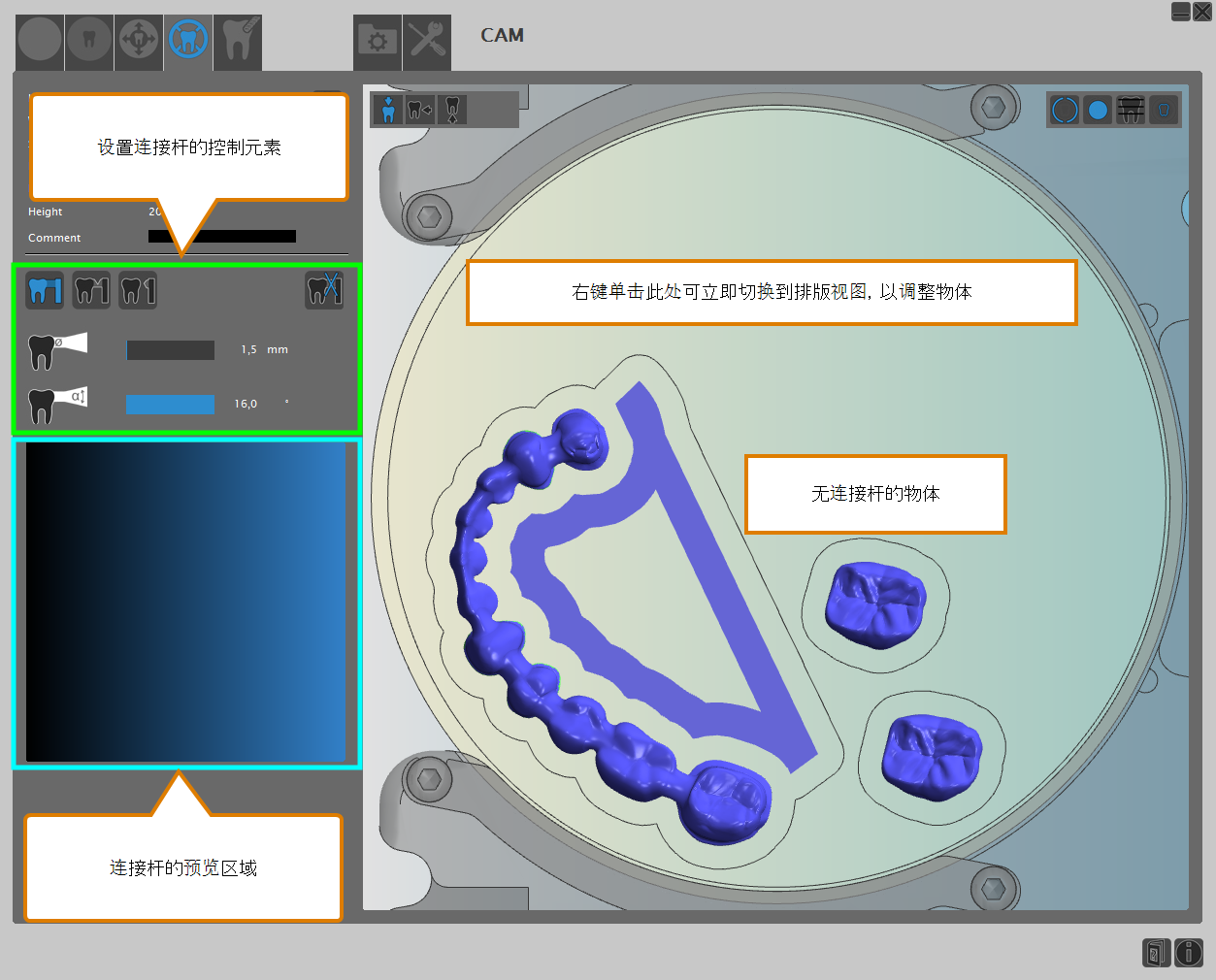

用于设置连接杆的排版视图

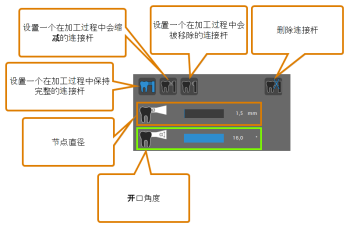

在左列中，有几个用于设置连接杆的控制元素：

每个物体周围都有一个空的加工区域，因此您需要设置一些连接杆以将物体固定在适当的位置。如果物体没有连接杆，DentalCAM 就不会计算作业。

什么是加工区域和连接杆？

加工区域是物体周围的铣削或磨削区域，该区域将物体与周围的材料分离。物体用连接杆与周围的材料或其他物体相连，并被连接杆固定到位。

CAM 应用程序中和制造后的加工区域和连接杆

您可以如下设置连接杆：

1. 通过选择以下图标之一，选择要创建的连接杆类型：
1. 在加工过程中保持完整的连接杆这些连接杆在加工结束时仍将保持不变。如果需要高稳定性时，例如在使用较软的材料加工时，请使用它们。
2. 在加工过程中会缩减的连接杆这些连接杆将在加工结束时被缩减。

可以将连接杆缩减到预定的断裂点，使物体更容易与胚料分离。另外，由于暴露的表面已经是所制造物体轮廓的一部分，因此在加工之后需要较少的手动返工。

当连接杆缩减时，机器会从连接杆顶部磨除物料，直到形成所需的尺寸和形状。

如果在使用较软的材料时缩减过多的连接杆或使用缩减过量的连接杆，则在加工过程中物体可能掉落到工作仓的底部并损坏。

3. 在加工过程中会被移除的连接杆这些连接杆将在加工结束时被完全移除。加工后剩余的连接杆越少，越容易将物体与胚料分离，但要付出牺牲稳定性的代价。

如果在使用较软的材料时移除过多的连接杆，则在加工过程中物体可能掉落到工作仓的底部并损坏。

2. （可选）通过标有以下图标的数值进度条调整节点的直径：。节点是指连接杆与物体接触连接的点。此设置仅影响您将要设置的下一个连接杆。在数值进度条的右侧，您可以找到以毫米为单位的当前值。
3. （可选）通过标有以下图标的数值进度条调整开口角度：。开口角度指定连接杆的直径沿其端点的方向上增加了多少。此设置仅影响您将要设置的下一个连接杆。在数值进度条的右侧，您可以找到以毫米为单位的当前值。


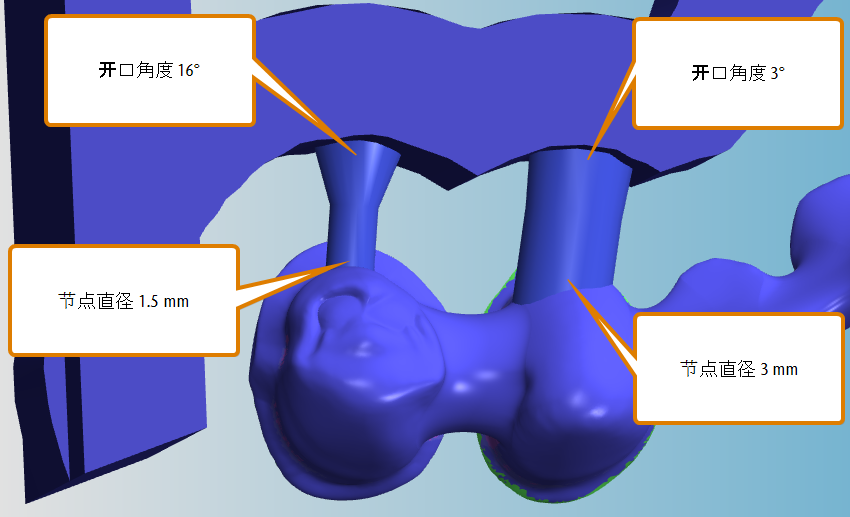

不同直径和开口角度的连接杆示例

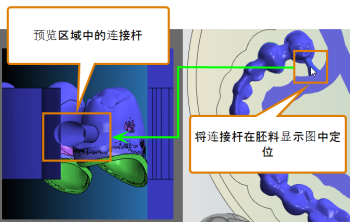

4. 选择并按住要定位连接杆的位置。连接杆定位在物体的表面上。
• 连接杆会自动捕捉到物体的外表面。
5. 如要向左或向右移动连接杆，请将鼠标移到相应的方向。
6. 如要向上或向下移动连接杆，请将鼠标滚轮朝远离您或靠近您的方向滚动。或者您也可以单击并按住预览窗口中的连接杆，然后上下移动鼠标。
• DentalCAM 立即更新预览区域，以便您可以确认连接杆的正确位置。

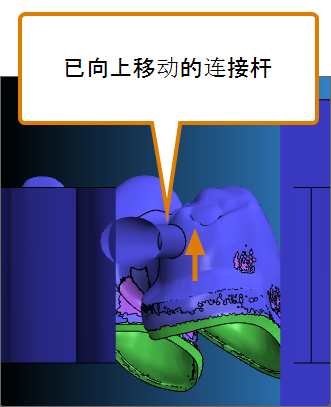

  (a) 将板条左右移动；(b) 将板条上下移动

7. 如果您对位置满意，请松开鼠标按钮。如果需要校正连接杆的位置，请选择并按住该连接杆并重复步骤 5。
8. 如果要删除连接杆，请选择以下图标：。选择您要删除的连接杆。
9. 重复步骤 4 – 7，直到为物体设置了足够的连接杆。

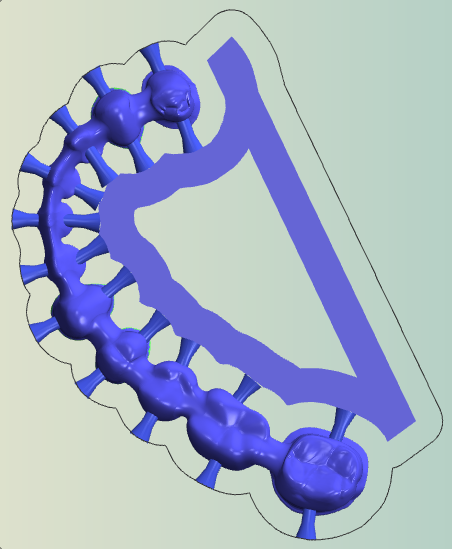

   (a) 每个单元有带 2 个板条的桥；(b) 有 3 个板条的冠部

一般来说，设置连接杆很容易，但关键在于细节。不正确的连接杆设置是造成不良加工效果的最常见原因之一。但是我们也有好消息带给您：许多错误其实很容易避免。方法如下：

设置连接杆的一般规则

以下规则主要适用于在圆盘中排版的物体，但是也适用于多单元物体在块料中的排版情况。

在 X 和 Y 方向上定位连接杆

正确	不正确	说明
		将连接杆均匀地放置在各侧 如果将连接杆仅放在一侧，则可能在加工过程中发生振动。这可能会导致胚料或车针损坏。 正确(左)：物体各侧的连接杆 不正确(右)：仅在物体一侧的连接杆
		连接杆互相之间应留有足够的距离 如果连接杆之间没有足够的空间，则主轴的空气喷嘴可能无法根据需要吹掉加工碎屑，这可能会损坏车针。 正确(左)：连接杆之间有足够的距离 不正确(右)：连接杆之间的距离太小
		设置足够的连接杆 每个物体至少应设置 3 个连接杆。多单元物体通常在每个单元上需要 2 个连接杆。否则，在加工过程中可能会发生振动，这可能导致胚料或车针损坏。 正确(左)：设置了足够的连接杆 不正确(右)：设置的连接杆太少

在 Z 方向上定位连接杆

• 将所有连接杆放置在赤道线上。如果赤道线位于颈缘线上，则将连接杆定位在大约距赤道线 1 mm 处。

用箭头标记的赤道线

用箭头标记的赤道线

您需要将所有连接杆完全放置在物体上。

下图中的连接杆放置得太高。连接杆仅有一部分位于物体上。

连接杆的定位不正确

下图中的连接杆定位太低。连接杆仅有一部分位于物体上。此外，连接杆位于颈缘线上。

连接杆的定位不正确

下图中的连接杆在赤道线上正确定位。

连接杆的正确定位

将连接杆放置在具有足够材料厚度的表面上

设置连接杆时，请始终将其放置在具有足够材料厚度的凸面上。否则，连接杆的稳定性可能太低，加工后可能需要进行额外的手动工作。

下图显示了一个嵌体，其中左侧的材料厚度不足以放置稳定的连接杆。右侧则是合适的。

带有 2 个连接杆的嵌体：左侧连接杆错误放置

调整块料中物体的原始朝向以设置连接杆

将物体导入到使用块料的作业中时，物体的默认朝向可能不适用于从物体运行到心轴的连接杆。

块料中嵌体的原始方向

在这种情况下，需要绕 Z 轴旋转物体，以便可以将连接杆放置在具有足够材料厚度的表面上：

旋转嵌体后，您可以在适当的一侧放置一个连接杆

将连接杆放置在凸面上并避免凹面

您应始终将连接杆放置在凸面上，因为这种表面可以充分支撑连接杆。当将连接杆放置在凹面上时，其稳定性可能不足。

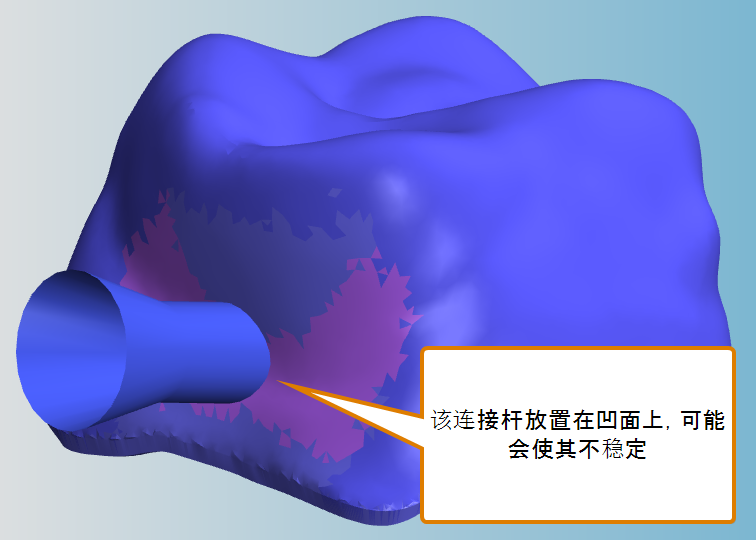

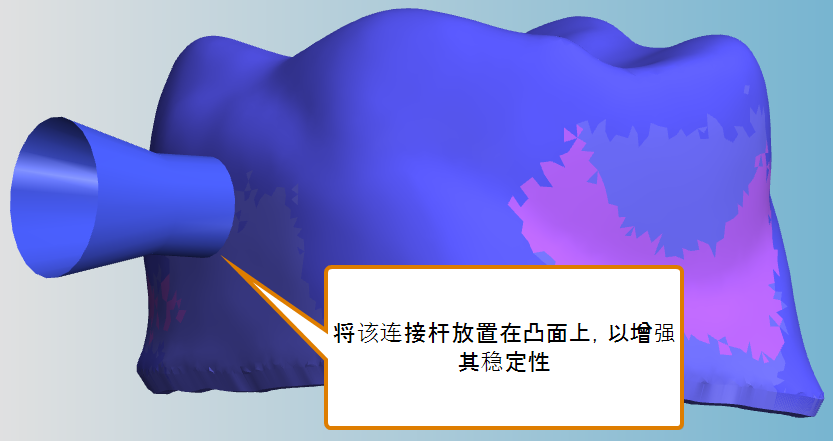

凹面（不正确）和凸面（正确）上的连接杆
