Codice di errore 63 - Arresto in immissione

Il coperchio di sicurezza è montato dietro il coperchio per assistenza superiore?

Come verificare:

1. Rimuovere il coperchio per assistenza superiore:

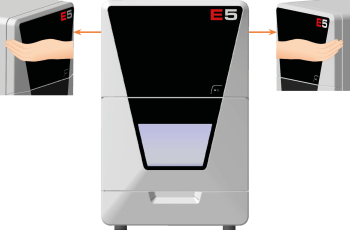

1. Accedere all’incavo sul lato sinistro e destro del coperchio.

2. Sollevare il coperchio dai supporti.

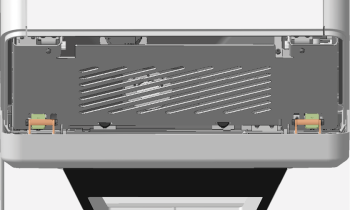

2. Verificare che il coperchio di sicurezza (contrassegnato in arancione) sia in posizione.

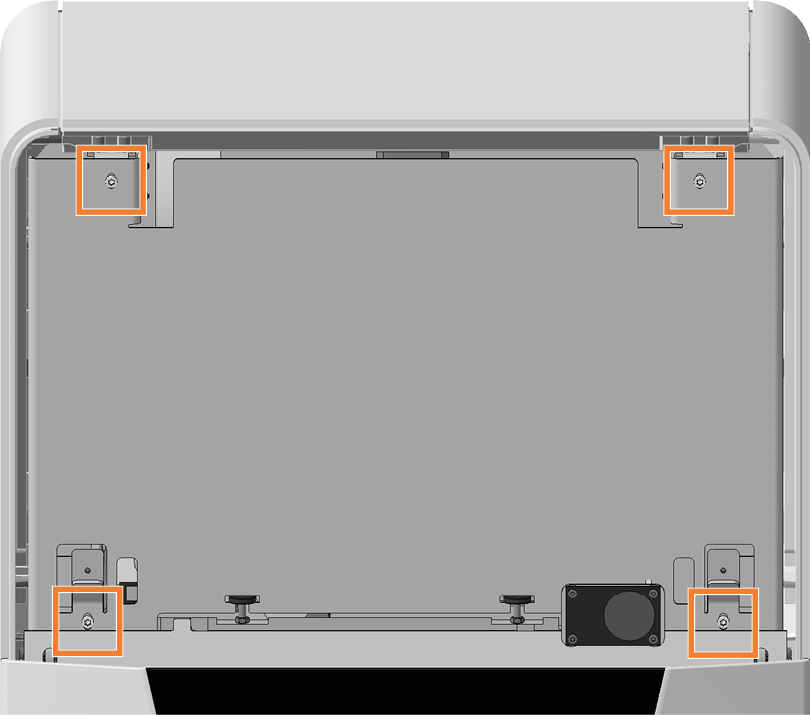

Le viti del coperchio di sicurezza sono serrate in modo che il coperchio di sicurezza sia ben saldo?

Viti contrassegnate in arancione

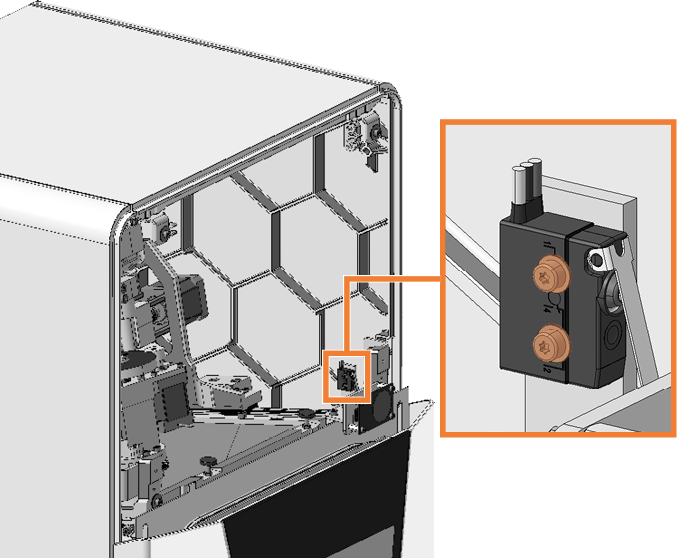

Le viti dell'interruttore di finecorsa per il coperchio di sicurezza sono serrate a 1,5 Nm?

Come verificare:

1. Svitare le 4 viti con il cacciavite dinamometrico da 1,5 Nm che fissano il coperchio di sicurezza.

2. Rimuovere il coperchio di sicurezza.









3. Verificare che le viti (in arancione) dell'interruttore di finecorsa siano ben serrate.

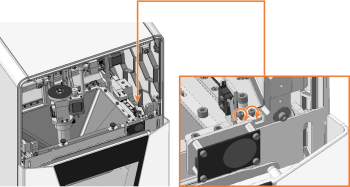

Le viti che fissano il supporto dell'interruttore di finecorsa sono ben strette?

Viti del supporto dell'interruttore di finecorsa contrassegnate in arancione

Qual è il risultato dell'attivazione manuale dell’interruttore di finecorsa?

Come verificare:

1. Chiudere DentalCNC

2. Spegnere la macchina con l’interruttore di alimentazione principale.

3. Attendere 5 secondi.

4. Accendere la macchina con l’interruttore di alimentazione principale.

5. Avviare DentalCNC.

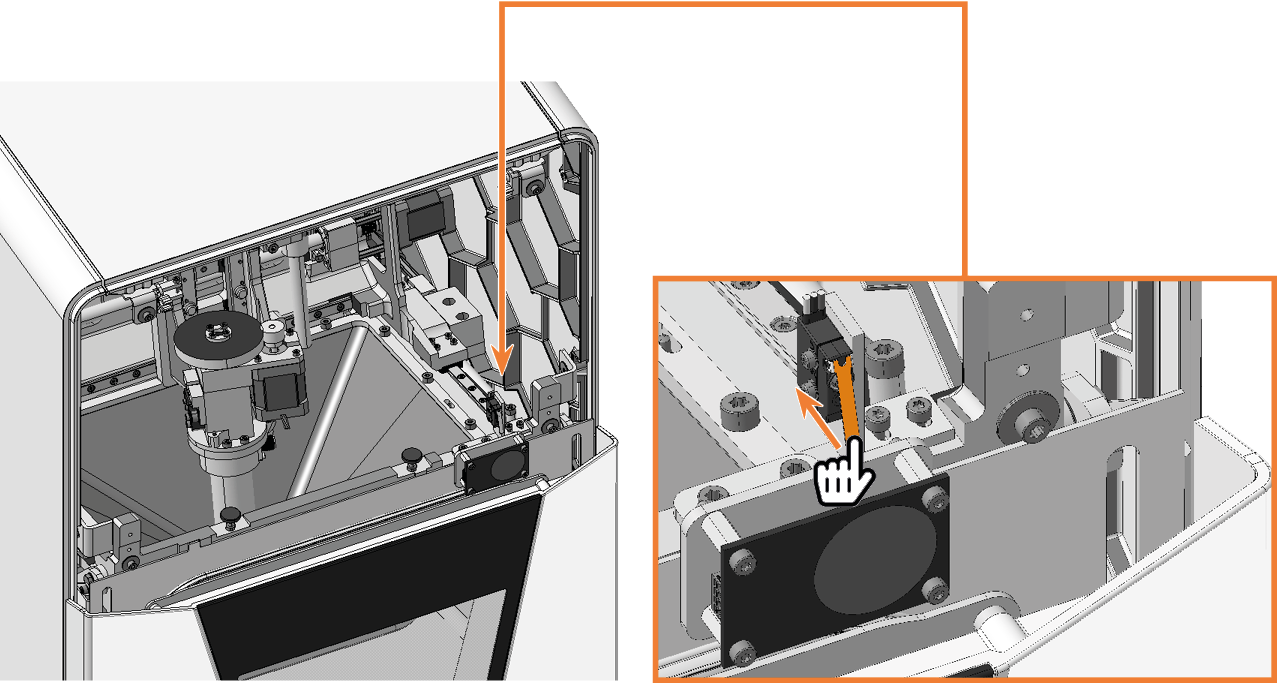

6. Premere la staffa (in arancione) dell'interruttore di finecorsa contro il pulsante finché non si sente uno scatto.

   Mantenere la staffa in questa posizione fino a quando la macchina effettua il riferimento o la spia del vano di lavoro diventa rossa.



L'errore si ripresenta dopo aver montato il coperchio di sicurezza?

Come verificare:

1. Chiudere DentalCNC

2. Spegnere la macchina con l’interruttore di alimentazione principale.

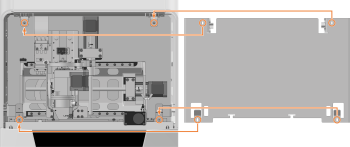

3. Posizionare il coperchio di sicurezza in modo che i 4 fori per le viti si trovino al di sopra dei 4 fori nell’alloggiamento della macchina.

4. Avvitare il coperchio di sicurezza con il cacciavite dinamometrico a 1,5 Nm all’alloggiamento della macchina.













5. Accendere la macchina con l’interruttore di alimentazione principale.

6. Avviare DentalCNC.

Raccomandazione

1. Chiudere DentalCNC

2. Spegnere la macchina con l’interruttore di alimentazione principale.

3. Posizionare il coperchio di sicurezza in modo che i 4 fori per le viti si trovino al di sopra dei 4 fori nell’alloggiamento della macchina.

4. Avvitare il coperchio di sicurezza con il cacciavite dinamometrico a 1,5 Nm all’alloggiamento della macchina.













5. Installare il coperchio per assistenza superiore:

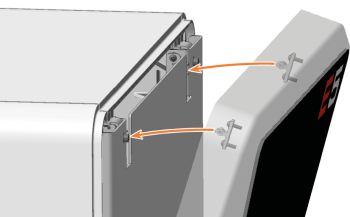

   1. Inserire i bulloni (contrassegnato in arancione) del coperchio per assistenza nei supporti (contrassegnati in verde) del coperchio di sicurezza.

   2. Inclinare il coperchio per assistenza verso la macchina finché non scatta in posizione.













Raccomandazione

1. Serrare le 4 viti del coperchio di sicurezza con un cacciavite dinamometrico da 1,5 Nm.





2. Controllare la tenuta del coperchio di sicurezza.

Raccomandazione

• Serrare le viti dell’interruttore di finecorsa.





Raccomandazione

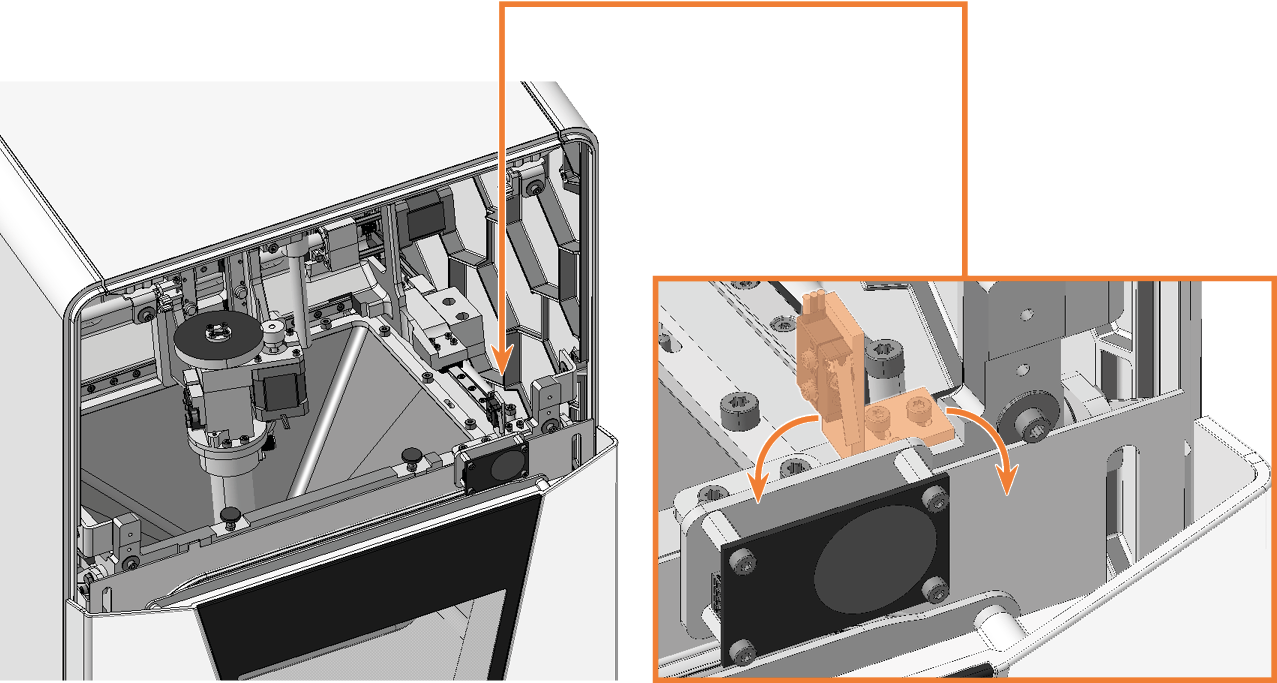

1. Allentare le viti del supporto dell’interruttore di finecorsa fino a poterlo allineare.

2. Allineare il supporto del finecorsa in modo che il coperchio di sicurezza prema la staffa dell’interruttore di finecorsa contro il pulsante. A tal fine, provare ad applicare il coperchio di sicurezza.

3. Serrare saldamente le viti del supporto dell’interruttore di finecorsa.













4. Posizionare il coperchio di sicurezza in modo che i 4 fori per le viti si trovino al di sopra dei 4 fori nell’alloggiamento della macchina.

5. Avvitare il coperchio di sicurezza con il cacciavite dinamometrico a 1,5 Nm all’alloggiamento della macchina.













6. Chiudere DentalCNC

7. Spegnere la macchina con l’interruttore di alimentazione principale.

8. Attendere 5 secondi.

9. Accendere la macchina con l’interruttore di alimentazione principale.

10. Avviare DentalCNC.

• La macchina esegue il referenziamento. Il problema dovrebbe essere risolto.

11. Installare il coperchio per assistenza superiore:

    1. Inserire i bulloni (contrassegnato in arancione) del coperchio per assistenza nei supporti (contrassegnati in verde) del coperchio di sicurezza.

    2. Inclinare il coperchio per assistenza verso la macchina finché non scatta in posizione.













Raccomandazione

Probabilmente l’interruttore di finecorsa è difettoso.

• Contattare il servizio clienti.

Raccomandazione

• Contattare il servizio clienti.

Raccomandazione

• Installare il coperchio per assistenza superiore:

  1. Inserire i bulloni (contrassegnato in arancione) del coperchio per assistenza nei supporti (contrassegnati in verde) del coperchio di sicurezza.

  2. Inclinare il coperchio per assistenza verso la macchina finché non scatta in posizione.













• Il problema dovrebbe essere risolto
