Si applica a: K5, K5+, N4, S5, S1, S2, R5, Z4

Installazione e utilizzo del supporto per abutment nt-trading Preform®

Questo articolo della Guida descrive come installare e utilizzare il supporto per abutment per i pezzi grezzi nt-trading Preform®. Il supporto per abutment nt-trading Preform® è disponibile per le seguenti macchine:

  • N4 / N4+
  • R5
  • S5  / S1 / S2
  • Z4

Non tutte le versioni di DentalCAM & DentalCNC supportano tutti i supporti per abutment. Raccomandazione: Aggiornare alla versione più recente per ottenere la massima compatibilità.

Con un supporto per abutment nt-trading la macchina può lavorare abutment prefabbricati con geometrie di collegamento prefabbricate che si adattano al supporto ( Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8).

È possibile montare dei pezzi grezzi nel supporto per abutment prima di installare il supporto nella macchina o viceversa.

Panoramica dell’articolo

Oggetti in dotazione:

I componenti forniti con il supporto per abutment

  1. 1 x Supporto per abutment nt-trading Preform
  2. 6 x Bullone filettato (M4 x 6)
  3. 1 x Cacciavite dinamometrico (0,6 Nm)

Preparazione dell’installazione

Tenere a portata di mano:

  • Panno bagnato
  • Detergente non aggressivo
  1. Chiudere lo sportello del vano di lavoro.
  2. Per spostare il mandrino nella posizione predefinita, selezionare la seguente icona in DentalCNC:
  3. Aprire lo sportello del vano di lavoro.
  4. Spegnere la macchina con l’interruttore di alimentazione principale.
  5. Scollegare la macchina dalla sorgente elettrica.
  6. Pulire il vano di lavoro con cura, in particolare il portapezzi.

Installazione del supporto per abutment nt-trading Preform®

  1. Aprire lo sportello del vano di lavoro.
  2. Rimuovere il pezzo grezzo dal portapezzi, se presente.
  3. Orientare correttamente il supporto per abutment nt-trading Preform®:
    • I 3 perni di posizionamento devono essere inseriti nei fori del supporto per abutment nt-trading Preform®.
  4. Inserire il supporto per abutment nt-trading Preform® nel portapezzi.

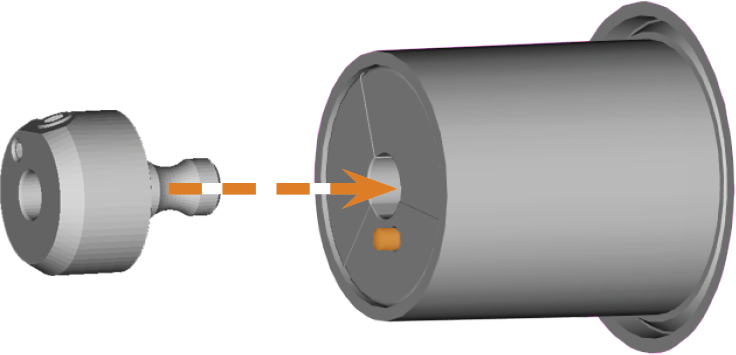

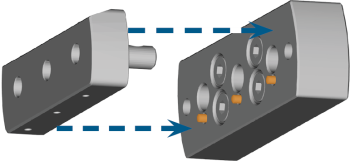

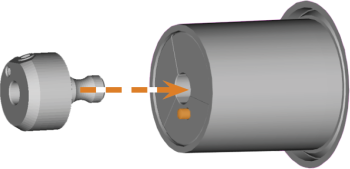

    Inserimento del supporto per abutment nt-trading Preform® nel portapezzi

  5. Spingere il supporto per abutment nt-trading Preform® nel portapezzi il più possibile.
    6. AVVISO

    Danneggiamento del supporto per abutment se l’avvitamento del bullone filettato avviene a oltre 1,5 Nm.

    Se il bullone filettato viene avvitato con una forza superiore a 1,5 Nm, il supporto per abutment si deforma e non può essere rimosso dal supporto per abutment. Questo significa che il supporto per abutment diventerà inutilizzabile.

    • Avvitare il bullone filettato solo a 1,5 Nm.
  6. Per fissare il supporto per abutment nt-trading Preform®, avvitare le 3 viti cilindriche nel portapezzi con il cacciavite dinamometrico fornito (a 1,5 Nm).

È possibile equipaggiare il supporto con max. 3 abutment prefabbricati di tipo nt-trading Preform®.

Utilizzare esclusivamente abutment Preform® che possono essere lavorati a umido.

Montaggio degli abutment nt-trading Preform®

  1. Allentare la vite di posizionamento dell’abutment desiderato del supporto per abutment Preform®. Non rimuovere la vite.
    • La corrispondente posizione per abutment è aperta.
AVVISO

Risultati di lavorazione non conformi a causa del rilevamento scorretto degli abutment prefabbricati

Se nell'abutment prefabbricato si trovano umidità o sporcizia, l'abutment non viene misurato correttamente. Il risultato della lavorazione diventa inutilizzabile.

  • Pulire il soffietto prima di inserire abutment prefabbricati in modo tale che il refrigerante non vi goccioli sopra.
  • Prima della lavorazione, pulire gli abutment prefabbricati con un panno asciutto, privo di pelucchi.

  1. Spingere l’abutment Preform® nel supporto fino a quando non è posizionato correttamente. La base del pezzo grezzo deve essere rivolta con la parte piatta (contrassegnata in blu) verso l’ausilio di posizionamento del supporto (contrassegnato in arancione).

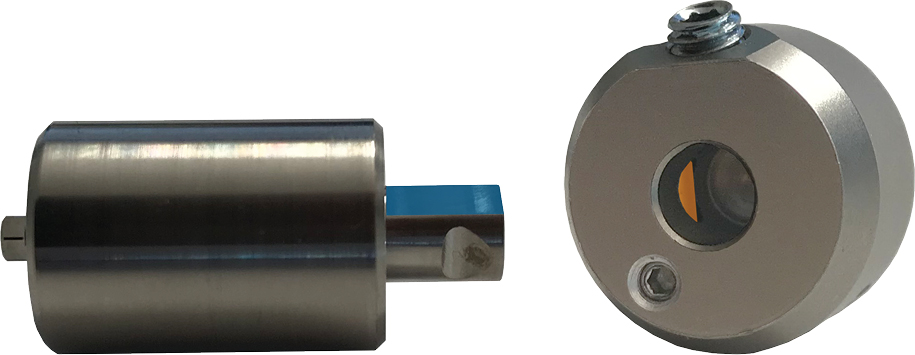

    Ausili di posizionamento dell’abutment Preform® (contrassegnati in blu) e del supporto (contrassegnati in arancione)

    2. AVVISO

    Danneggiamento dell’abutment prefabbricato se l’avvitamento del bullone filettato avviene a oltre 0,6 Nm.

    Se il bullone filettato viene avvitato con una forza superiore a 0,6 Nm, l’abutment prefabbricato si deforma e non può essere rimosso dal supporto per abutment prefabbricati. Questo significa che l’abutment prefabbricato diventerà inutilizzabile.

    • Avvitare il bullone filettato solo a 0,6 Nm.
  2. Utilizzare il cacciavite dinamometrico (a 0,6 Nm) per serrare nuovamente la vite del supporto per abutment Preform®.
    • L' abutment Preform® è bloccato.

Con un supporto per abutment nt-trading la macchina può lavorare abutment prefabbricati con geometrie di collegamento prefabbricate che si adattano al supporto ( Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8).

È possibile montare dei pezzi grezzi nel supporto per abutment prima di installare il supporto nella macchina o viceversa.

Panoramica dell’articolo

Oggetti in dotazione:

I componenti forniti con il supporto per abutment

  1. 3 x Chiave a brugola
  2. 3 x Impugnatura per abutment
  3. 1 x Cacciavite dinamometrico (0,6 Nm)
  4. 1 x Punta a brugola
  5. 1 x Supporto per abutment nt-trading Preform
  6. 1 x Cacciavite Torx

Montaggio degli abutment nt-trading Preform®

Prima di poter montare gli abutment nt-trading Preform®, l’impugnatura dell’abutment con la posizione desiderata deve essere rimossa dal supporto.

  1. Rimuovere il supporto per abutment Preform® dalla macchina.

  2. Smontare le 4 viti (contrassegnate con arancione) del binario di fissaggio. Non rimuovere le viti.

    Viti da allentare contrassegnate in arancione

  3. Spingere la barra di fissaggio verso l’alto / il basso e toglierla.

  4. Svitare le 2 viti di fissaggio (in arancione) sull’impugnatura dell’abutment e rimuovere l’impugnatura.

    Viti da svitare contrassegnate in arancione

  5. Se l’impugnatura dell’abutment è bloccata sul supporto, avvitare le 2 viti accanto alle viti di posizionamento dell’abutment al centro dell’impugnatura.

    Viti da avvitare contrassegnate in arancione

  1. Allentare la vite della posizione per abutment desiderata dell’impugnatura per abutment Preform®. Non rimuovere la vite.
    • La corrispondente posizione per abutment è aperta.
AVVISO

Risultati di lavorazione non conformi a causa del rilevamento scorretto degli abutment prefabbricati

Se nell'abutment prefabbricato si trovano umidità o sporcizia, l'abutment non viene misurato correttamente. Il risultato della lavorazione diventa inutilizzabile.

  • Pulire il soffietto prima di inserire abutment prefabbricati in modo tale che il refrigerante non vi goccioli sopra.
  • Prima della lavorazione, pulire gli abutment prefabbricati con un panno asciutto, privo di pelucchi.

  1. Spingere l’abutment Preform® nell’impugnatura fino a quando non è posizionato correttamente. Esistono 2 tipi di abutment allineati in modo diverso:

    1. L’ausilio di posizionamento dell’impugnatura dell’abutment (contrassegnato in arancione) deve essere inserito nella scanalatura del pezzo grezzo (contrassegnato in blu).
    2. La parte piatta dell'abutment (contrassegnata in blu) deve essere allineata al lato destro dell’impugnatura dell'abutment (come contrassegnato nella figura sotto).

    (a) Ausili di posizionamento dell’abutment Preform® (contrassegnati in blu) e dell’impugnatura (contrassegnati in arancione)

    (b) Parte piana dell’abutment Preform® (contrassegnato in blu), parte destra dell’impugnatura dell’abutment contrassegnata con il lato destro

    2. AVVISO

    Danneggiamento dell’abutment prefabbricato se l’avvitamento del bullone filettato avviene a oltre 0,6 Nm.

    Se il bullone filettato viene avvitato con una forza superiore a 0,6 Nm, l’abutment prefabbricato si deforma e non può essere rimosso dal supporto per abutment prefabbricati. Questo significa che l’abutment prefabbricato diventerà inutilizzabile.

    • Avvitare il bullone filettato solo a 0,6 Nm.
  2. Utilizzare il cacciavite dinamometrico (a 0,6 Nm) per serrare nuovamente la vite dell’impugnatura dell’abutment Preform®.
    • L' abutment Preform® è bloccato.

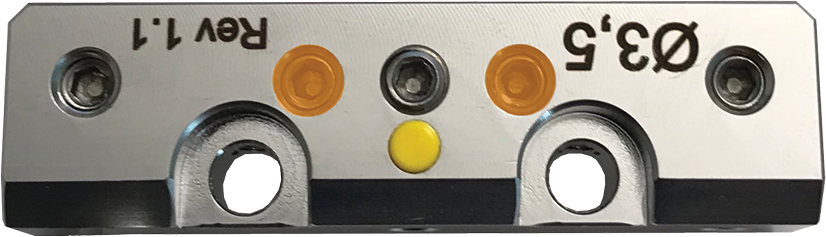

  3. Allentare le viti (in arancione) accanto alle viti di posizionamento dell’abutment al centro. Assicurarsi che le parti inferiori delle viti siano a filo con la parte inferiore dell’impugnatura per abutment.

    Viti da allentare contrassegnate in arancione

    Viti piane nella parte inferiore dell’impugnatura dell'abutment con marcatura in arancione

  4. Smontare le 4 viti (contrassegnate con arancione) del binario di fissaggio. Non rimuovere le viti.

    Viti da allentare contrassegnate in arancione

  5. Spingere la barra di fissaggio verso l’alto / il basso e toglierla.

  6. Svitare le 2 viti (contrassegnate in arancione) su un lato del supporto per abutment. È possibile inserire 2 impugnature per abutment, 1 su ciascun lato del supporto per abutment.

    Viti da svitare contrassegnate in arancione

  7. Inserire l’impugnatura dell’abutment nel supporto per abutment.
  8. Per fissare l’impugnatura dell’abutment, avvitare le 2 viti.

    9. Posizionamento corretto dell’impugnatura dell’abutment

  9. Posizionare il ponte di fissaggio sulle viti e spostarlo verso l'alto / il basso in modo che non possa essere rimosso.

  10. Avvitare le 4 viti (contrassegnate con arancione) del ponte di fissaggio.

    Viti da avvitare contrassegnate in arancione

Installazione del supporto per abutment nt-trading Preform®

  1. Inserire l’abutment nt-trading Preform® nel supporto per abutment nt-trading Preform®.
  2. Aprire lo sportello del vano di lavoro.
  3. Allentare le 4 viti (evidenziate in arancione nell’immagine) che fissano la rondella di fissaggio al portapezzi.
  4. Rimuovere la rondella di fissaggio ruotandola in senso orario e tirandola verso l’alto.
  5. Rimuovere il pezzo grezzo dal portapezzi, se presente.
  6. Orientare correttamente il supporto per abutment nt-trading Preform®:
    • I numeri che indicano le posizioni degli abutment devono essere rivolti verso l’alto.
    • Gli ausili di posizionamento devono essere posizionati sul lato sinistro.
  7. Inserire il supporto per abutment nt-trading Preform® nel portapezzi.

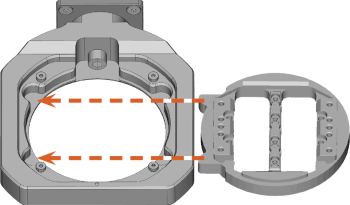

    Inserimento del supporto per abutment nt-trading Preform® nel portapezzi

  8. Avvitare la rondella di fissaggio con la chiave dinamometrica fornita.

Serrare saldamente le viti. Se il supporto si sposta o vibra durante la lavorazione, il risultato può diventare inutilizzabile.

È possibile equipaggiare il supporto con max. 6 abutment prefabbricati di tipo nt-trading Preform®.

Utilizzare esclusivamente abutment Preform® adatti al tipo di lavorazione. Per la lavorazione a umido di abutment in titanio Preform® è necessario un sensore di flusso.

Con un supporto per abutment nt-trading la macchina può lavorare abutment prefabbricati con geometrie di collegamento prefabbricate che si adattano al supporto ( Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8).

È possibile montare dei pezzi grezzi nel supporto per abutment prima di installare il supporto nella macchina o viceversa.

Panoramica dell’articolo

Oggetti in dotazione:

I componenti forniti con il supporto per abutment

  1. 3 x Chiave a brugola
  2. 3 x Impugnatura per abutment
  3. 1 x Cacciavite dinamometrico (0,6 Nm)
  4. 1 x Punta a brugola
  5. 1 x Supporto per abutment nt-trading Preform
  6. 1 x Cacciavite Torx

Preparazione dell’installazione

Tenere a portata di mano:

  • Panno bagnato
  • Detergente non aggressivo
  1. Chiudere lo sportello del vano di lavoro.
  2. Per spostare il mandrino nella posizione predefinita, selezionare la seguente icona in DentalCNC:
  3. Aprire lo sportello del vano di lavoro.
  4. Spegnere la macchina con l’interruttore di alimentazione principale.
  5. Scollegare la macchina dalla sorgente elettrica.
  6. Pulire il vano di lavoro con cura, in particolare il portapezzi.

Montaggio degli abutment nt-trading Preform®

Prima di poter montare gli abutment nt-trading Preform®, l’impugnatura dell’abutment con la posizione desiderata deve essere rimossa dal supporto.

  1. Rimuovere il supporto per abutment Preform® dalla macchina.

  2. Smontare le 4 viti (contrassegnate con arancione) del binario di fissaggio. Non rimuovere le viti.

    Viti da allentare contrassegnate in arancione

  3. Spingere la barra di fissaggio verso l’alto / il basso e toglierla.

  4. Svitare le 2 viti di fissaggio (in arancione) sull’impugnatura dell’abutment e rimuovere l’impugnatura.

    Viti da svitare contrassegnate in arancione

  5. Se l’impugnatura dell’abutment è bloccata sul supporto, avvitare le 2 viti accanto alle viti di posizionamento dell’abutment al centro dell’impugnatura.

    Viti da avvitare contrassegnate in arancione

  1. Allentare la vite della posizione per abutment desiderata dell’impugnatura per abutment Preform®. Non rimuovere la vite.
    • La corrispondente posizione per abutment è aperta.
AVVISO

Risultati di lavorazione non conformi a causa del rilevamento scorretto degli abutment prefabbricati

Se nell'abutment prefabbricato si trovano umidità o sporcizia, l'abutment non viene misurato correttamente. Il risultato della lavorazione diventa inutilizzabile.

  • Pulire il soffietto prima di inserire abutment prefabbricati in modo tale che il refrigerante non vi goccioli sopra.
  • Prima della lavorazione, pulire gli abutment prefabbricati con un panno asciutto, privo di pelucchi.

  1. Spingere l’abutment Preform® nell’impugnatura fino a quando non è posizionato correttamente. Esistono 2 tipi di abutment allineati in modo diverso:

    1. L’ausilio di posizionamento dell’impugnatura dell’abutment (contrassegnato in arancione) deve essere inserito nella scanalatura del pezzo grezzo (contrassegnato in blu).
    2. La parte piatta dell'abutment (contrassegnata in blu) deve essere allineata al lato destro dell’impugnatura dell'abutment (come contrassegnato nella figura sotto).

    (a) Ausili di posizionamento dell’abutment Preform® (contrassegnati in blu) e dell’impugnatura (contrassegnati in arancione)

    (b) Parte piana dell’abutment Preform® (contrassegnato in blu), parte destra dell’impugnatura dell’abutment contrassegnata con il lato destro

    2. AVVISO

    Danneggiamento dell’abutment prefabbricato se l’avvitamento del bullone filettato avviene a oltre 0,6 Nm.

    Se il bullone filettato viene avvitato con una forza superiore a 0,6 Nm, l’abutment prefabbricato si deforma e non può essere rimosso dal supporto per abutment prefabbricati. Questo significa che l’abutment prefabbricato diventerà inutilizzabile.

    • Avvitare il bullone filettato solo a 0,6 Nm.
  2. Utilizzare il cacciavite dinamometrico (a 0,6 Nm) per serrare nuovamente la vite dell’impugnatura dell’abutment Preform®.
    • L' abutment Preform® è bloccato.
  3. Allentare le viti (in arancione) accanto alle viti di posizionamento dell’abutment al centro. Assicurarsi che le parti inferiori delle viti siano a filo con la parte inferiore dell’impugnatura per abutment.

    Viti da allentare contrassegnate in arancione

    Viti piane nella parte inferiore dell’impugnatura dell'abutment con marcatura in arancione

  4. Smontare le 4 viti (contrassegnate con arancione) del binario di fissaggio. Non rimuovere le viti.

    Viti da allentare contrassegnate in arancione

  5. Spingere la barra di fissaggio verso l’alto / il basso e toglierla.

  6. Svitare le 2 viti (contrassegnate in arancione) su un lato del supporto per abutment. È possibile inserire 2 impugnature per abutment, 1 su ciascun lato del supporto per abutment.

    Viti da svitare contrassegnate in arancione

  7. Inserire l’impugnatura dell’abutment nel supporto per abutment.
  8. Per fissare l’impugnatura dell’abutment, avvitare le 2 viti.

    9. Posizionamento corretto dell’impugnatura dell’abutment

  9. Posizionare il ponte di fissaggio sulle viti e spostarlo verso l'alto / il basso in modo che non possa essere rimosso.

  10. Avvitare le 4 viti (contrassegnate con arancione) del ponte di fissaggio.

    Viti da avvitare contrassegnate in arancione

Installazione del supporto per abutment nt-trading Preform®

  1. Inserire l’abutment nt-trading Preform® nel supporto per abutment nt-trading Preform®.
  2. Aprire lo sportello del vano di lavoro.
  3. Allentare le 4 viti (evidenziate in arancione nell’immagine) che fissano la rondella di fissaggio al portapezzi.
  4. Rimuovere la rondella di fissaggio ruotandola in senso orario e tirandola verso l’alto.
  5. Rimuovere il pezzo grezzo dal portapezzi, se presente.
  6. Orientare correttamente il supporto per abutment nt-trading Preform®:
    • I numeri che indicano le posizioni degli abutment devono essere rivolti verso l’alto.
    • Gli ausili di posizionamento devono essere posizionati sul lato sinistro.
  7. Inserire il supporto per abutment nt-trading Preform® nel portapezzi.

    Inserimento del supporto per abutment nt-trading Preform® nel portapezzi

  8. Avvitare la rondella di fissaggio con la chiave dinamometrica fornita.

Serrare saldamente le viti. Se il supporto si sposta o vibra durante la lavorazione, il risultato può diventare inutilizzabile.

È possibile equipaggiare il supporto con max. 6 abutment prefabbricati di tipo nt-trading Preform®.

Utilizzare esclusivamente abutment Preform® adatti al tipo di lavorazione. Per la lavorazione a umido di abutment in titanio Preform® è necessario un sensore di flusso.

Con un supporto per abutment nt-trading la macchina può lavorare abutment prefabbricati con geometrie di collegamento prefabbricate che si adattano al supporto ( Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8).

È possibile montare dei pezzi grezzi nel supporto per abutment prima di installare il supporto nella macchina o viceversa.

Panoramica dell’articolo

Oggetti in dotazione:

I componenti forniti con il supporto per abutment

  1. 3 x Chiave a brugola
  2. 3 x Impugnatura per abutment
  3. 1 x Cacciavite dinamometrico (0,6 Nm)
  4. 1 x Punta a brugola
  5. 1 x Supporto per abutment nt-trading Preform
  6. 1 x Cacciavite Torx

Preparazione dell’installazione

Tenere a portata di mano:

  • Panno bagnato
  • Detergente non aggressivo
  1. Chiudere lo sportello del vano di lavoro.
  2. Per spostare il mandrino nella posizione predefinita, selezionare la seguente icona in DentalCNC:
  3. Aprire lo sportello del vano di lavoro.
  4. Spegnere la macchina con l’interruttore di alimentazione principale.
  5. Scollegare la macchina dalla sorgente elettrica.
  6. Pulire il vano di lavoro con cura, in particolare il portapezzi.

Montaggio degli abutment nt-trading Preform®

Prima di poter montare gli abutment nt-trading Preform®, l’impugnatura dell’abutment con la posizione desiderata deve essere rimossa dal supporto.

  1. Rimuovere il supporto per abutment Preform® dalla macchina.

  2. Smontare le 4 viti (contrassegnate con arancione) del binario di fissaggio. Non rimuovere le viti.

    Viti da allentare contrassegnate in arancione

  3. Spingere la barra di fissaggio verso l’alto / il basso e toglierla.

  4. Svitare le 2 viti di fissaggio (in arancione) sull’impugnatura dell’abutment e rimuovere l’impugnatura.

    Viti da svitare contrassegnate in arancione

  5. Se l’impugnatura dell’abutment è bloccata sul supporto, avvitare le 2 viti accanto alle viti di posizionamento dell’abutment al centro dell’impugnatura.

    Viti da avvitare contrassegnate in arancione

  1. Allentare la vite della posizione per abutment desiderata dell’impugnatura per abutment Preform®. Non rimuovere la vite.
    • La corrispondente posizione per abutment è aperta.
AVVISO

Risultati di lavorazione non conformi a causa del rilevamento scorretto degli abutment prefabbricati

Se nell'abutment prefabbricato si trovano umidità o sporcizia, l'abutment non viene misurato correttamente. Il risultato della lavorazione diventa inutilizzabile.

  • Pulire il soffietto prima di inserire abutment prefabbricati in modo tale che il refrigerante non vi goccioli sopra.
  • Prima della lavorazione, pulire gli abutment prefabbricati con un panno asciutto, privo di pelucchi.

  1. Spingere l’abutment Preform® nell’impugnatura fino a quando non è posizionato correttamente. Esistono 2 tipi di abutment allineati in modo diverso:

    1. L’ausilio di posizionamento dell’impugnatura dell’abutment (contrassegnato in arancione) deve essere inserito nella scanalatura del pezzo grezzo (contrassegnato in blu).
    2. La parte piatta dell'abutment (contrassegnata in blu) deve essere allineata al lato destro dell’impugnatura dell'abutment (come contrassegnato nella figura sotto).

    (a) Ausili di posizionamento dell’abutment Preform® (contrassegnati in blu) e dell’impugnatura (contrassegnati in arancione)

    (b) Parte piana dell’abutment Preform® (contrassegnato in blu), parte destra dell’impugnatura dell’abutment contrassegnata con il lato destro

    2. AVVISO

    Danneggiamento dell’abutment prefabbricato se l’avvitamento del bullone filettato avviene a oltre 0,6 Nm.

    Se il bullone filettato viene avvitato con una forza superiore a 0,6 Nm, l’abutment prefabbricato si deforma e non può essere rimosso dal supporto per abutment prefabbricati. Questo significa che l’abutment prefabbricato diventerà inutilizzabile.

    • Avvitare il bullone filettato solo a 0,6 Nm.
  2. Utilizzare il cacciavite dinamometrico (a 0,6 Nm) per serrare nuovamente la vite dell’impugnatura dell’abutment Preform®.
    • L' abutment Preform® è bloccato.
  3. Allentare le viti (in arancione) accanto alle viti di posizionamento dell’abutment al centro. Assicurarsi che le parti inferiori delle viti siano a filo con la parte inferiore dell’impugnatura per abutment.

    Viti da allentare contrassegnate in arancione

    Viti piane nella parte inferiore dell’impugnatura dell'abutment con marcatura in arancione

  4. Smontare le 4 viti (contrassegnate con arancione) del binario di fissaggio. Non rimuovere le viti.

    Viti da allentare contrassegnate in arancione

  5. Spingere la barra di fissaggio verso l’alto / il basso e toglierla.

  6. Svitare le 2 viti (contrassegnate in arancione) su un lato del supporto per abutment. È possibile inserire 2 impugnature per abutment, 1 su ciascun lato del supporto per abutment.

    Viti da svitare contrassegnate in arancione

  7. Inserire l’impugnatura dell’abutment nel supporto per abutment.
  8. Per fissare l’impugnatura dell’abutment, avvitare le 2 viti.

    9. Posizionamento corretto dell’impugnatura dell’abutment

  9. Posizionare il ponte di fissaggio sulle viti e spostarlo verso l'alto / il basso in modo che non possa essere rimosso.

  10. Avvitare le 4 viti (contrassegnate con arancione) del ponte di fissaggio.

    Viti da avvitare contrassegnate in arancione

Installazione del supporto per abutment nt-trading Preform®

È possibile inserire il supporto per abutment nt-trading Preform® nel portapezzi e nel magazzino pezzi grezziChiuso Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. ( Montaggio di dischi e portablocchi nel magazzino pezzi grezzi).

  1. Inserire l’abutment nt-trading Preform® nel supporto per abutment nt-trading Preform®.
  2. Selezionare un alloggiamento vuoto del magazzino dei pezzi grezzi e spostarlo nella posizione di cambio. Assicurarsi che l’alloggiamento del magazzino pezzi grezziChiuso Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. sia disponibile in DentalCNC.
  3. Rimuovere il telaio pezzi grezzi dal magazzino.
  4. Orientare correttamente il supporto per abutment nt-trading Preform®:
    • I numeri che indicano le posizioni degli abutment devono essere rivolti nella stessa direzione delle staffe di fissaggio del telaio pezzi grezzi.
  5. Inserire il supporto per abutment nt-trading Preform® nel telaio pezzi.
  6. Rimontare le staffe di fissaggio.

    7. Serrare saldamente le viti. Se il supporto si sposta o vibra durante la lavorazione, il risultato può diventare inutilizzabile.

    Inserimento del supporto per abutment nt-trading Preform® nel telaio pezzi.

  7. Inserire il disco o il portablocco nella posizione di cambio del magazzino utensili. Assicurarsi che l’alloggiamento del magazzino pezzi grezziChiuso Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. sia disponibile in DentalCNC.

È possibile equipaggiare il supporto con max. 6 abutment prefabbricati di tipo nt-trading Preform®.

Utilizzare esclusivamente abutment Preform® adatti al tipo di lavorazione. Per la lavorazione a umido di abutment in titanio Preform® è necessario un sensore di flusso.

Con un supporto per abutment nt-trading la macchina può lavorare abutment prefabbricati con geometrie di collegamento prefabbricate che si adattano al supporto ( Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8).

È possibile montare dei pezzi grezzi nel supporto per abutment prima di installare il supporto nella macchina o viceversa.

Panoramica dell’articolo

Oggetti in dotazione:

I componenti forniti con il supporto per abutment

  1. 5 x Bullone filettato (M4 x 6)
  2. 1 x Punta a brugola
  3. 1 x Supporto per abutment nt-trading Preform
  4. 1 x Cacciavite dinamometrico (0,6 Nm)

Preparazione dell’installazione

Tenere a portata di mano:

  • Panno bagnato
  • Detergente non aggressivo
  1. Chiudere lo sportello del vano di lavoro.
  2. Per spostare il mandrino nella posizione predefinita, selezionare la seguente icona in DentalCNC:
  3. Aprire lo sportello del vano di lavoro.
  4. Spegnere la macchina con l’interruttore di alimentazione principale.
  5. Scollegare la macchina dalla sorgente elettrica.
  6. Pulire il vano di lavoro con cura, in particolare il portapezzi.

Installazione del supporto per abutment nt-trading Preform®

  1. Inserire l’abutment nt-trading Preform® nel supporto per abutment nt-trading Preform®.
  2. Aprire lo sportello del vano di lavoro.
  3. Aprire la pinza di serraggio del portapezzi.
  4. Rimuovere il pezzo grezzo dal portapezzi, se presente.
  5. Orientare correttamente il supporto per abutment nt-trading Preform®:
    • La spina del mandrino della pinza di serraggio del portapezzi deve essere inserita nella perforazione del supporto per abutment nt-trading Preform®.
  6. Inserire il supporto per abutment nt-trading Preform® nel portapezzi.

    Inserimento del supporto per abutment nt-trading Preform® nel portapezzi

  7. Spingere il supporto per abutment nt-trading Preform® nel portapezzi il più possibile.
  8. Chiudere il portapezzi.

È possibile equipaggiare il supporto con max. 1 abutment prefabbricati di tipo nt-trading Preform®.

Utilizzare esclusivamente abutment Preform® che possono essere lavorati a umido.

Montaggio degli abutment nt-trading Preform®

  1. Allentare la vite di posizionamento dell’abutment del supporto per abutment Preform®. Non rimuovere la vite.
    • La corrispondente posizione per abutment è aperta.
AVVISO

Risultati di lavorazione non conformi a causa del rilevamento scorretto degli abutment prefabbricati

Se nell'abutment prefabbricato si trovano umidità o sporcizia, l'abutment non viene misurato correttamente. Il risultato della lavorazione diventa inutilizzabile.

  • Pulire il soffietto prima di inserire abutment prefabbricati in modo tale che il refrigerante non vi goccioli sopra.
  • Prima della lavorazione, pulire gli abutment prefabbricati con un panno asciutto, privo di pelucchi.

  1. Spingere l’abutment Preform® nel supporto fino a quando non è posizionato correttamente. La base del pezzo grezzo deve essere rivolta con la parte piatta (contrassegnata in blu) verso l’ausilio di posizionamento del supporto (contrassegnato in arancione).

    Ausili di posizionamento dell’abutment Preform® (contrassegnati in blu) e del supporto (contrassegnati in arancione)

    2. AVVISO

    Danneggiamento dell’abutment prefabbricato se l’avvitamento del bullone filettato avviene a oltre 0,6 Nm.

    Se il bullone filettato viene avvitato con una forza superiore a 0,6 Nm, l’abutment prefabbricato si deforma e non può essere rimosso dal supporto per abutment prefabbricati. Questo significa che l’abutment prefabbricato diventerà inutilizzabile.

    • Avvitare il bullone filettato solo a 0,6 Nm.
  2. Utilizzare il cacciavite dinamometrico (a 0,6 Nm) per serrare nuovamente la vite del supporto per abutment Preform®.
    • L' abutment Preform® è bloccato.
