Si applica a: N4

Installazione e utilizzo del supporto per abutment MIT Pre-Mill®

Come usare i pezzi grezzi MIT Pre-Mill®? Come installare il supporto per abutment MIT Pre-Mill®?

Questo articolo della Guida descrive come installare e utilizzare il supporto per abutment per i pezzi grezzi MIT Pre-Mill®. Il supporto per abutment MIT Pre-Mill® è N4 disponibile.

Non tutte le versioni di DentalCAM & DentalCNC supportano tutti i supporti per abutment. Raccomandazione: Aggiornare alla versione più recente per ottenere la massima compatibilità.

Preparazione dell’installazione

Tenere a portata di mano:

  • Panno bagnato
  • Detergente non aggressivo
  1. Chiudere lo sportello del vano di lavoro.
  2. Per spostare il mandrino nella posizione predefinita, selezionare la seguente icona in DentalCNC:
  3. Aprire lo sportello del vano di lavoro.
  4. Spegnere la macchina con l’interruttore di alimentazione principale.
  5. Scollegare la macchina dalla sorgente elettrica.
  6. Pulire il vano di lavoro con cura, in particolare il portapezzi.

Panoramica dell’articolo

Hai ricevuto i seguenti oggetti:

N4

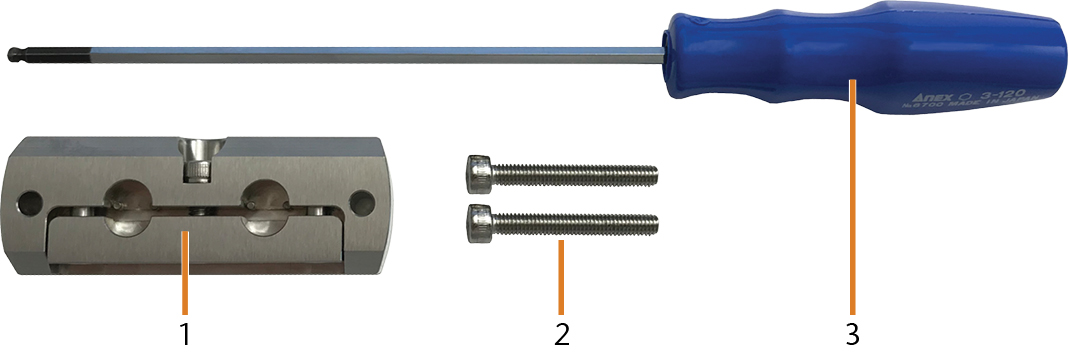

I componenti forniti con il supporto per abutment

  1. 1 x Supporto per abutment MIT Pre-Mill
  2. 2 x Vite cilindro (M4 x 30)
  3. 1 x Cacciavite a brugola a testa sferica

Installazione del supporto per abutment MIT Pre-Mill® e degli abutment

Con un supporto per abutment MIT Dentium la macchina può lavorare abutment prefabbricati con geometrie di collegamento prefabbricate che si adattano al supporto ( Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8).

È possibile montare dei pezzi grezzi nel supporto per abutment prima di installare il supporto nella macchina o viceversa.

Installazione del supporto per abutment

Installazione del supporto per abutment MIT Pre-Mill®

  1. Aprire lo sportello del vano di lavoro.
  2. Rimuovere il pezzo grezzo dal portapezzi, se presente.
  3. Orientare correttamente il supporto per abutment MIT Pre-Mill®:
    • I 3 perni di posizionamento devono essere inseriti nei fori del supporto per abutment MIT Pre-Mill®.

  4. Inserire il supporto per abutment MIT Pre-Mill® nel portapezzi.

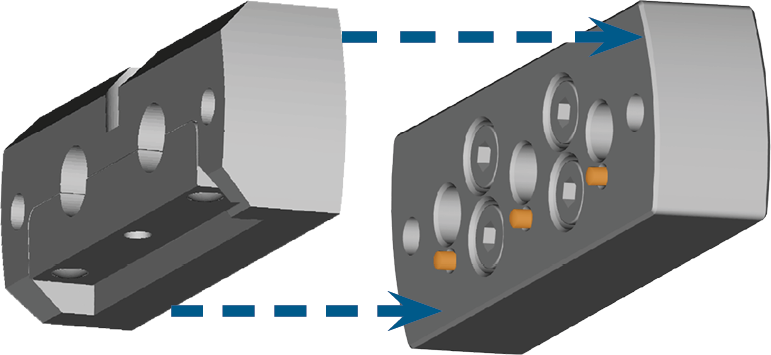

    5. Inserimento del supporto per abutment MIT Pre-Mill® nel portapezzi

  5. Spingere il supporto per abutment MIT Pre-Mill® nel portapezzi il più possibile.
  6. Per fissare il supporto per abutment MIT Pre-Mill®, avvitare le 2 viti cilindriche nel portapezzi con la chiave a brugola fornita.

È possibile equipaggiare il supporto con max. 2 abutment prefabbricati di tipo MIT Pre-Mill®.

Utilizzare esclusivamente abutment Pre-mill® che possono essere lavorati a umido.

Montaggio degli abutment MIT Pre-Mill®

Questa è la procedura per montare gli abutment Pre-mill® sul supporto per abutment:

  1. Allentare la vite di posizionamento dell’abutment del supporto per abutment Pre-mill®. Spingere verso il basso la vite per aumentare la distanza tra le due parti del supporto del supporto per abutment Pre-mill®.
    • La corrispondente posizione per abutment è aperta.
AVVISO

Risultati di lavorazione non conformi a causa del rilevamento scorretto degli abutment prefabbricati

Se nell'abutment prefabbricato si trovano umidità o sporcizia, l'abutment non viene misurato correttamente. Il risultato della lavorazione diventa inutilizzabile.

  • Pulire il soffietto prima di inserire abutment prefabbricati in modo tale che il refrigerante non vi goccioli sopra.
  • Prima della lavorazione, pulire gli abutment prefabbricati con un panno asciutto, privo di pelucchi.

  1. Spingere l’abutment Pre-mill® nel supporto fino a quando non è posizionato correttamente. Tener conto degli ausili di posizionamento sul rispettivo abutment (evidenziati in arancione) e nella posizione per abutment (evidenziata in arancione).

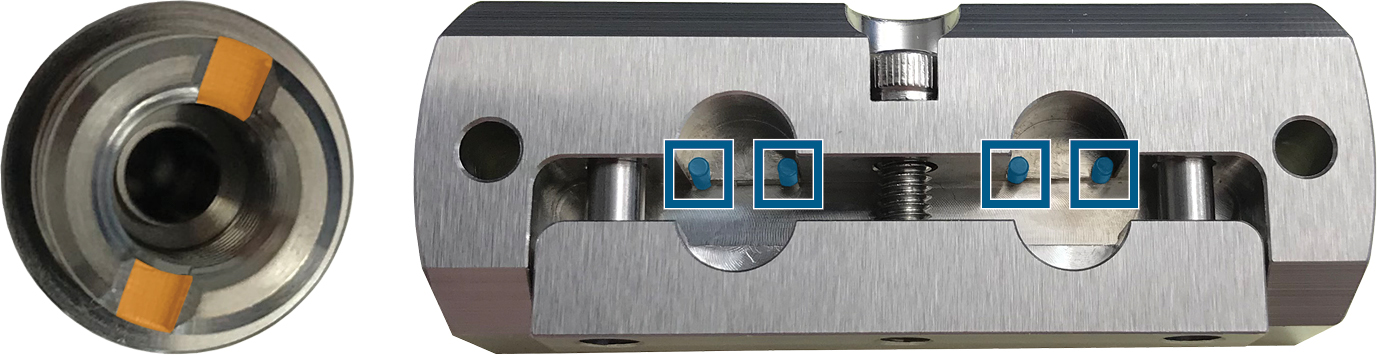

    Ausili di posizionamento dell’abutment Pre-mill® (contrassegnati in arancione) e del supporto (contrassegnati in blu)

    • Se l’abutment è posizionato correttamente, i segni si troveranno su una linea con il giunto tra le 2 parti del supporto per abutment.

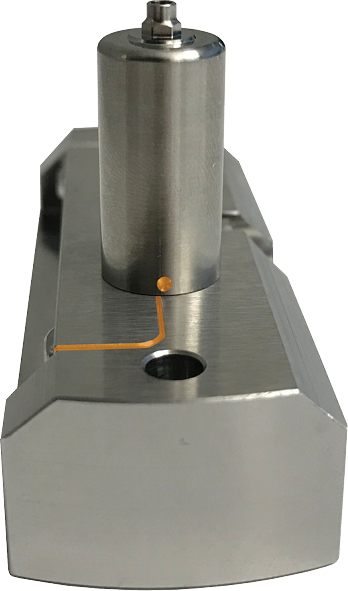

      Posizionamento corretto degli abutment Pre-mill®

  2. Serrare nuovamente la rispettiva vite del supporto per abutment Pre-mill®.
    • L' abutment Pre-mill® è bloccato.
