Panoramica macchina

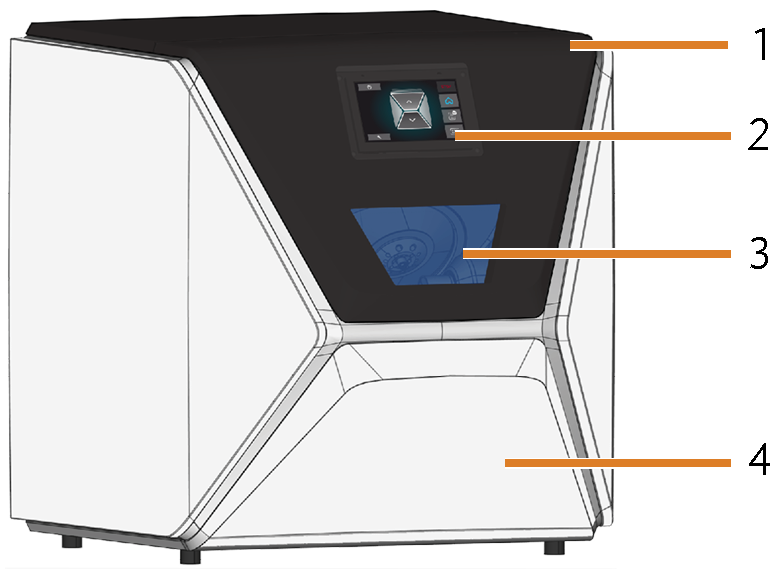

Lato anteriore della macchina
- Sportello del vano di lavoro
- Touchscreen per il controllo della macchina
- Finestra d’ispezione del vano di lavoro
- Cassetto multiuso
Lato posteriore della macchina
Le macchine con numero di serie Z4ID4... vengono consegnate con un computer CAM
Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. esterno. Le macchine con numero di serie Z4ID2... + Z4ID3... possono essere aggiornate con un computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. esterno. Il computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. esterno è più potente e più facilmente accessibile. La lavorazione con la macchina non cambia.

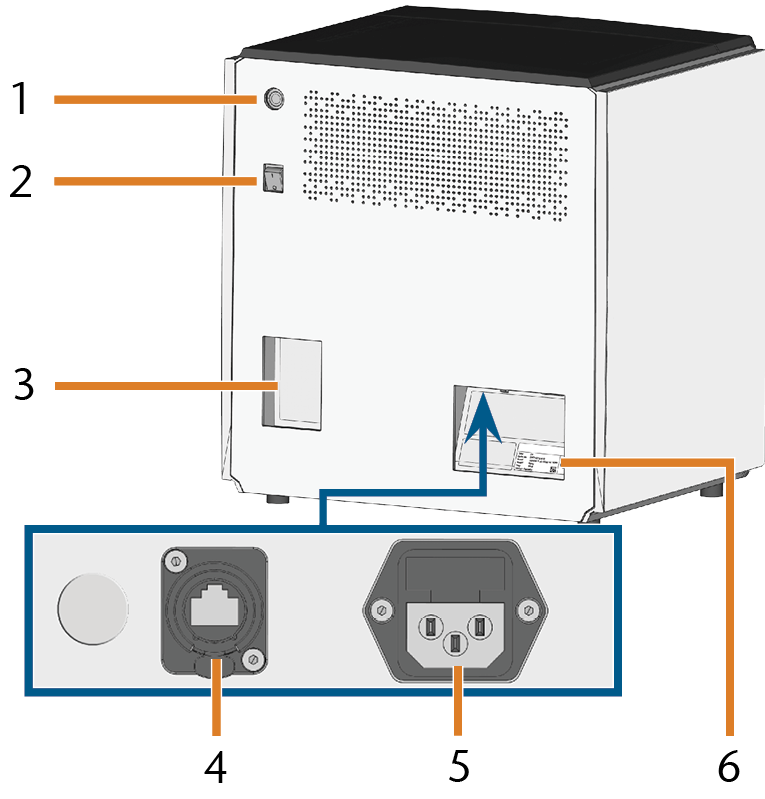

Macchine con computer CAM interno
- Pulsante Start (Avvio)
- Interruttore principale
- Pannello computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.
- Porta di rete (Ethernet RJ-45)
- Connessione di alimentazione
- Targhetta di identificazione
Pannello computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.Computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. interno
- Porta HDMI 1.4b
- Porta USB 2.0 con dispositivo Wi-Fi

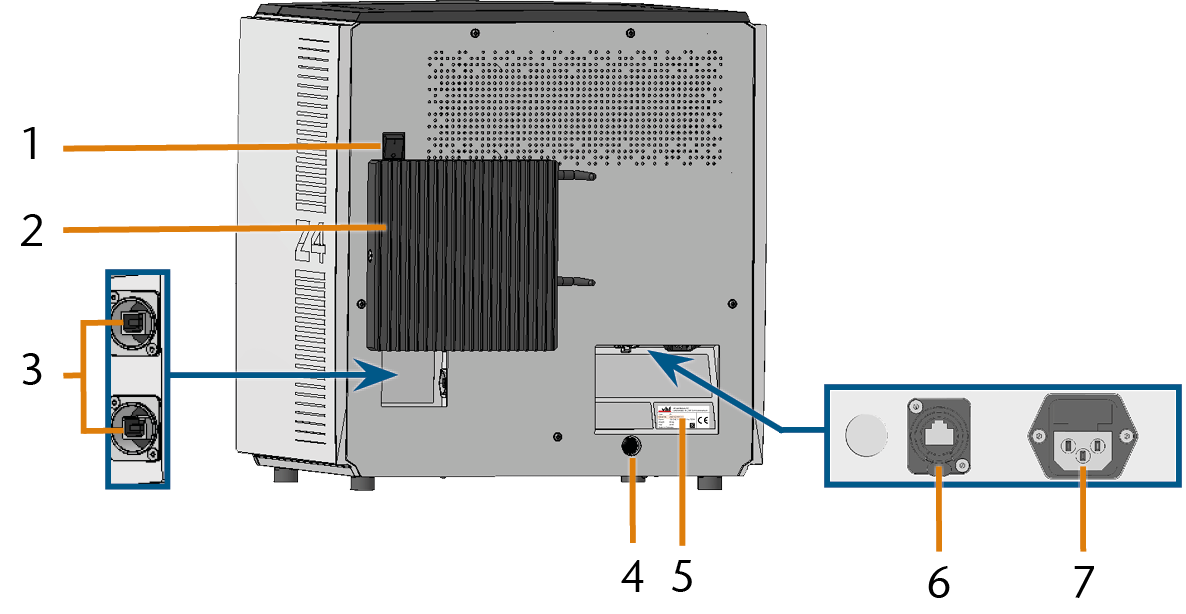

Macchine con computer CAM esterno
Macchine dal 08/2022 e macchine aggiornate
- Interruttore principale
- Computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.
- Porta USB 2.0 tipo B
- Apertura per sbloccaggio di emergenza cassetto
- Targhetta di identificazione
- Porta di rete (Ethernet RJ-45)
- Connessione di alimentazione
Le macchine vengono fornite con diverse varianti del computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.. Seguire le istruzioni relative alla variante fornita.

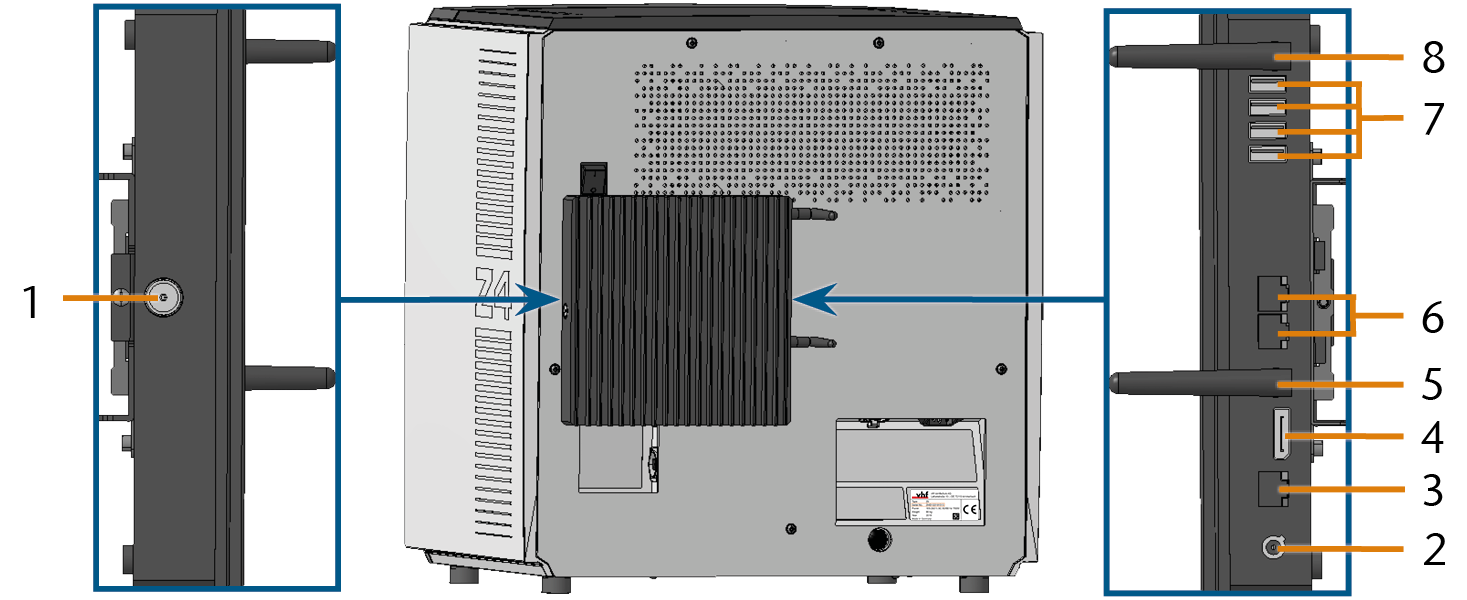

Variante 1
Connessioni del computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.
- Pulsante Start (Avvio)
- Connessione di alimentazione
- Porta di rete (Ethernet RJ-45)
- DP 1,2
- Antenna WLAN
- Porta di rete (Ethernet RJ-45)
- Porta USB 2.0 tipo A
- Antenna WLAN
Variante 2
Connessioni del computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.
- Pulsante Start (Avvio)
- Connessione di alimentazione
- Porta HDMI 1.4
- DP 1,2
- Porta di rete (Ethernet RJ-45)
- Porta USB 3.1 Gen 1
- Porta USB 2.0 tipo A

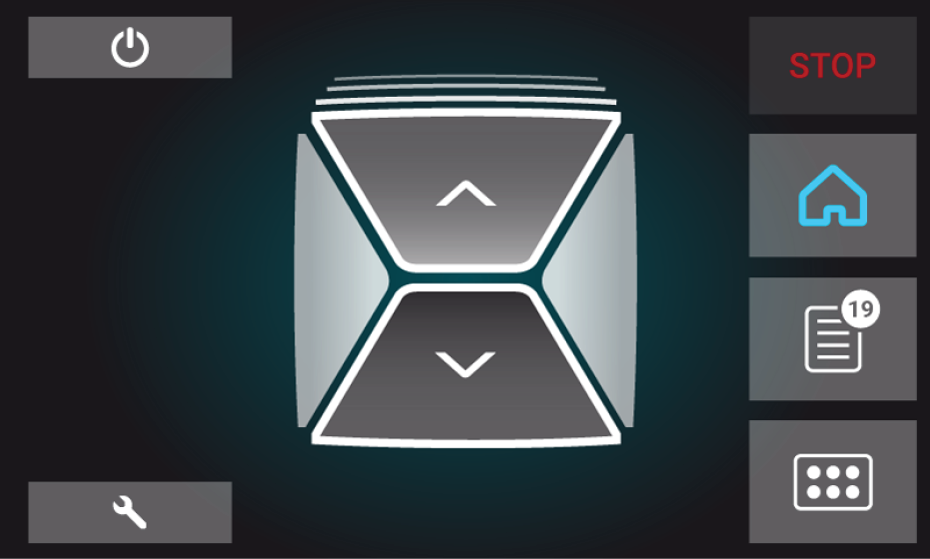

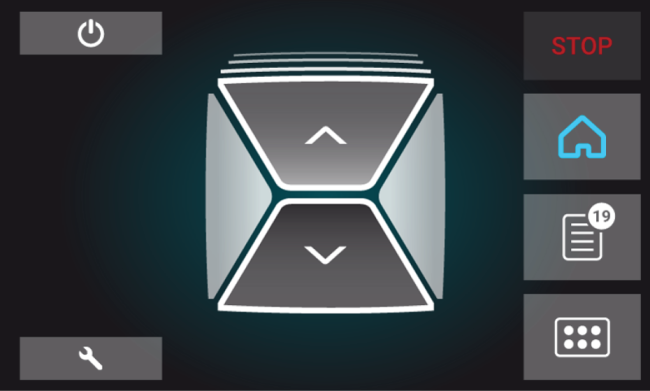

Touchscreen
Lo schermo nello sportello del vano di lavoro della macchina risponde al tocco. Viene impiegato per utilizzare la macchina selezionando le icone sull’interfaccia utente e per ricevere informazioni su job, utensili e stato della macchina.

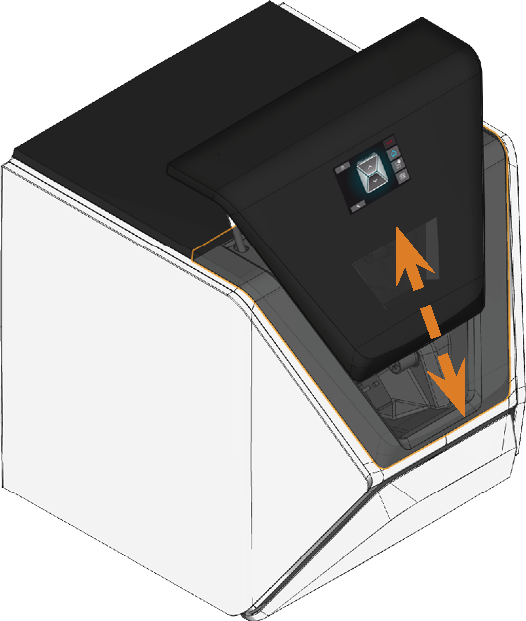

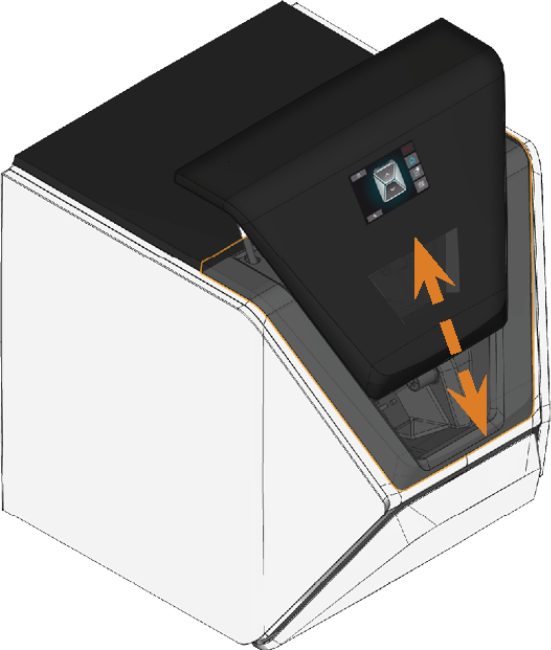

Sportello del vano di lavoro
Lo sportello del vano di lavoro chiude il vano di lavoro e protegge l’operatore da lesioni durante il funzionamento.

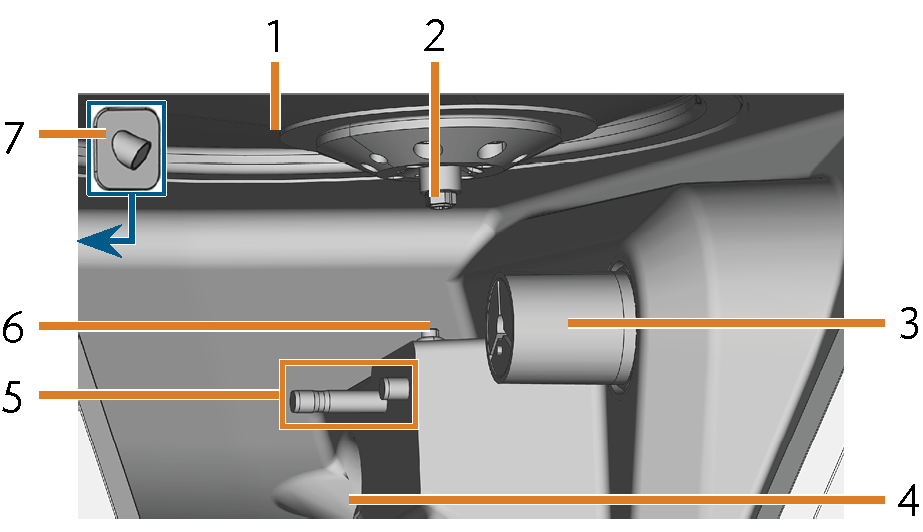

Vano di lavoro
- Soffietto / Piastra dell’ugello
- Mandrino con pinza di serraggio per il prelievo degli utensili
- Portapezzi (con pinza di serraggio); Asse rotante A
- Uscita del refrigerante
- Porta-utensili di fresatura
- Tastatore di misura
- Webcam
Colori dell’illuminazione vano di lavoro
|
Colore |
Stato |
Sportello del vano di lavoro |
|---|---|---|
|
Bianco |
La macchina è pronta per l’uso. |
sbloccato |
|
Azzurro |
|
bloccato |
|
Rosso |
Anomalia nella macchina. |
bloccato |

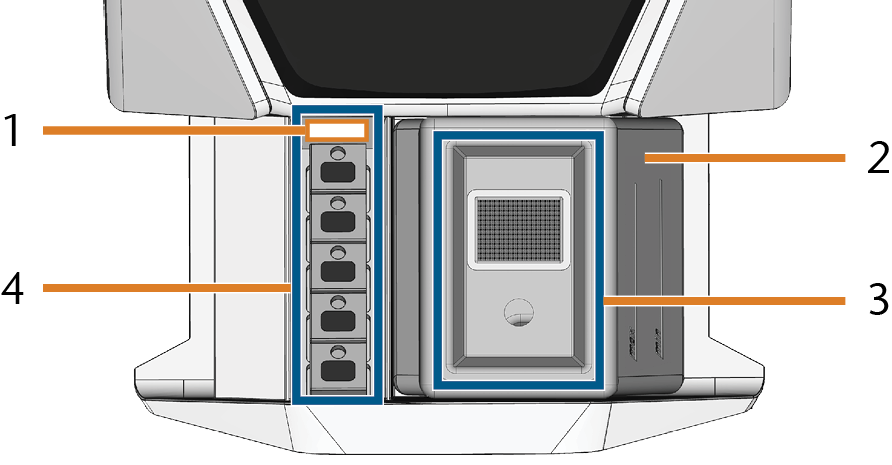

Cassetto multiuso
Il cassetto multiuso contiene il recipiente del refrigerante e fino a 5 magazzini utensili. È possibile sbloccare il cassetto multiuso tramite il touchscreen ed estrarlo manualmente.
- Numero di serie della macchina
- Recipiente del liquido di raffreddamento
- Coperchio del serbatoio del refrigerante con filtro a cestello
- Spazio per magazzini utensili

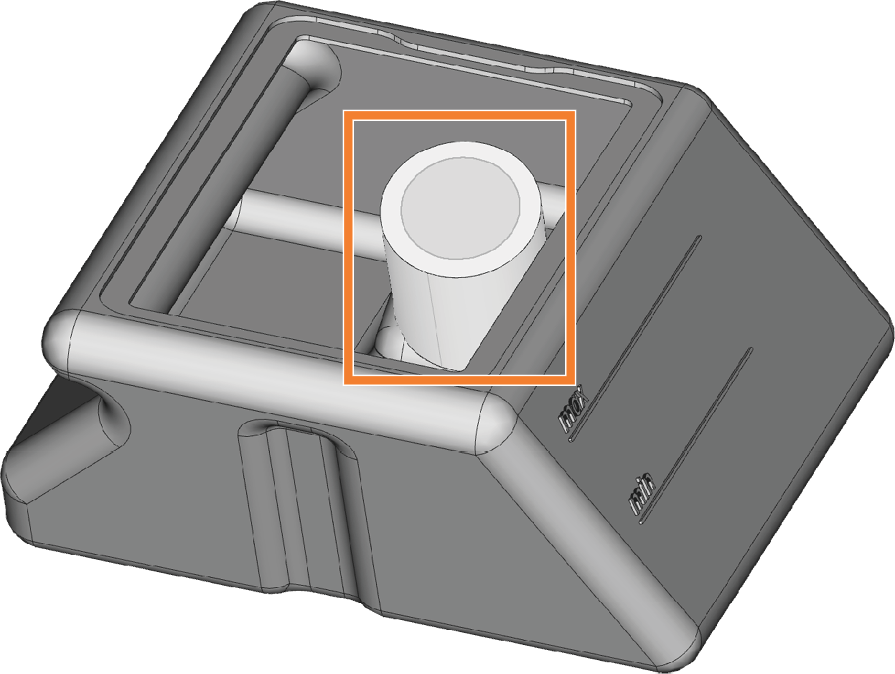

Filtro del refrigerante
Il filtro del refrigerante si trova nel recipiente del refrigerante.
Hardware e software informatici necessari
Questa macchina è progettata per un flusso di lavoro CAD / CAM integrato che consente di realizzare restauri con i seguenti componenti:
- Il touchscreen della macchina.
- Un computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. su cui è in esecuzione DentalCAM & DentalCNC ("software di produzione Termine per il pacchetto software di DentalCAM e DentalCNC.").
- Un computer CAD esterno* che esegue un programma CAD supportato*.
*non fornito
È possibile utilizzare il touchscreen per la modalità standard e la manutenzione di base.
Se non si utilizza un flusso di lavoro CAD / CAM integrato, è necessario accedere a Windows® sul computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. durante il normale funzionamento per lavorare direttamente con DentalCAM & DentalCNC.
Targhetta di identificazione e numero di serie
La targhetta identificativa della macchina contiene dati anagrafici tra cui il numero di serie. È possibile trovare la targhetta identificativa e il numero di serie della macchina qui: Lato posteriore della macchina
