Si applica a: Z4

Pulizia della pinza di serraggio del portapezzi

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

AVVISO

Danneggiamento del portablocchi in caso di utilizzo di un cacciavite dinamometrico sbagliato o di esecuzione della manutenzione a macchina spenta.

Se si utilizza un cacciavite dinamometrico diverso da quello in dotazione, o se si esegue la manutenzione a macchina spenta, il portablocchi può danneggiarsi.

  • Assicurarsi che la macchina sia accesa per tutta la durata della riparazione.
  • Utilizzare esclusivamente il cacciavite dinamometrico in dotazione.
  • Applicare una coppia massima di 1,8 Nm.

Il grasso per la pinza di serraggio del mandrino e del portapezzi è lo stesso articolo.

  1. Tenere a portata di mano:
    • Kit di manutenzione del portablocco
    • Grasso per pinza di serraggio

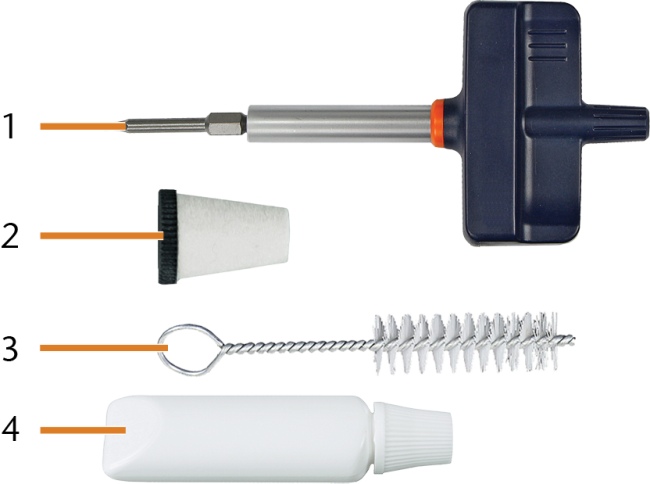

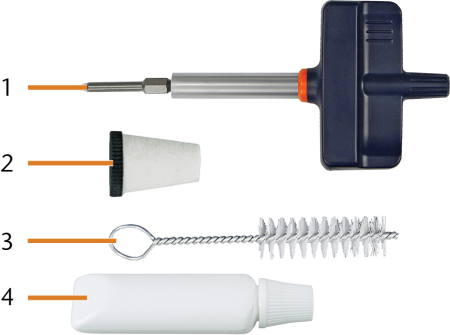

  2.

    1. Cacciavite dinamometrico (1,8 Nm)
    2. Cono di pulizia
    3. Spazzola di pulizia
    4. Tubo di grasso per pinza di serraggio
  3. Accendere la macchina con l’interruttore di alimentazione principale.
  4. Aprire lo sportello del vano di lavoro.
  5. Inserire la punta della chiave dinamometrica nella pinza di serraggio e tenerla in posizione.

    1. Posizionare la chiave dinamometrica sull'inserto e rimuovere la vite.

    2. Rimuovere la pinza di serraggio dal portapezzi.





  6. Pulire il cono interno del portapezzi con il cono di pulizia del kit di manutenzione.
  7. Pulire la pinza di serraggio con la spazzola del kit di manutenzione.
  8. Pulire la parte esterna della pinza di serraggio.
  9. AVVISO

    Danneggiamento della pinza di serraggio se si utilizza il grasso non idoneo o se si applica il grasso in modo errato

    Qualora il grasso utilizzato per il mandrino sia di tipo non idoneo, oppure penetri negli intagli longitudinali della pinza di serraggio, il mandrino potrebbe subire danni.

    • Prima di applicare il grasso, assicurarsi che la pinza di serraggio sia perfettamente pulita.
    • Accertarsi che negli intagli longitudinali della pinza di serraggio non penetri grasso.
    • Usare solo una quantità molto ridotta di grasso, inferiore alla capocchia di spillo.
    • Utilizzare esclusivamente il grasso per pinza di serraggio in dotazione nel kit di manutenzione.
  10. Ingrassare la pinza di serraggio. Applicare il grasso solo alla superficie conica (contrassegnati in blu) della pinza di serraggio. Non applicare il grasso nella fessura (contrassegnata in rosso).
  11.

  12. Controllare le condizioni della vite di fissaggio e sostituirla con una vite di ricambio, se necessario.
  13. Spingere la pinza di serraggio insieme alla vite nel portapezzi il più possibile. Girare la pinza di serraggio finché non scatta in posizione e si trova in posizione corretta. A seconda della posizione, potrebbe essere necessario girare fino a 360°.
  14.

  15. Inserire la punta della chiave dinamometrica nella pinza di serraggio e tenerla in posizione.
  16. Posizionare la chiave dinamometrica sull'inserto e serrare la vite.
