Si applica a: Z4

Sostituzione della pinza di serraggio del portapezzi e della vite di fissaggio

Come si sostituisce la pinza di serraggio del portapezzi? Come si sostituisce la vite di fissaggio della pinza di serraggio nel portapezzi?

Visione d’insieme del kit di riparazione

Articolo 240210: 1 pinza di serraggio del portapezzi; 3 Vite di fissaggio della pinza di serraggio del portapezzi

Articolo 248620: 3 Vite di fissaggio della pinza di serraggio del portapezzi

Preparare la sostituzione

  1. Oltre al vhf carrello di manutenzione, tenere i seguenti componenti a portata di mano:
    • Kit di manutenzione del portablocco
    • Grasso per pinza di serraggio
  2. Accendere la macchina con l’interruttore di alimentazione principale.
  3. Aprire lo sportello del vano di lavoro.

Sostituzione della pinza di serraggio del portapezzi e vite di fissaggio

Esistono 2 casi:

  • La vite di fissaggio è usurata, ma la pinza di serraggio è ancora in buone condizioniIn questo caso, rimuovere la pinza di serraggio e reinserirla con una nuova vite di fissaggio.
  • La pinza di serraggio è usurataIn questo caso, sostituire la pinza di serraggio con un pezzo di ricambio con una nuova vite di fissaggio.
  • Quando si installa una pinza di ricambio, utilizzare sempre una nuova vite di fissaggio fornita con il ricambio.
AVVISO

Danneggiamento del portablocchi in caso di utilizzo di un cacciavite dinamometrico sbagliato o di esecuzione della manutenzione a macchina spenta.

Se si utilizza un cacciavite dinamometrico diverso da quello in dotazione, o se si esegue la manutenzione a macchina spenta, il portablocchi può danneggiarsi.

  • Assicurarsi che la macchina sia accesa per tutta la durata della riparazione.
  • Utilizzare esclusivamente il cacciavite dinamometrico in dotazione.
  • Applicare una coppia massima di 1,8 Nm.

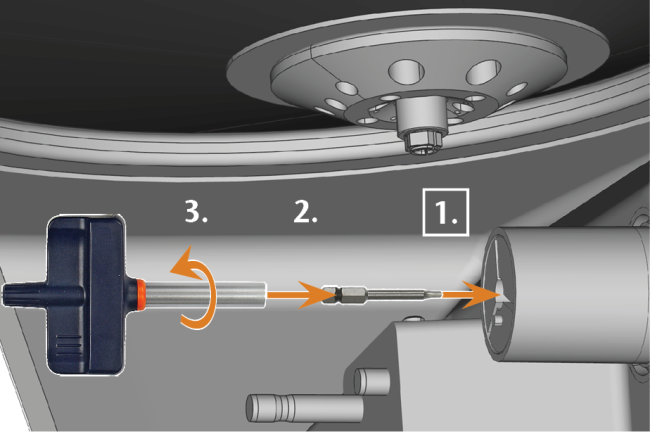

  1. Inserire la punta della chiave dinamometrica nella pinza di serraggio e tenerla in posizione.
  2. Inserire la chiave dinamometrica sulla punta e svitare la vite girando la chiave dinamometrica.

    3.

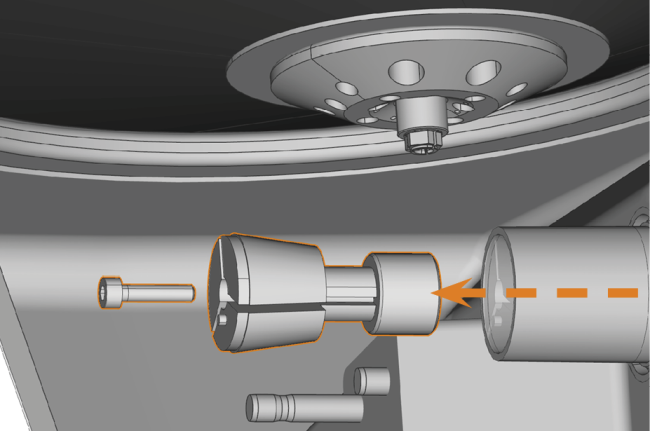

  3. Rimuovere la pinza di serraggio e la vite dal portapezzi. Smaltire la vite.

    4.

  4. Pulire il cono interno del portapezzi con il cono di pulizia del kit di manutenzione.
    • La pinza di serraggio del portapezzi è stato rimosso con successo.

È possibile installare la pinza di ricambio o la pinza di serraggio esistente se non è usurata.

  1. Quando si installa una pinza di ricambio, utilizzare sempre una nuova vite di fissaggio fornita con il ricambio.
  2. Se si desidera continuare a utilizzare la pinza di serraggio esistente, pulirla e ingrassarla come descritto nelle istruzioni per l'uso della macchina.
  3. Spingere la pinza di serraggio con la nuova vite di fissaggio il più possibile all'interno del portapezzi.
  4. Girare la pinza di serraggio finché non scatta in posizione e si trova in posizione corretta. A seconda della posizione, potrebbe essere necessario girare la pinza di serraggio fino a 360°.

    5.

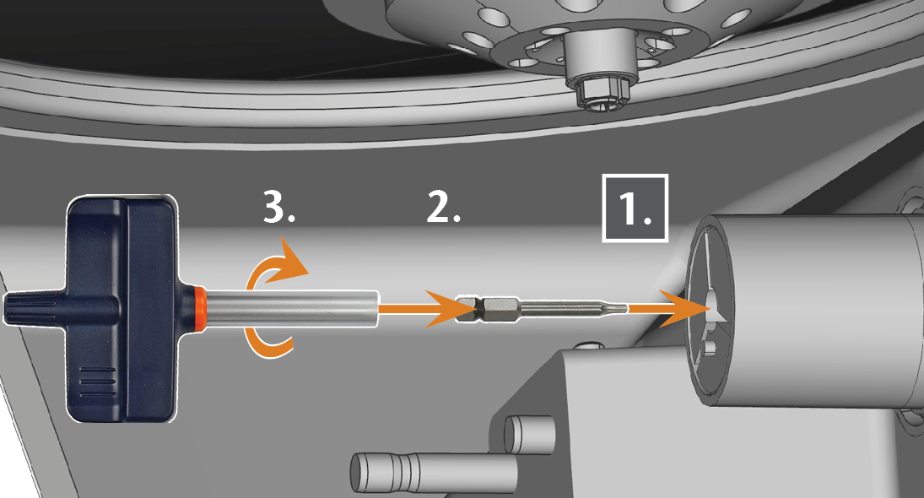

  5. Inserire la punta della chiave dinamometrica nella pinza di serraggio e tenerla in posizione.
  6. Inserire la chiave dinamometrica sulla punta e fissare la vite girando la chiave dinamometrica.

    7.

    • La pinza di serraggio del portapezzi è stato installato con successo.
