Collegamento della macchina
Guarda il video
Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy
Le fasi di installazione fino al funzionamento sono:
→
→
→
Fissaggio di un computer CAM
Solo per macchine con computer CAM
Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. esterno. Al momento della consegna, il computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. non è montato sulla macchina.
Computer CAM variante 1
Per una migliore visibilità, il computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. è nascosto nelle figure seguenti.
-

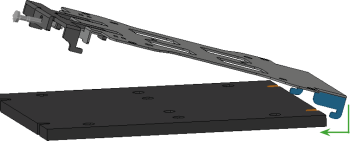

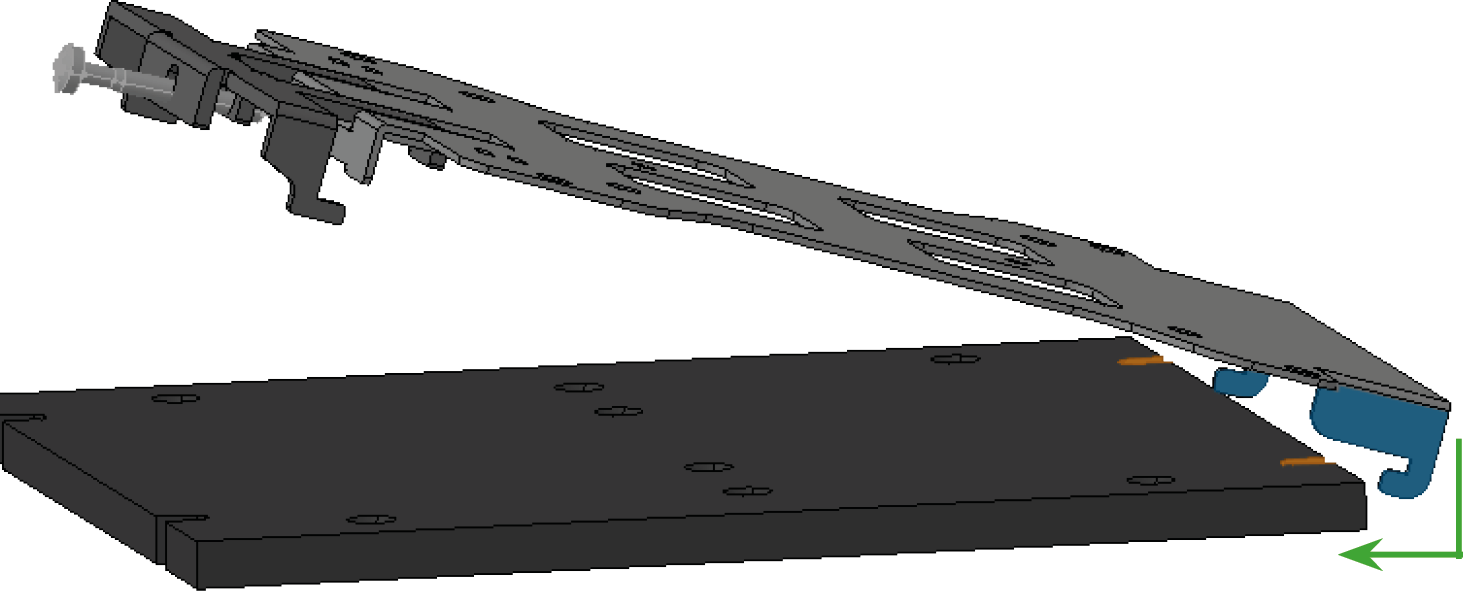

Applicare i ganci (contrassegnati in blu) del supporto sul computer CAM
Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. nell’incavo (contrassegnato in arancione) del supporto della macchina.
-

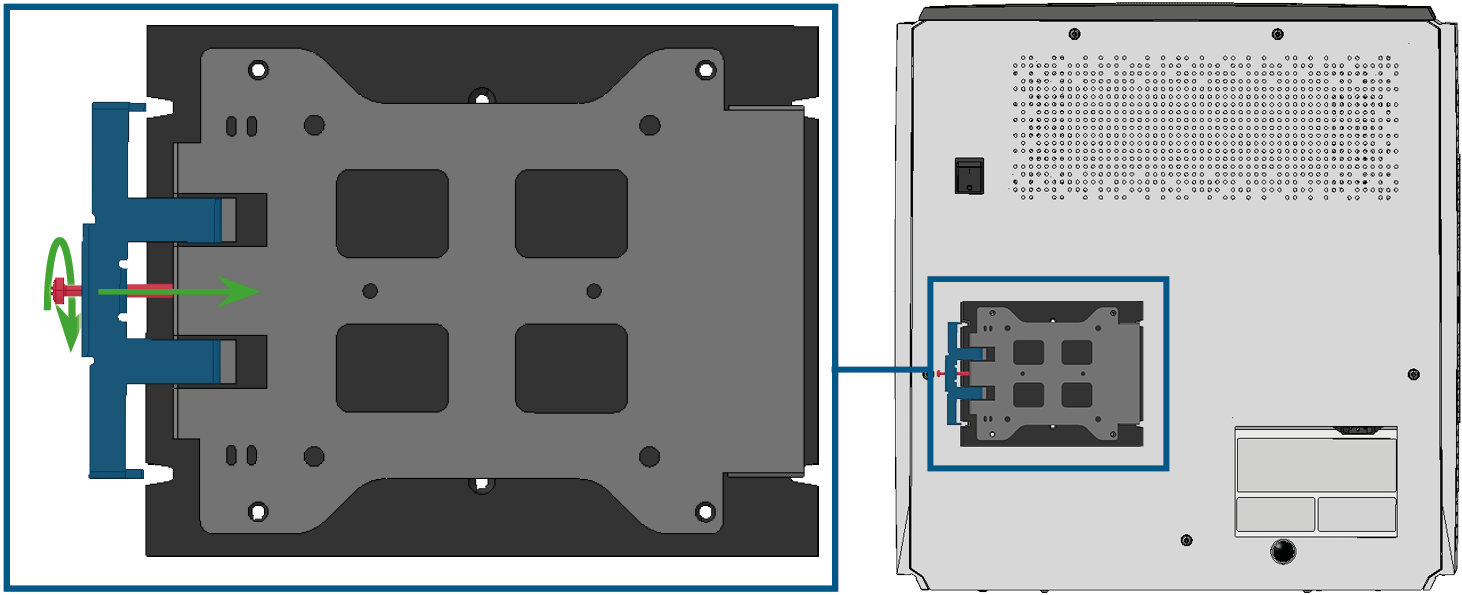

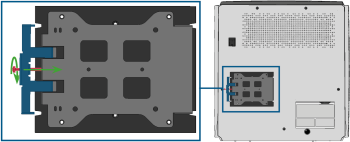

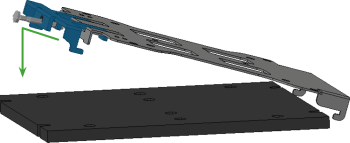

Muovere la parte mobile del supporto (contrassegnata in blu) verso l'esterno e verso la macchina.
-
Sulla macchina, spingere la parte mobile del supporto (contrassegnata in blu) nell’alloggiamento del supporto. Serrare la vite (contrassegnata in rosso).
-

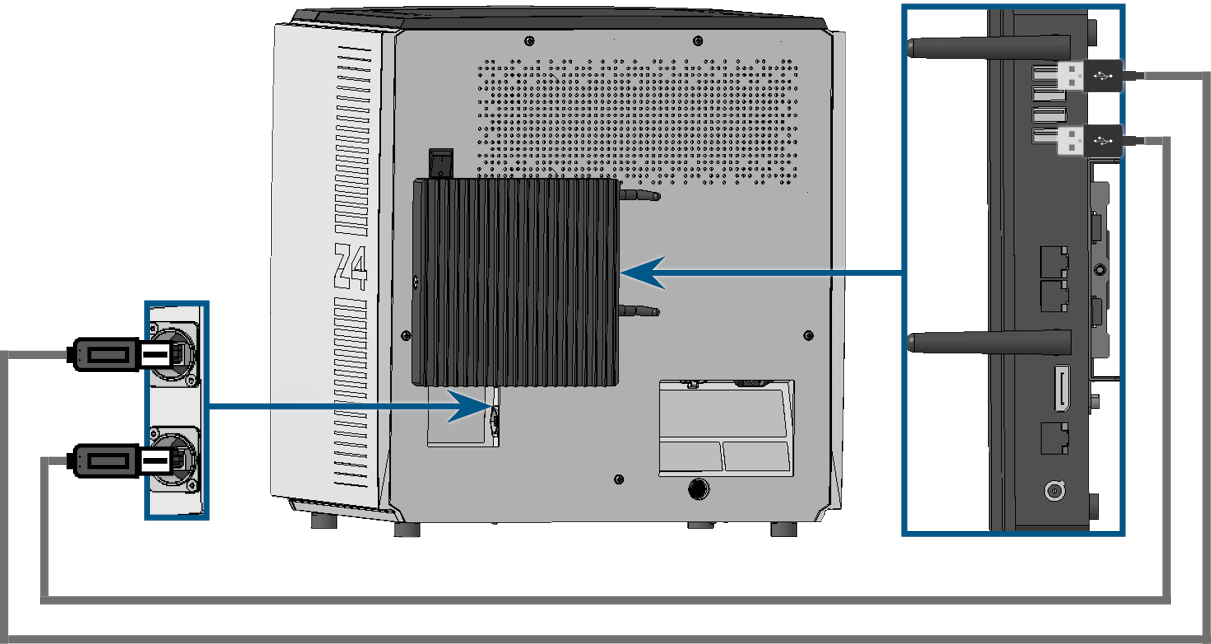

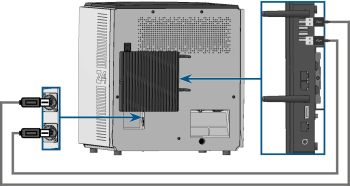

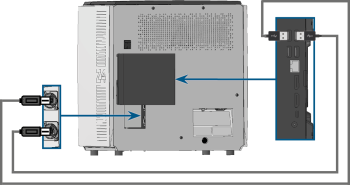

Collegare la macchina e il computer CAM
Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. con i cavi USB in dotazione.
Computer CAM variante 2
-
Posizionare il supporto sul retro del computer CAM
Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. sulle viti del coperchio del pannello posteriore (contrassegnate in blu). Assicurarsi che tutti e 4 gli incavi (contrassegnati in arancione) si trovino in corrispondenza delle viti.
-

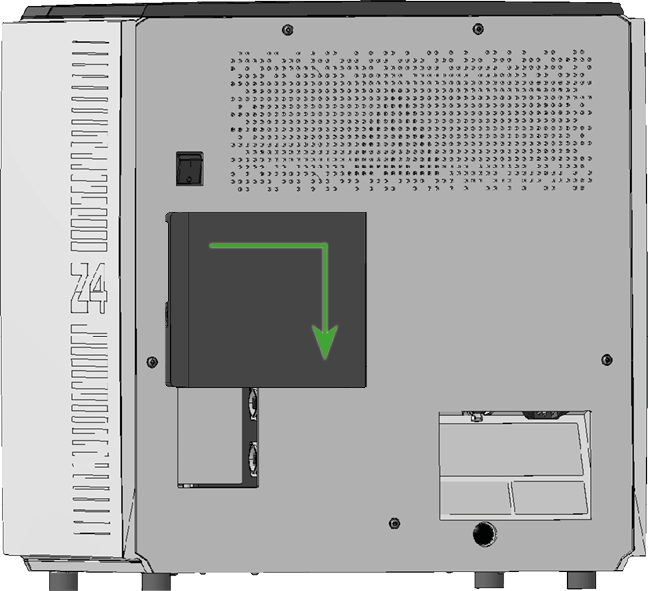

Spostare il computer CAM
Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. verso destra e verso il basso. Verificare che il computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. sia fissato saldamente al coperchio del pannello posteriore.
-

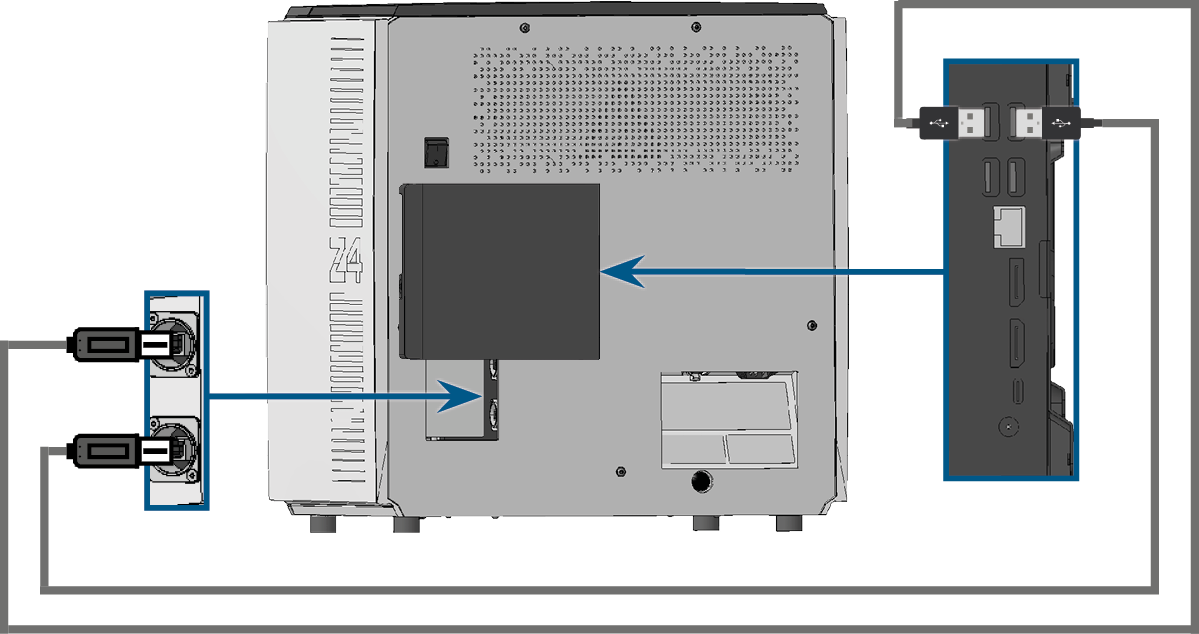

Collegare la macchina e il computer CAM
Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. con i cavi USB in dotazione.
Schema di installazione della macchina
Macchine con computer CAM interno

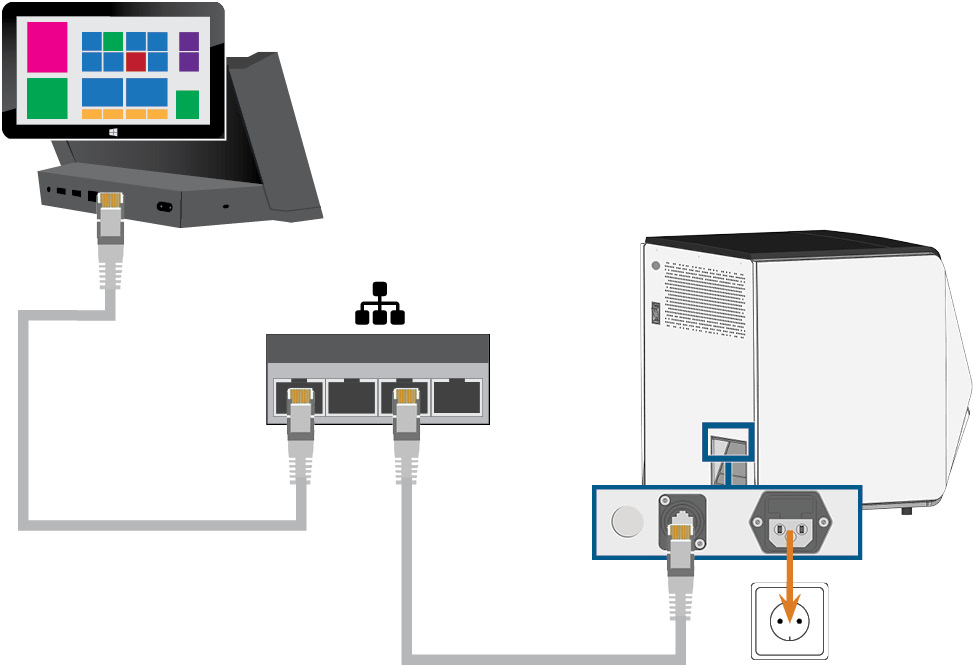

Connessione cablata

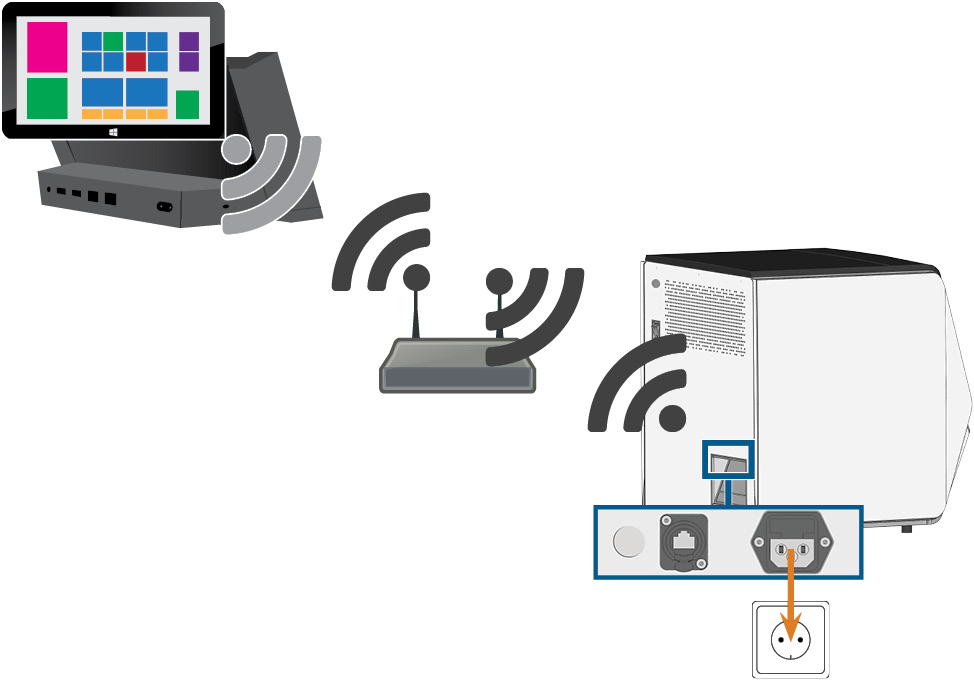

Connessione Wi-Fi
Macchine con Computer CAM esterno

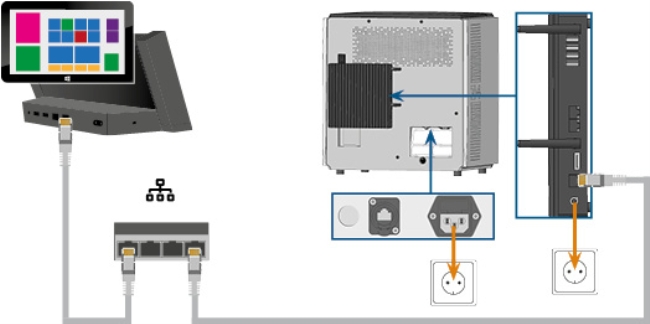

Connessione cablata
Il computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. illustrato può differire dal prodotto fornito.

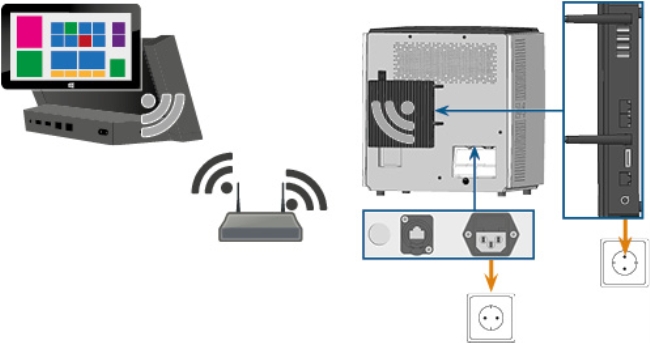

Connessione Wi-Fi
Il computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. illustrato può differire dal prodotto fornito.
Connessione elettrica
La macchina richiede un’alimentazione continua per funzionare correttamente.
- Inserire il cavo per la macchina in dotazione nella presa elettrica sul pannello collegamenti della macchina.
-
AVVISO! Per evitare interruzioni dell'attività, in caso di interruzioni regolari o frequenti fluttuazioni della tensione di rete, installare un gruppo di continuità, tipo online/VFI (IEC 62040-3, classe 1).
- Inserire il connettore del cavo in una presa protetta da interruttore differenziale.
-
Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. esterno: Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC. nella presa dell'attacco di rete del computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.. Inserire il connettore del cavo in una presa protetta da interruttore differenziale.
