Si applica a: S5

Panoramica macchina

S5 consente di lavorare pezzi grezzi di vari materiali, per ottenere realizzazioni di alta qualità per il settore odontotecnico. Per un elenco dei materiali lavorabili con la macchina, consultare il software di produzioneChiuso Termine per il pacchetto software di DentalCAM e DentalCNC..

Il caricatore pezzi grezziChiuso Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi del S5 permette di elaborare fino a 8 job in successione senza dover avviare ogni job manualmente.

La macchina è progettata per la lavorazione a secco e a umido.

Durante la lavorazione a umido, gli utensili e i pezzi grezzi vengono costantemente raffreddati dal refrigerante.

Durante la lavorazione a secco, il nostro sistema anti-contaminazione riduce la sporcizia delle parti sensibili della macchina.

La lavorazione a umido richiede il modulo opzionale di rettifica a umido vhf. Il modulo di rettifica ad umido e il lubrorefrigerante necessario Tec Liquid Pro sono disponibili presso il Servizio clienti.

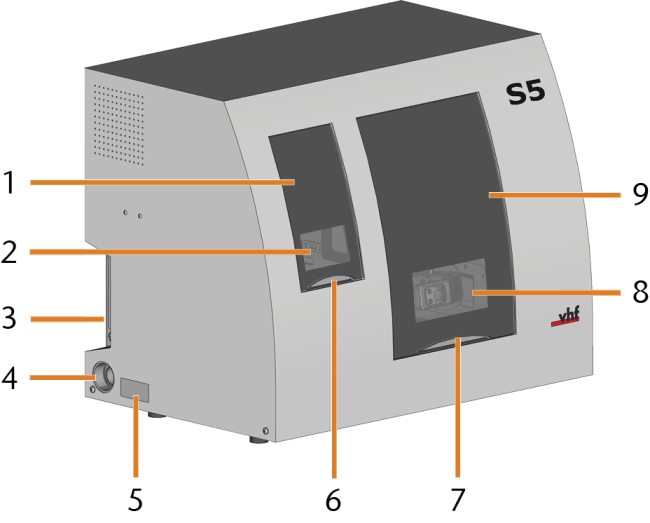

Lato anteriore della macchina

  1. Sportello del magazzino pezzi grezziChiuso Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente.
  2. Finestra d’ispezione del magazzino pezzi grezziChiuso Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente.
  3. Pannello collegamenti e interruttore di alimentazione principale sul retro
  4. Connessione del tubo per il sistema di estrazione dell’aria
  5. Targhetta di identificazione
  6. Impugnatura rientrata per l’apertura dello sportello del magazzino dei pezzi grezzi
  7. Incavo di presa dello sportello del vano di lavoro
  8. Finestra d’ispezione del vano di lavoro
  9. Sportello del vano di lavoro

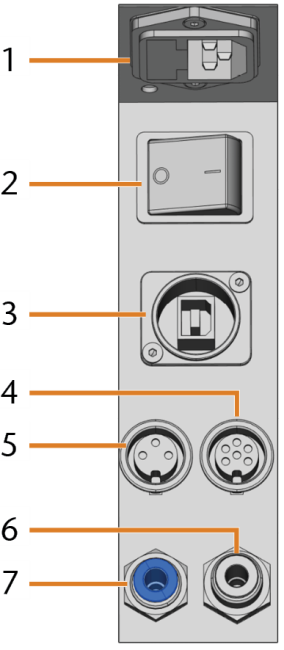

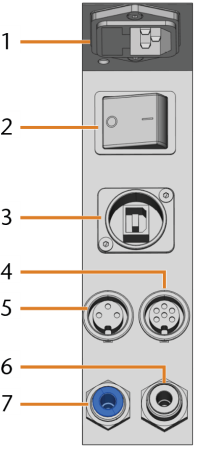

Pannello collegamenti



  1. Connessione di alimentazione incluso fusibile in vetro T6,3A L250V
  2. Interruttore principale
  3. Porta USB
  4. Interfaccia di aspirazione (6 pin, IEC 61076-2-106)
  5. Uscita di comando per modulo di rettifica ad umido esterno opzionale
  6. Collegamento di liquido per modulo di rettifica ad umido esterno opzionale
  7. Collegamento aria compressa (Raccordo ad innesto da 6 mm)

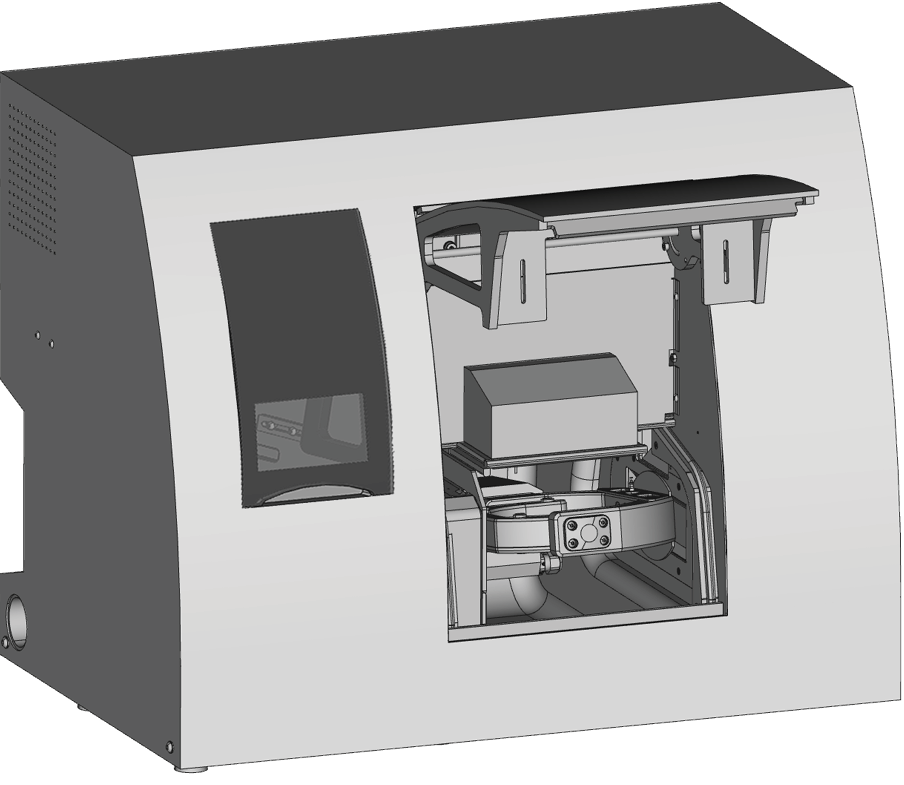

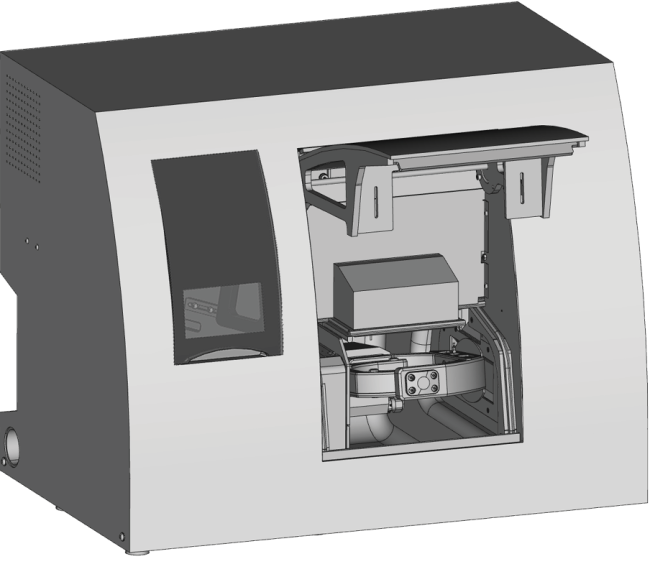

Sportello del vano di lavoro

Lo sportello del vano di lavoro chiude il vano di lavoro e protegge l’operatore da lesioni durante il funzionamento. È possibile aprire e chiudere lo sportello del vano di lavoro manualmente.

Non è possibile aprire lo sportello quando la macchina è spenta o mentre gli assi si stanno muovendo.



Vano di lavoro

Nel vano di lavoro è possibile inserire pezzi grezzi e utensili. È qui che i pezzi grezzi vengono lavorati.



  1. Uscita del refrigerante / apertura per l’estrazione dell’aria
  2. Aletta del caricatore pezzi grezziChiuso Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi
  3. Ionizzatore
  4. Mandrino
  5. Portapezzi; Asse rotante A; Asse rotante B
  6. Tastatore di misura con gabbia protettiva
  7. Magazzino utensili

Colori dell’illuminazione vano di lavoro

Colore

Stato

Sportello del vano di lavoro

Bianco

La macchina è pronta per l’uso.

sbloccato

Azzurro

La macchina è in funzione.

bloccato

Rosso

Anomalia nella macchina.

bloccato

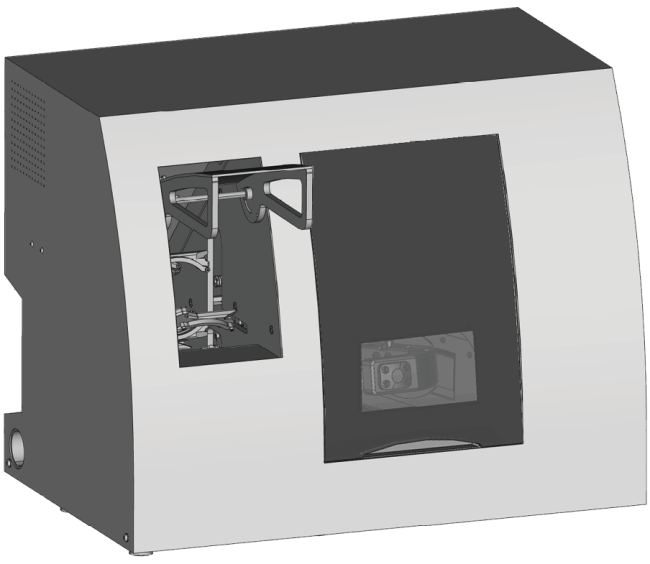

Magazzino pezzi grezzi

Il magazzino pezzi grezziChiuso Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. è parte del caricatore pezzi grezziChiuso Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi in cui si inseriscono i pezzi grezzi da lavorare. Il caricatore dei pezzi grezzi carica e scarica automaticamente i pezzi grezzi nel e dal vano di lavoro. La macchina può essere dotata di un massimo di 8 pezzi grezzi.

Lo sportello del vano di lavoro copre il magazzino dei pezzi grezzi e protegge l’operatore da lesioni durante il funzionamento. Il caricatore dei pezzi grezzi può funzionare solo quando lo sportello del magazzino è chiuso. È possibile aprire e chiudere manualmente lo sportello del vano di lavoro.



Computer CAM

Per lavorare con la macchina, utilizzare un computer Windows® ("Computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.") e il software appositamente progettato ("Software di produzioneChiuso Termine per il pacchetto software di DentalCAM e DentalCNC."). Il software di produzioneChiuso Termine per il pacchetto software di DentalCAM e DentalCNC. è costituito dai seguenti componenti:

  • DentalCAMUn'applicazione CAM per creare e calcolare pezzi grezzi virtuali ("job")
  • DentalCNCUn'applicazione CNC per la modifica dei job e la manutenzione della macchina.

Per creare e progettare gli oggetti dentali è necessaria anche un’applicazione CAD (venduta separatamente da rivenditori specializzati).

È possibile che si desideri consultare la panoramica del flusso di lavoro di DentalCAM e di DentalCNC.

Targhetta di identificazione e numero di serie

La targhetta identificativa della macchina contiene dati anagrafici tra cui il numero di serie. È possibile trovare la targhetta identificativa e il numero di serie della macchina qui: Lato anteriore della macchina

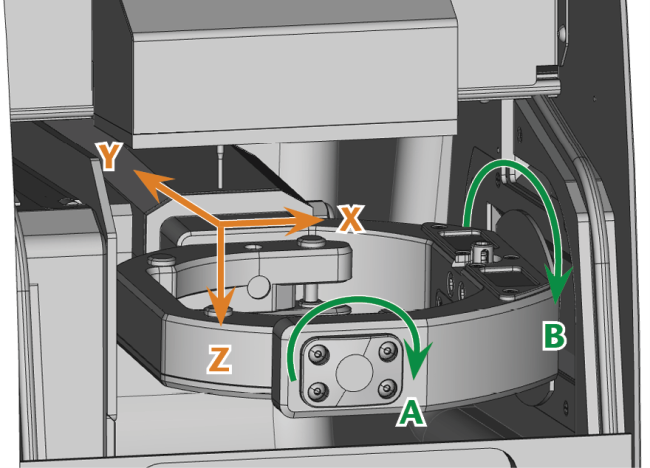

Assi

Questa macchina ha5 assi: 3 assi lineari e 2 assi rotanti.

Assi lineari X, Y, Z (Il mandrino si muove lungo questi assi.); Assi rotanti A, B (Il portapezzi ruota intorno a questi assi.)
