Panoramica macchina

Lo sportello del vano di lavoro chiude il vano di lavoro e protegge l’operatore da lesioni durante il funzionamento. È possibile aprire e chiudere lo sportello del vano di lavoro manualmente.

Non è possibile aprire lo sportello quando la macchina è spenta o mentre gli assi si stanno muovendo.

• Per aprire o chiudere lo sportello del vano di lavoro, tirarlo verso l’alto o spingerlo verso il basso con la mano. Utilizzare la maniglia dello sportello.

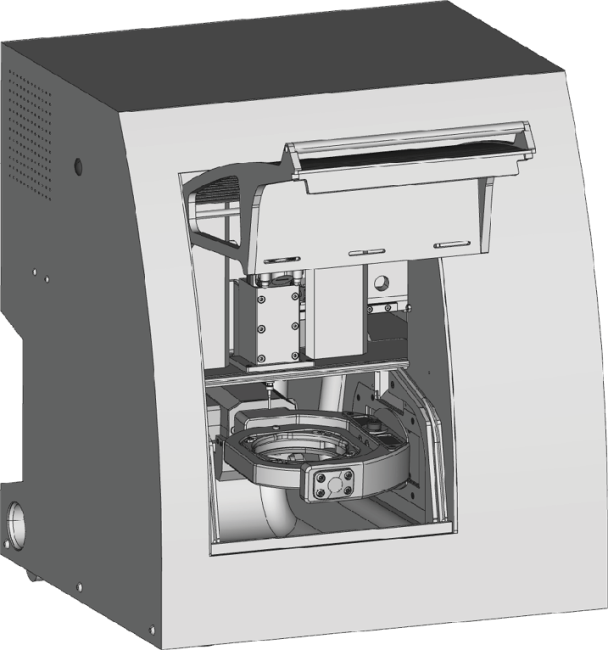

Sportello del vano di lavoro

Nel vano di lavoro è possibile inserire pezzi grezzi e utensili. È qui che i pezzi grezzi vengono lavorati.

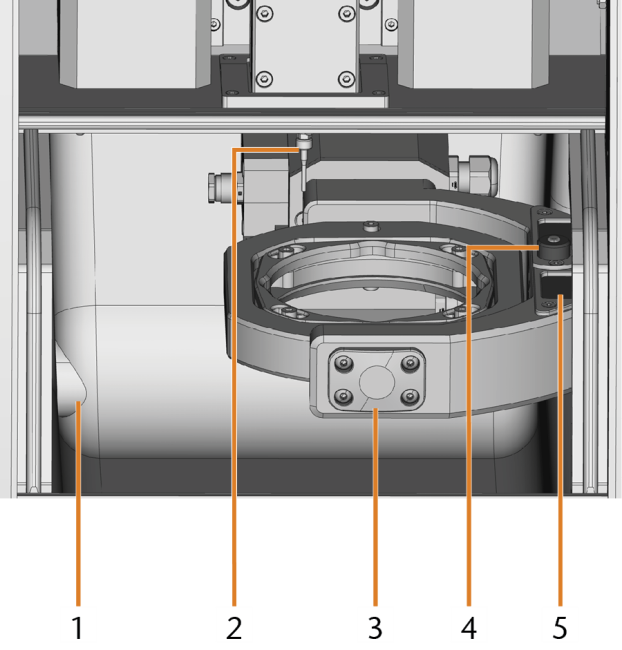

S1: Vano di lavoro

1. Uscita del refrigerante / apertura per l’estrazione dell’aria
2. Mandrino
3. Portapezzi; Asse rotante A; Asse rotante B
4. Tastatore di misura
5. Magazzino utensili

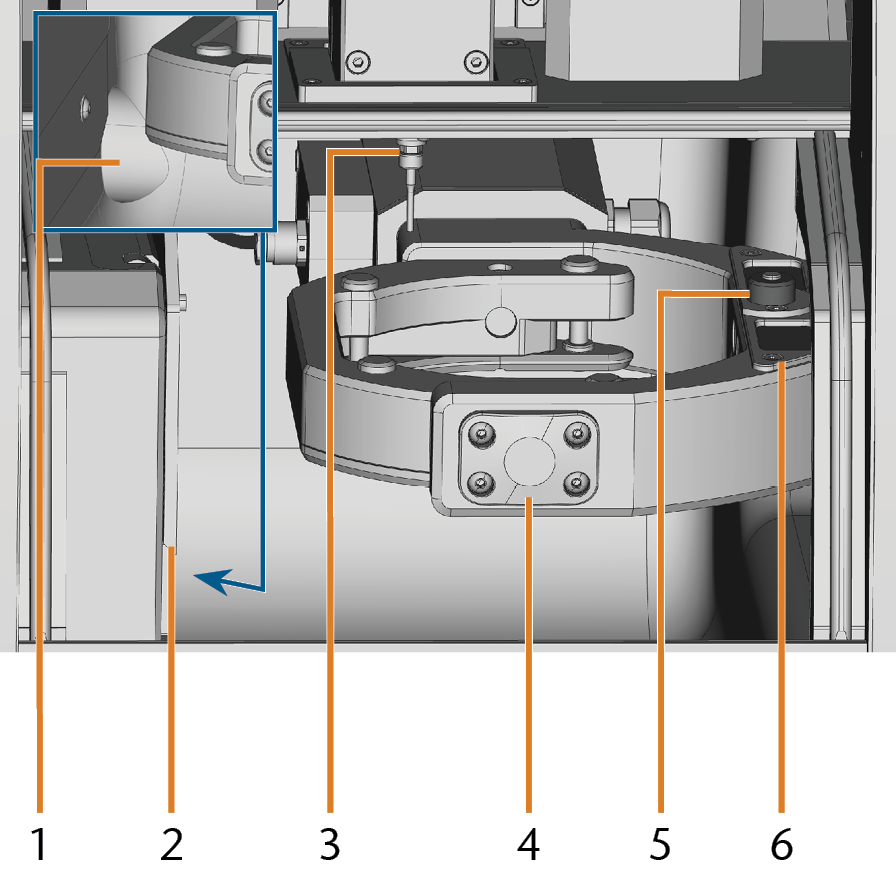

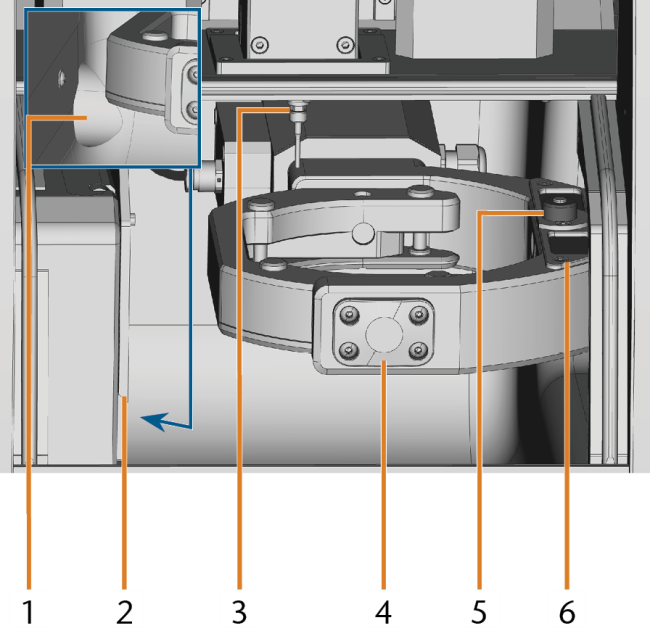

S2: Vano di lavoro

1. Uscita del refrigerante / apertura per l’estrazione dell’aria
2. Aletta del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi
3. Mandrino
4. Portapezzi; Asse rotante A; Asse rotante B
5. Tastatore di misura
6. Magazzino utensili

Colori dell’illuminazione vano di lavoro

La macchina illumina il vano di lavoro in diversi colori. Il colore varia in base allo stato della macchina. I colori e i relativi significati sono riportati nella seguente tabella:

Il magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. è parte del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi in cui si inseriscono i pezzi grezzi da lavorare. Il caricatore dei pezzi grezzi carica e scarica automaticamente i pezzi grezzi nel e dal vano di lavoro. La macchina può essere dotata di un massimo di 8 pezzi grezzi.

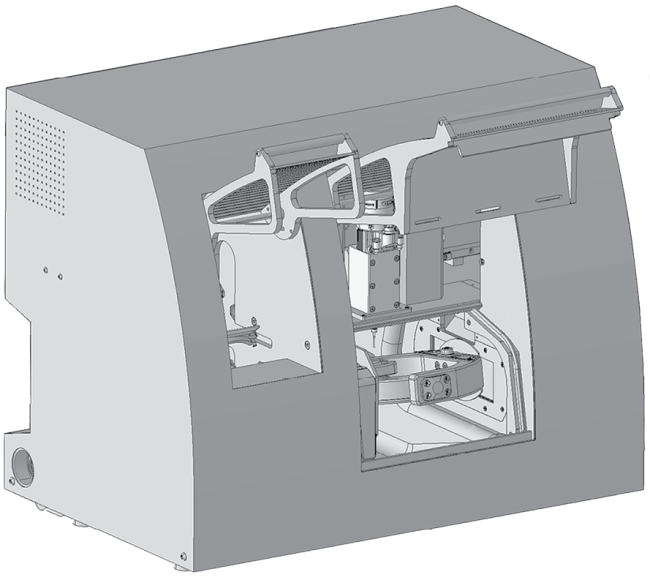

Lo sportello del vano di lavoro copre il magazzino dei pezzi grezzi e protegge l’operatore da lesioni durante il funzionamento. Il caricatore dei pezzi grezzi può funzionare solo quando lo sportello del magazzino è chiuso. È possibile aprire e chiudere manualmente lo sportello del vano di lavoro.

• Per aprire o chiudere lo sportello del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente., trascinarlo verso l'alto o spingerlo verso il basso. Utilizzare la maniglia dello sportello.

Sportello del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente.

Per lavorare con la macchina, utilizzare un computer Windows® ("Computer CAM Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.") e il software appositamente progettato ("Software di produzione Termine per il pacchetto software di DentalCAM e DentalCNC."). Il software di produzione Termine per il pacchetto software di DentalCAM e DentalCNC. è costituito dai seguenti componenti:

• DentalCAMUn'applicazione CAM per creare e calcolare pezzi grezzi virtuali ("job")
• DentalCNCUn'applicazione CNC per la modifica dei job e la manutenzione della macchina.

Per creare e progettare gli oggetti dentali è necessaria anche un’applicazione CAD (venduta separatamente da rivenditori specializzati).

È possibile che si desideri consultare la panoramica del flusso di lavoro di DentalCAM e di DentalCNC.

Il sistema anti-contaminazione riduce la sporcizia e l’usura delle parti sensibili della macchina.

Il sistema anti-contaminazione è costituito da:

Lavorazione a secco

• Il sistema di estrazione dell’aria esterno Un'unità di aspirazione esterna crea un vuoto nel vano di lavoro e aspira i residui di lavorazione.
• Aria soffiata nel vano di lavoro Allontana i residui di lavorazione dal mandrino e dalle altre parti della macchina.
• Il sensore di vuoto interno Monitora costantemente il vuoto nel vano di lavoro
• Lo ionizzatore Lo ionizzatore scarica elettricamente i residui di lavorazione di alcuni materiali per ridurne la dispersione nel vano di lavoro.

Lavorazione a umido

Il liquido refrigerante allontana i detriti dalle parti sensibili della macchina.

Le emissioni acustiche effettive della macchina variano sensibilmente a seconda del materiale in lavorazione e delle condizioni di lavorazione.

• Se la macchina è particolarmente rumorosa, verificare le seguenti condizioni di esercizio:

• Pulizia del portapezzi
• Stato degli utensili
• Qualità del pezzo grezzo

• Qualora una forte rumorosità di funzionamento non sia evitabile, utilizzare protezioni acustiche durante la lavorazione.

Misurazione delle emissioni acustiche

Condizioni di misurazione:

• Materiale lavorato: CoCr
• Stato utensile: consumato

• Valore misurato: Livello di pressione sonora (distanza: 1 m)

• Misurazione secondo ISO 3746, metodo di rilevamento 3

Emissioni acustiche stabilite:

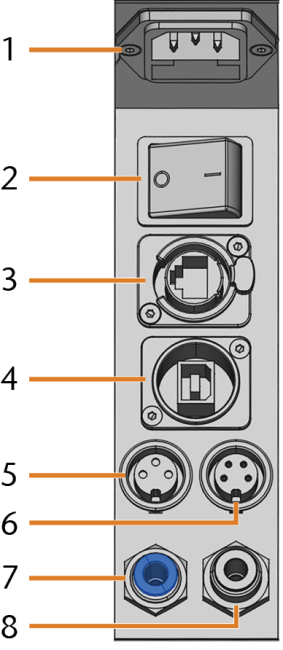

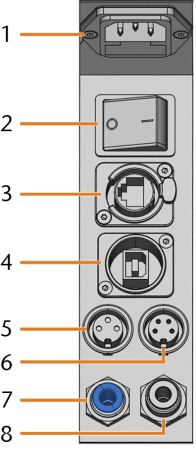

La targhetta identificativa della macchina contiene dati anagrafici tra cui il numero di serie. È possibile trovare la targhetta identificativa e il numero di serie della macchina qui:  Pannello collegamenti

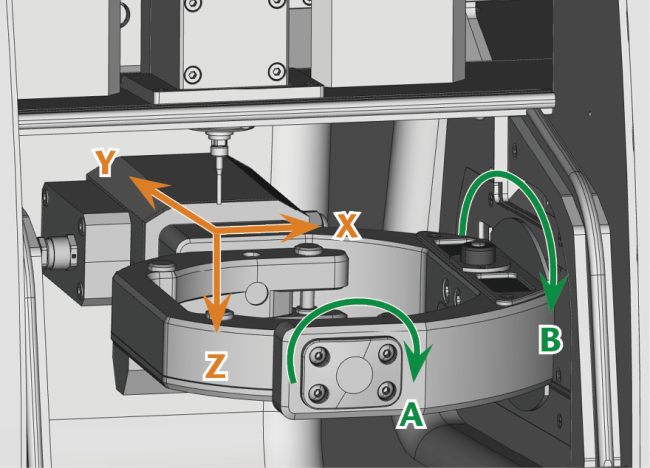

Questa macchina ha5 assi: 3 assi lineari e 2 assi rotanti.

S1 & S2: Assi lineari X, Y, Z (Il mandrino si muove lungo questi assi.); Assi rotativi A, B (Il portapezzi ruota intorno a questi assi.)
