Si applica a: R5

Pulizia della macchina

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

ATTENZIONE

Difficoltà respiratorie causate dalle polveri di lavorazione

La polvere di lavorazione che viene introdotta nei polmoni può causare difficoltà respiratorie.

  • Pulire la macchina con lavorazione a secco solo se il sistema di estrazione dell’aria è installato e attivato correttamente.
  • Indossare una mascherina FFP2 durante l’intera pulizia.
  • Non pulire mai la macchina con aria compressa.
ATTENZIONE

Rischio di lesioni dovute a schegge

Quando si pulisce con aria compressa, possono venire scagliate schegge in grado di ferire.

  • Non pulire mai la macchina con aria compressa.
AVVISO

Danneggiamento delle guide lineari o del mandrino durante la pulizia con aria compressa

Se si pulisce il vano di lavoro con l’aria compressa, i trucioli di materiale possono raggiungere le guide lineari o i cuscinetti del mandrino.

  • Non pulire mai il vano di lavoro con aria compressa.

Non versare altra acqua nel vano di lavoro. Il serbatoio del refrigerante potrebbe tracimare.

La pulizia del vano di lavoro riguarda i seguenti componenti:

  • Chiave di misurazione
  • Portapezzi
  • Finestra d’ispezione
  • Webcam
  • Magazzini utensili
  • Porta-utensili di fresatura

Questi componenti hanno intervalli di manutenzione diversi in base alla tabella di manutenzione. Per questo motivo, il vano di lavoro deve essere pulito ogni giorno oppure ogni settimana, a seconda dei componenti che devono essere puliti.

  • Quando si effettua la pulizia settimanale, eseguire anche la pulizia giornaliera.

Esecuzione della pulizia giornaliera

  1. Tenere a portata di mano:
    • Un panno bagnato
    • Un detergente delicato (facoltativa)
    • Un panno asciutto (se la macchina è stata utilizzata solo per lavorazioni a secco)
    • Un aspirapolvere
  2. Chiudere lo sportello del vano di lavoro.
  3. Portare gli assi alla posizione di pulizia selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.
  4. Aprire lo sportello del vano di lavoro.
  5. Sollevare la striscia protettiva (contrassegnata in arancione) sul lato sinistro ed estrarla dalla macchina. Pulire accuratamente.

    6.

  6. Se la macchina è stata utilizzata solo per lavorazioni a secco:
    1. Aspirare le contaminazione grossolane nel vano di lavoro con l’aspirapolvere.
    2. Pulire accuratamente tute le superfici e le fessurazioni nel vano di lavoro con il panno asciutto. Se necessario, utilizzare un detergente delicato.
  7. Se la macchina è stata utilizzata per lavorazioni ad umido: Pulire accuratamente tutte le superfici e le fessurazioni nel vano di lavoro con il panno asciutto. Se necessario, utilizzare un detergente delicato.
  8. Aspirare tutti i residui di lavorazione dal tastatore di misura da una distanza di 3 cm.

    9.

  9. Pulire il portapezzi da tutti i lati con una spazzola o un pennello. Pulire in modo particolare tutte le aperture e le parti mobili del portapezzi.
  10. Far asciugare il vano di lavoro.
  11. Installare la striscia protettiva nel vano di lavoro:

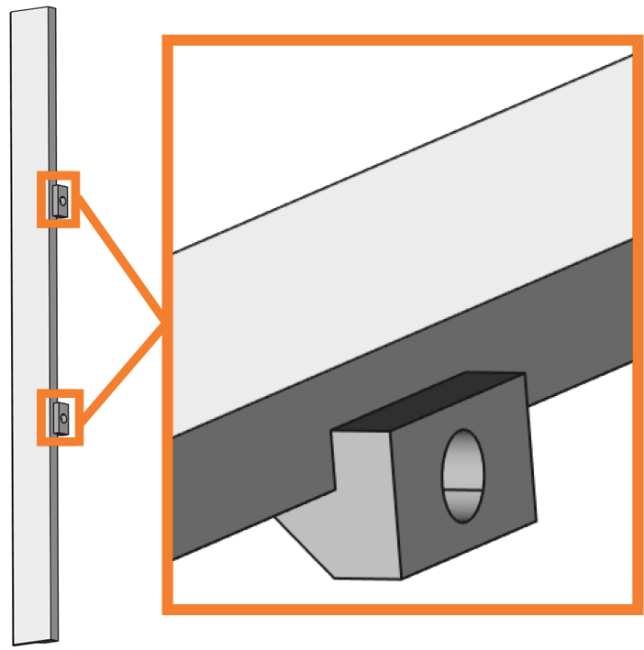

    1. Orientare la striscia protettiva in modo che i magneti (contrassegnati in arancione) si trovino in basso a destra.

      2. Corretto orientamento della striscia protettiva per l’installazione

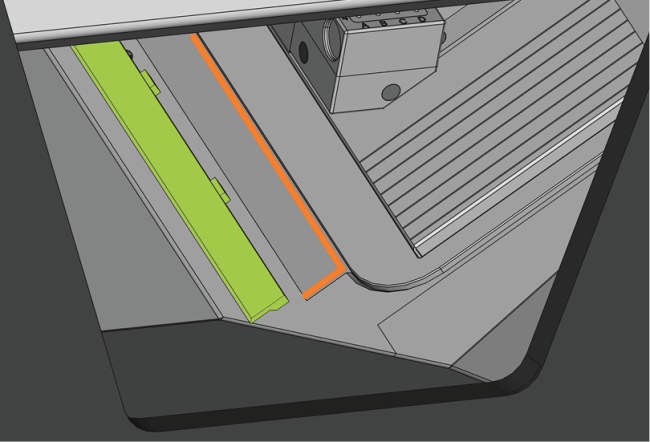

    2. Allineare il bordo destro e il bordo inferiore della striscia protettiva (di colore verde) con le linee immaginarie arancioni illustrate nella figura seguente:

      3.

    3. Spingere la striscia protettiva verso destra finché non scatta in posizione.

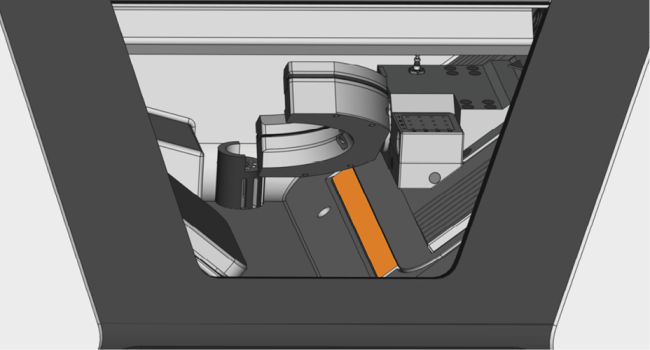

    Striscia protettiva correttamente installata (contrassegnata in arancione)

    • La striscia protettiva è trattenuta dai magneti.

  12. Rimuovere tutti i residui di lavorazione sulle lamelle del lato sinistro (area contrassegnata in arancione):

    1. Utilizzare un’unità di aspirazione per la pulizia grossolana.

    2. Usare un panno per la pulizia più accurata.





  13. Pulire la piastra dell’ugello del mandrino con un panno.



  14. Chiudere lo sportello del vano di lavoro.
  15. Portare gli assi alla posizione predefinita selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.

Esecuzione della pulizia settimanale

Pulizia del vano di lavoro

  1. Eseguire il lavaggio quotidiano.
  2. Tenere a portata di mano: La spazzola per la pulizia del portapezzi.
  3. Chiudere lo sportello del vano di lavoro.
  4. Portare gli assi alla posizione di pulizia selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.
  5. Aprire lo sportello del vano di lavoro.
  6. Rimuovere il magazzino utensili dal vano di lavoro. Pulire con un'unità di aspirazione e un panno umido.
  7. Pulire il porta-utensili di fresatura con un panno umido.
  8. Applicare del grasso per pinza di serraggio ai bulloni del porta-utensili di fresatura.

    9. I bulloni del porta-utensili di fresatura (verde)

  9. Collegare il magazzino utensili al supporto.

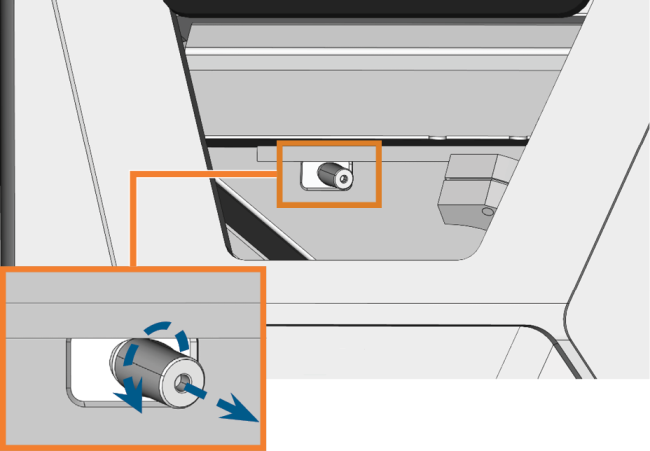

  10. Svitare il cappuccio protettivo dalla webcam e pulire la parte interna del cappuccio con un panno asciutto.

    11.

  11. Pulire la webcam con un panno umido. Avvitare il cappuccio protettivo.

  12. Per pulire il filtro della ventilazione del vano di lavoro, procedere come segue:

    Questo filtro è utilizzato solo nelle macchine con numeri di serie che iniziano con R5ID7.

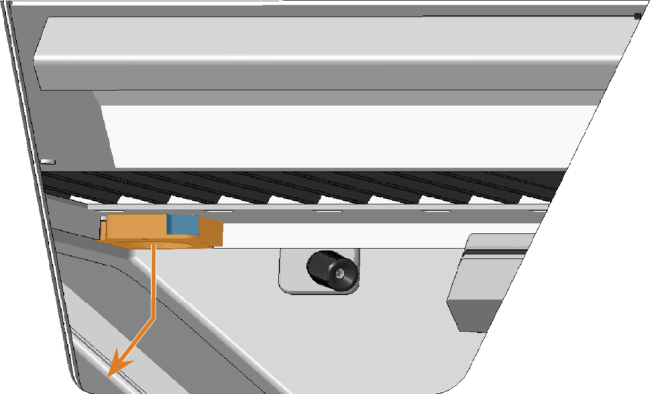

    1. Tirare verso il basso il filtro (contrassegnato in arancione) e toglierlo dal vano di lavoro. Afferrarlo dall'incavo (contrassegnato in blu) del filtro.

      2.

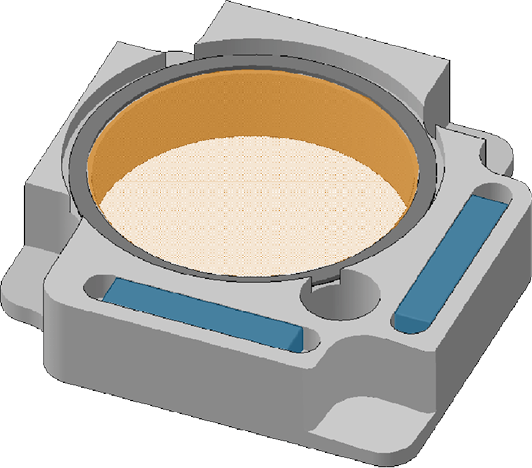

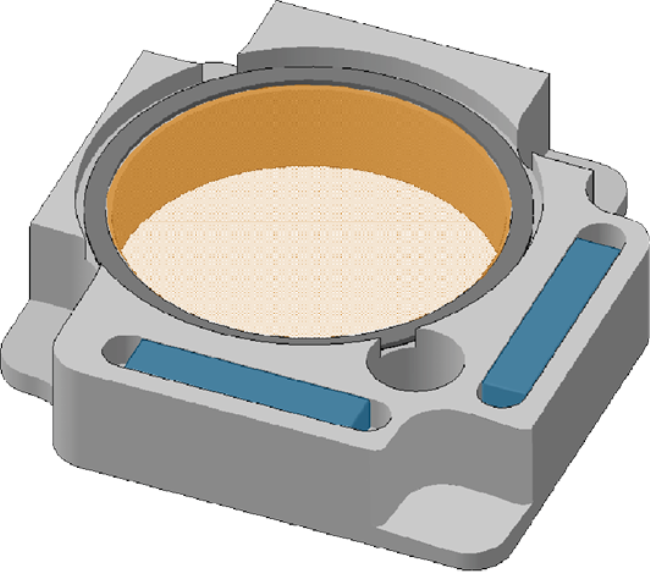

    2. Pulire lo schermo del filtro (contrassegnato in arancione) con un'unità di aspirazione o con aria compressa.

    3. Pulire con un panno i magneti (contrassegnati in blu) e le superfici di contatto del filtro e del vano di lavoro.

      4.

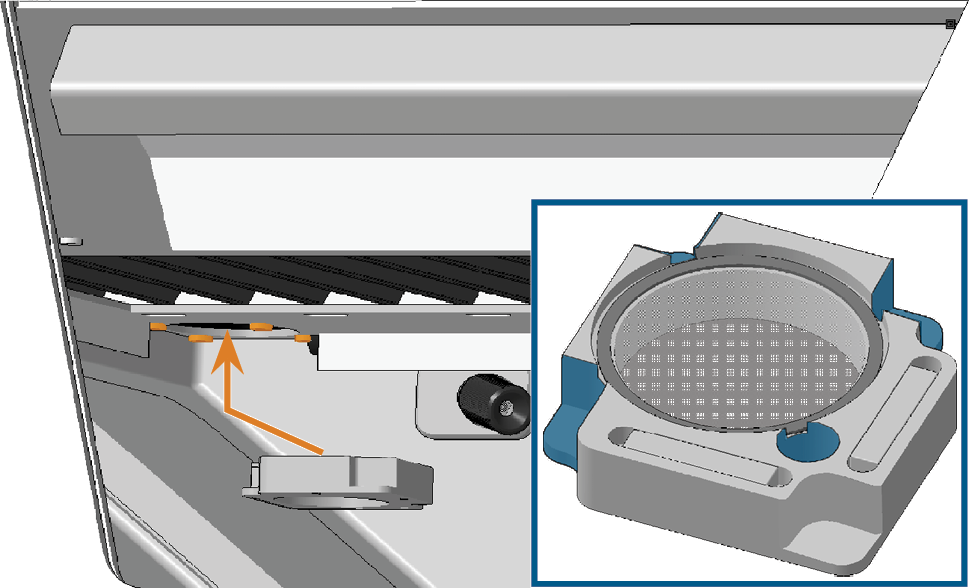

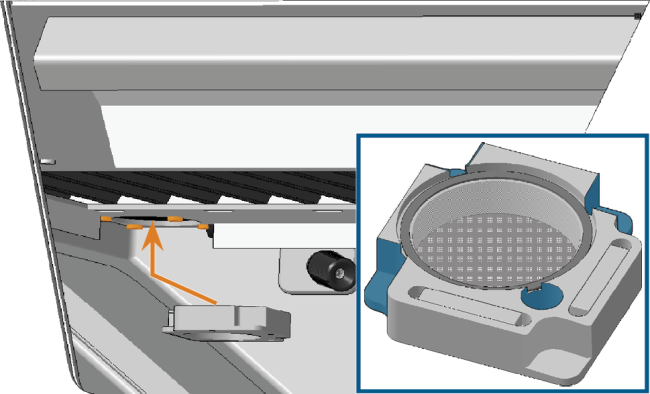

    4. Allineare gli incavi (contrassegnati in blu) del filtro con le viti (contrassegnate in arancione) della ventilazione del vano di lavoro e posizionare il filtro. Il filtro è tenuto in sede dai magneti.

      5.

  1. Afferrare lo sportello del vano di lavoro al centro del bordo inferiore e piegarlo verso l’alto.

    2.

  2. Pulire la parte interna della finestra d’ispezione (contrassegnata in arancione) con un panno umido. Se necessario, utilizzare un detergente delicato.

    3. )

  3. Afferrare lo sportello del vano di lavoro al centro del bordo inferiore e piegarlo verso il basso.
    • Lo sportello del vano di lavoro è bloccato in posizione.
  4. Chiudere lo sportello del vano di lavoro.
  5. Se DentalCNC mostra un messaggio per cui è necessario ripiegare lo sportello del vano di lavoro, significa che lo sportello non è completamente abbassato. Ripetere i due passaggi precedenti.
  1. Aprire il compartimento multifunzione.
  2. Rimuovere tutti gli articoli dal magazzino pezzi grezziChiuso Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
  3. Pulire il magazzino pezzi grezziChiuso Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente.. Pulire le leve di serraggio molto accuratamente.
  4. Rimuovere il serbatoio del refrigerante.
  5. Pulire tutte le superfici del compartimento multifunzione.
  • Portare gli assi alla posizione predefinita selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.

    • Pulizia del corpo esterno

    1. Pulire l’alloggiamento:

        AVVISO! Danni all’alloggiamento dovuti ad ausili e pulizia errata

      1. Pulire la superficie con un panno in microfibra asciutto.

        Aver cura dei simboli adesivi facendo in modo che non si stacchino. Le pellicole adesive sono particolarmente sensibili allo strofinamento e ai detergenti aggressivi.

      2. Qualora non sia possibile rimuovere le impurità in questo modo, inumidire il panno. Utilizzare un detergente a pH neutro, se necessario.

        • Evitare il contatto della superficie con sostanze alcaline o acide. Sono particolarmente sensibili nelle reazioni le vernici metalliche a polvere.

        • Se si utilizza un detergente particolare per rimuovere determinate impurità, verificare preliminarmente l’idoneità del liquido su un punto nascosto della parte verniciata.
