Si applica a: R5

Montaggio di dischi e portablocco nel vano di lavoro

Il flusso di lavoro per la creazione del restauro è il seguente:

Montaggio di dischi nel vano di lavoro

Se si desidera lavorare solo 1 disco, il montaggio diretto del disco nel vano di lavoro è più rapido rispetto all’utilizzo del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi.

1. Aprire lo sportello del vano di lavoro.

2. Aprire il portapezzi selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.

3. Rimuovere il pezzo grezzo dal portapezzi, se presente.

4. Se il disco è composto da più strati, allineare il pezzo grezzo in modo che la parte superiore colorata si trovi in alto.

5. Se il disco è stato precedentemente lavorato, verificare quanto segue:
   • Il lato superiore originale deve essere rivolto verso l’alto.
   • Se il disco per il rimontaggio più sicuro tramite DentalCNC è stato selezionato, assicurarsi che la marcatura si trovi nella posizione indicata di seguito.

6. Inserire il disco nel supporto.

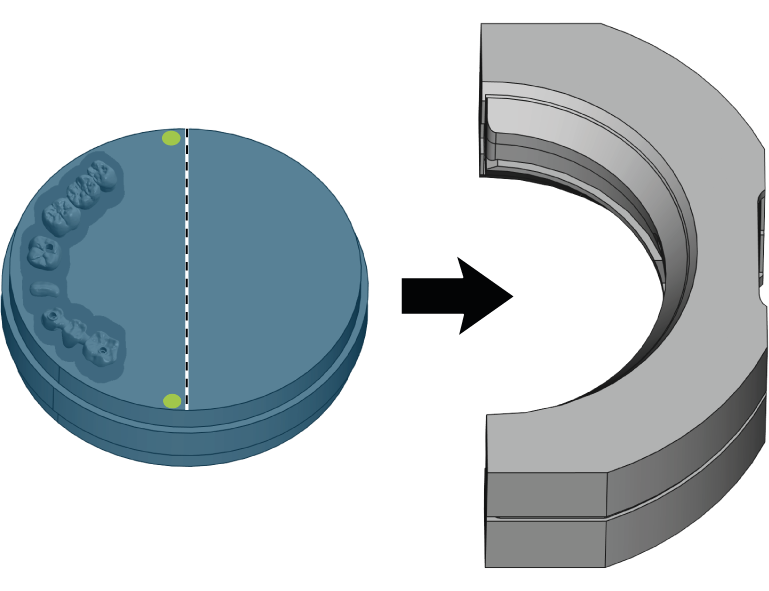

Marcatura per un rimontaggio sicuro contrassegnata in verde

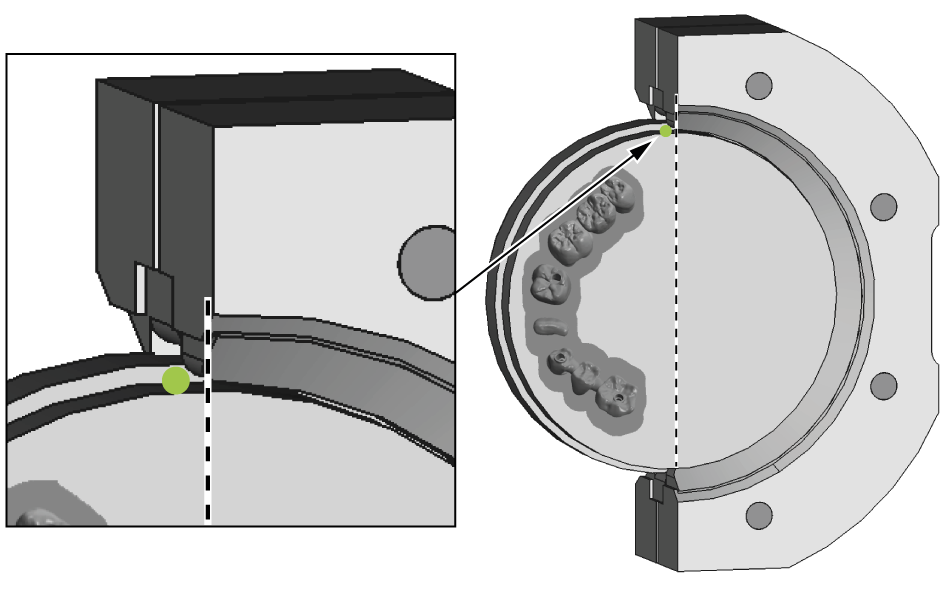

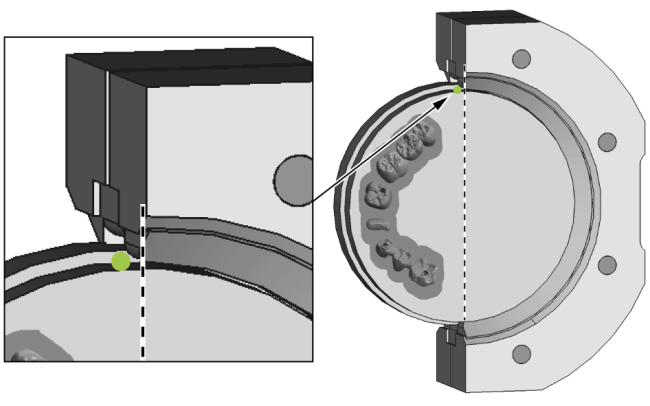

• La marcatura per il rimontaggio sicuro si trova direttamente davanti all'estremità superiore del portapezzi.

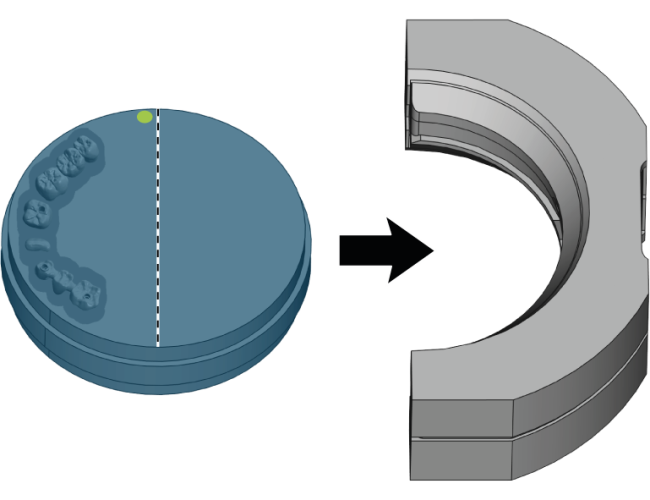

  Marcatura per un rimontaggio sicuro contrassegnata in verde

7. Chiudere il portapezzi selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.

Montaggio del portablocco nel vano di lavoro.

Se si desidera lavorare solo i blocchi in 1 portablocco, il montaggio diretto del portablocco nel vano di lavoro è più rapido rispetto all’utilizzo del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi.

1. Aprire lo sportello del vano di lavoro.
2. Aprire il portapezzi selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.
3. Rimuovere il pezzo grezzo nel portapezzi, se presente.
4. Orientare correttamente il portablocco:
   • I numeri che indicano le posizioni dei blocchi devono essere rivolti verso l’alto.
   • L’ausilio di posizionamento ad altezza ridotta deve essere posizionato nella parte posteriore.
   • L’ausilio di posizionamento a piena altezza deve puntare verso la parte anteriore.
5. Spingere il portablocco nel portapezzi.

Inserimento del portablocco orientato correttamente nel portapezzi
1. Ausilio di posizionamento posteriore (altezza ridotta)
2. Ausilio di posizionamento anteriore (altezza completa)
3. Lato superiore del portablocco
6. Chiudere il portapezzi selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.
