Si applica a: Modulo di rettifica a umido

Panoramica macchina

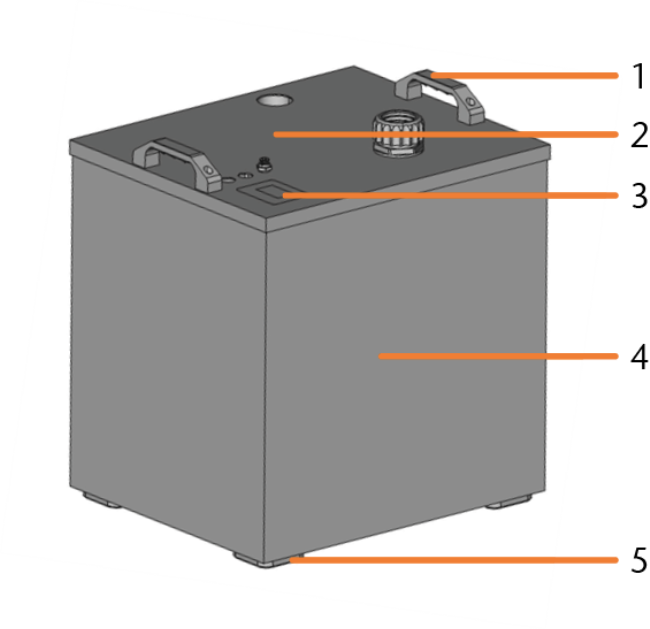

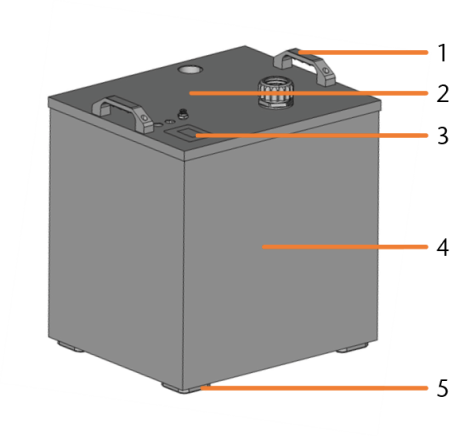

Lato anteriore della macchina



  1. Maniglia
  2. Inserto del modulo
  3. Display
  4. Alloggiamento
  5. Piedino / ruota dell'alloggiamento

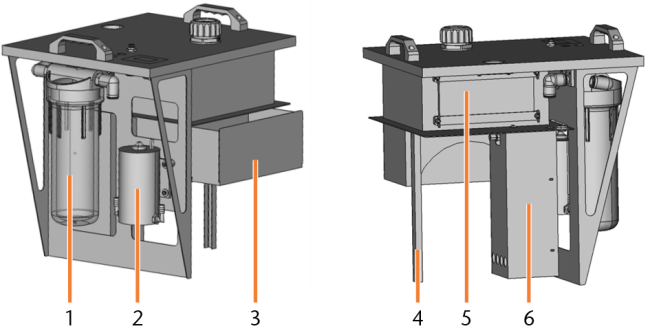

Inserto del modulo



  1. Contenitore filtro particelle fini
  2. Pompa del refrigerante
  3. Cassetto per filtro particolato grossolano
  4. Piedino di supporto
  5. Filtro pieghettato piano
  6. Stazione di misurazione

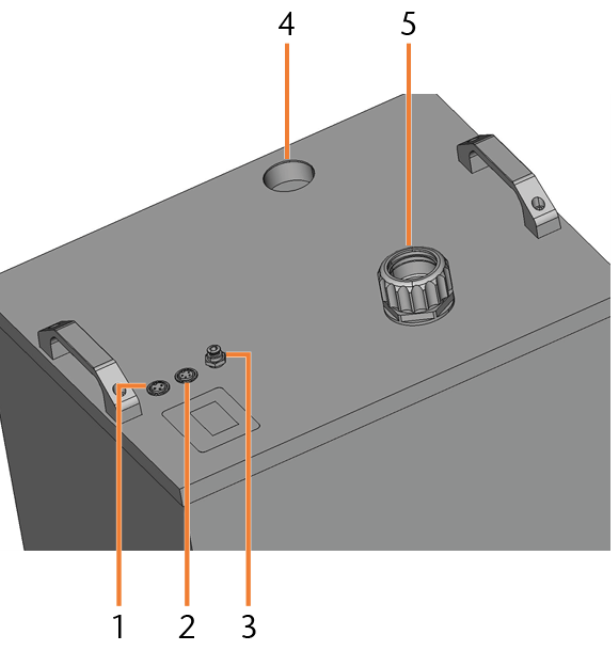

Pannello collegamenti



  1. Connessione di alimentazione
  2. Ingresso di comando per pompa del refrigerante
  3. Attacco del refrigerante
  4. Attacco del tubo di aspirazione
  5. Attacco del tubo di collegamento

Display

Il display mostra a colpo d'occhio tutti i dati importanti del modulo di rettifica a umido:

  • Livello di riempimento del refrigerante

  • Ore di funzionamento

  • Versione di comando

  • Stato della pompa del refrigerante

Livello di riempimento

Colore del display Effetto Immagine di esempio

> 120%

> ca. 200 mm

Rosso lampeggiante

La pompa del refrigerante non si avvia

120 - 101%

ca. 200 -180 mm

Giallo

-

100 - 41 %

ca. 180 -110 mm

Verde

-

40 - 16 %

ca. 110 -80 mm

Giallo

Segnale acustico intermittente con meno del 30%

15%

ca. 80 mm

Rosso

La pompa del refrigerante si arresta, segnale acustico continuo

Una differenza del 10% sul display corrisponde a una differenza di 1 litro nel liquido.

Targhetta di identificazione e numero di serie

La targhetta identificativa della macchina contiene dati anagrafici tra cui il numero di serie. È possibile trovare la targhetta identificativa e il numero di serie della macchina qui: Lato anteriore della macchina
