Si applica a: Modulo di rettifica a umido

Messa in funzione della macchina

Le fasi di installazione fino al funzionamento sono:

Preparazione della fresatrice

A seconda dello stato della fresatrice, i seguenti componenti potrebbero essere già installati.

1. Aprire lo sportello del vano di lavoro.

2. Pulire il vano di lavoro.

3. Montare il cappuccio di protezione del sensore di vuoto.

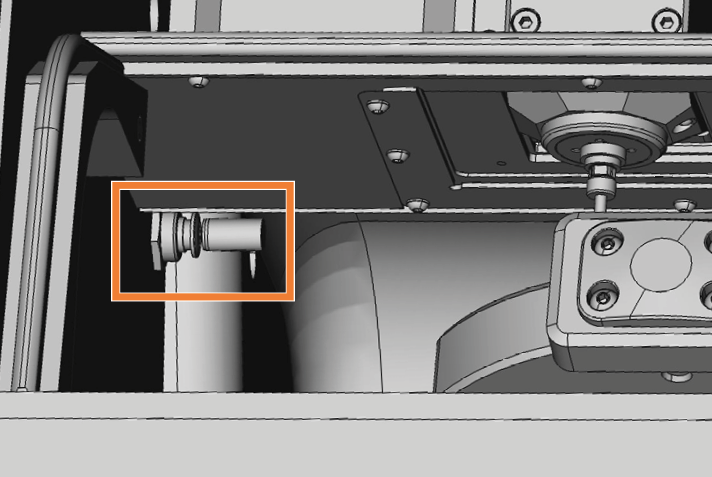

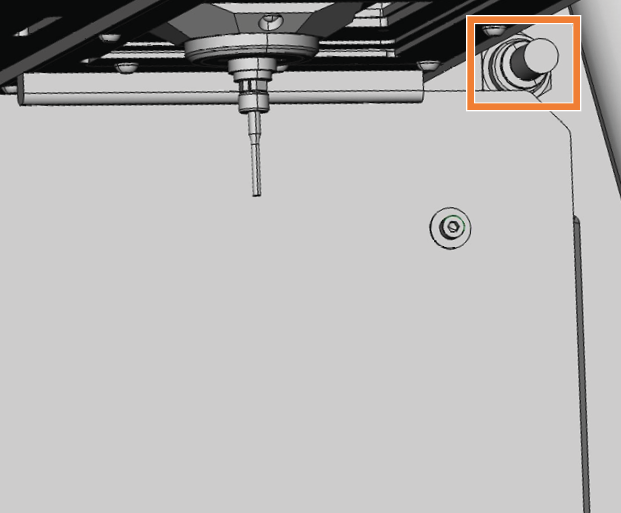

   1. Premere sull'anello dell'attacco a innesto e contemporaneamente estrarre il coperchio del sensore di vuoto (contrassegnato in arancione).



      S2



      S1

   2. Montare il cappuccio di protezione del sensore di vuoto nella macchina in modo che l'apertura del cappuccio sia rivolta verso il basso.

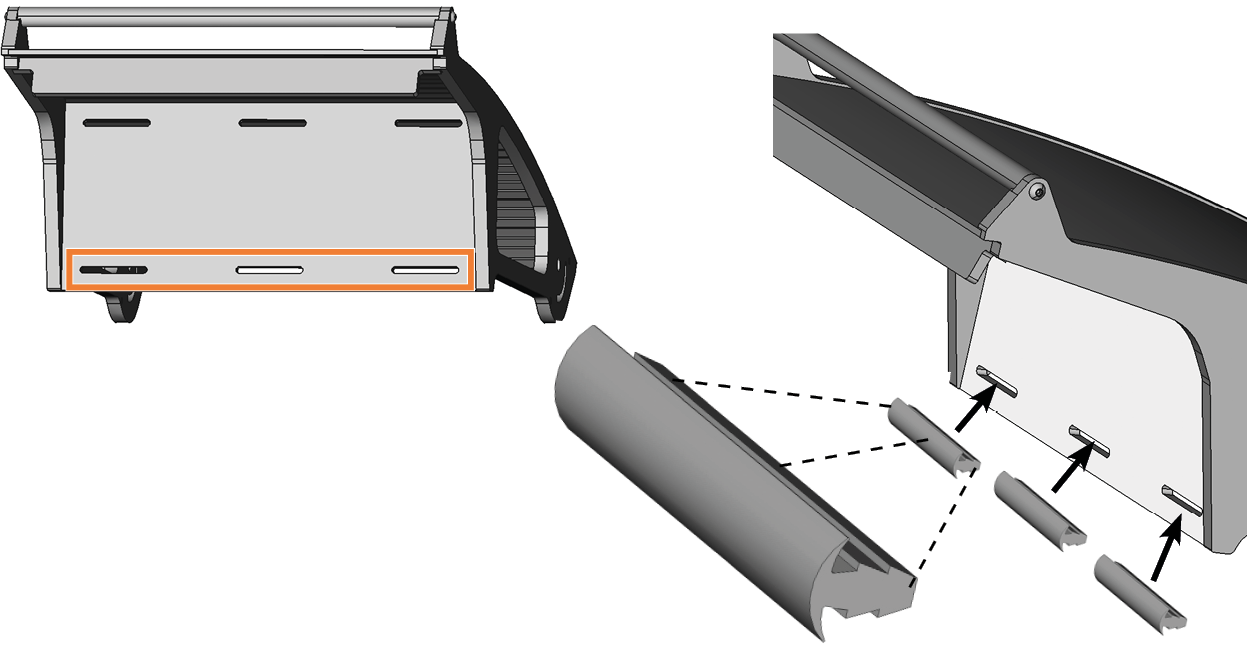

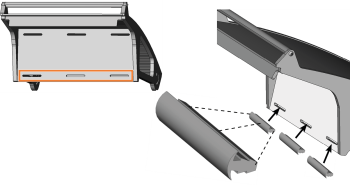

4. Inserire le guarnizioni nelle 3 aperture inferiori dello sportello del vano di lavoro (contrassegnato in arancione).





Collegamento dell'aspirazione

1. Rimuovere il tubo di aspirazione dalla fresatrice e inserirlo nel raccordo di aspirazione (contrassegnato in arancione) del modulo di rettifica a umido.





2. Collegare il tubo di collegamento alla fresatrice.

Per evitare perdite di potenza durante l'aspirazione, attenersi alle seguenti indicazioni.

• La lunghezza del tubo di collegamento non deve superare 1,5 m. Questo requisito limita la distanza tra fresatrice e modulo di rettifica a umido.

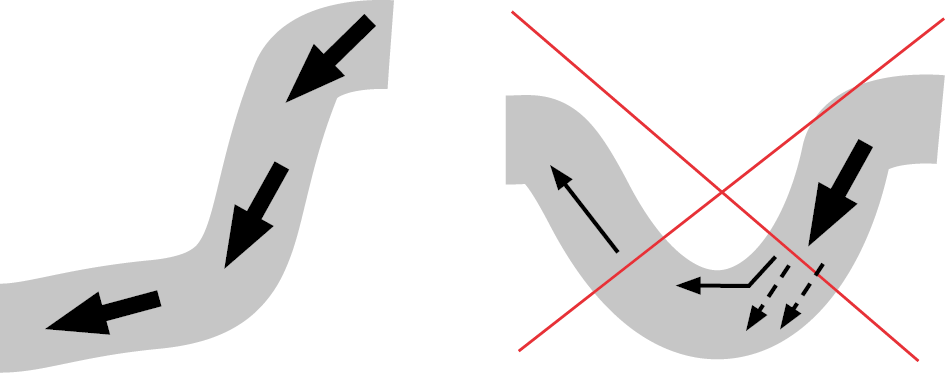

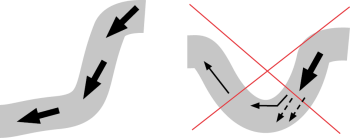

• Il tubo di collegamento non deve formare anse.





3. Assicurare un supporto per il tubo di collegamento all'attacco del modulo di rettifica a umido.

4. Se il tubo di collegamento forma un'ansa, accorciarlo.

   1. Segnare il punto in cui il tubo di collegamento deve raggiungere l'attacco del modulo di rettifica a umido.

   2. Aggiungere altri 3 cm. Tagliare in questo punto il tubo di collegamento con un attrezzo affilato.

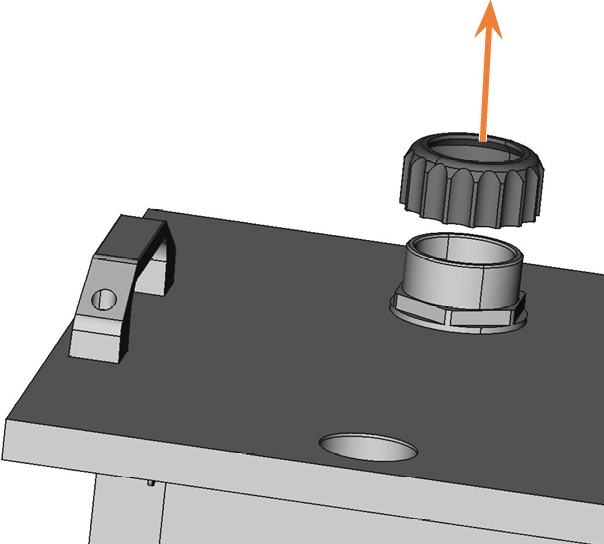

5. Svitare il dado di raccordo del modulo di rettifica a umido.





6. Inserire il tubo di collegamento attraverso il dado di raccordo. Assicurarsi che l'anello di tenuta bianco non cada.

7. Far scorrere il dado di raccordo fino all'estremità del tubo. Lasciare una distanza di 3 cm.





8. Inserire il tubo di collegamento nel raccordo e avvitare il dado di raccordo.

Esecuzione dei collegamenti

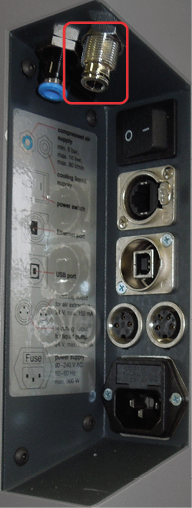

PERICOLO!L'uso dell'opzione modulo di rettifica a umido RCD è obbligatorio se l'attacco del refrigerante della fresatrice si trova nella parte superiore del pannello collegamenti (contrassegnato in rosso).

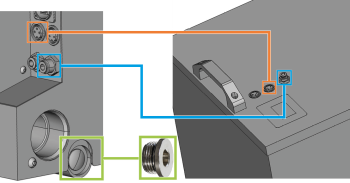

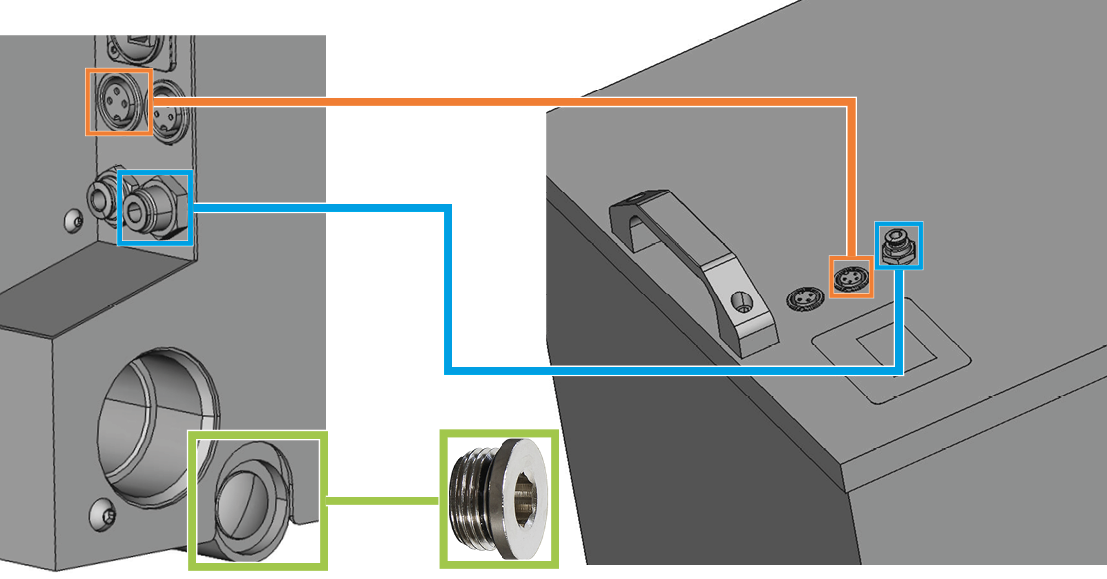

1. Collegare il cavo di comando (contrassegnato in arancione).

2. Collegare il tubo del refrigerante (contrassegnato in blu).

3. Se applicabile: Applicare il tappo di chiusura (contrassegnato in verde).





• I collegamenti effettuati qui possono permanere anche in caso di funzionamento a secco.

Rabboccare il liquido di raffreddamento

1. Scollegare il modulo di rettifica a umido dall'alimentazione elettrica.

2. Rimuovere l'inserto del modulo.

3. Rimuovere il recipiente del refrigerante.

4. Riempire il recipiente del refrigerante con 14,25 l (livello di riempimento ca. 173 mm) di acqua di rubinetto.

5. Aggiungere 0,75 litri di lubrorefrigerante.

   • Si dispone di un'emulsione di 15 litri di acqua e lubrorefrigerante con un rapporto di miscelazione del 5%.

6. Inserire il recipiente del refrigerante.

7. Inserire l'inserto del modulo.

8. Collegare l'alimentatore al modulo di rettifica a umido e alla rete elettrica.

Messa in funzione della pompa del refrigerante

1. Attivare la pompa del refrigerante in DentalCNC.








2. Lasciare attivata la pompa del refrigerante finché dagli ugelli del mandrino non fuoriesce il refrigerante. Questa operazione può richiedere fino a 5 minuti al primo avvio o dopo la sostituzione della cartuccia filtrante per particelle fini.
