Si applica a: N4+

Pulizia della macchina

La pulizia del vano di lavoro riguarda i seguenti componenti:

• Chiave di misurazione
• Portapezzi
• Finestra d’ispezione
• Webcam
• Magazzini utensili
• Porta-utensili di fresatura
• Piastra dell’ugello
• Labbro di tenuta

Questi componenti hanno intervalli di manutenzione diversi in base alla tabella di manutenzione. Per questo motivo, il vano di lavoro deve essere pulito ogni giorno oppure ogni settimana, a seconda dei componenti che devono essere puliti.

• Quando si effettua la pulizia settimanale, eseguire anche la pulizia giornaliera.

Esecuzione della pulizia giornaliera

1. Tenere a portata di mano:
   • Un panno bagnato
   • Un detergente delicato (facoltativa)
   • Un aspirapolvere
2. Aprire lo sportello del vano di lavoro.
3. Pulire accuratamente tutte le superfici e le fessurazioni nel vano di lavoro con il panno asciutto. Se necessario, utilizzare un detergente delicato.

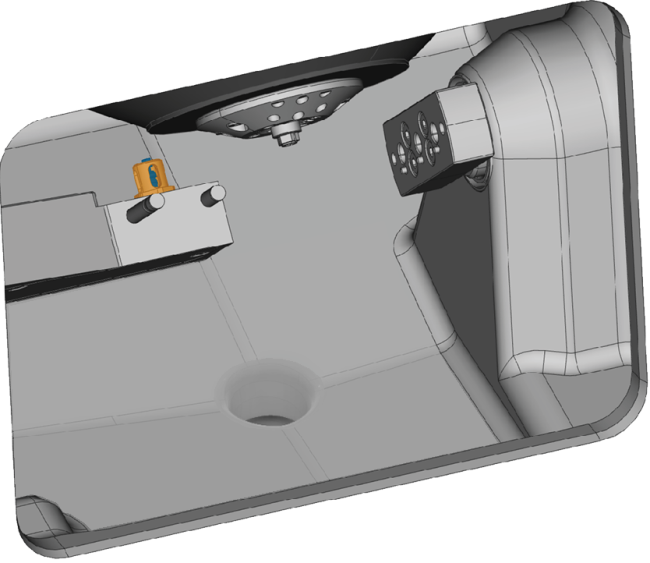

4. Aspirare tutti i residui di lavorazione dal tastatore di misura da una distanza di 3 cm.




5. Pulire il portapezzi da tutti i lati con una spazzola o un pennello. Pulire in modo particolare tutte le aperture e le parti mobili del portapezzi.

6. Pulire la piastra dell’ugello con un panno umido.





7. Se necessario, pulire la finestra d’ispezione con un panno umido. Se necessario, utilizzare un detergente delicato.
8. Chiudere lo sportello del vano di lavoro.

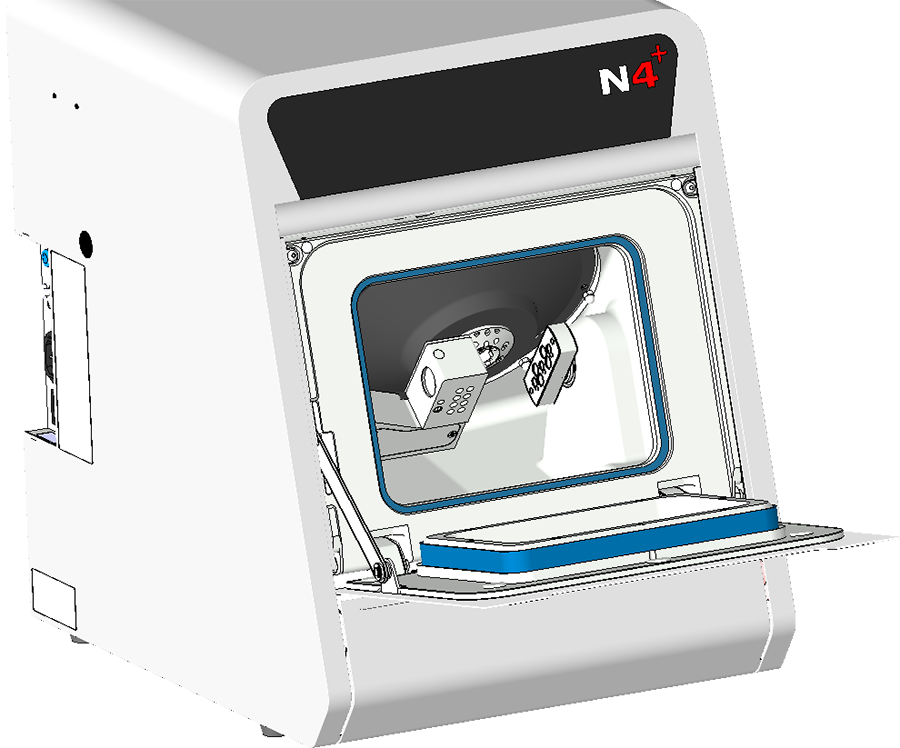

9. Durante la pulizia giornaliera, fare attenzione a non rimuovere il grasso dalla guarnizione dello sportello del vano di lavoro e dal telaio dello sportello.

Esecuzione della pulizia settimanale

1. Tenere a portata di mano: Una spazzola per la pulizia del magazzino utensili.
2. Chiudere lo sportello del vano di lavoro.
3. Aprire lo sportello del vano di lavoro.

4. Rimuovere il grasso e i residui di lavorazione dalla guarnizione dello sportello del vano di lavoro e dall'apertura del vano di lavoro con una salvietta di carta.





5. Rimuovere il magazzino utensili dal vano di lavoro. Pulirlo con il panno e la spazzola.
6. Pulire accuratamente il porta-utensili di fresatura.
7. Applicare del grasso per pinza di serraggio ai perni (contrassegnati in arancione) del porta-utensili di fresatura.




8. Collegare il magazzino utensili al supporto.

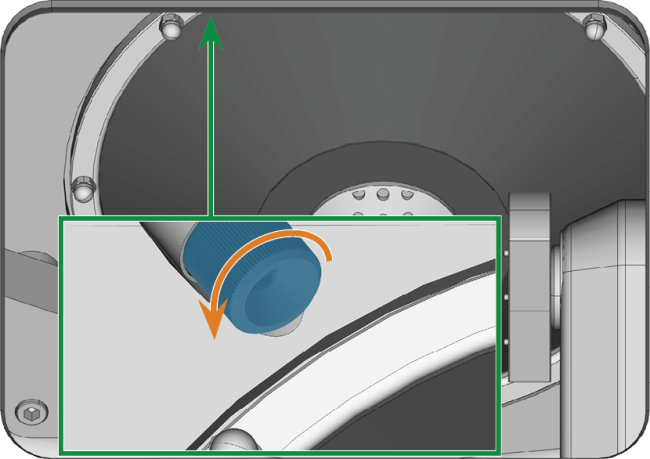

9. Svitare il cappuccio di protezione (contrassegnato in blu) dalla webcam e pulire la parte interna del cappuccio con un panno asciutto.




10. Pulire la webcam con un panno umido.
11. Avvitare il cappuccio protettivo.

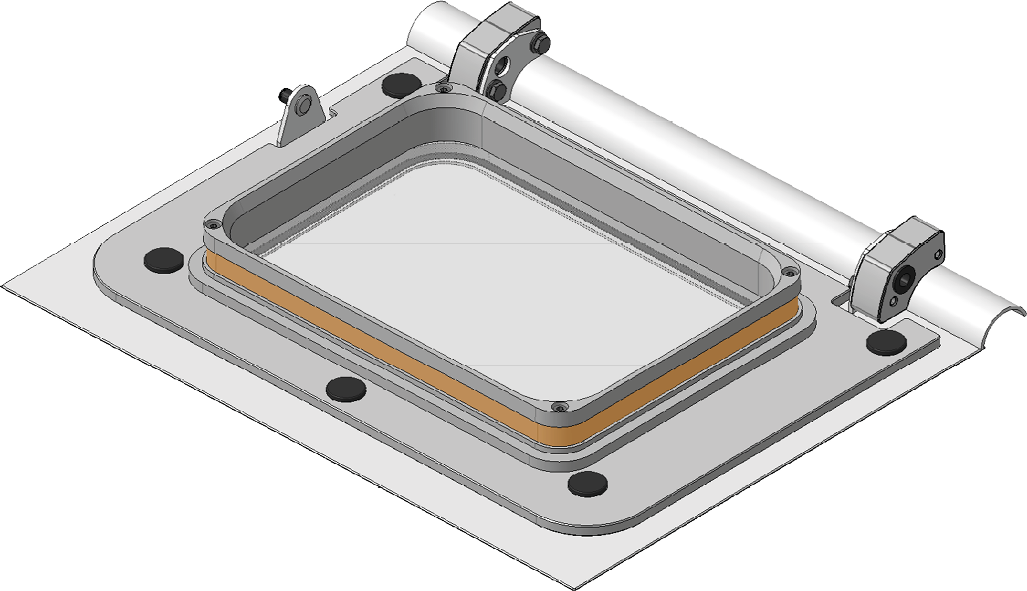

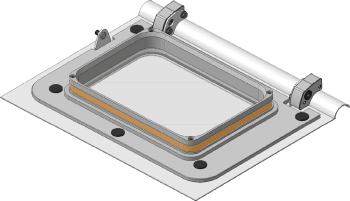

12. Lubrificare la guarnizione dello sportello del vano di lavoro per uno spessore di circa 1 mm con grasso a base di olio minerale bianco.





13. Chiudere lo sportello del vano di lavoro.
