Si applica a: N4+

Comando: Eseguire i job

Come si inizia a lavorare? Come si inizia a fresare? Come si inizia a rettificare?

L’utente controlla e inizia la produzione con DentalCNC. In questo capitolo viene fornita una breve panoramica. Per le istruzioni complete, consultare la documentazione di DentalCNC.

AVVISO

Danni alla macchina in caso di impiego di utensili o pezzi grezzi danneggiati

Qualora utensili o pezzi grezzi siano danneggiati, durante la lavorazione alcune parti potrebbero staccarsi, con conseguente danneggiamento della macchina.

  • Prima di eseguire un task, controllare sempre con attenzione che i pezzi grezzi e gli utensili non siano danneggiati.

Una volta preparati i job e la macchina, è possibile procedere con la lavorazione. La lavorazione è un processo completamente automatizzato e richiede attenzione solo in caso di eventi imprevisti.

Durante l’esecuzione del task la macchina non andrà spostata, poiché ciò potrebbe rendere imprecisi i risultati di lavorazione.

Avvio di job

  1. Controllare i seguenti punti:
    • È stato creato un job sul computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.. È stato trasferito a DentalCNC.
    • Il magazzino utensili è inserito nel vano di lavoro.
    • Tutti gli utensili necessari sono in posizione corretta nel magazzino utensili e non sono né usurati né danneggiati. Sono stati anche aggiunti anche al magazzino utensili virtuale in DentalCNC.
    • I pezzi grezzi richiesti sono montati.
    • Nel recipiente del refrigerante si trova una quantità sufficiente di refrigerante.
    • L’alimentazione di aria compressa è regolata correttamente.
  2. Chiudere lo sportello del vano di lavoro.

  3. Procedere come segue:

    Iniziare la lavorazione tramite l'icona raffigurata in DentalCNC.

  4. Iniziare la lavorazione tramite l'icona raffigurata in DentalCNC.

Interruzione della lavorazione

  1. DentalCNC: Selezionare l’icona raffigurata.

  2. Confermare il messaggio attuale.
    • È successo quanto segue:
    1. La lavorazione si interrompe immediatamente.

    2. DentalCNC chiede se l'utensile può essere inserito nel magazzino utensili nel mandrino, senza alcun pericolo.

      Se si teme che l’utensile possa danneggiare gli inserti del magazzino utensili durante l'inserimento, è necessario un prelievo manuale.

  3. Se si desidera che la macchina inserisca automaticamente l’utensile nel magazzino utensili, confermare la finestra di dialogo.

    Se si desidera rimuovere manualmente l’utensile dalla pinza di serraggio, rispondere No alla domanda.

  4. Se il mandrino è stato spostato nella posizione di cambio utensile, continuare con il passaggio successivo.

  5. ATTENZIONE!Indossare i guanti.

  6. Aprire lo sportello del vano di lavoro.

  7. Tenere l’utensile in posizione nella pinza di serraggio.

    8.

  8. Confermare il messaggio attuale.
    • Il mandrino a pinza si apre.
  9. Rimuovere l’utensile dalla pinza di serraggio.



  10. Se la macchina è dotata di un vano di lavoro con sportello manuale, chiudere lo sportello.
  11. Confermare il messaggio attuale.
    • È successo quanto segue:
    1. La pinza di serraggio si chiude.
    2. Il mandrino si assesta sulla posizione di partenza.

L’esecuzione del job viene interrotta nei casi seguenti:

  • L’alimentazione di aria compressa non è sufficiente
  • Flusso del liquido di raffreddamento insufficiente

Un job interrotto in genere prosegue automaticamente dopo che l’errore è stato corretto.

L’esecuzione del job viene interrotta definitivamente nei casi seguenti:

  • In caso di anomalia nella macchina
  • In caso di rottura utensile
  • In caso di interruzione dell’alimentazione elettrica

Se un lavoro è stato interrotto, dovrà essere riavviato.

DentalCNC consente di riprendere il job dall’ultimo passaggio di lavorazione. Per maggiori informazioni, consultare la documentazione corrispondente.

Se l’esecuzione del job è stata interrotta, DentalCNC visualizza un messaggio corrispondente.

Se l’aria compressa è insufficiente

  • Controlla quanto segue:
  • Il manometro del regolatore dell’aria compressa.
  • L’installazione dei tubi flessibili pneumatici
  • Il compressore

Se il vuoto è insufficiente

  • Controllare il tubo di aspirazione e l’unità di aspirazione.

Se la portata del refrigerante è insufficiente

  1. Controllare se c’è abbastanza refrigerante nel recipiente.
  2. Controllare se il refrigerante e il recipiente, compreso il filtro, sono puliti.

In caso di evento critico, un malfunzionamento della macchina è stato rilevato dall’unità di comando interna. Il vano di lavoro si accende di una luce rossa. DentalCNC mostra il codice e il messaggio di errore inviato dall’unità di comando.

  1. Registrare il messaggio e il codice di errore che vengono visualizzati.
  2. Riavviare la macchina e il computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.. Se il problema persiste, continuare con il passaggio successivo.
  3. Scollegare la macchina dalla fonte di elettricità e impedirne il riavvio.
  4. Contattare il servizio clienti. Tenere il messaggio e il codice di errore a portata di mano.
  5. Per estrarre un pezzo grezzo dal vano di lavoro, in caso di emergenza aprire manualmente lo sportello del vano di lavoro.

Se durante la lavorazione un utensile si rompe, la macchina non lo registra immediatamente. Invece il mandrino continuerà a muoversi con l’utensile rotto. La rottura dell’utensile verrà riconosciuta in corrispondenza dei seguenti eventi:

  • Al cambio utensili regolare successivo

Una rottura utensile può essere causata da quanto segue:

  • L’utensile era danneggiato od usurato
  • L'utensile è stato messo nella posizione sbagliata o è stato inserito manualmente nel mandrino al momento sbagliato. Pertanto non era idoneo per il passaggio di lavorazione.
  • La disposizione degli oggetti nel pezzo («nesting») non è risultata sufficientemente adatta per il materiale.

Se un utensile si rompe:

  1. Aprire lo sportello del vano di lavoro.
  2. Rimuovere tutte le parti dell’utensile rotto dal vano di lavoro e dalla pinza di serraggio.
  3. Aggiungere di nuovo l'utensile all'ATB virtuale e al magazzino utensili virtuale in DentalCNC.
  4. Se il mandrino ha prelevato l’utensile dal magazzino, controllare se l’utensile è stato inserito nella posizione corretta. Inserire un utensile di backup nella posizione giusta del magazzino utensili.
  5. Se l’utensile è stato inserito nella pinza di serraggio manualmente, controllare se l’utensile rotto corrisponde al tipo che è stato chiesto di inserire. Tenere a portata di mano un utensile di backup corretto.
  6. Chiudere lo sportello del vano di lavoro.
  7. Riprendere il lavoro.

DentalCNC permette di riprendere il job dall'ultimo cambio di utensile. Per maggiori informazioni, consultare la documentazione corrispondente.

Se gli utensili si rompono regolarmente, è possibile trovare ulteriori informazioni nella sezione dedicata alla risoluzione dei problemi: Risoluzione dei problemi

Finché la macchina non è alimentata con corrente, non si ha accesso al vano di lavoro.

AVVERTENZA

Pericolo di schiacciamento e lesioni da taglio se lo sportello del vano di lavoro è aperto

Se lo sportello del vano di lavoro è aperto durante la lavorazione, non protegge gli utenti da lividi e tagli.

  • Non aprire o chiudere sportello del vano di lavoro durante la lavorazione.
  • Non utilizzare in alcun caso la macchina a sportello del vano di lavoro aperto.
  • Eseguire un'apertura di emergenza solo se si è autorizzati e istruiti a farlo.
ATTENZIONE

Ferite da taglio dovute alla presenza di utensili rotanti

In caso di interruzione dell’alimentazione elettrica o di anomalia nella macchina durante la lavorazione, il mandrino e l’utensile introdotto resteranno in rotazione per un certo tempo. Un eventuale contatto con l’utensile in rotazione comporterà ferite da taglio.

  • Prima di eseguire uno sbloccaggio d’emergenza, attendere che il mandrino e l’utensile serrato si siano completamente arrestati.
  • Non eseguire l'apertura di emergenza durante il normale funzionamento.

Sul lato sinistro della macchina è presente un’apertura per lo sblocco d’emergenza.

Sul lato inferiore della macchina è collocata, a destra, la leva per lo sblocco d’emergenza.

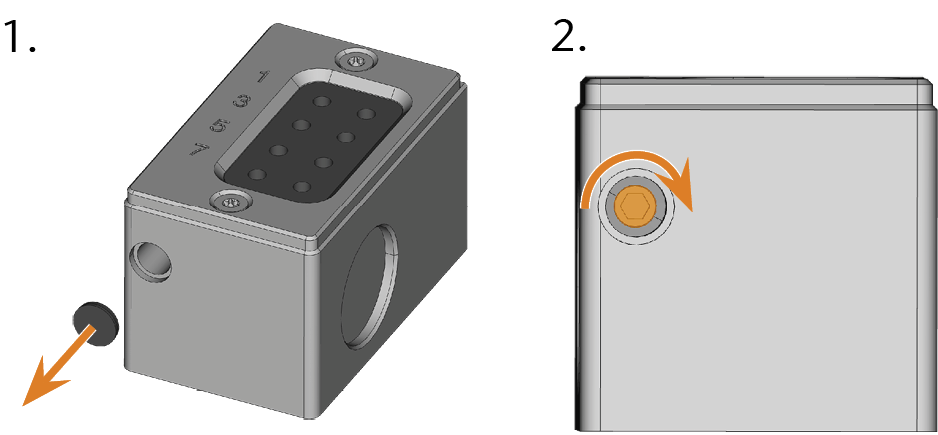

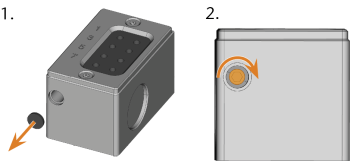

Nel caso in cui un magazzino utensili rimanga incastrato sul supporto, utilizzare la vite sul retro del magazzino utensili per allentarlo.

  1. Prendere un utensile piatto smussato (ad es. un cacciavite a lama piatta).
  2. Utilizzare l’utensile per rimuovere il cappuccio di protezione della vite e metterlo da parte, a portata di mano.
  3. Usando la chiave a brugola in dotazione, ruotare la vite in senso orario.
    • Il magazzino utensili si sposta all’indietro e viene svincolato.



  4. Rimuovere il magazzino utensili dal vano di lavoro.

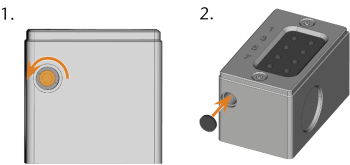

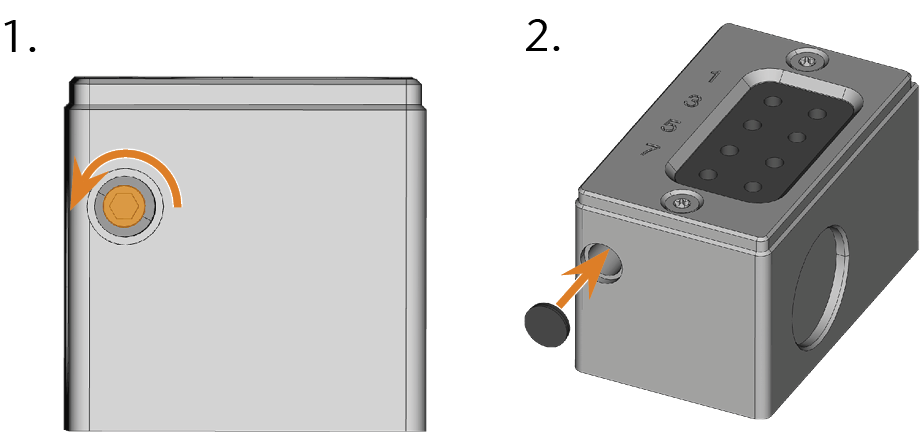

  5. Riportare la vite allo stato originale:
    1. Usando la chiave a brugola in dotazione, ruotare la vite in senso antiorario fino alla posizione originale.
    2. Coprire l'apertura con il cappuccio protettivo.
      • La vite viene ripristinata e il magazzino utensili è pronto per essere montato nuovamente.
