Panoramica macchina

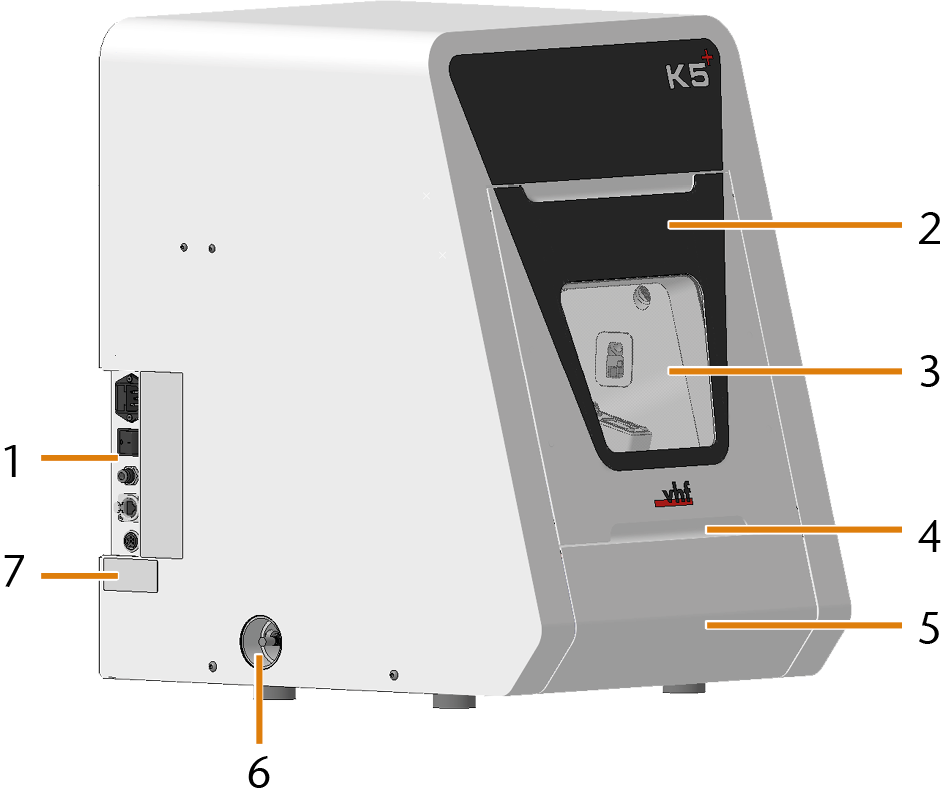

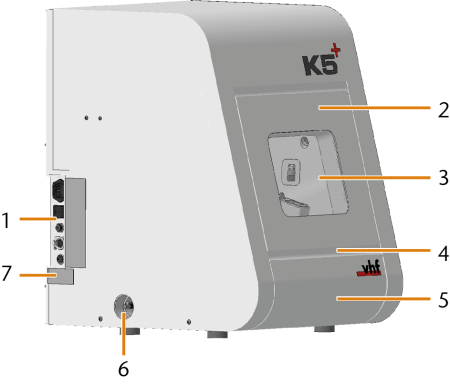

Lato anteriore della macchina
Numero di serie K5PD...
Numero di serie K5PF...
- Pannello collegamenti
- Sportello del vano di lavoro
- Finestra d’ispezione del vano di lavoro
- Incavo di presa dello sportello del vano di lavoro
- Contenitore accessori
- Connessione del tubo per il sistema di estrazione dell’aria
- Targhetta di identificazione

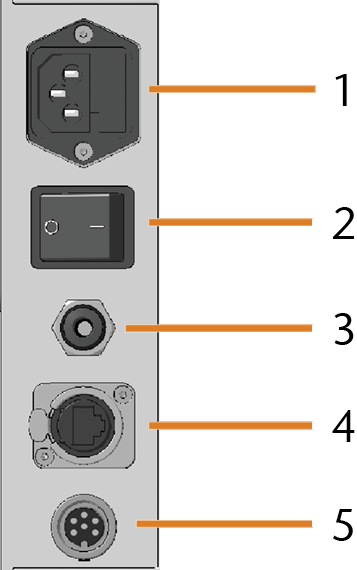

Pannello collegamenti
- Connessione di alimentazione incluso fusibile in vetro T6,3A L250V
- Interruttore principale
- Collegamento aria compressa (Raccordo ad innesto da 6 mm)
- Porta di rete (Ethernet RJ-45)
- Interfaccia di aspirazione (6 pin, IEC 61076-2-106)

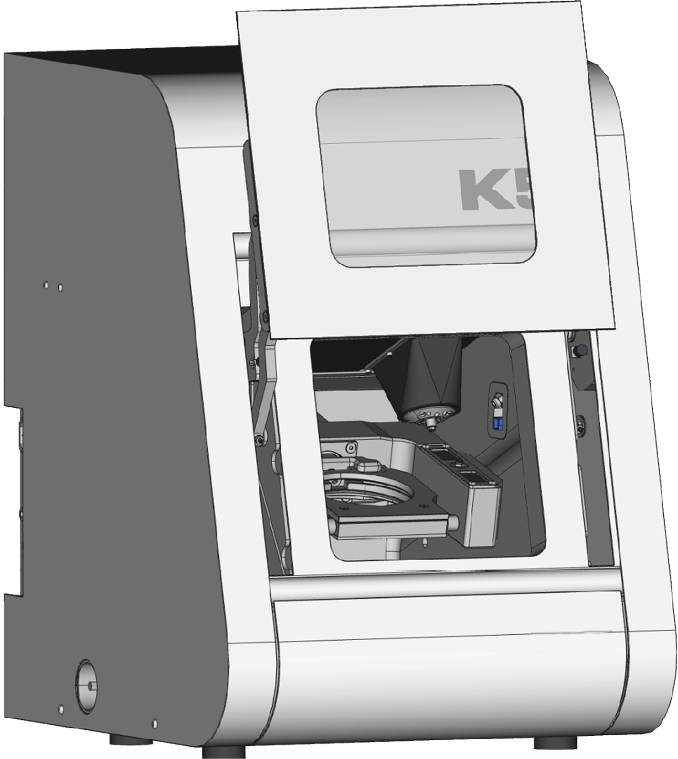

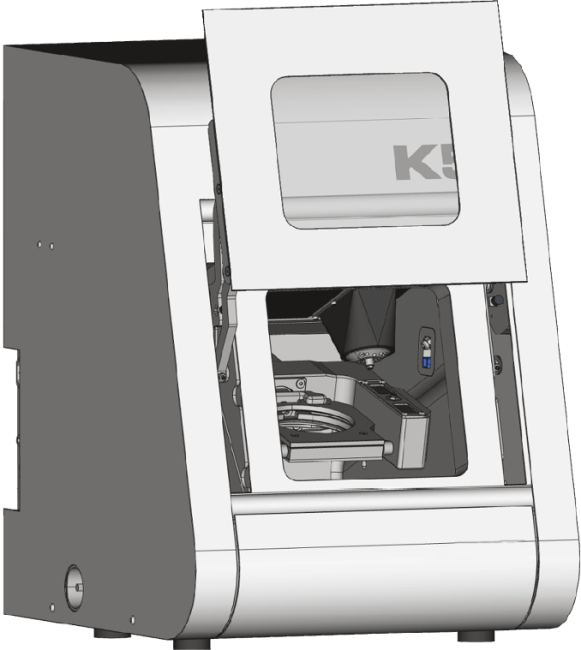

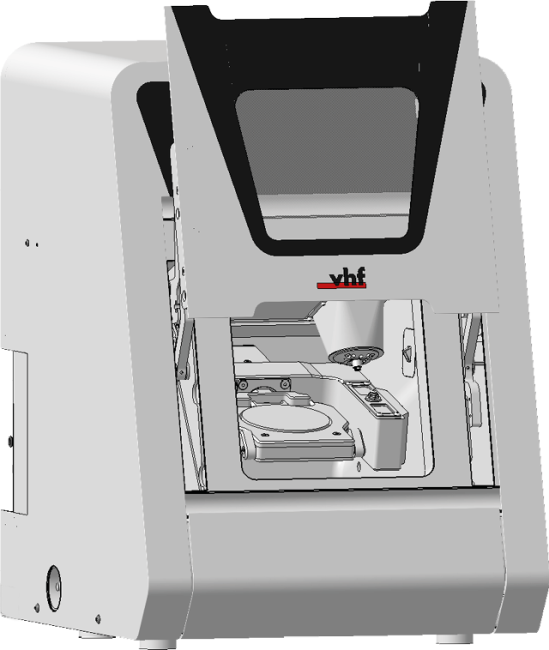

Sportello del vano di lavoro
Lo sportello del vano di lavoro chiude il vano di lavoro e protegge l’operatore da lesioni durante il funzionamento.
Non è possibile aprire lo sportello quando la macchina è spenta o mentre gli assi si stanno muovendo.
Vano di lavoro
Nel vano di lavoro è possibile inserire pezzi grezzi e utensili. È qui che i pezzi grezzi vengono lavorati.
- Getto di ioni sinistro
- Webcam
- Mandrino con pinza di serraggio per il prelievo degli utensili
- Getto ionico destro
- Tastatore di misura
- Magazzino utensili
- Portapezzi; Asse rotante A
- Asse rotante B
Colori dell’illuminazione vano di lavoro
|
Colore |
Stato |
Sportello del vano di lavoro |
|---|---|---|
|
Verde |
La macchina è pronta per l’uso. |
sbloccato |
|
Bianco |
La macchina è pronta per l’uso. |
sbloccato |
|
Azzurro |
|
bloccato |
|
Rosso |
Anomalia nella macchina. |
bloccato |

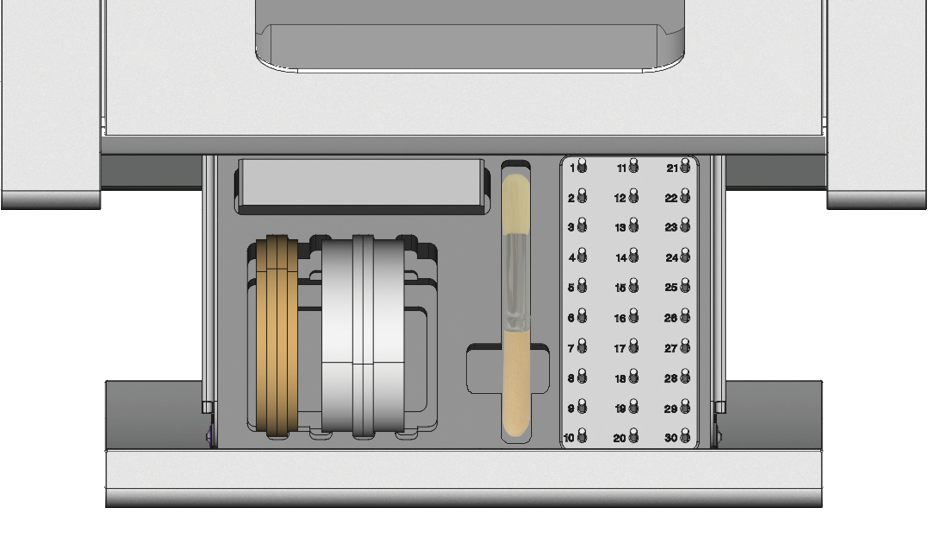

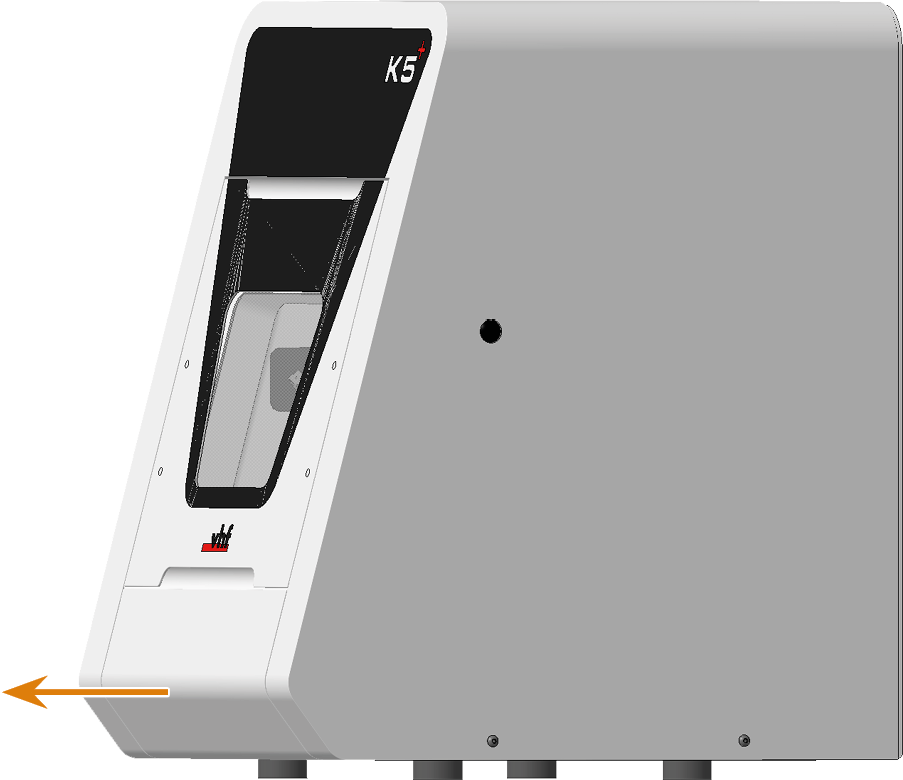

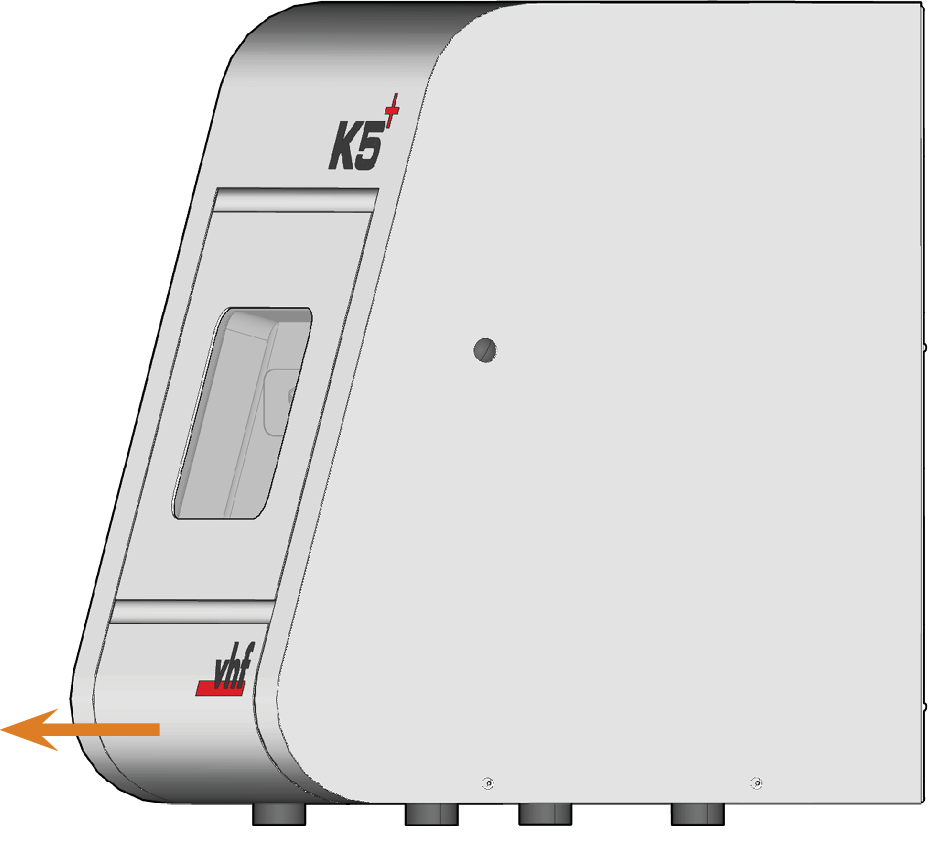

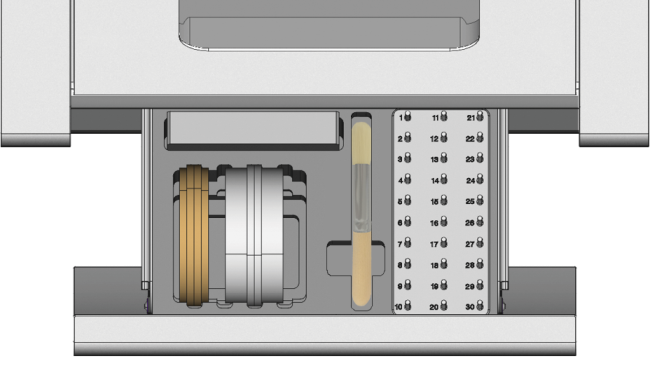

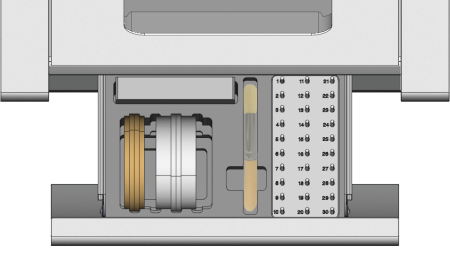

Contenitore accessori
Nel recipiente accessorio sotto il vano di lavoro, è possibile conservare i pezzi grezzi, gli utensili nonché il kit di manutenzione del mandrino in modo che siano sempre a portata di mano.
Computer CAM
Per lavorare con la macchina, utilizzare un computer Windows® ("Computer CAM
Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.") e il software appositamente progettato ("Software di produzione Termine per il pacchetto software di DentalCAM e DentalCNC."). Il software di produzione Termine per il pacchetto software di DentalCAM e DentalCNC. è costituito dai seguenti componenti:
- DentalCAMUn'applicazione CAM per creare e calcolare pezzi grezzi virtuali ("job")
- DentalCNCUn'applicazione CNC per la modifica dei job e la manutenzione della macchina.
Per creare e progettare gli oggetti dentali è necessaria anche un’applicazione CAD (venduta separatamente da rivenditori specializzati).
Targhetta di identificazione e numero di serie
La targhetta identificativa della macchina contiene dati anagrafici tra cui il numero di serie. È possibile trovare la targhetta identificativa e il numero di serie della macchina qui: Lato anteriore della macchina

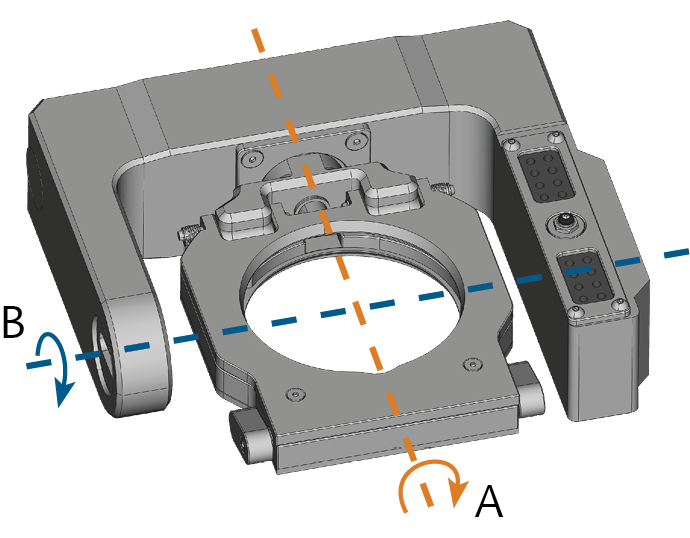

Assi
Questa macchina ha

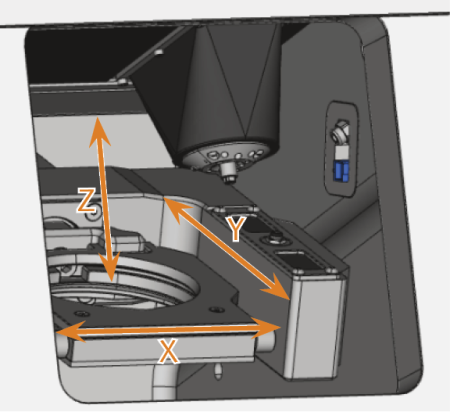

Assi lineari
Il mandrino si muove lungo questi assi.
Assi rotativi
Il portapezzi ruota intorno a questi assi.
