Si applica a: K5+

Sostituzione del sistema di serraggio del portapezzi

Se il portapezzi non fissa più correttamente i pezzi grezzi, si può risolvere il problema sostituendo il sistema di serraggio del portapezzi. Il pezzo di ricambio corrispondente può essere richiesto al Servizio clienti. Il ricambio contiene tutte le parti che verranno sostituite nelle fasi successive.

  1. Tenere a portata di mano:
    • Sistema di bloccaggio di ricambio per portapezzi
    • Chiave a brugola (2,5 mm)
    • Chiave a brugola (3 mm)
    • Chiave (8 mm) se si sostituisce il sistema di bloccaggio per la prima volta
  2. Portare gli assi alla posizione predefinita selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.
  3. Aprire la vista Parametri di lavorazione con l'icona raffigurata nella barra delle icone locale.
  4. Portare gli assi in posizione di pulizia selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.
  5. Aprire lo sportello del vano di lavoro.
  6. Spegnere la macchina con l’interruttore di alimentazione principale.
    • È possibile ruotare liberamente il portapezzi.
  7. Aprire il portapezzi.

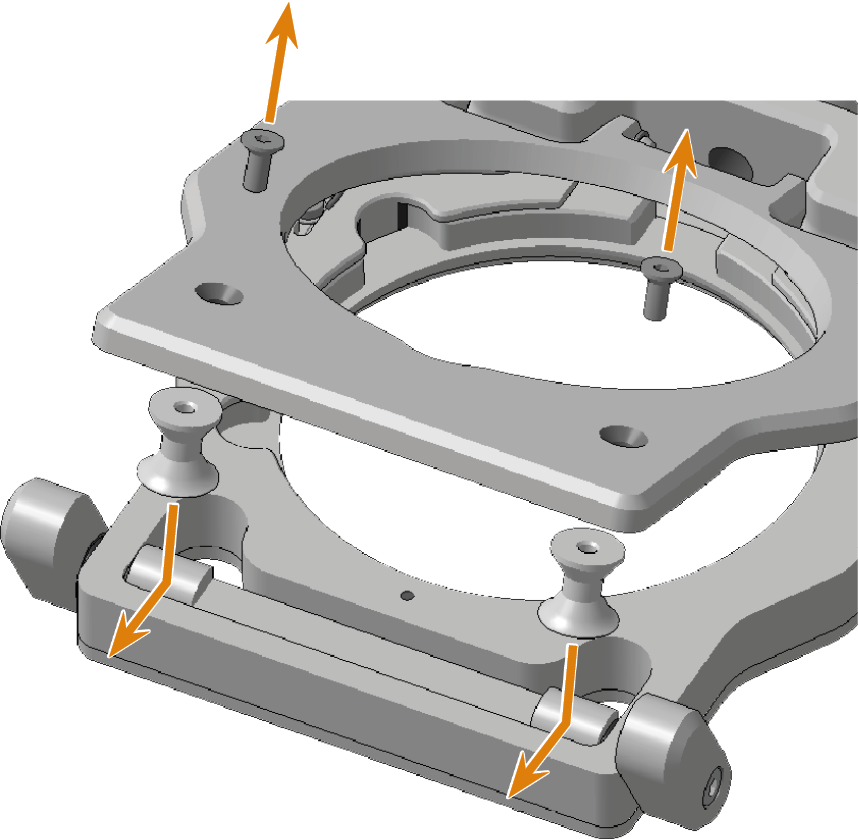

  8. Svitare le 2 viti sul lato superiore del coperchio del portapezzi con la chiave esagonale da 2,5 mm e rimuovere i 2 doppi coni del sistema di bloccaggio.

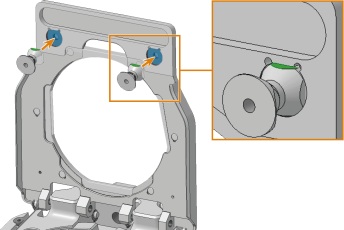

  9. Posizionare i doppi coni di ricambio del sistema di serraggio negli incavi (contrassegnati in blu) del coperchio del portapezzi e avvitarli con la chiave esagonale da 2,5 mm. Esistono 2 varianti del coperchio del portapezzi.

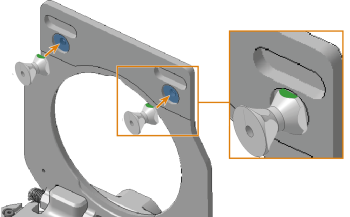

    10. Variante 1:
    Inserire i doppi coni in modo che 1 lato piatto (contrassegnato in verde) sia allineato parallelamente all'incavo sovrastante.

    Variante 2:
    Inserire i doppi coni in modo che 1 lato piatto (contrassegnato in verde) sia allineato con il lato piatto dell'incavo.

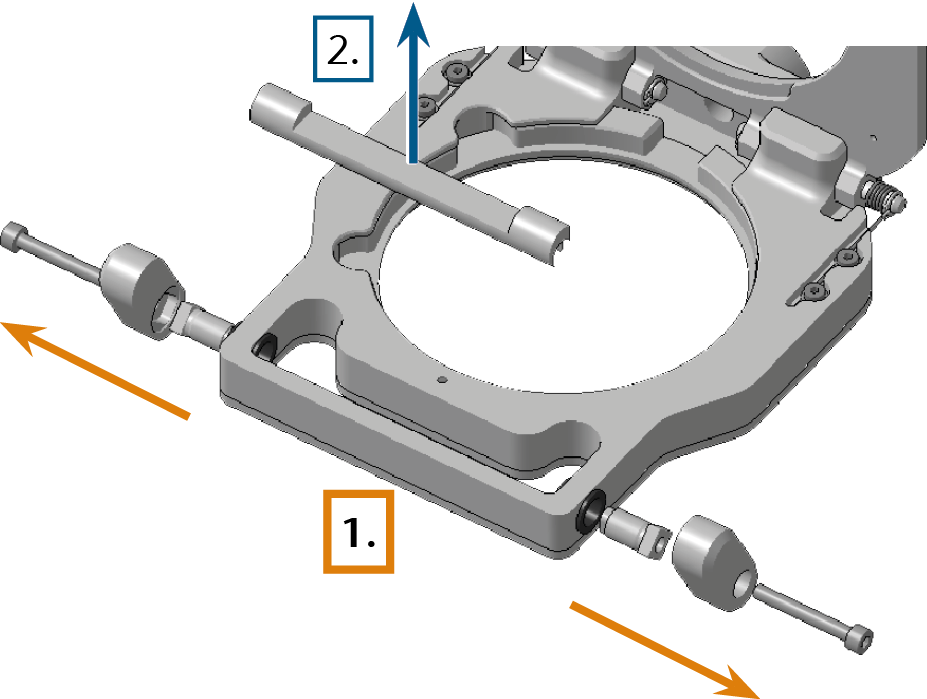

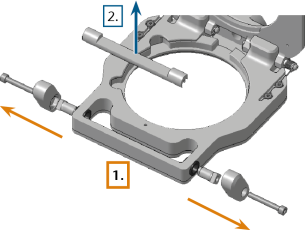

  10. Rimuovere la leva del portapezzi e l'albero intermedio:
    1. Tenere saldamente l'albero, avvitare la leva del portapezzi con la brugola da 3 mm e rimuovere.

    2. Se le viti della leva del portapezzi hanno la stessa lunghezza delle viti di ricambio, trascinare via gli ausili di posizionamento fuori dall'albero.

      Se le viti di ricambio sono più lunghe, svitare gli ausili di posizionamento dall'albero con la chiave da 8 mm.

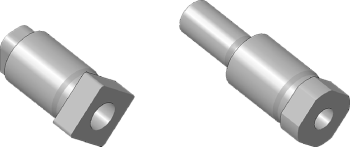

      3. Ausilio di posizionamento inserito (sinistra) e ausilio di posizionamento avvitato

    3. Rimuovere l'albero del sistema di bloccaggio.

  11. Inserire l'albero di ricambio del sistema di bloccaggio:

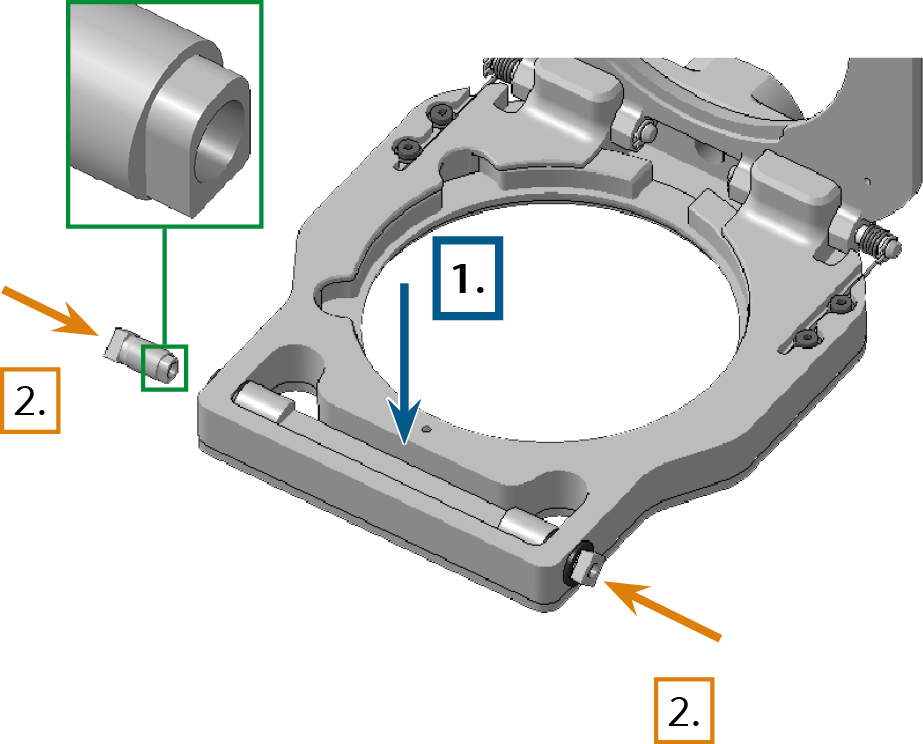

    1. Posizionare l'albero nel portapezzi, con la superficie arrotondata rivolta in avanti e la rientranza rettangolare in alto. Tenere fermo l'albero.
    2. Inserire nell'albero la geometria di connessione parzialmente arrotondata degli ausili di posizionamento, con la parte arrotondata rivolta verso l'alto.
    3. Assicurarsi che tutte le parti si incastrino esattamente l'una nell'altra.

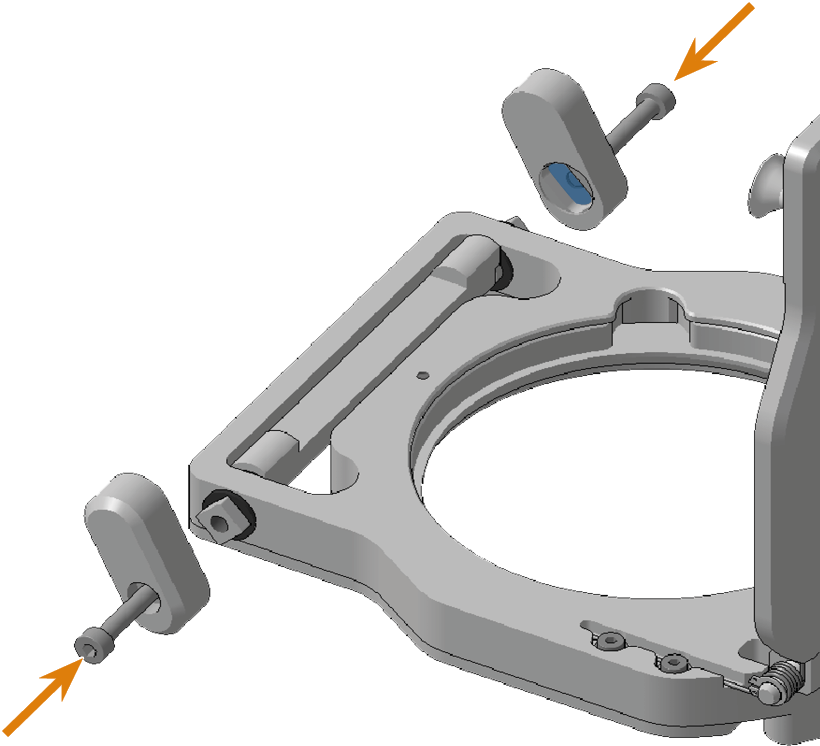

  12. Posizionare la leva del portapezzi di ricambio nella posizione "aperto" sugli ausili di posizionamento e avvitarla con la brugola da 3 mm. Osservare la forma dell’incavo (contrassegnata in blu) nella leva del portapezzi.

  13. Controllare che il portapezzi si apra/chiuda correttamente e che il coperchio del portapezzi sia fissato nel modo dovuto. In caso contrario, occorre verificare l'installazione del sistema di bloccaggio.
  14. Chiudere il portapezzi.
  15. Chiudere lo sportello del vano di lavoro.
  16. Accendere la macchina con l’interruttore di alimentazione principale.
  17. Riavviare DentalCNC.
    • La macchina esegue il referenziamento.
