Si applica a: K5+

Montaggio e rimozione dei pezzi grezzi

Il flusso di lavoro per la creazione del restauro è il seguente:

La macchina può elaborare i seguenti pezzi grezzi:

• Dischi con un diametro di 98,5 mm – 98,8 mm
• Blocchi, dimensione massima: 45 x 20 x 20 mm (L/P/H)*
• Abutment prefabbricati*

*richiede accessori opzionali Componente fisico che deve essere ottenuto separatamente e che aggiunge nuove funzionalità alla macchina.

È possibile richiedere un accessorio opzionale Componente fisico che deve essere ottenuto separatamente e che aggiunge nuove funzionalità alla macchina. dal servizio clienti.

Come montare i diversi tipi di pezzo grezzo

Tipo di pezzo	Supporto necessario?	Ecco come montare
Dischi standardDischi	No	Dischi >> Portapezzi
Blocchi	Sì	Blocchi >> Portablocco >> Portapezzi
Abutment prefabbricati	Sì	Abutment prefabbricati >> Supporto per abutment prefabbricati >> Portapezzi

Montaggio di dischi nel vano di lavoro

1. Aprire lo sportello del vano di lavoro.

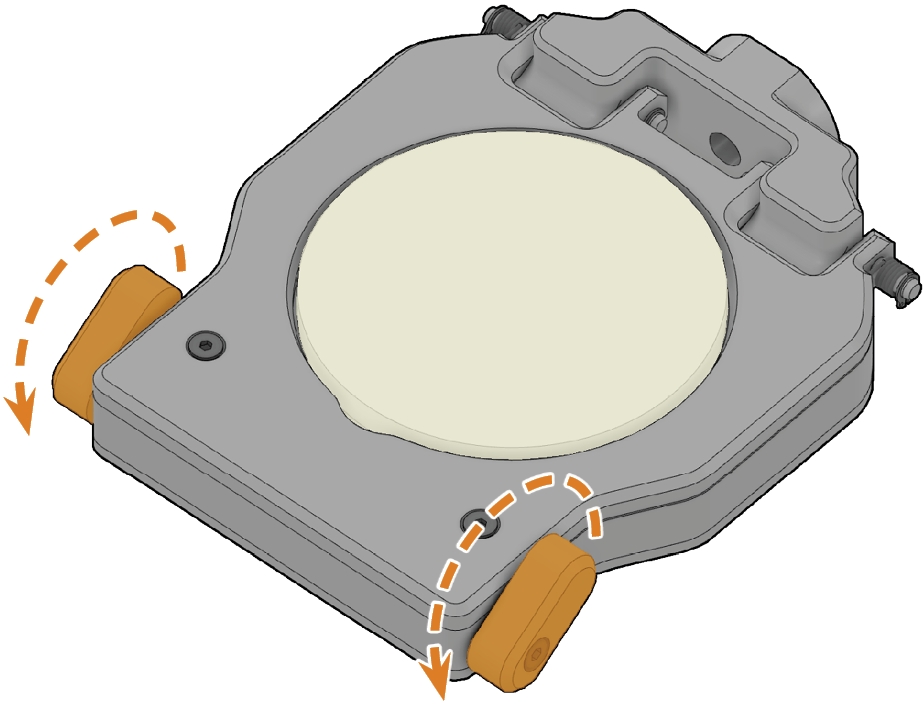

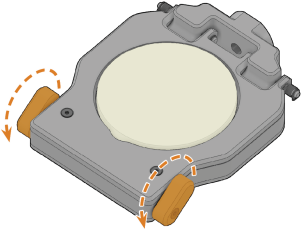

2. Sbloccare il portapezzi tirando la leva sinistra e / o destra del portapezzi (contrassegnate in arancione nella figura) verso di sé nella posizione finale.
• Il coperchio del portapezzi si sposta verso l’alto e il portapezzi è aperto.




3. Rimuovere il pezzo grezzo dal portapezzi, se presente.
4. Per inserire il disco da elaborare, procedere come segue:
1. Se il disco è composto da più strati, allineare il pezzo grezzo in modo che la parte superiore colorata si trovi in alto.
2. Se il disco è stato precedentemente lavorato, verificare quanto segue:
   • Il lato superiore originale deve essere rivolto verso l’alto.
   • La parte anteriore originale è rivolta in avanti.
   • Se il disco per il rimontaggio più sicuro tramite DentalCNC è stato selezionato, assicurarsi che la marcatura si trovi nella posizione indicata di seguito.
3. Spingere il disco nel supporto.


AVVISO
Danneggiamento della macchina / degli utensili o risultati di lavorazione errati a causa di un fissaggio errato del pezzo grezzo
Se il portapezzi non è chiuso correttamente, il pezzo grezzo non sarà fissato correttamente e il portapezzi potrebbe danneggiarsi. Di conseguenza, potrebbero danneggiarsi la macchina e gli utensili e i risultati di lavorazione potrebbero non essere soddisfacenti.
• Chiudere sempre il portapezzi come descritto sotto.
• Assicurarsi che le leve del portapezzi siano saldamente chiuse.
• Non applicare troppa forza nel chiudere le leve.

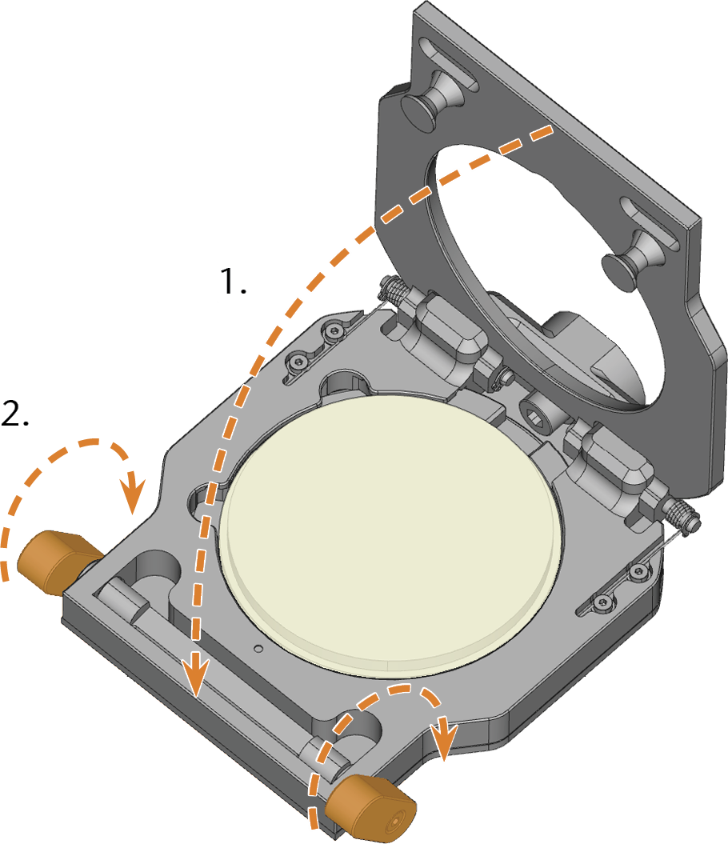

5. Per chiudere il portapezzi, procedere come segue:
1. Assicurarsi che le leve del portapezzi siano nella posizione anteriore, come indicato nella figura seguente.
2. Spingere verso il basso il coperchio del portapezzi e tenerlo in posizione.
3. Bloccare il portapezzi spingendo la leva sinistra e / o destra (contrassegnata in arancione nella figura) verso l’esterno finché non si percepisce una chiara resistenza e le leve saranno saldamente chiuse. Non applicare troppa forza.

• Il disco è fissato nel portapezzi. Il disco è montato nel vano di lavoro.

Montaggio di blocchi sul portablocco

È possibile montare fino a 3 blocchi sul portablocco.

1. ATTENZIONE!Indossare i guanti.

AVVISO! Rotture utensili e risultati di lavorazione errati in caso di assegnazione blocco errata

2. Il tipo di blocco, il numero di blocchi e le posizioni dei blocchi devono corrispondere al job in DentalCAM.

3. Rimuovere la vite di fissaggio nella posizione desiderata con il cacciavite dinamometrico fornito in dotazione.

4. Se il blocco è composto da più strati, allineare il pezzo grezzo in modo che la parte superiore colorata si trovi verso l’alto.

5. Posizionare il blocco in modo tale che la spina di posizionamento sul portablocco (segno a sinistra) venga a trovarsi nella scanalatura dello stelo del blocco (segno a destra).





6. Inserire lo stelo del blocco nella posizione desiderata nel portablocco fino a quando non è saldamente inserito.



7. Utilizzare il cacciavite dinamometrico fornito in dotazione per fissare il blocco con la relativa vite di fissaggio. Stringere saldamente la vite.

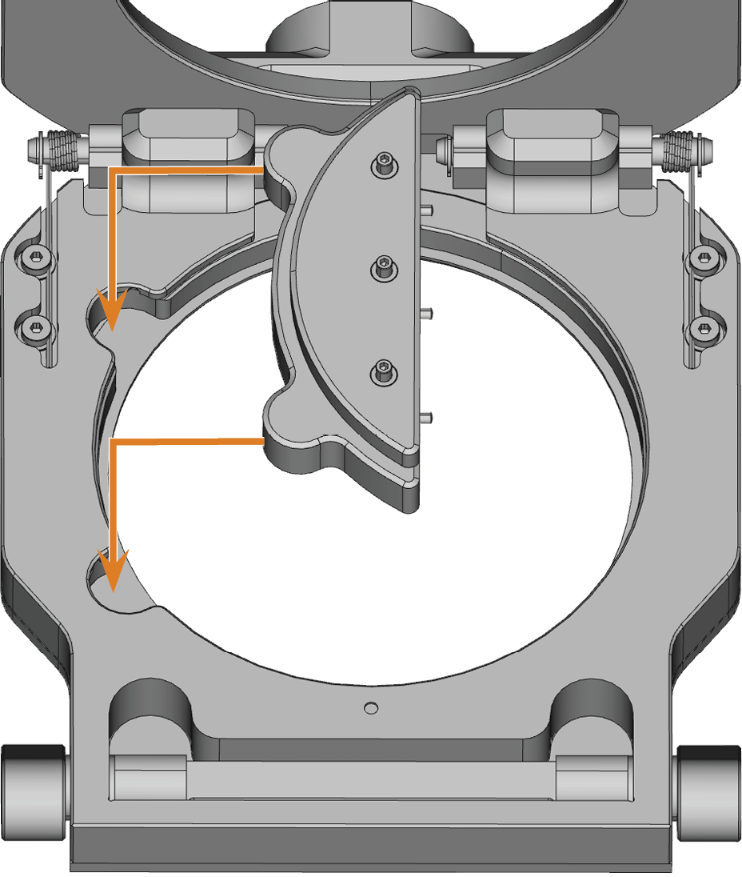

Montaggio del portablocco nel vano di lavoro.

1. Aprire lo sportello del vano di lavoro.
2. Aprire il portapezzi.
3. Rimuovere il pezzo grezzo dal portapezzi, se presente.
4. Orientare correttamente il portablocco:
   • Le viti di fissaggio devono essere rivolte verso l’alto.
   • Gli ausili di posizionamento devono essere posizionati sul lato sinistro.
5. Inserire il portablocco nel portapezzi e tenerlo in posizione con una mano dal basso.




6. Chiudere il portapezzi con l’altra mano.

Utilizzo di un supporto per abutment opzionale

Con un supporto opzionale per abutment la macchina può lavorare abutment prefabbricati con geometrie di connessione prefabbricate.

 Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8

 Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 7
