Si applica a: K5+

Verifica della dotazione

Le fasi di installazione fino al funzionamento sono:

→

→

→

  • Disimballare la macchina e verificare la dotazione in base al seguente elenco.

Macchina, cavo, tubi flessibili

1

2

3

4

5

Utensili dentali

6





Utensili

7

Utensili per la manutenzione

8

9

10

11

12

13

Ricambi

14

  1. 1 x Macchina K5+

  2. 1 x Cavo rete Ethernet (tipo: dritto)

  3. 1 x Cavo di alimentazione

  4. 1 x Tubo pneumatico

  5. 1 x Regolatore dell’aria compressa

  6. 1 x Administrated tool board (ATB)

  7. 1 x Chiave per sbloccaggio d’emergenza dello sportello del vano di lavoro

  8. 1 x Pennello di pulizia per il portapezzi

  9. 1 x Kit di taratura:

    • 1 x Micrometro

    • 3 x Pezzo grezzo di taratura

    • 1 x Fresa radiale a un dente (P200-R1-40)

  10. 1 x Bocchetta a lancia

  11. 1 x Spina di misurazione

  12. 1 x Punta per forare le posizioni degli utensili (2,8 mm)

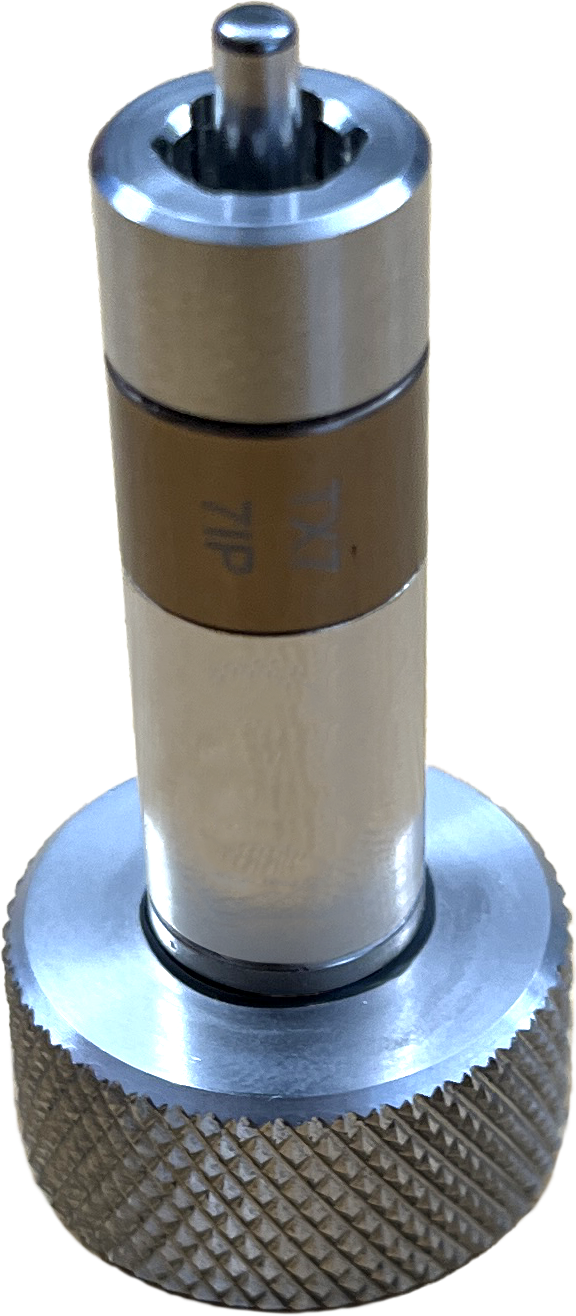

  13. 1 x Kit di manutenzione del mandrino

  14. 2 x Inserto per magazzino utensili

Non raffigurato:

  • 1 x Brevi informazioni sulla macchina
  • 1 x Ausilio di trasporto per la macchina
  • 1 x Supplemento per la rimozione dell’ausilio di trasporto e del fermo per il trasporto
  • 4 x Vite di ricambio (M4 x 12) per la copertura del magazzino utensili

  • Fermo per il trasporto nel vano di lavoro

    • 1 x Fermo mandrino cuscinetto 1

    • 1 x Fermo mandrino cuscinetto 2

    • 1 x Fermo mandrino cuscinetto 3

  • Set di confezionamento

    • 1 x Cassa per trasporto

    • 1 x Cuscinetto superiore e inferiore

    • 1 x Copertura di protezione per il trasporto

    • 1 x Cappa di protezione dell’alloggiamento

Disimballaggio e posizionamento

  • Conservare l’imballaggio della macchina, l’ausilio di trasporto e il fermo per il trasporto per riutilizzarli.

Qual è il prossimo passo?

Collegamento della macchina
