Si applica a: K5

Panoramica macchina

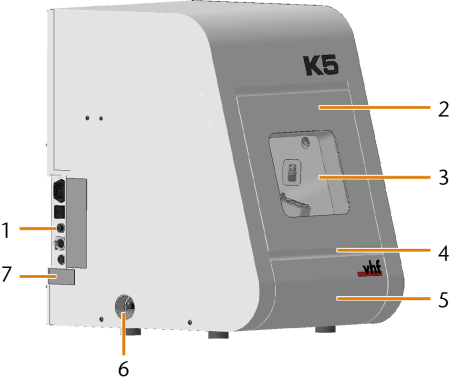

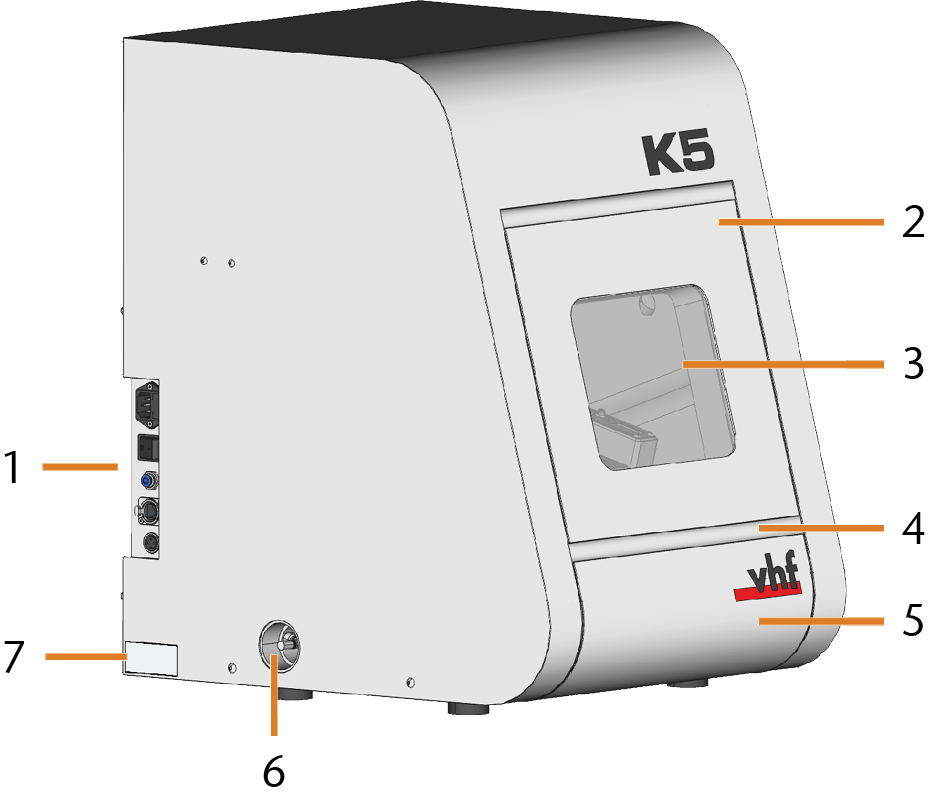

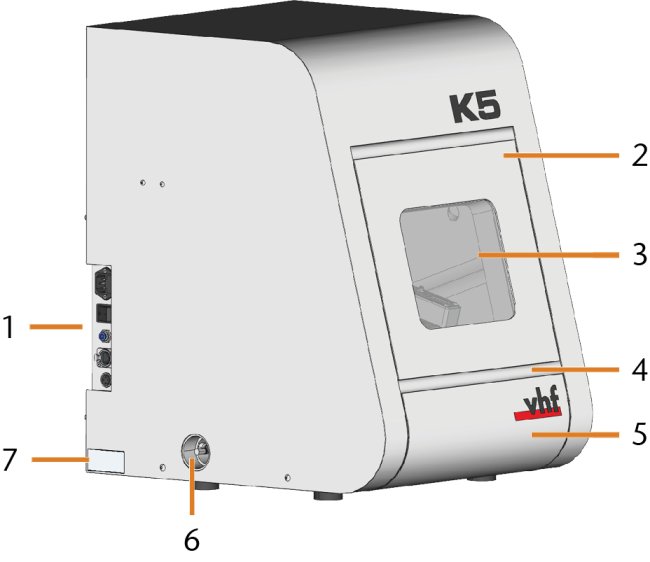

Lato anteriore della macchina



  1. Pannello collegamenti
  2. Sportello del vano di lavoro
  3. Finestra d’ispezione del vano di lavoro
  4. Incavo di presa dello sportello del vano di lavoro
  5. Contenitore accessori
  6. Connessione del tubo per il sistema di estrazione dell’aria
  7. Targhetta di identificazione

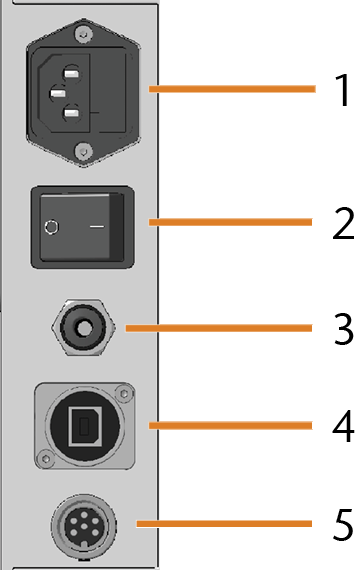

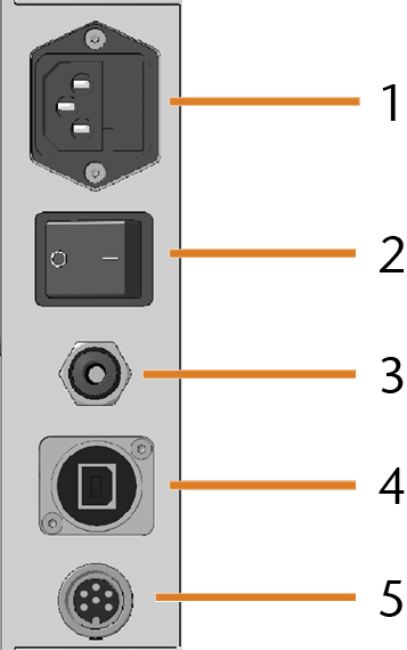

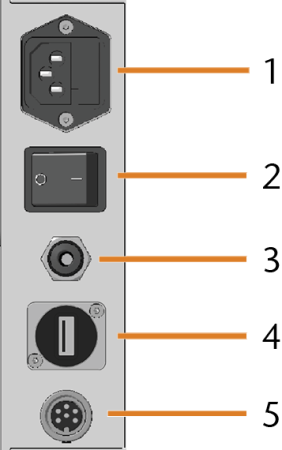

Pannello collegamenti



  1. Connessione di alimentazione incluso fusibile in vetro T6,3A L250V
  2. Interruttore principale
  3. Collegamento aria compressa (Raccordo ad innesto da 6 mm)
  4. Porta USB
  5. Interfaccia di aspirazione (6 pin, IEC 61076-2-106)

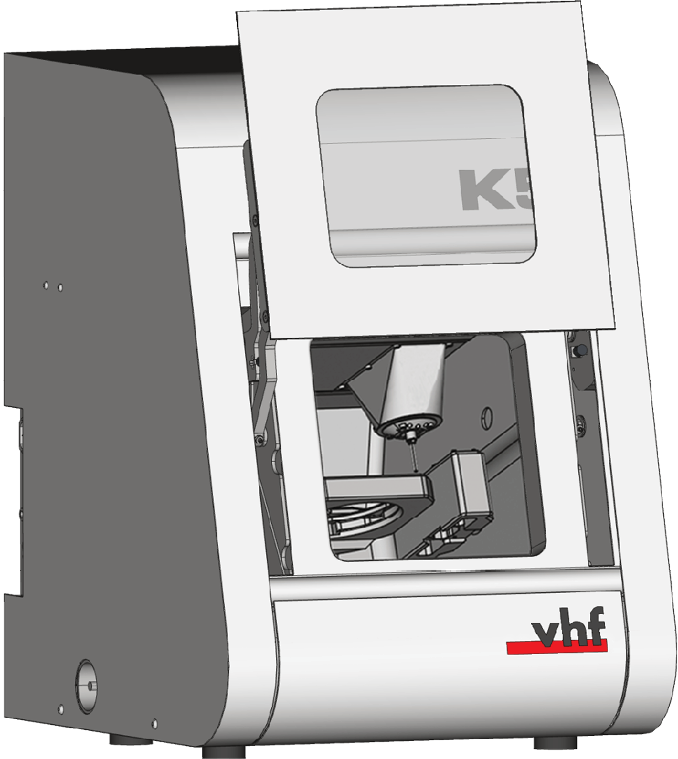

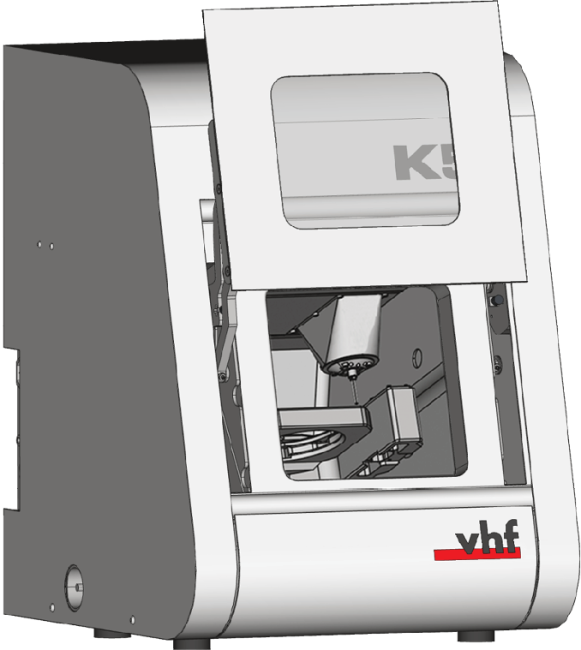

Sportello del vano di lavoro

Lo sportello del vano di lavoro chiude il vano di lavoro e protegge l’operatore da lesioni durante il funzionamento. È possibile aprire e chiudere lo sportello del vano di lavoro manualmente.

Non è possibile aprire lo sportello quando la macchina è spenta o mentre gli assi si stanno muovendo.

  • Per aprire o chiudere lo sportello del vano di lavoro, tirarlo verso l’alto o spingerlo verso il basso con la mano. Utilizzare l’impugnatura rientrata dello sportello.

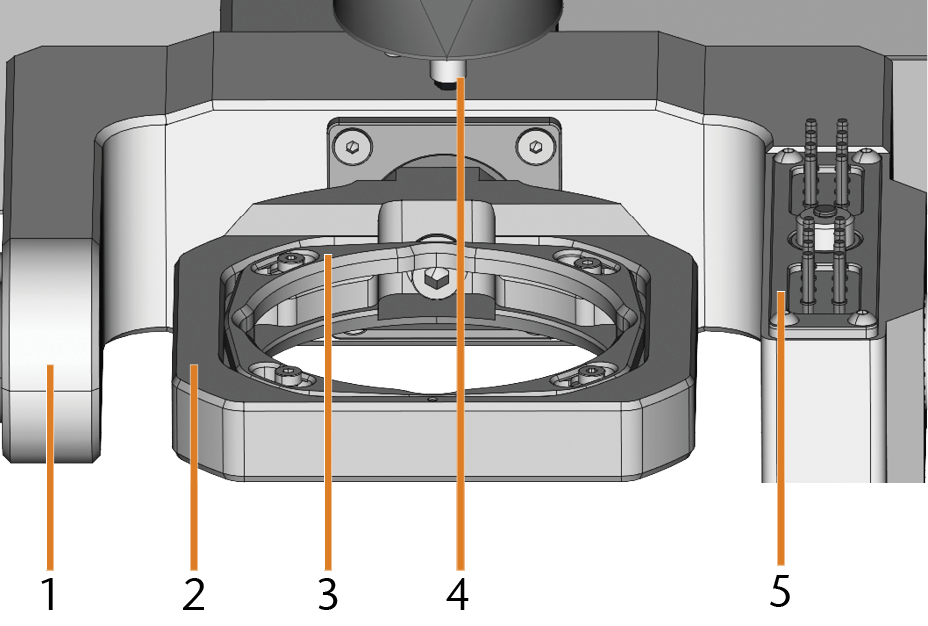

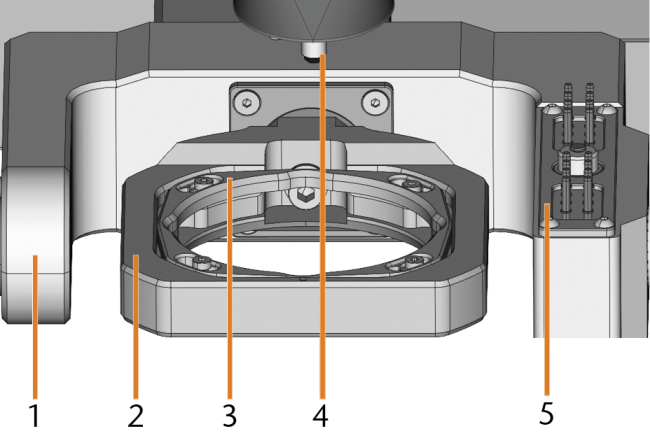

Vano di lavoro

Nel vano di lavoro è possibile inserire pezzi grezzi e utensili. È qui che i pezzi grezzi vengono lavorati.



  1. Asse rotante B
  2. Portapezzi; Asse rotante A
  3. Rondella di fissaggio
  4. Mandrino con pinza di serraggio per il prelievo degli utensili
  5. Magazzino utensili

Colori dell’illuminazione vano di lavoro

Colore

Stato

Sportello del vano di lavoro

Verde

La macchina è pronta per l’uso.

sbloccato

Bianco

La macchina è pronta per l’uso.

sbloccato

Azzurro

La macchina è in funzione.

bloccato

Rosso

Anomalia nella macchina.

bloccato

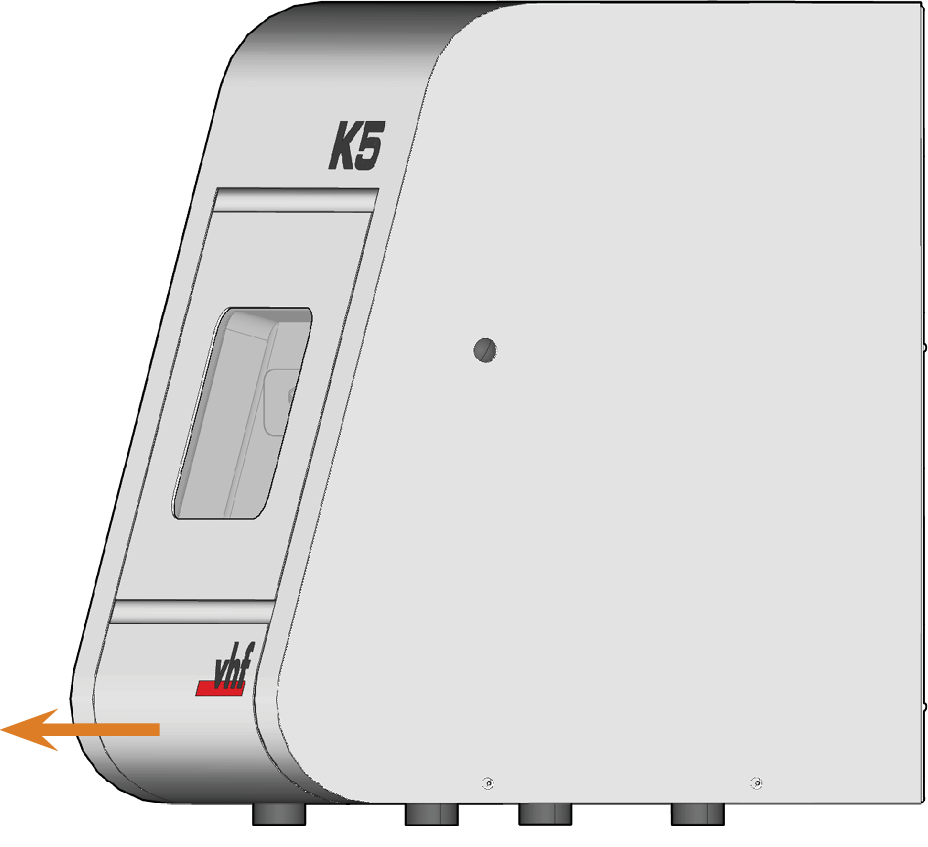

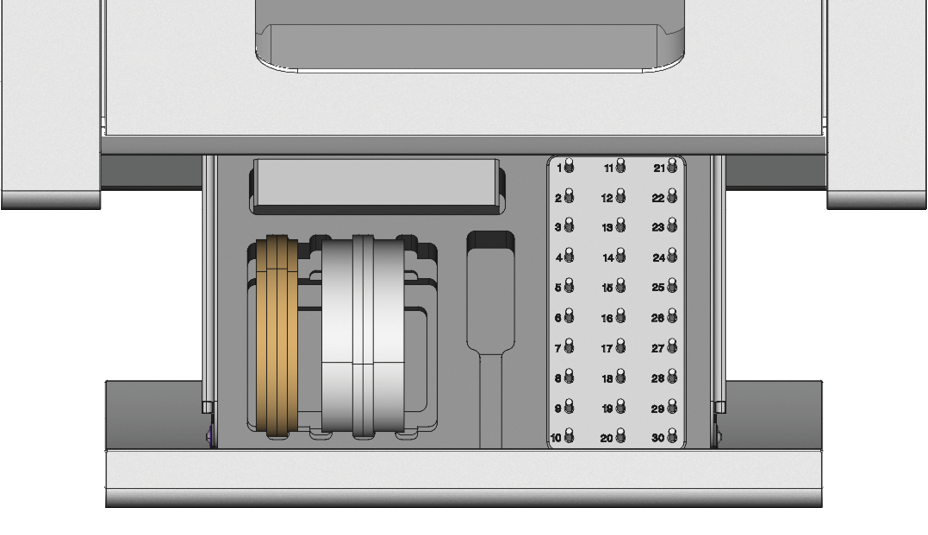

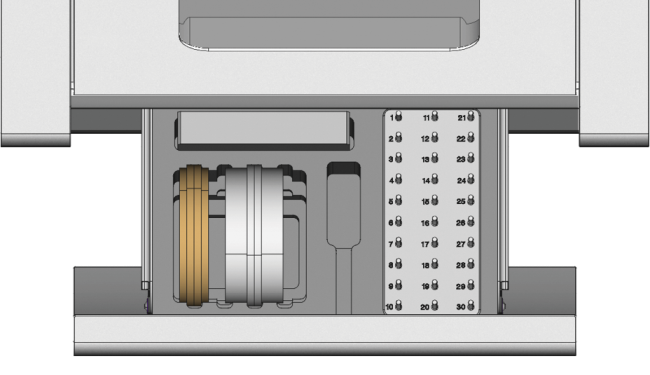

Contenitore accessori

Nel recipiente accessorio sotto il vano di lavoro, è possibile conservare i pezzi grezzi, gli utensili nonché il kit di manutenzione del mandrino in modo che siano sempre a portata di mano.



Computer CAM

Per lavorare con la macchina, utilizzare un computer Windows® ("Computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.") e il software appositamente progettato ("Software di produzioneChiuso Termine per il pacchetto software di DentalCAM e DentalCNC."). Il software di produzioneChiuso Termine per il pacchetto software di DentalCAM e DentalCNC. è costituito dai seguenti componenti:

  • DentalCAMUn'applicazione CAM per creare e calcolare pezzi grezzi virtuali ("job")
  • DentalCNCUn'applicazione CNC per la modifica dei job e la manutenzione della macchina.

Per creare e progettare gli oggetti dentali è necessaria anche un’applicazione CAD (venduta separatamente da rivenditori specializzati).

È possibile che si desideri consultare la panoramica del flusso di lavoro di DentalCAM e di DentalCNC.

Targhetta di identificazione e numero di serie

La targhetta identificativa della macchina contiene dati anagrafici tra cui il numero di serie. È possibile trovare la targhetta identificativa e il numero di serie della macchina qui: Lato anteriore della macchina

Assi

Questa macchina ha5 assi: 3 assi lineari e 2 assi rotanti.

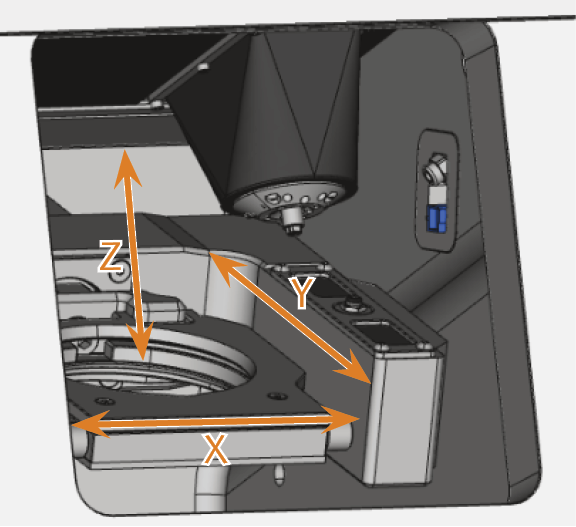

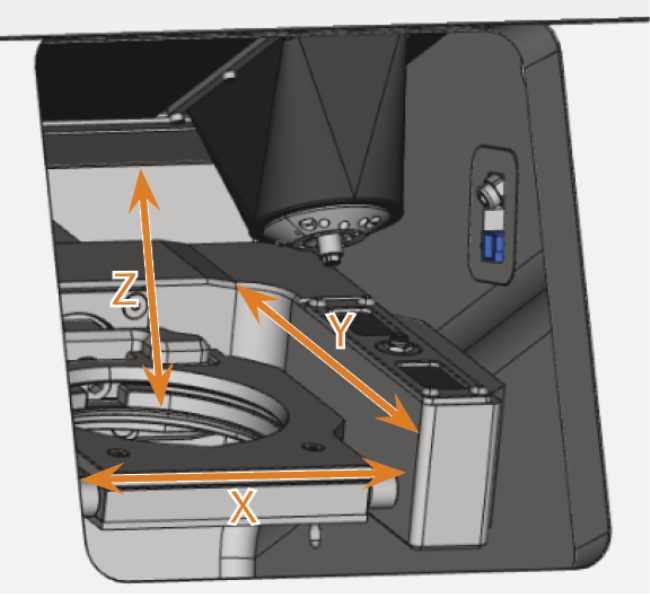

Assi lineari

Il mandrino si muove lungo questi assi.

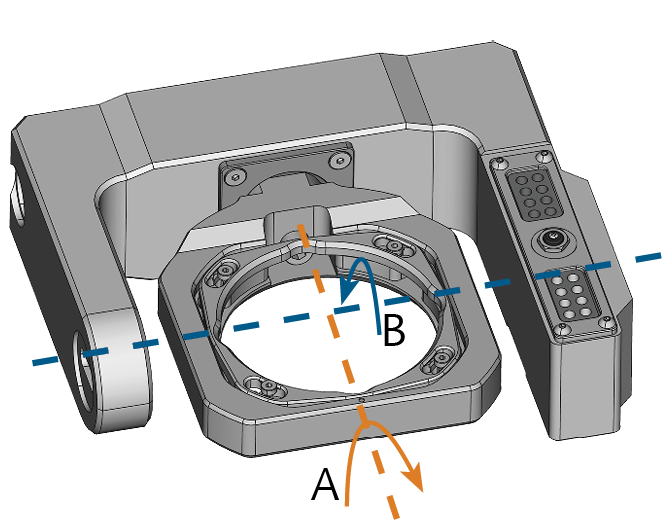

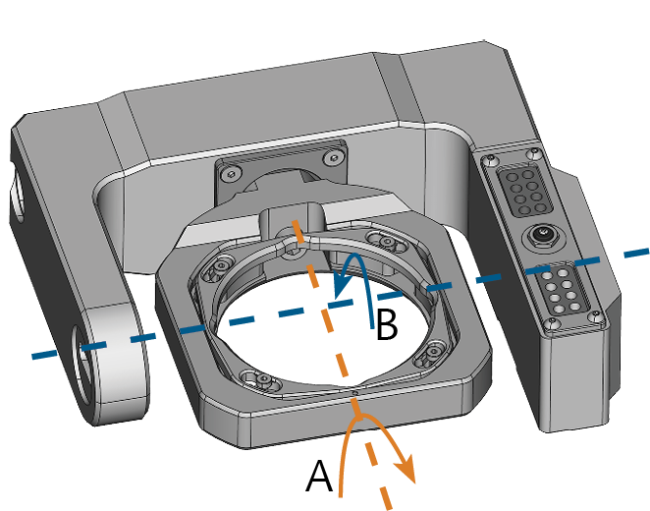

Assi rotativi

Il portapezzi ruota intorno a questi assi.
