Si applica a: K5

Collegamento della macchina

Le fasi di installazione fino al funzionamento sono:

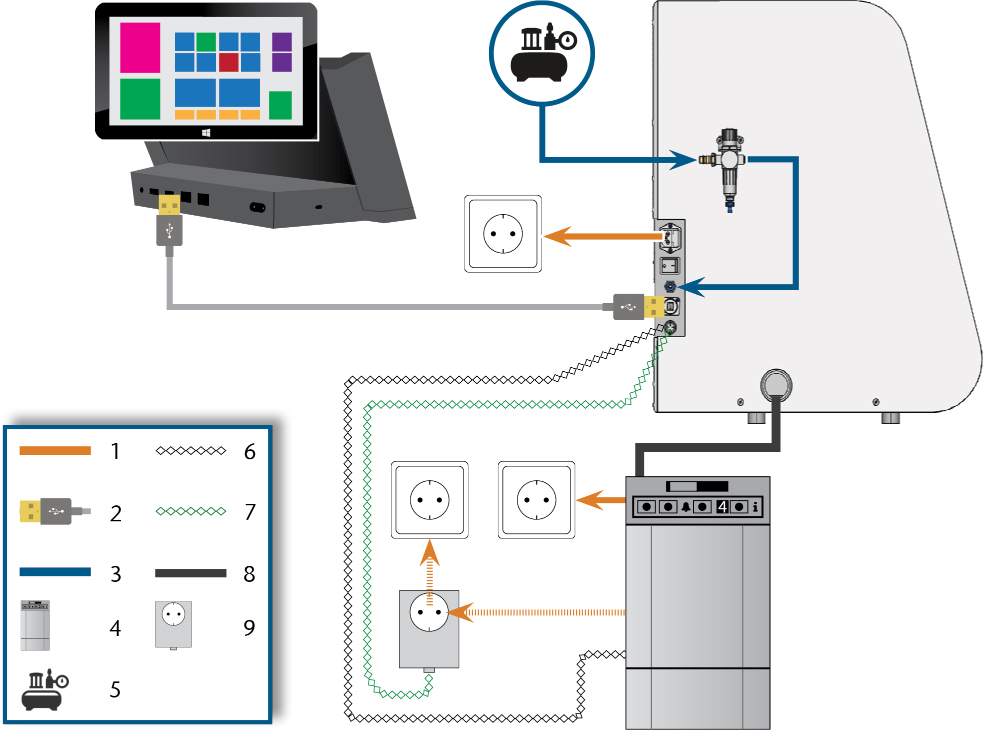

Schema di installazione della macchina



  1. Connessione di alimentazione
  2. Cavo USB
  3. Tubo pneumatico
  4. Unità di aspirazione
  5. Alimentazione di aria compressa esterna
  6. Cavo dati delle unità di aspirazione supportate (facoltativa)
  7. Cavo di controllo dell’unità di manovra (facoltativa)
  8. Tubo di aspirazione
  9. Unità di manovra (facoltativa)

È possibile sia utilizzare l’unità di manovra compreso il cavo di controllo o il cavo dati delle unità di aspirazione supportate. Il cavo dati deve essere fornito dal produttore dell’unità di aspirazione.

Connessione elettrica

La macchina richiede un’alimentazione continua per funzionare correttamente.

  1. Inserire il cavo per la macchina in dotazione nella presa elettrica sul pannello collegamenti della macchina.
  2. AVVISO! Per evitare interruzioni dell'attività, in caso di interruzioni regolari o frequenti fluttuazioni della tensione di rete, installare un gruppo di continuità, tipo online/VFI (IEC 62040-3, classe 1).

  3. Inserire il connettore del cavo in una presa protetta da interruttore differenziale.

Installazione dell’impianto pneumatico

I valori specifici e gli ulteriori requisiti sono elencati nel capitolo dei dati tecnici. Dati tecnici

La macchina richiede l’aria compressa per le seguenti attività:

  • Per l’apertura e la chiusura del pinza di serraggio durante i cambi utensile.
  • Per l’aria di tenuta del mandrino che impedisce l’ingresso di corpi estranei.
  • Per l’aria di tenuta nel vano di lavoro che mantiene gli sfridi di lavorazione lontano dalle parti sensibili della macchina.

Panoramica del regolatore dell’aria compressa

La macchina è collegata all’alimentazione di aria esterna tramite un regolatore di aria compressa. È possibile utilizzare questo regolatore per monitorare e regolare la pressione dell’aria in ingresso.

Il regolatore dell’aria compressa viene fornito con la macchina e deve essere montato sul lato della carteratura della macchina durante l’installazione. Il regolatore è provvisto delle seguenti connessioni:

  • Filettatura interna da 1/8", con connettore pneumatico maschio per collegare l’alimentazione di aria compressa esterna
  • Raccordo ad innesto da 6 mm per collegare la macchina.
AVVISO

Guasto del separatore d’acqua causato da un errato allineamento del regolatore dell’aria compressa

Il regolatore dell’aria compressa deve essere sempre montato in posizione verticale; diversamente il separatore d’acqua non funzionerà.

  • Montare il regolatore dell’aria compressa in posizione verticale.

Sul lato sinistro della macchina sono presenti due fori che è possibile utilizzare per montare il regolatore dell’aria compressa sulla macchina.

  • Montare il regolatore dell’aria compressa in posizione verticale usando le viti a testa ovale fornite che si trovano nei fori.

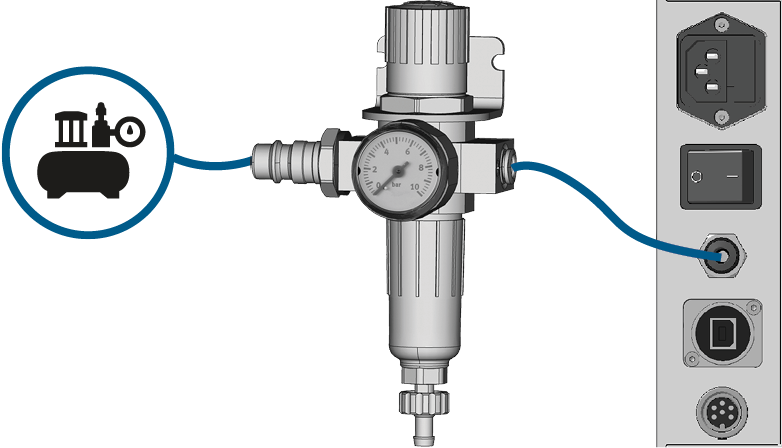

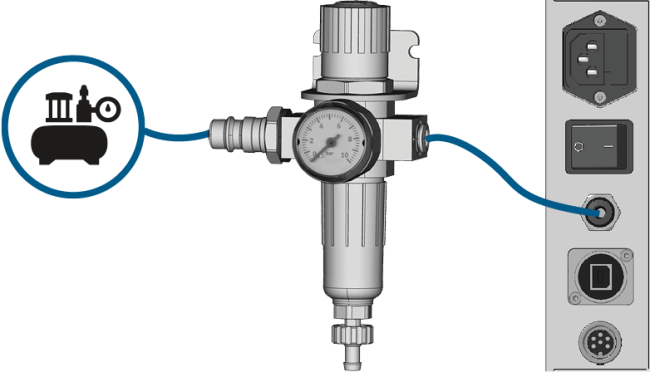

Installazione del tubo pneumatico



  1. Chiudere la valvola principale di alimentazione dell’aria compressa esterna.
  2. Utilizzare il tubo pneumatico fornito per collegare la connessione pneumatica sinistra del regolatore dell’aria compressa alla connessione pneumatica della macchina.
  3. Collegare l’alimentazione dell’aria compressa esterna alla connessione pneumatica sinistra del regolatore dell’aria compressa.
  4. Verificare accuratamente che tutti i tubi pneumatici esterni siano inseriti correttamente nelle relative connessioni e che i tubi e i connettori non siano danneggiati.
  5. Se tutti i tubi e i connettori sono installati correttamente e non danneggiati, aprire la valvola di alimentazione dell’aria compressa esterna.

Regolazione della pressione dell’aria con il regolatore dell’aria compressa

L’impostazione della pressione dell’aria è necessaria solo se la pressione indicata dal manometro non si trova tra il valore minimo e il valore massimo. I valori specifici e gli ulteriori requisiti sono elencati nel capitolo dei dati tecnici.



  1. Manopola per la regolazione della pressione
  2. Manometro per il monitoraggio della pressione dell’aria in uscita
  3. Collettore del separatore d’acqua
  4. Vite di scarico
  1. Tirare leggermente verso l’alto la manopola girevole sopra il regolatore dell’aria compressa.

  2. Ruotare la manopola nella direzione desiderata:
    • Ruotarla in direzione "+" per aumentare la pressione
    • Ruotarla in direzione "-" per ridurre la pressione
  3. Spingere nuovamente la manopola verso il basso.
    • La manopola è bloccata e non può essere spostata inavvertitamente.



Installazione del sistema di estrazione dell’aria

Componenti del sistema di estrazione dell’aria:

Componente Fonte Richiesto? Prerequisito

Unità di aspirazione, incl. tubo di aspirazione

Servizio clienti, rivenditori specializzati

Unità di manovra

Servizio clienti*

No

Cavo dati non utilizzato

Cavo dati delle unità di aspirazione supportate

Produttore dell’unità di aspirazione

No

Unità di aspirazione supportata; unità di manovra non utilizzata

Connessione del tubo

Servizio clienti

Se il tubo di aspirazione non entra

*L’unità di manovra non è disponibile in tutto il mondo.

Requisiti dell’unità di aspirazione

I valori specifici e gli ulteriori requisiti sono elencati nel capitolo dei dati tecnici. Dati tecnici

  • Utilizzare un dispositivo di aspirazione che abbia solo le seguenti caratteristiche:
  • Progettato per l’uso commerciale nel settore dentale
  • Dotato di un filtro appartenente alla classe di filtrazione M
  • Dotato di dispositivi di sicurezza che proteggono dalle scariche elettrostatiche (ad es. attraverso un tubo di aspirazione antistatico)

Installazione dell’unità di aspirazione

È possibile installare l’unità di aspirazione nel modo seguente:

  1. Leggere la documentazione dell’unità di aspirazione. Seguire sempre le istruzioni operative e di sicurezza.

  2. Controllare se la connessione del tubo di aspirazione abbia un diametro esterno di 45 mm.



  3. Se il diametro è diverso, adattare il tubo flessibile o l'adattatore per tubo flessibile fornito insieme all’unità di aspirazione.

    Alternativa: Utilizzare la connessione del tubo opzionale di vhf.

    Esempio: Tubo di aspirazione con adattatore per tubo flessibile

    o

    Connessione del tubo

  4. Inserire il tubo di aspirazione nell'apertura dell’unità di aspirazione sulla macchina. Assicurarsi che il tubo di aspirazione sia posizionato correttamente.

  5.

  6. Continuare con l’installazione dell’unità di aspirazione come descritto nella documentazione dell’unità.

Installazione dell’unità di manovra

Se si desidera che la macchina accenda e spenga automaticamente l’unità di aspirazione, ma non è disponibile un cavo dati, è possibile utilizzare l’unità di manovra opzionale. L’unità di manovra non è disponibile in tutto il mondo.

  1. Collegare il cavo di alimentazione dell’unità di aspirazione all’unità di manovra.
  2. Collegare il cavo di controllo dell’unità di manovra alla porta dati del dispositivo di aspirazione sul pannello collegamenti della macchina.
  3. Collegare l’unità di manovra ad una presa di corrente.



Qual è il prossimo passo?

Prima messa in funzione
