Si applica a: E5

Sostituzione dello sportello del vano di lavoro

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

  1. Tenere a portata di mano:

    • 1 x Cacciavite dinamometrico 1,5 Nm con punta TX20

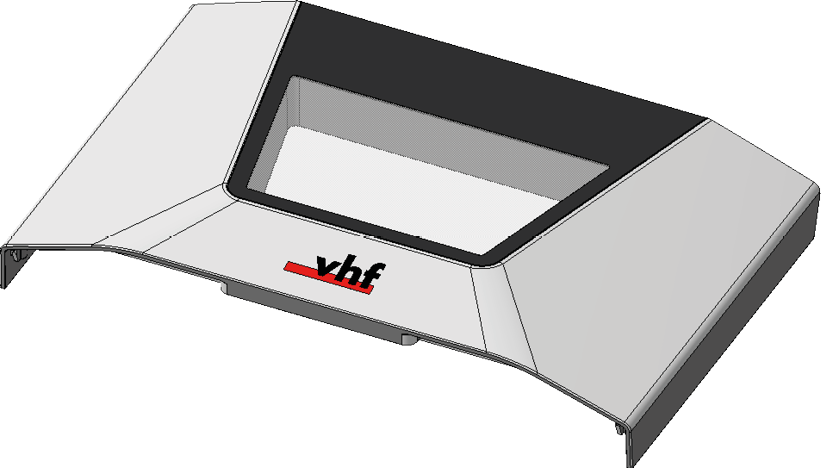

    • 1 x sportello del vano di lavoro di ricambio

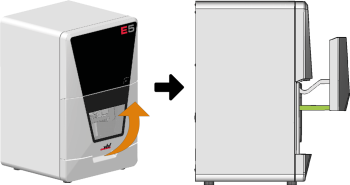

  2. Aprire lo sportello del vano di lavoro in modo che la leva dello sportello del vano di lavoro (contrassegnata in verde) sia parallela al fondo della macchina.

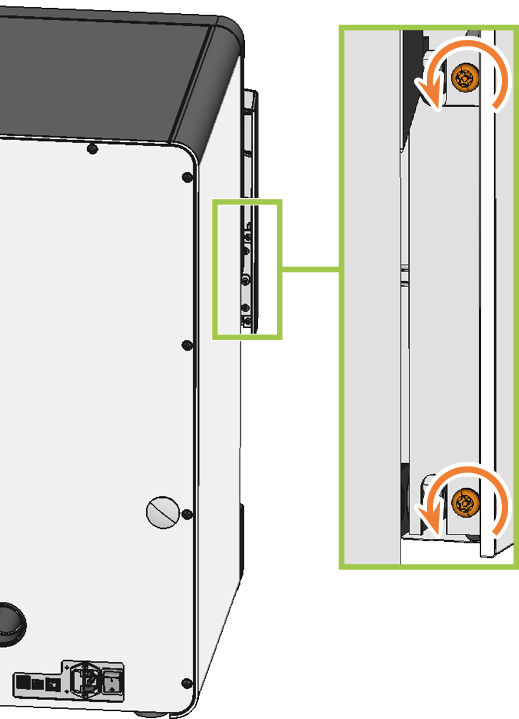

  3. Tenere fermo lo sportello del vano di lavoro. Con il cacciavite dinamometrico da 1,5 Nm allentare le 4 viti (contrassegnate in arancione) che fissano lo sportello del vano di lavoro al supporto dello sportello del vano di lavoro.

  4. Rimuovere lo sportello del vano di lavoro.

    5.

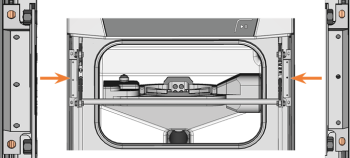

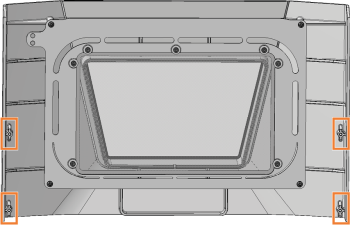

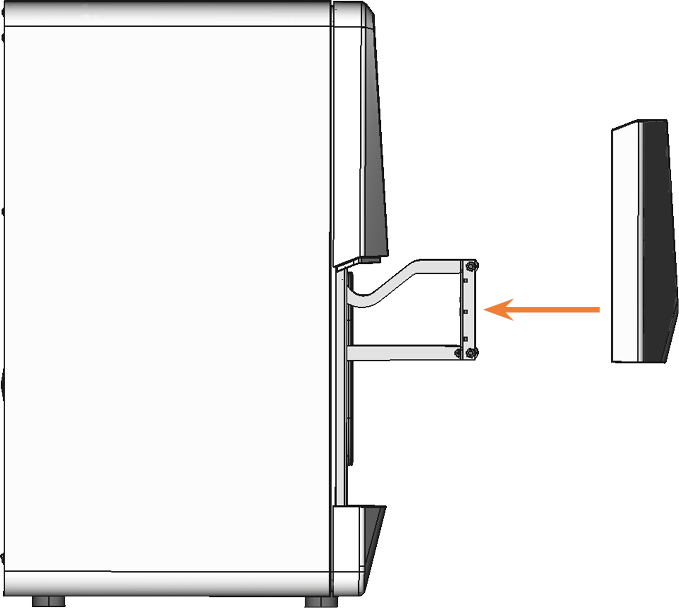

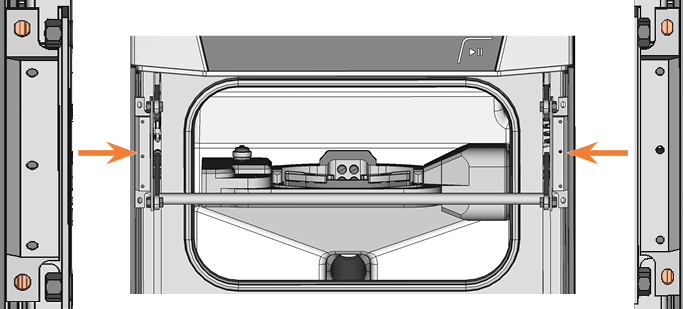

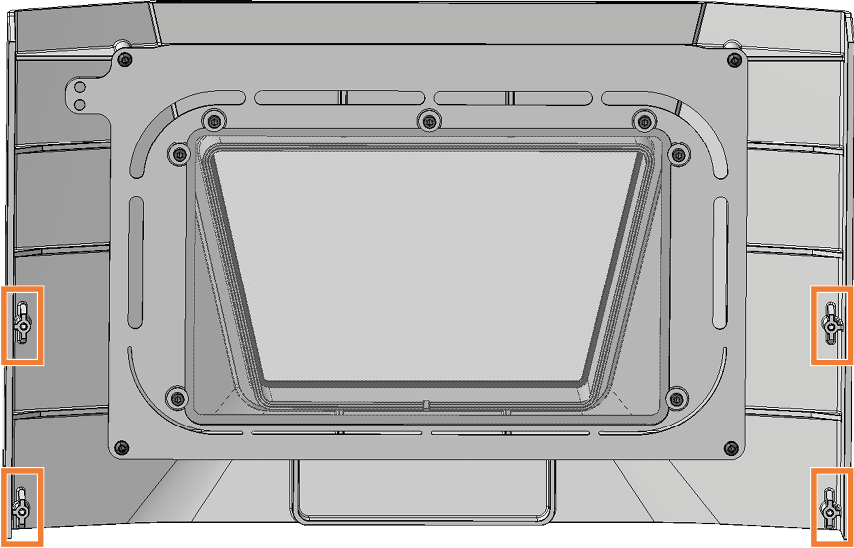

  5. Installare lo sportello del vano di lavoro di ricambio in modo che i 4 fori per le viti sul retro dello sportello del vano di lavoro (contrassegnati in arancione) si trovino sui 4 fori per le viti nel supporto dello sportello del vano di lavoro (contrassegnati in verde).

    6.

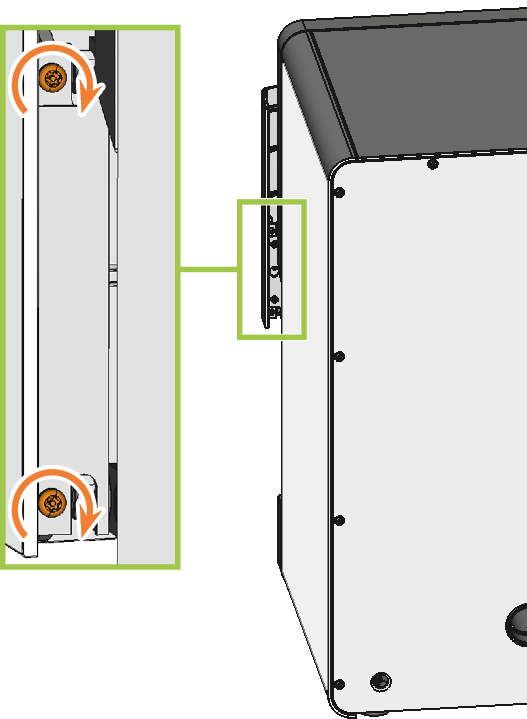

  6. Con il cacciavite dinamometrico, avvitare a 1,5 Nm lo sportello del vano di lavoro con le 4 viti autofilettanti (contrassegnate in arancione).

  7. Controllare che lo sportello del vano di lavoro si apra e si chiuda correttamente. In caso contrario, allentare le 4 viti correggere la posizione dello sportello del vano di lavoro.
