Si applica a: E5

Sostituzione del cappuccio protettivo del tastatore di misura

Se il cappuccio protettivo del tastatore di misura è rotto o molto sporco, sostituirlo.

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

  1. Tenere a portata di mano:

    • 1 x Cappuccio protettivo tastatore di misura

      •

    • 1 x Unità di aspirazione con filtro di classe M

      •

  2. ATTENZIONE!Indossare i guanti.

  3. Rimuovere l'utensile dalla posizione E1.

  4. Aspirare i residui di lavorazione dal tastatore di misura.

    5.

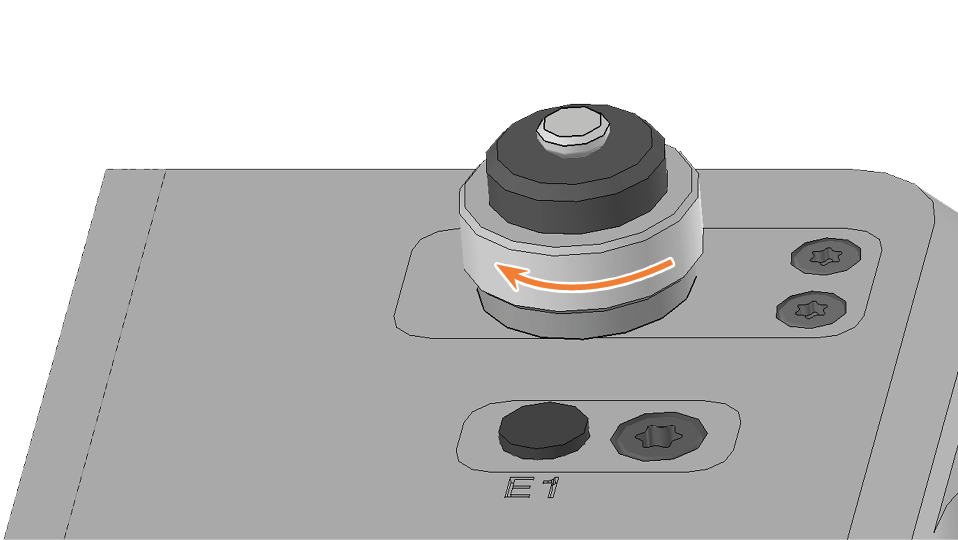

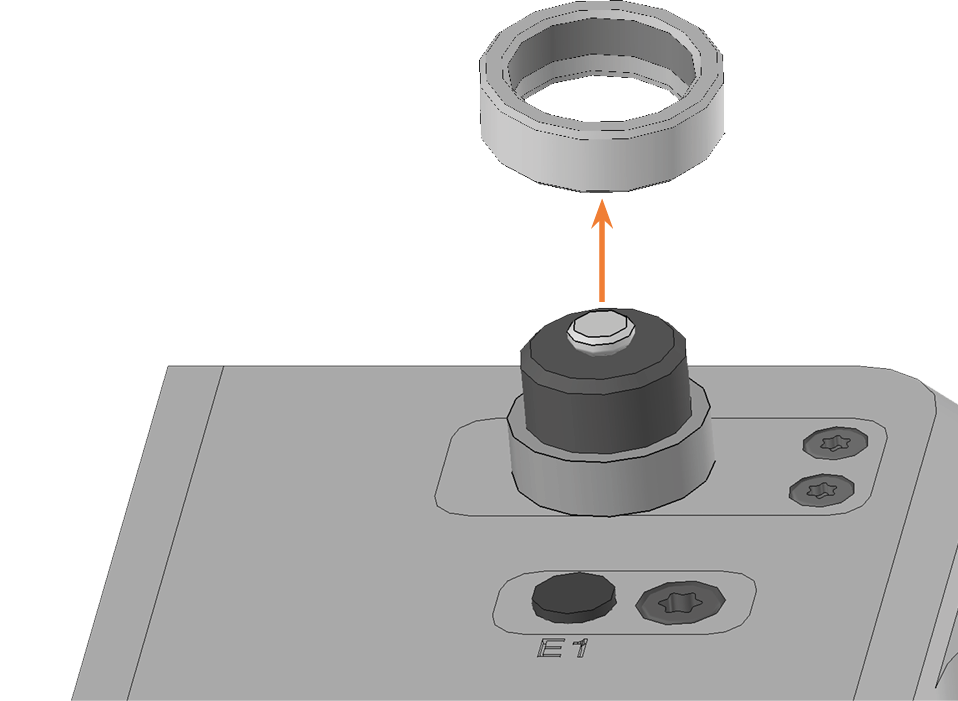

  5. Allentare la rondella di fissaggio ruotandola manualmente in senso antiorario. Tirare la rondella di fissaggio verso l'alto.

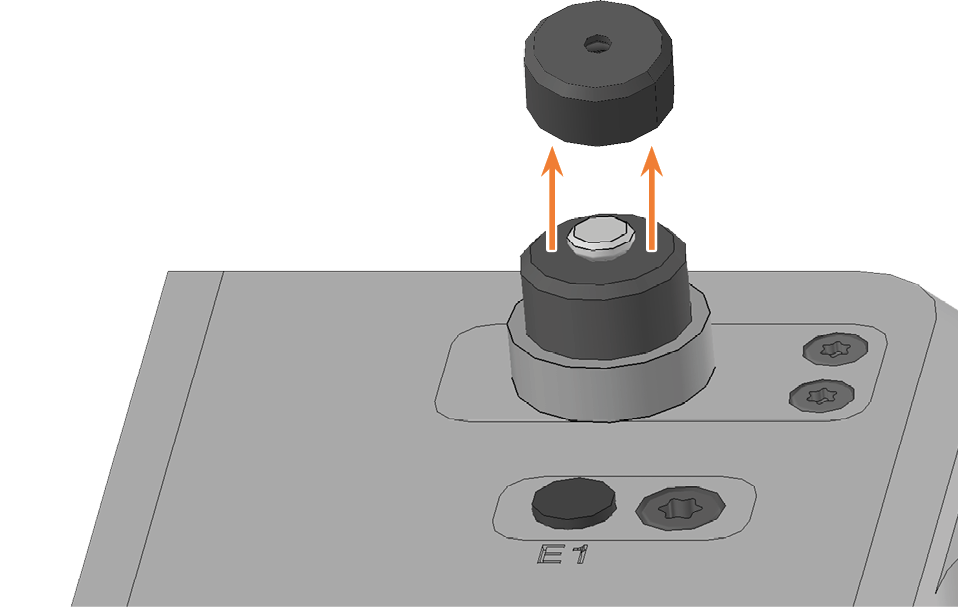

  6. Rimuovere il cappuccio protettivo del tastatore di misura tirandolo verso l'alto.

    7.

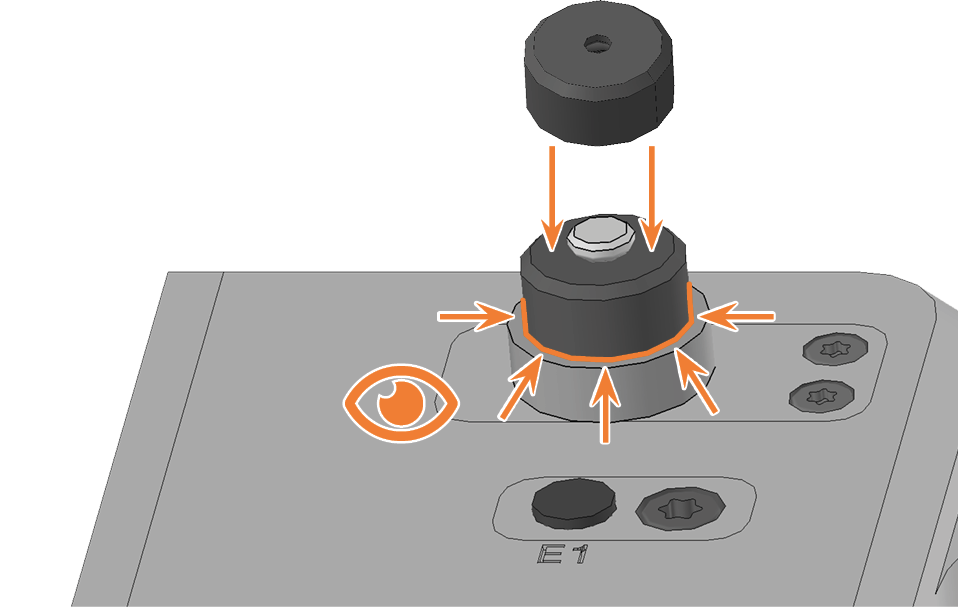

  7. Inserire il cappuccio di ricambio sulla perno del tastatore di misura.

    Assicurarsi che la parte inferiore del cappuccio sieda uniformemente in tutti i punti.

  8. Avvitare la rondella di fissaggio ruotandola manualmente in senso orario.

    9.
