Si applica a: E5

Sostituzione della guarnizione dello sportello del vano di lavoro

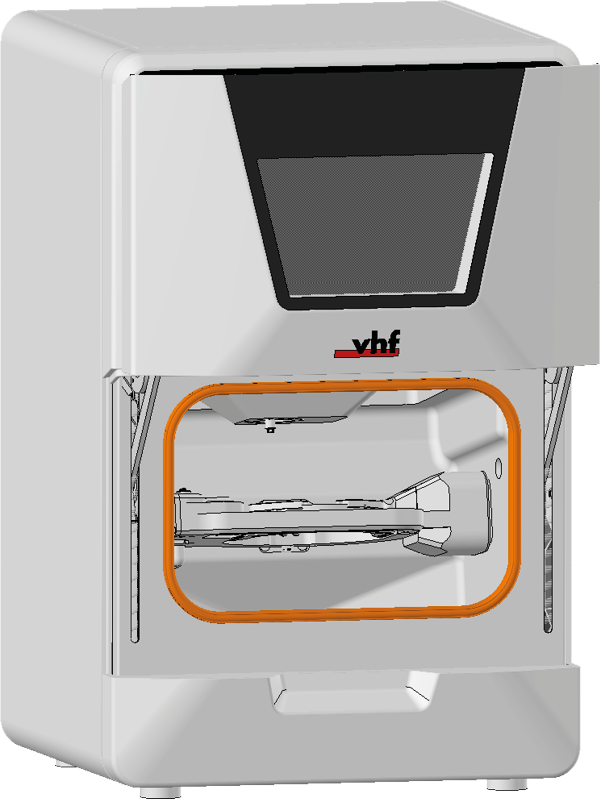

La guarnizione dello sportello del vano di lavoro è incastrata sul bordo dell’alloggiamento della macchina che contorna l'apertura verso il vano di lavoro.

1. Tenere a portata di mano:

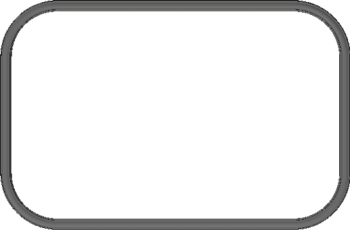

   1 x guarnizione di ricambio





   1 x Panno di pulizia





   1 x taglierina laterale





2. Aprire lo sportello del vano di lavoro.

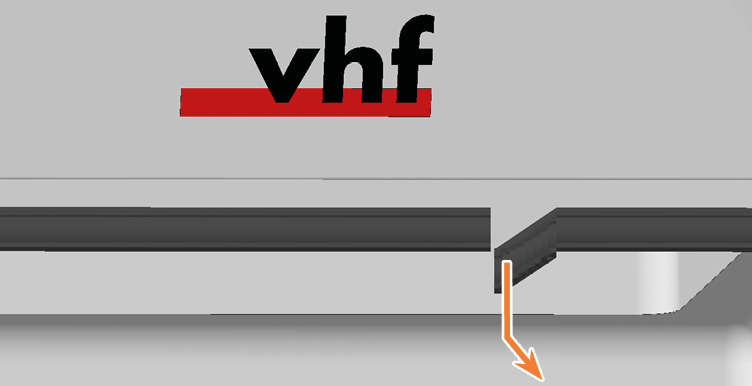

3. Rimuovere la guarnizione presente dello sportello. Iniziare dal punto in cui si incontrano le estremità della guarnizione.

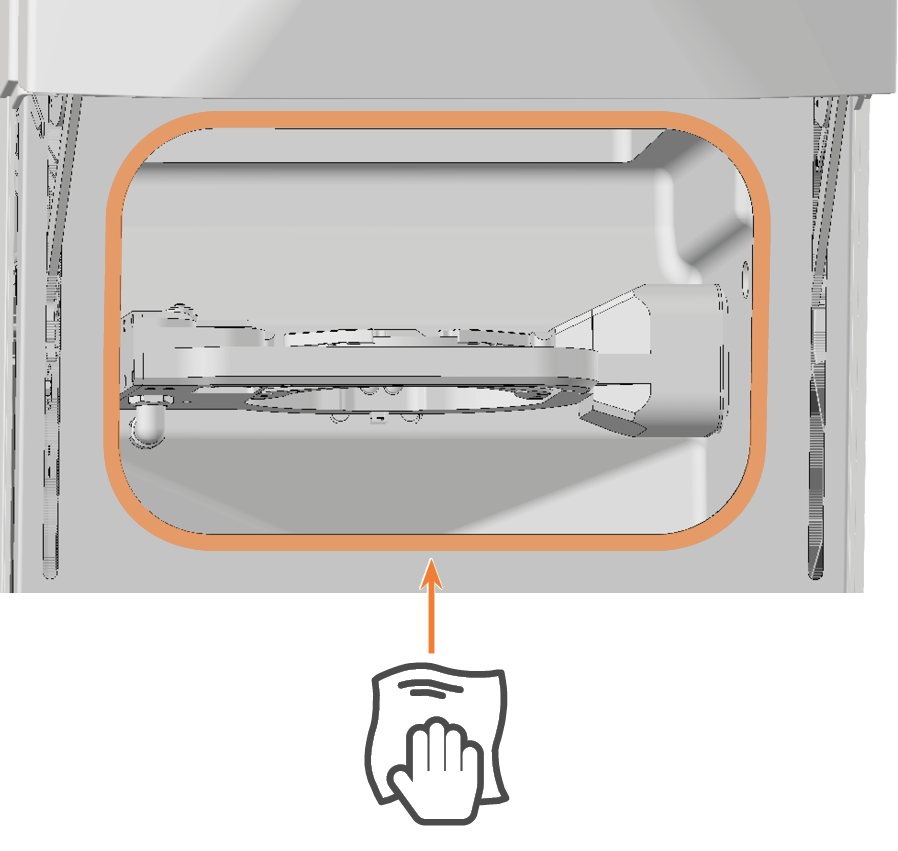

4. Con il panno, pulire la superficie sulla quale è appoggiata la guarnizione.













5. Incastrare la guarnizione di ricambio sul bordo che circonda l'apertura al vano di lavoro:

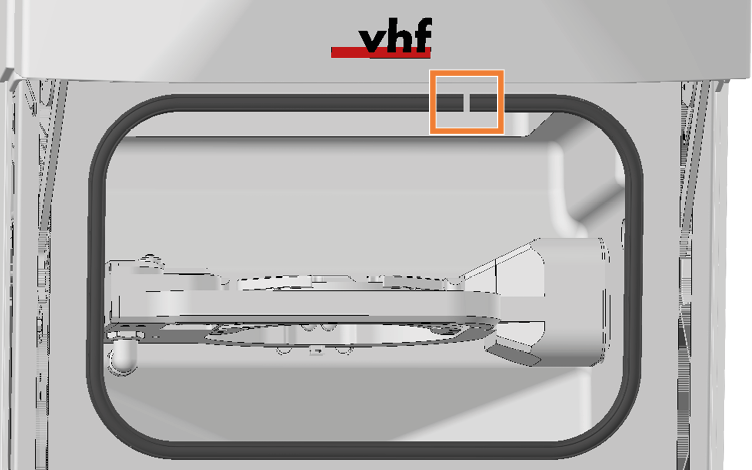

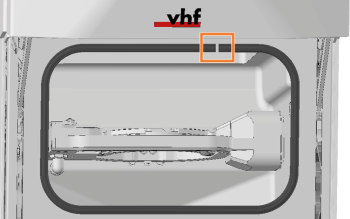

   1. Allineare la guarnizione di ricambio di ricambio in modo che lo spazio nella guarnizione si trovi in alto.

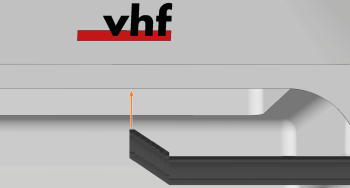

   2. Collegare la prima estremità della guarnizione al centro del bordo superiore.

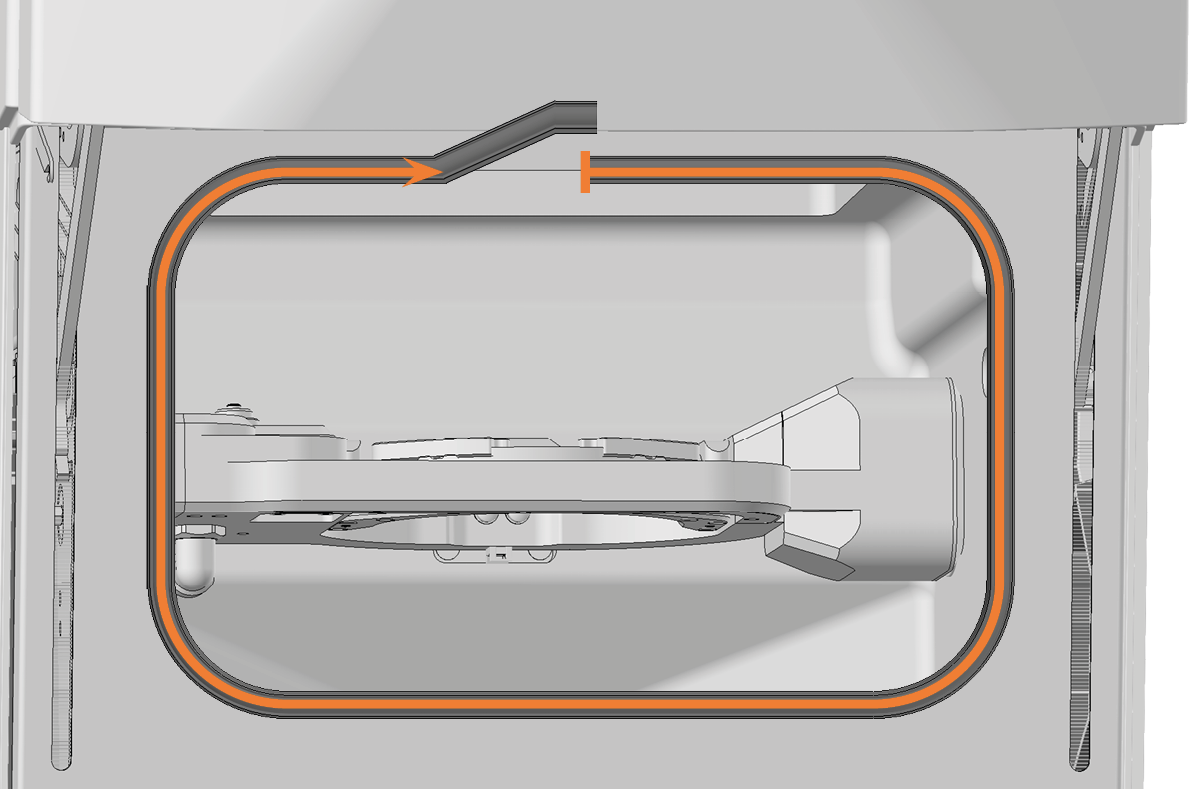

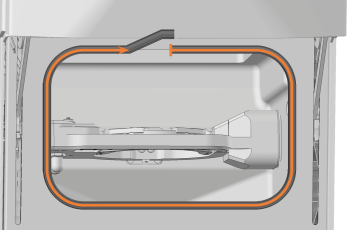

   3. Serrare la parte restante della guarnizione in senso orario fino a poco prima della prima estremità.

      Assicurarsi che l'intera guarnizione sia ben fissata al bordo.

   4. Collegare la seconda estremità all'apertura:

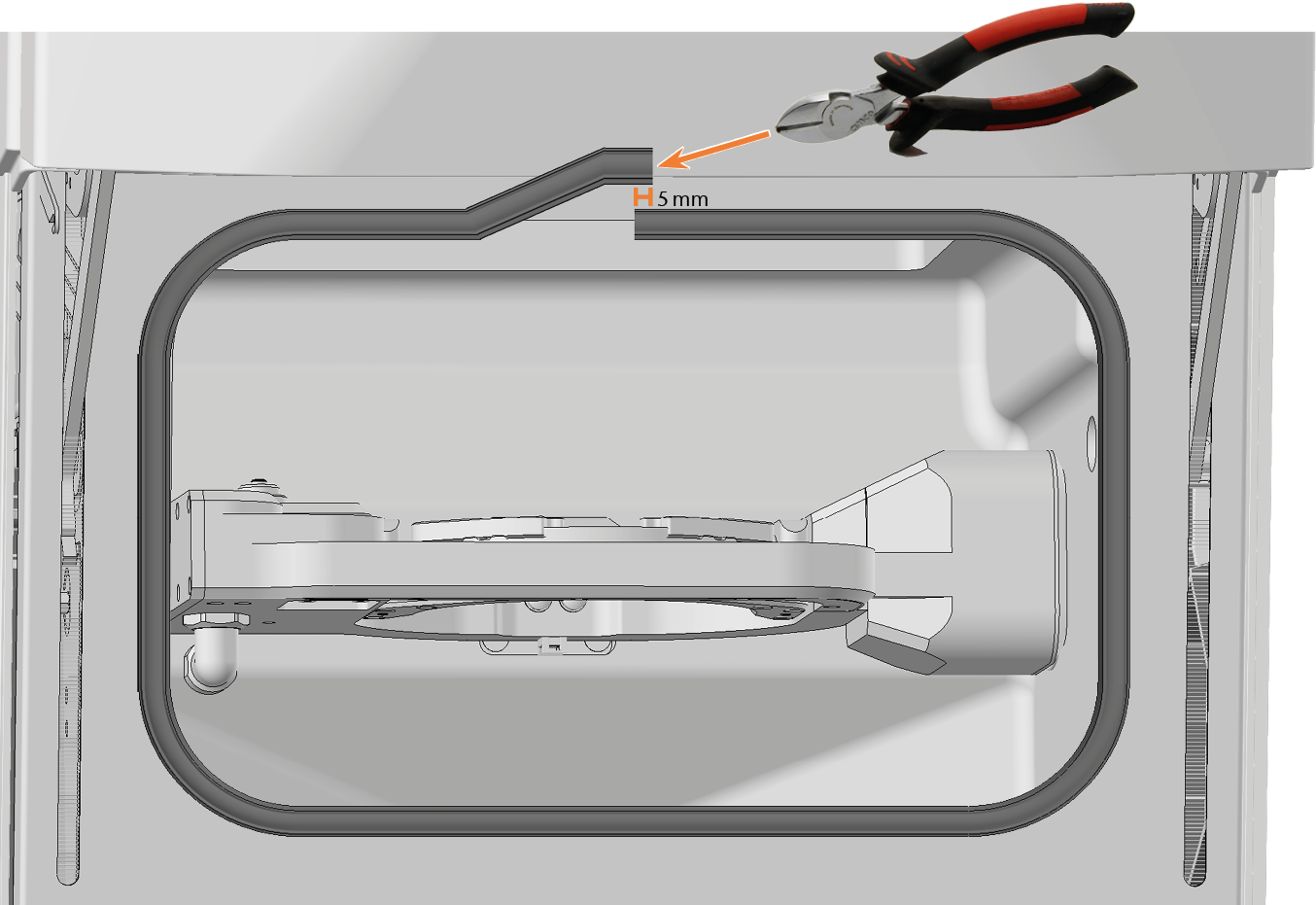

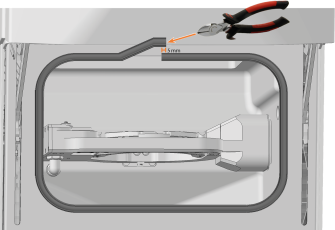

      1. Con la taglierina laterale, tagliare la guarnizione a misura con una sovrapposizione di circa 5 mm rispetto alla prima estremità.

      2. Collegare la seconda estremità senza lasciare spazi vuoti alla prima estremità dell'apertura.

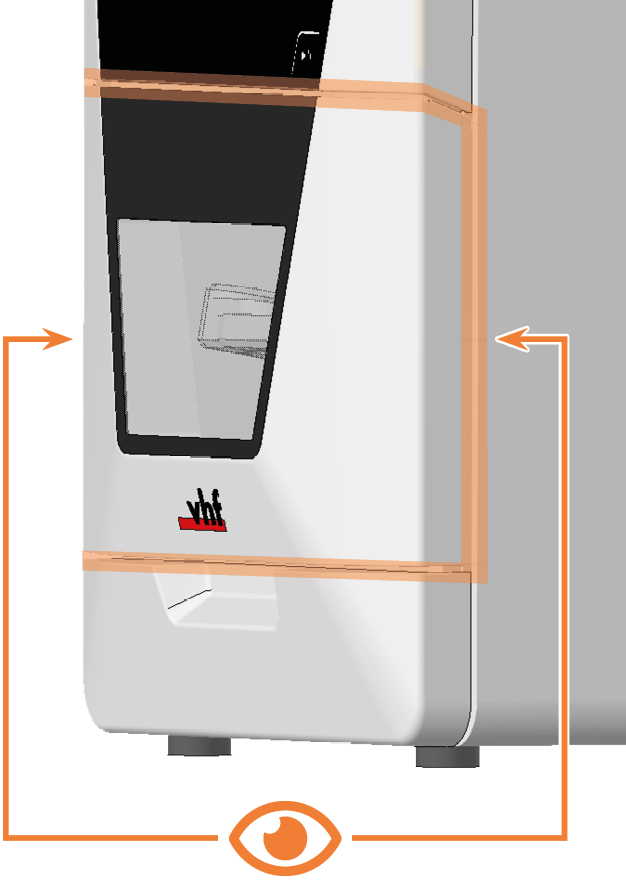

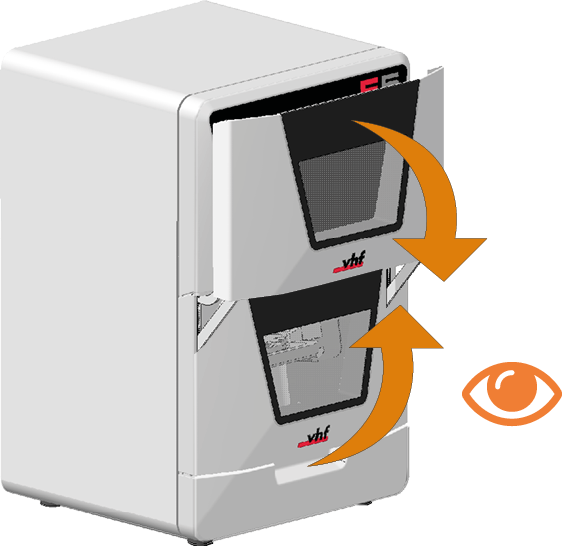

6. Verificare che lo sportello del vano di lavoro si apra e si chiuda correttamente e che lo sportello del vano di lavoro sia a filo.

7. Se una di queste condizioni non è rispettata, regolare il posizionamento della guarnizione.
