Si applica a: E5

Montaggio di dischi nel vano di lavoro

Il flusso di lavoro per la creazione del restauro è il seguente:

1. ATTENZIONE!Indossare i guanti.

2. Aprire lo sportello del vano di lavoro.

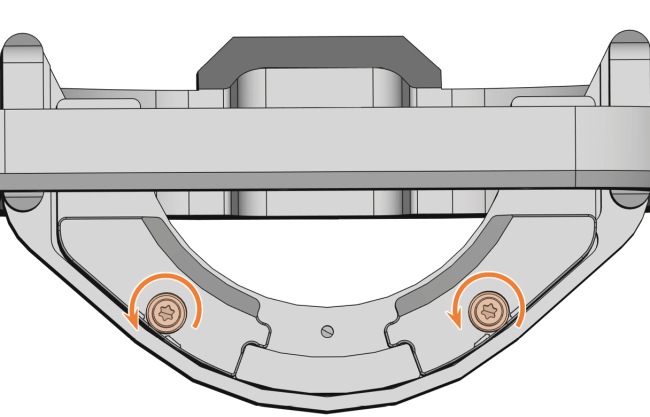

3. Allentare le 2 viti di fissaggio sul portapezzi, senza ruotarle ed estrarle.

4. Rimuovere il pezzo grezzo dal portapezzi, se presente.

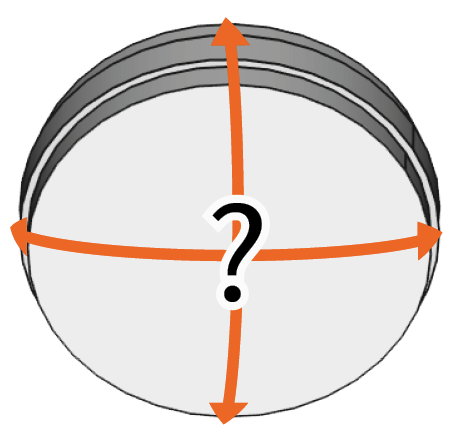

5. Impostare il disco come segue:

1. Se il disco è composto da più strati, allineare il pezzo grezzo in modo che la parte superiore colorata sia rivolta verso l’utilizzatore.

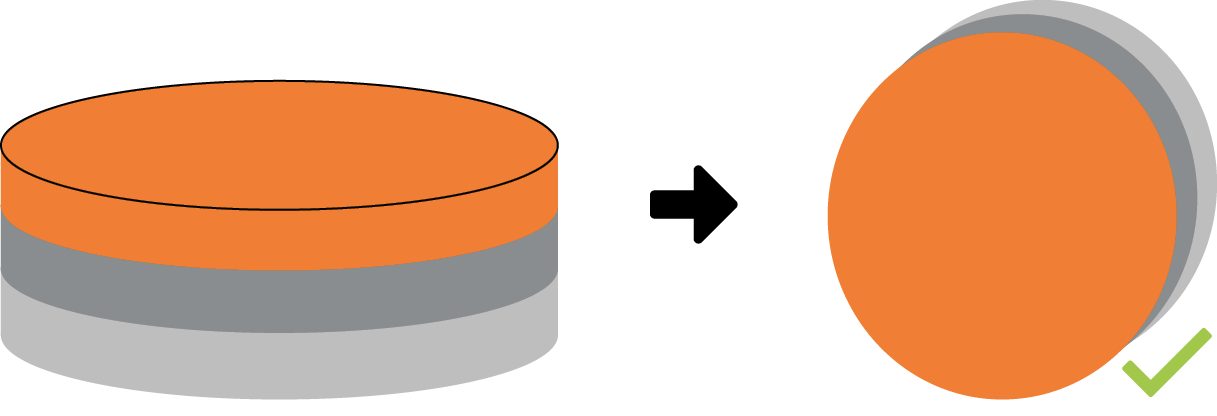

   Pezzo grezzo multistrato

2. Se il disco è stato precedentemente lavorato, verificare quanto segue:
   • La parte anteriore originale è rivolta in avanti.
   • Se il disco per il rimontaggio più sicuro tramite DentalCNC è stato selezionato, assicurarsi che la marcatura si trovi nella posizione indicata di seguito.


Contrassegno per un rimontaggio sicuro contrassegnato in arancione

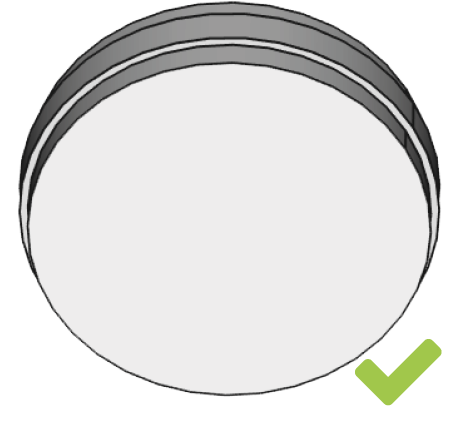

Disco non lavorato

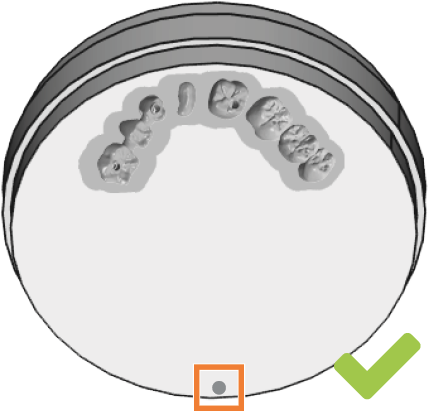

Disco lavorato



Contrassegno per un rimontaggio sicuro contrassegnato in arancione

Disco multistrato

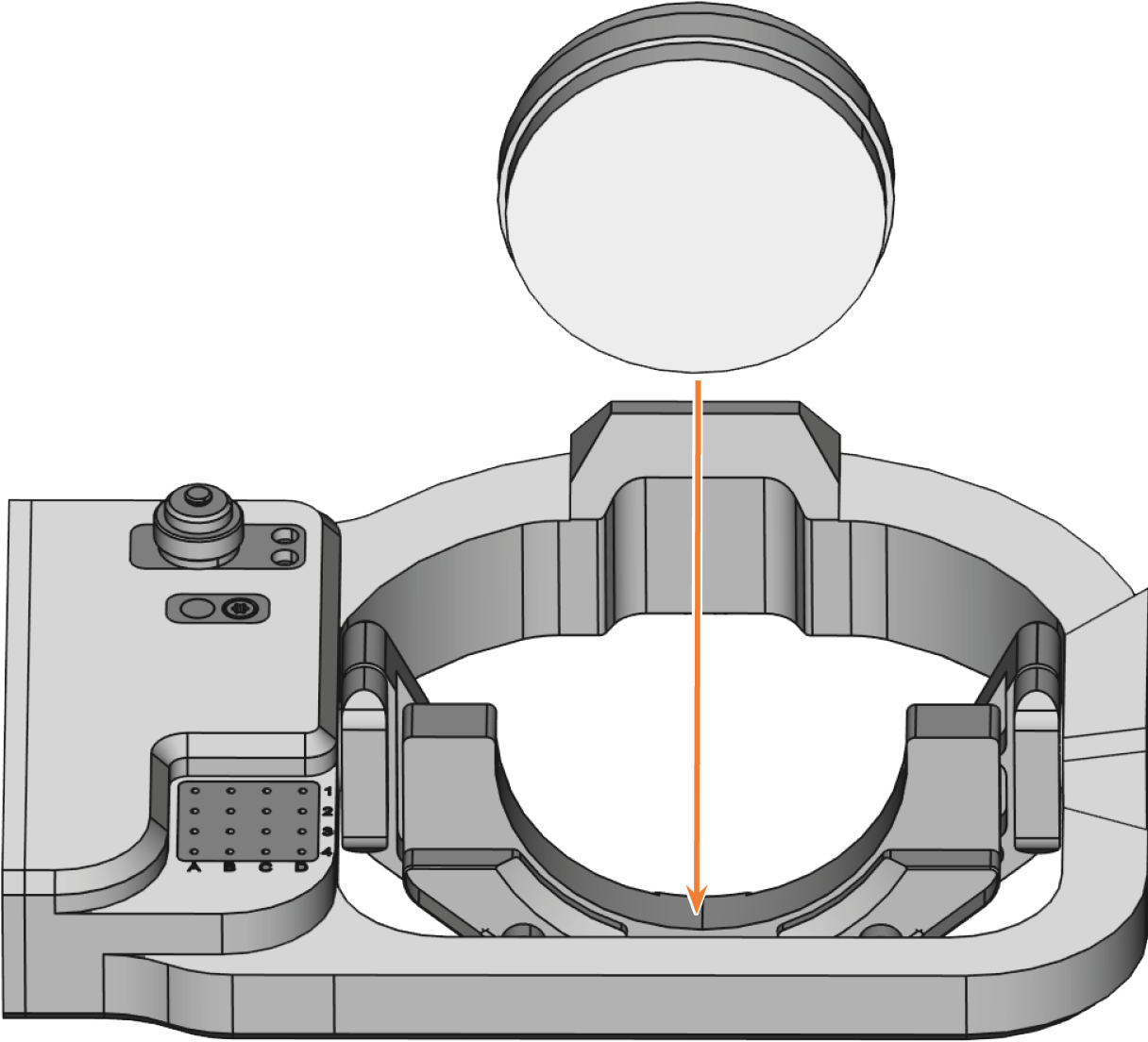

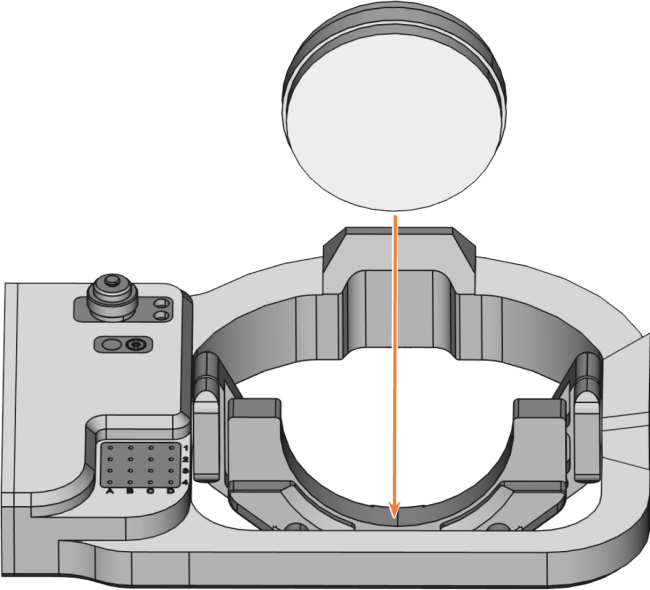

3. Inserire il disco dall'alto, nel portautensili.

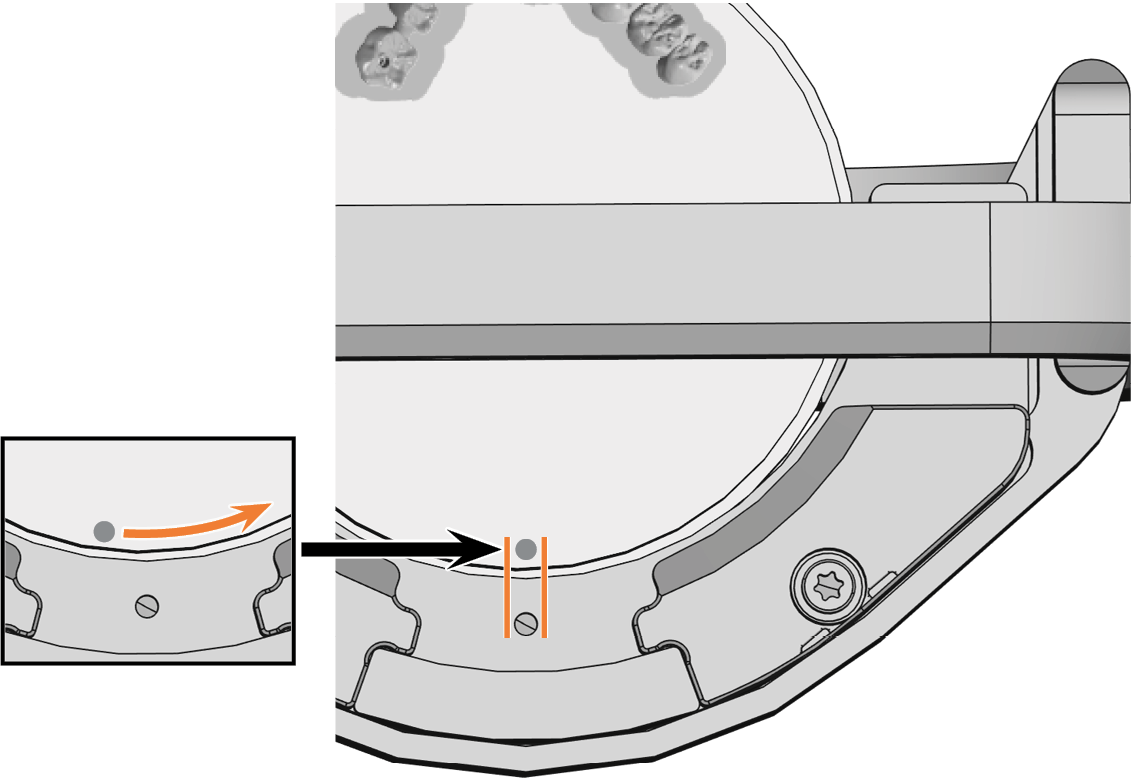

6. Ruotare delicatamente i pezzi grezzi già lavorati in modo che il contrassegno sul pezzo grezzo si trovi esattamente al di sopra del contrassegno sul portapezzi.





AVVISO! Danneggiamento dei dischi a causa di residui di lavorazione e fissaggio errato

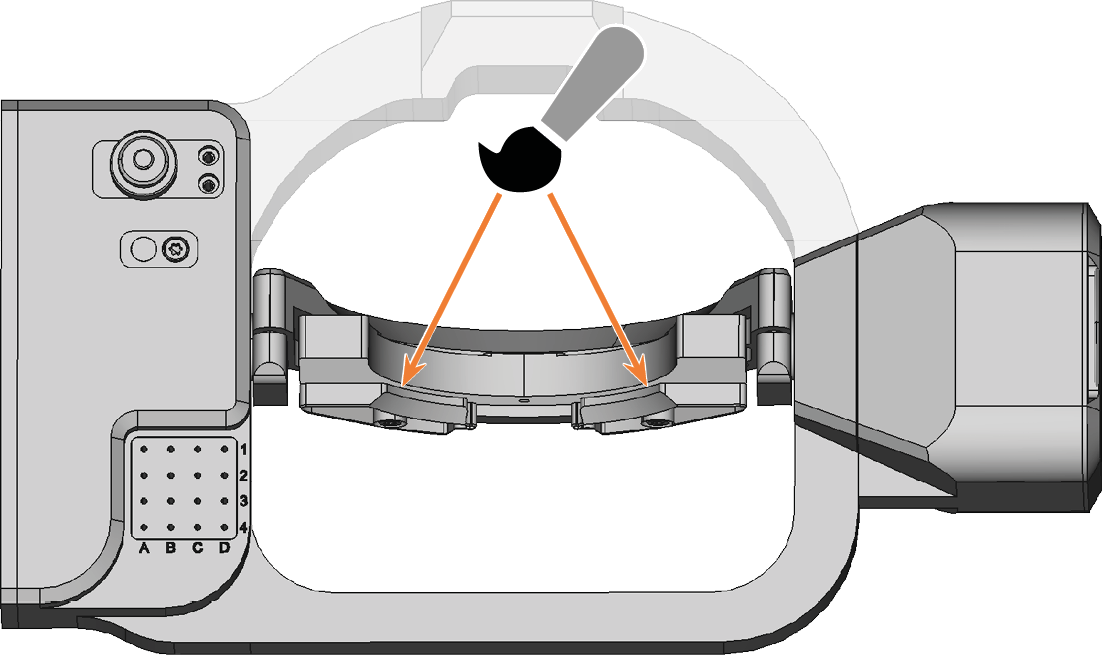

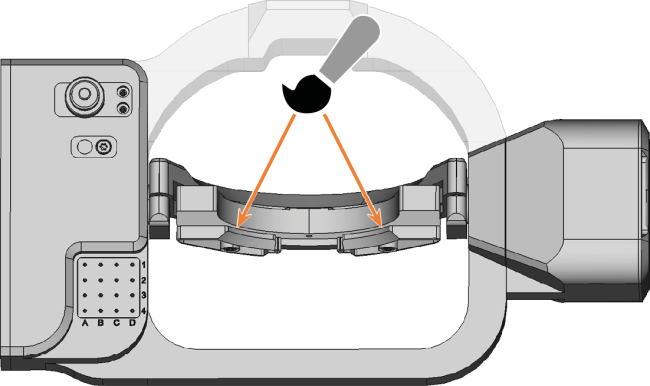

7. Rimuovere i residui di lavorazione dal retro degli elementi di serraggio con una spazzola. Non utilizzare aria compressa!

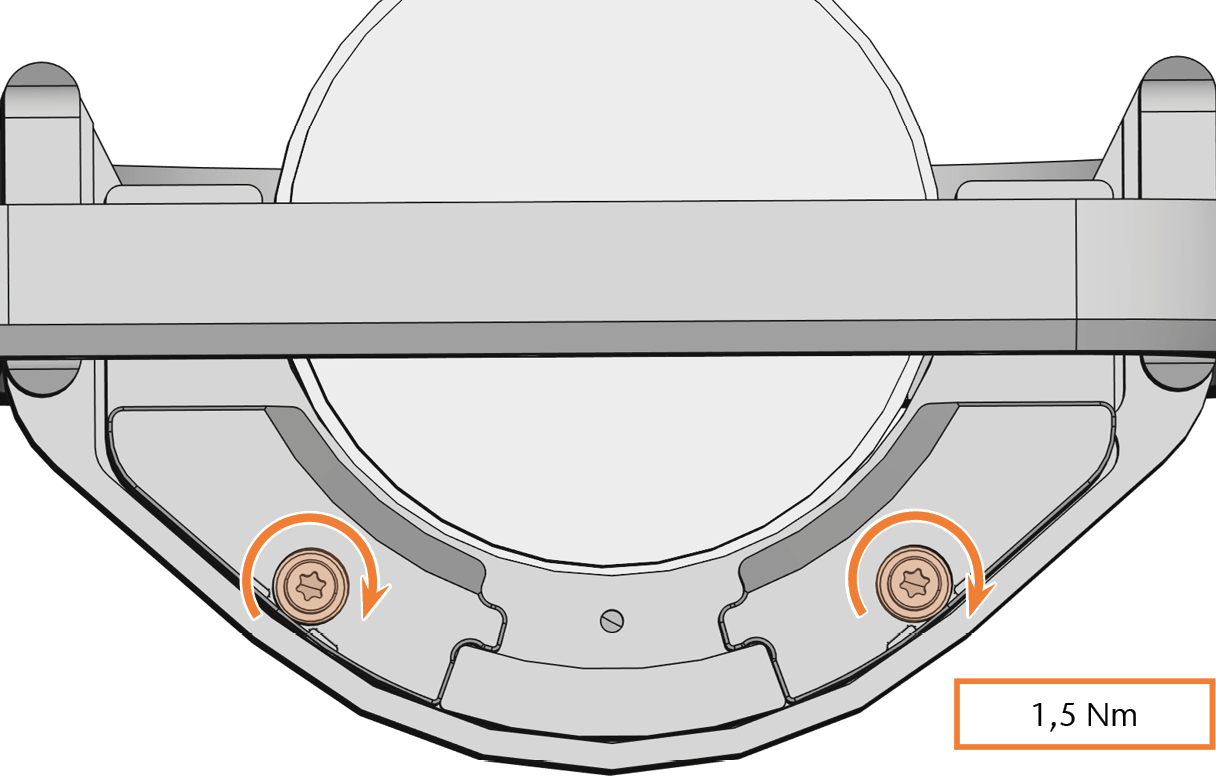

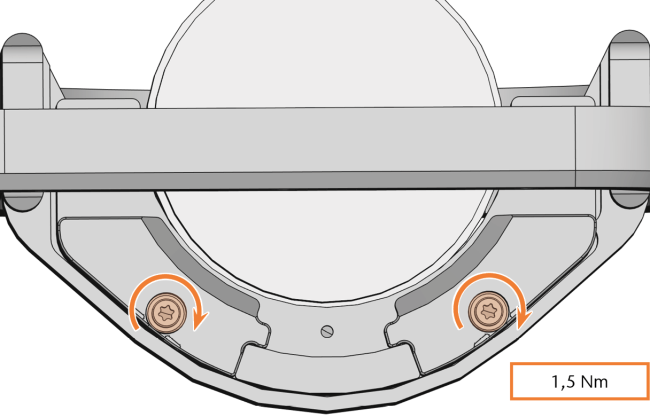

8. Serrare le viti di fissaggio (contrassegnate in arancione) con il cacciavite dinamometrico in dotazione (1,5 Nm) come segue:

   1. Inserire la vite di sinistra senza attivare il limitatore di coppia.

   2. Inserire la vite di destra senza attivare la limitazione di coppia.

   3. Avvitare la vite sinistra.

   4. Avvitare la vite destra.

Coppia
1,5 Nm Per un materiale meno stabile, come l’ossido di zirconio, è possibile utilizzare una coppia inferiore.









Rimozione dei dischi

1. ATTENZIONE!Indossare i guanti.

2. Aprire lo sportello del vano di lavoro.

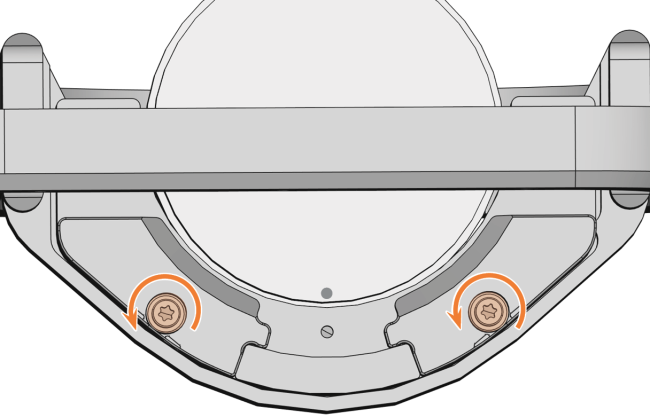

3. Allentare le 2 viti di fissaggio, senza ruotarle ed estrarle.

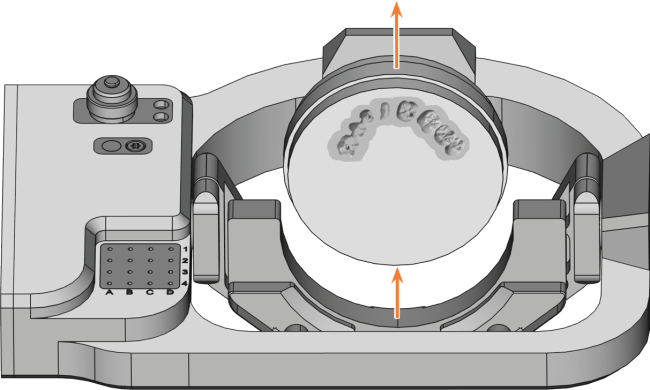

4. Rimuovere il disco dal portapezzi.
