Si applica a: E5

Montaggio di blocchi e portablocchi nel vano di lavoro

Il flusso di lavoro per la creazione del restauro è il seguente:

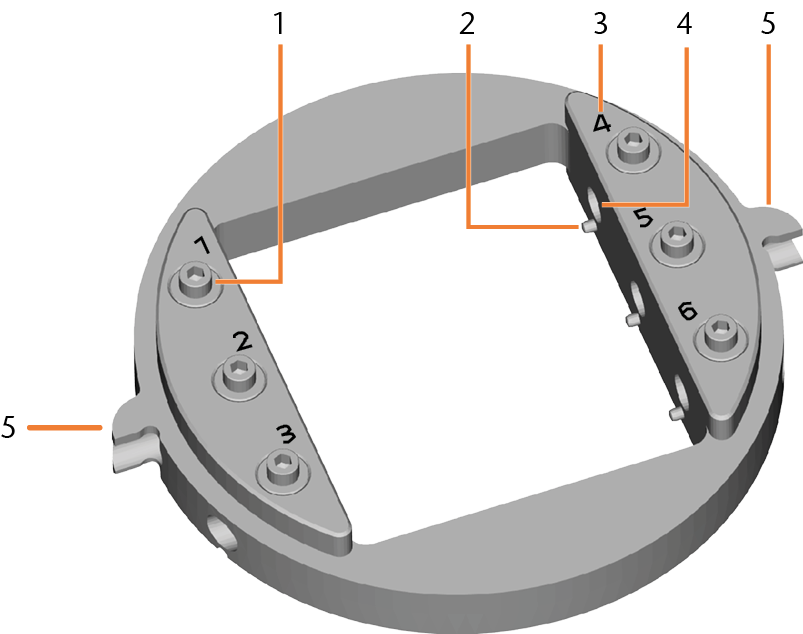

Montaggio di blocchi sul portablocco

È possibile montare fino a 6 blocchi sul portablocco.

1. ATTENZIONE!Indossare i guanti.

AVVISO! Rotture utensili e risultati di lavorazione errati in caso di assegnazione blocco errata

2. Il tipo di blocco, il numero di blocchi e le posizioni dei blocchi devono corrispondere al job in DentalCAM.

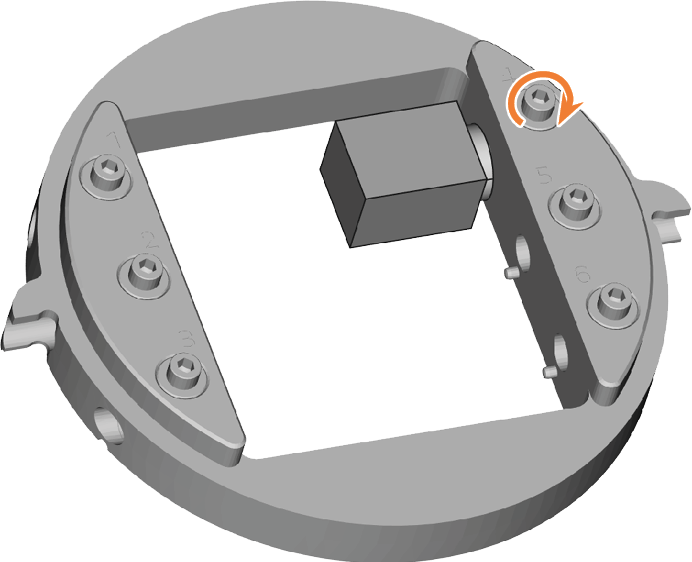

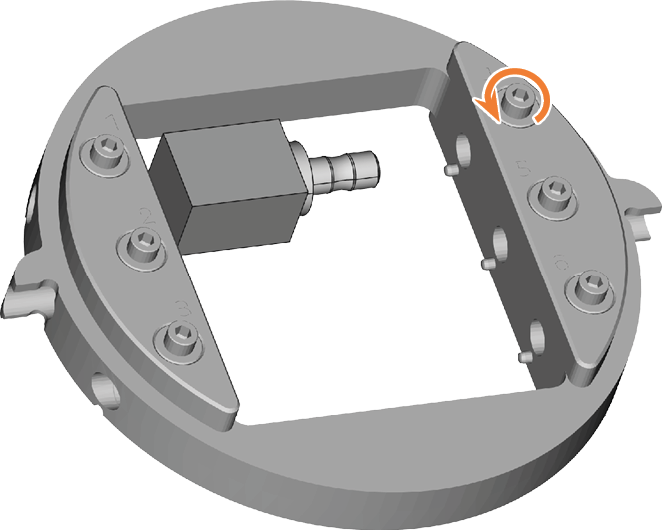

3. Rimuovere la vite di fissaggio nella posizione desiderata con il cacciavite dinamometrico fornito in dotazione.

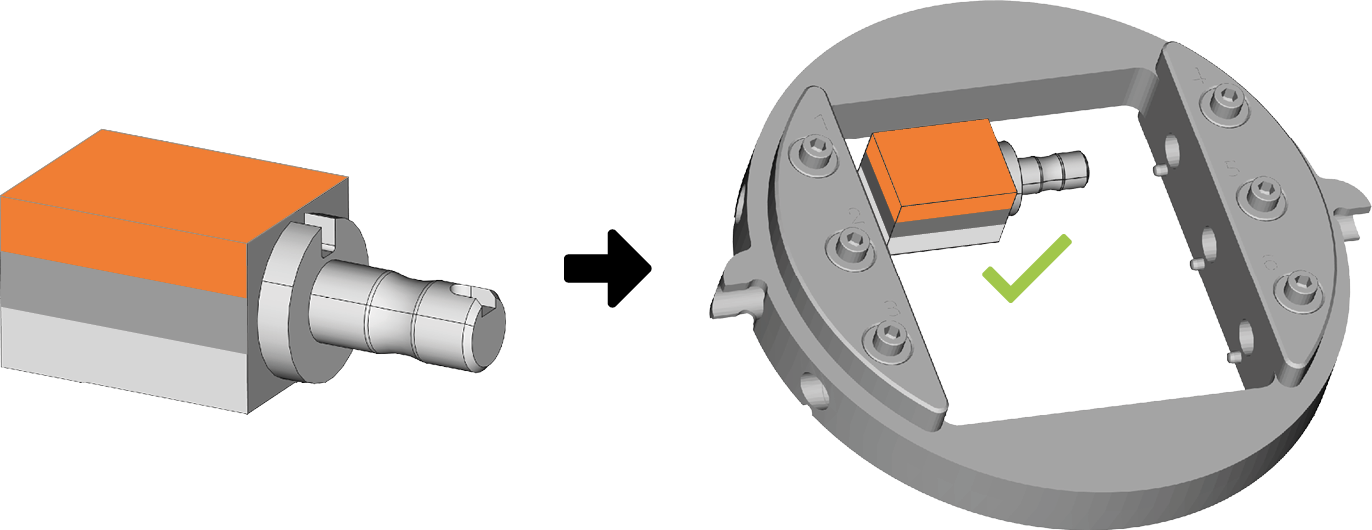

4. Se il blocco è composto da più strati, allineare il pezzo grezzo in modo che la parte superiore colorata si trovi verso l’alto.

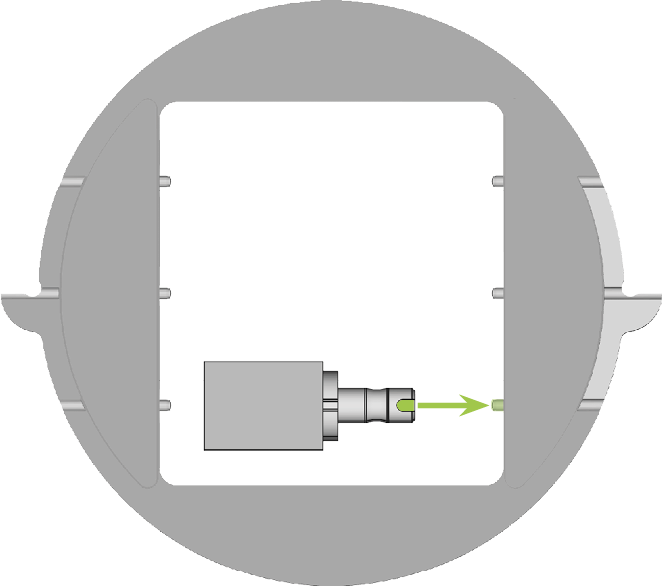

5. Posizionare il blocco in modo tale che la spina di posizionamento sul portablocco (segno a sinistra) venga a trovarsi nella scanalatura dello stelo del blocco (segno a destra).

6. Inserire lo stelo del blocco nella posizione desiderata nel portablocco fino a quando non è saldamente inserito.

7. Utilizzare il cacciavite dinamometrico fornito in dotazione per fissare il blocco con la relativa vite di fissaggio. Stringere saldamente la vite.













Montaggio del portablocco nel vano di lavoro.

1. ATTENZIONE!Indossare i guanti.

2. Aprire lo sportello del vano di lavoro.





3. Allentare le 2 viti di fissaggio sul portapezzi, senza ruotarle ed estrarle.

4. Rimuovere il pezzo grezzo dal portapezzi, se presente.

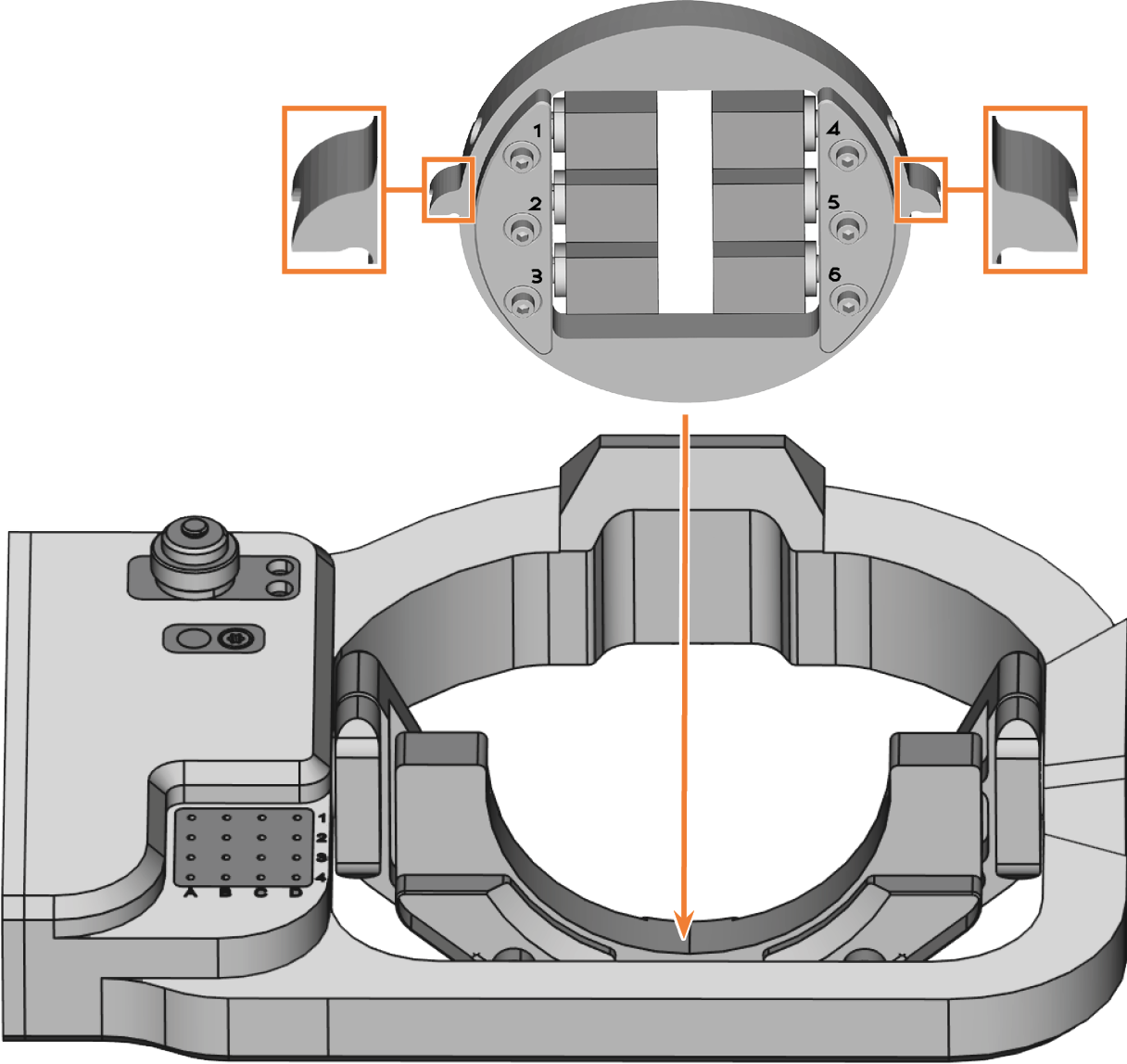

5. Allineare il portablocco in modo che i numeri di posizione siano rivolti verso l’operatore.

   I lati piatti degli ausili di posizionamento puntano verso il basso.

6. Inserire il portablocco dall'alto, nel portapezzi.

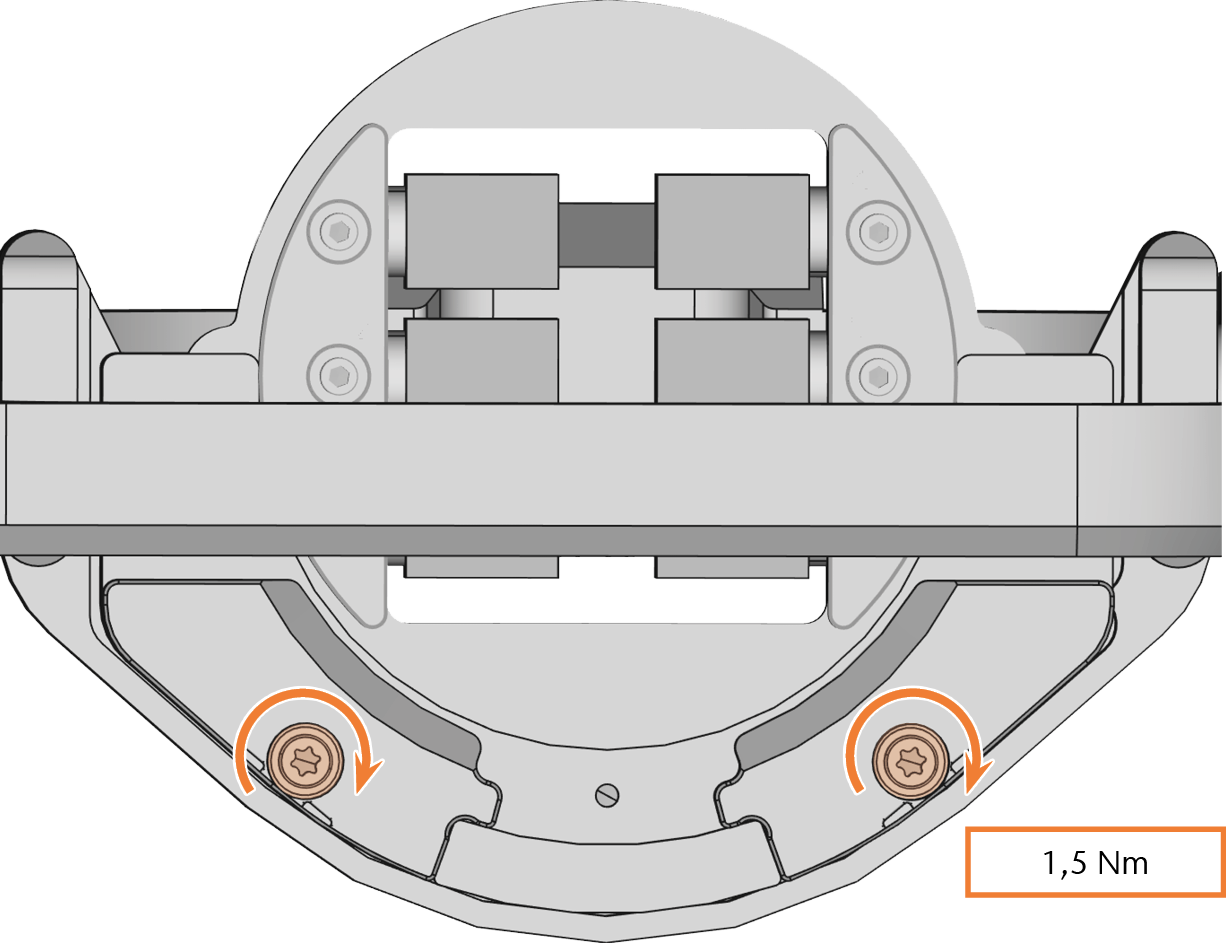

7. Tirare le viti di fissaggio con il cacciavite dinamometrico (1,5 Nm) fornito in dotazione.

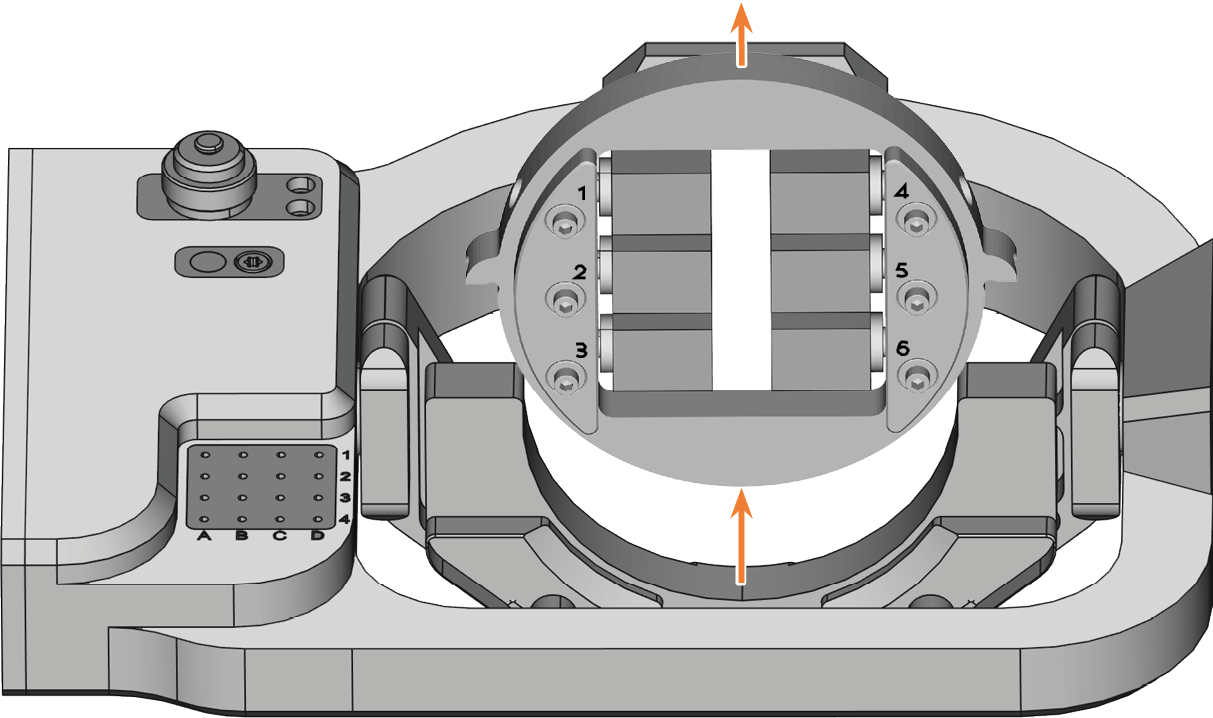

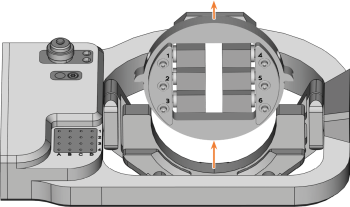

Rimozione del portablocco dal vano di lavoro

1. ATTENZIONE!Indossare i guanti.

2. Aprire lo sportello del vano di lavoro.





3. Allentare le 2 viti di fissaggio sul portapezzi, senza ruotarle ed estrarle.

4. Rimuovere il portablocco dal portapezzi.

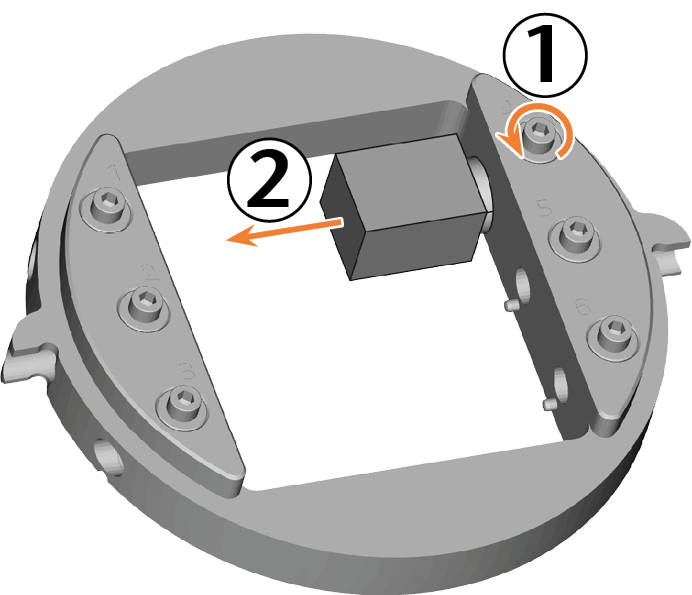

Rimozione dei blocchi dal portablocco

1. ATTENZIONE!Indossare i guanti.

2. Utilizzare la chiave dinamometrica fornita per allentare la vite di fissaggio nella posizione desiderata.

3. Rimuovere il blocco dal portablocco.
