Si applica a: E4

Sostituzione della piastra dell’ugello

1. Tenere a portata di mano:

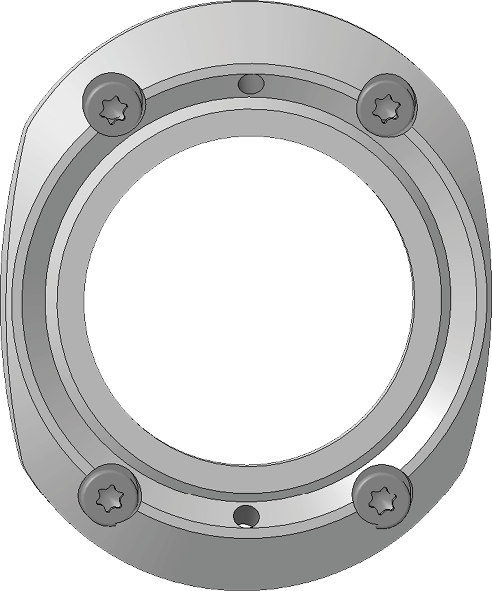

   1 x Piastra dell’ugello di ricambio



   1 x Cacciavite dinamometrico 1,5 Nm con punta TX10



2. Avviare la macchina.

3. Aprire lo sportello del vano di lavoro.

4. Spegnere la macchina con l’interruttore di alimentazione principale.

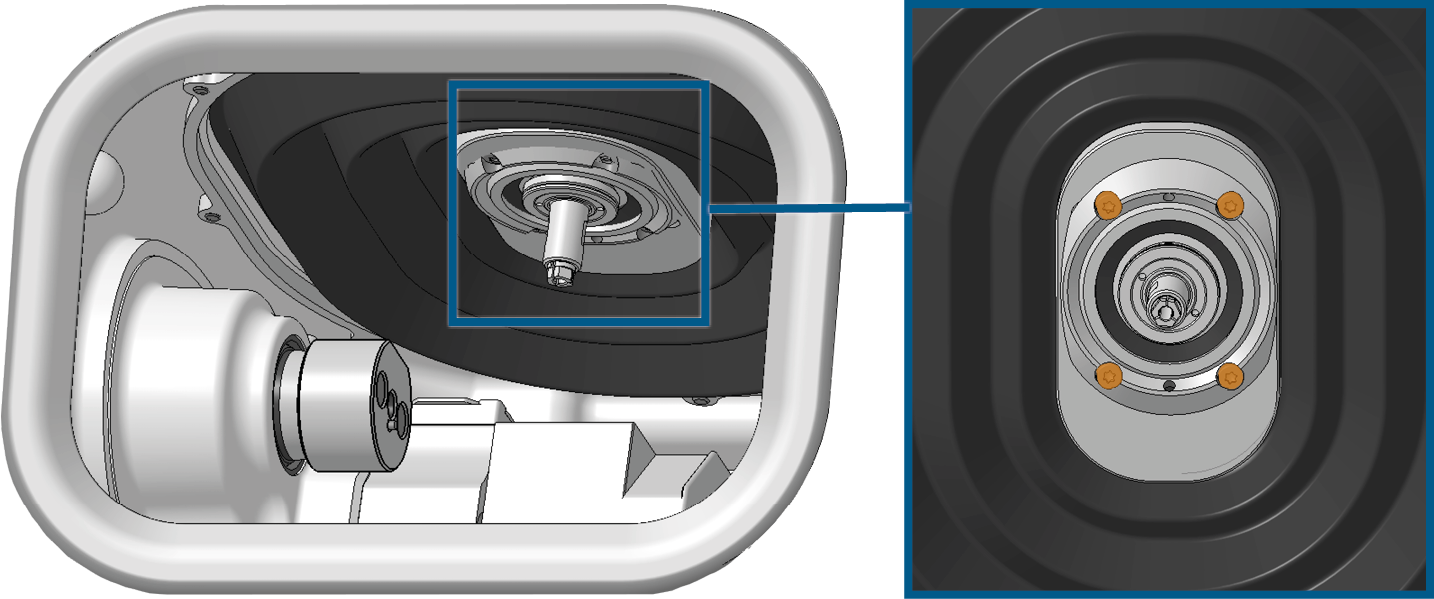

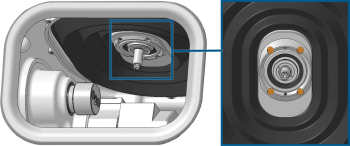

5. Allentare le viti (contrassegnate in arancione) che fissano la piastra dell’ugello. Tenere la piastra dell’ugello con una mano.





6. Rimuovere la piastra dell’ugello e le viti dal vano di lavoro.

7. Preparare la piastra dell’ugello di ricambio:

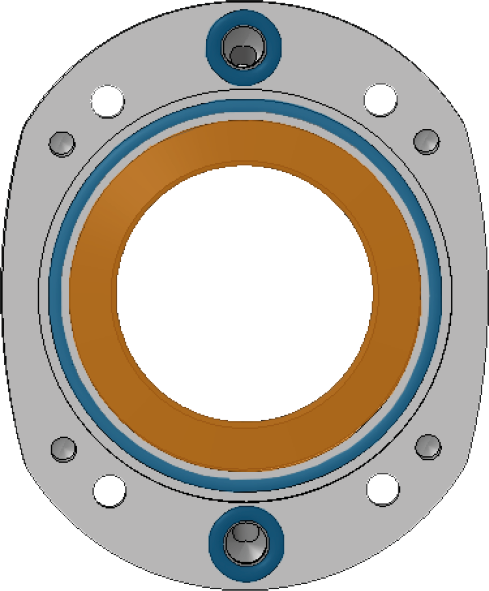

   1. Premere la guarnizione del mandrino (contrassegnata in arancione) nell'incavo della piastra dell’ugello.

   2. Inserire le 3 guarnizioni (contrassegnate in blu) nella piastra dell’ugello.

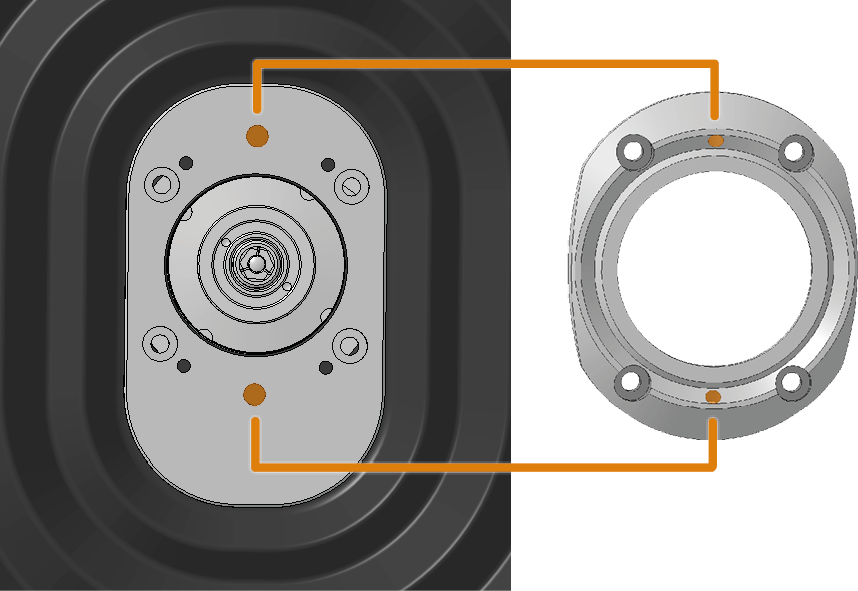

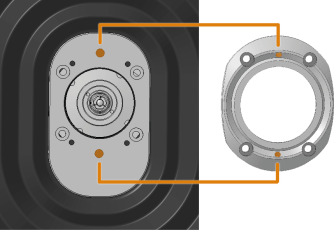

8. Posizionare la piastra dell’ugello di ricambio in modo che i fori del liquido di raffreddamento della piastra nel soffietto siano allineati con i fori della piastra dell’ugello. Tenere la piastra dell’ugello con una mano.









9. Avvitare con il cacciavite dinamometrico a 1,5 Nm la piastra dell’ugello con 4 viti (contrassegnate in arancione).
