Si applica a: E3

Trasporto e stoccaggio

AVVERTENZA

Lesioni causate da modalità di trasporto non sicure

Nel caso venga trasportata secondo modalità non sicure, la macchina potrebbe scivolare e provocare lesioni.

Le parti non montate correttamente possono cadere e causare danni e/o danneggiarsi.

  • Impilare solo macchine adeguatamente imballate e protette dallo scivolamento.

  • Non impilare carichi sulle macchine.
  • Trasportare le macchine imballate solo sul pallet in dotazione. Fissare la macchina per prevenirne lo scivolamento.
  • Assicurarsi che solo il personale addestrato trasporti la macchina da e verso il luogo di installazione.
  • Trasportare la macchina sempre in posizione verticale.
  • Trasportare e posizionare la macchina impiegando il numero di persone necessario in funzione del peso della macchina, conformemente alle leggi e normative locali e/o nazionali.

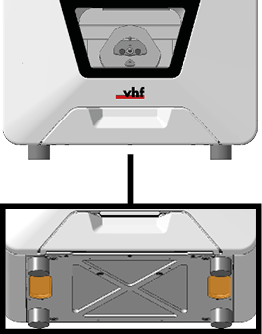

  • Non afferrare le macchine disimballate se non dall’impugnatura sinistra e destra sul fondo della macchina. Trasportare la macchina sempre in posizione verticale.



AVVISO

Danni alla macchina dovuti a trasporto e/o stoccaggio non adeguati

  • Assicurarsi che tutte le condizioni del capitolo Dati tecnici siano rispettate nell’ambito di tutto il periodo di trasporto e/o stoccaggio.

Trasporto della macchina in uno scatolone

  • Afferrare lo scatolone dalle maniglie.

Conservazione della macchina

  1. Pulire la macchina.

    Pulizia della macchina

  2. Spegnere la macchina con l’interruttore di alimentazione principale.

  3. Scollegare la macchina da tutte le linee.

Riavvio della macchina dopo lo stoccaggio

  • Seguire le istruzioni per la prima messa in servizio.

Prima messa in funzione

Imballaggio della macchina

Preparare il trasporto

  1. Rimuovere il pezzo grezzo dal vano di lavoro, se presente.

  2. Pulire la macchina e spostare gli assi nella posizione base.

    Pulizia della macchina

  3. In caso di trasporto via mare, adottare misure adeguate contro la corrosione.

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

Imballaggio della macchina

  1. Tenere a portata di mano:

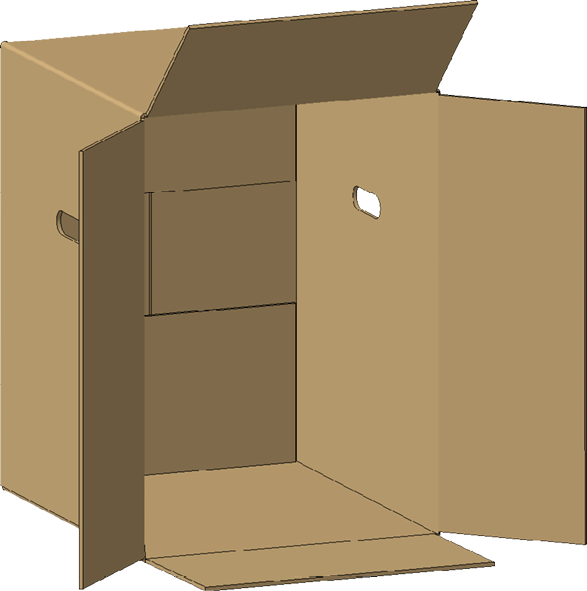

    • 1 x Scatolone di trasporto



    • 1 x Inserto



    • 1 x Cuscino superiore



    • 1 x Cuscino di fondo

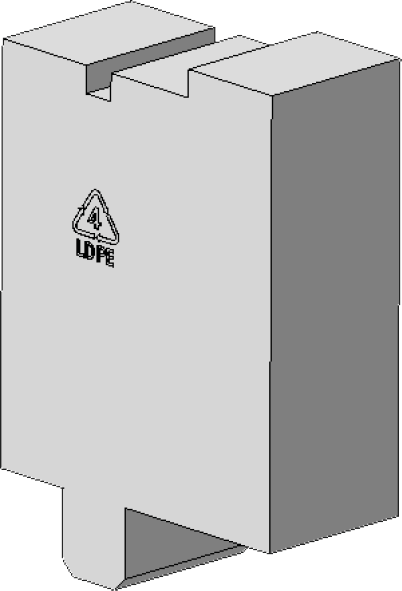

    • 1 x Cuscino di supporto



    • 1 x Fermo per il trasporto, 3 pezzi

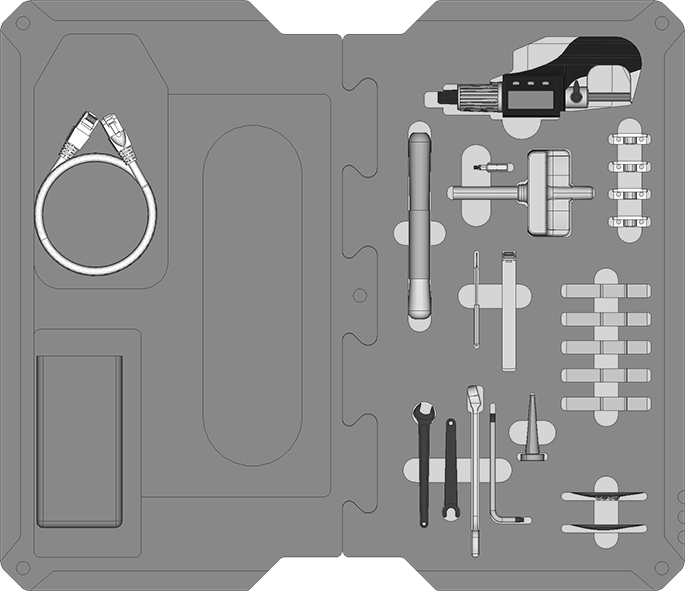

    • 1 x Cuscinetto accessorio

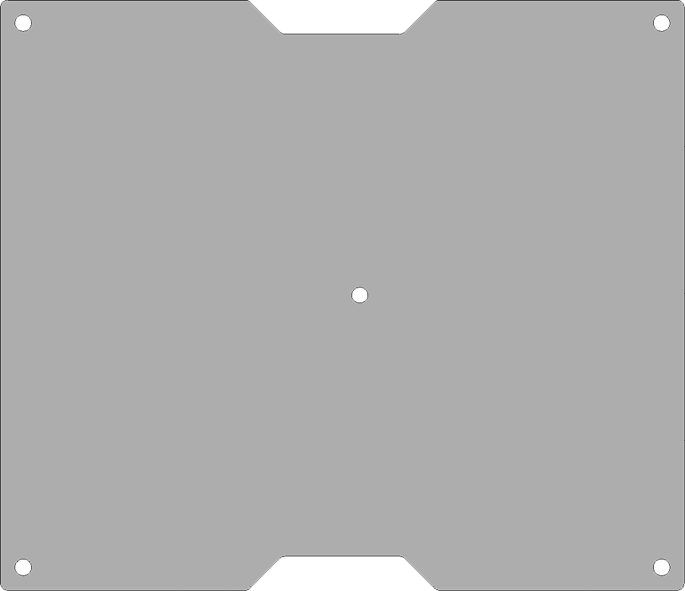

    • 1 x Coperchio per accessori

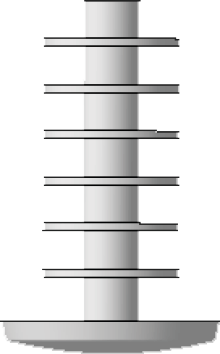

    • 5 x Tassello in plastica

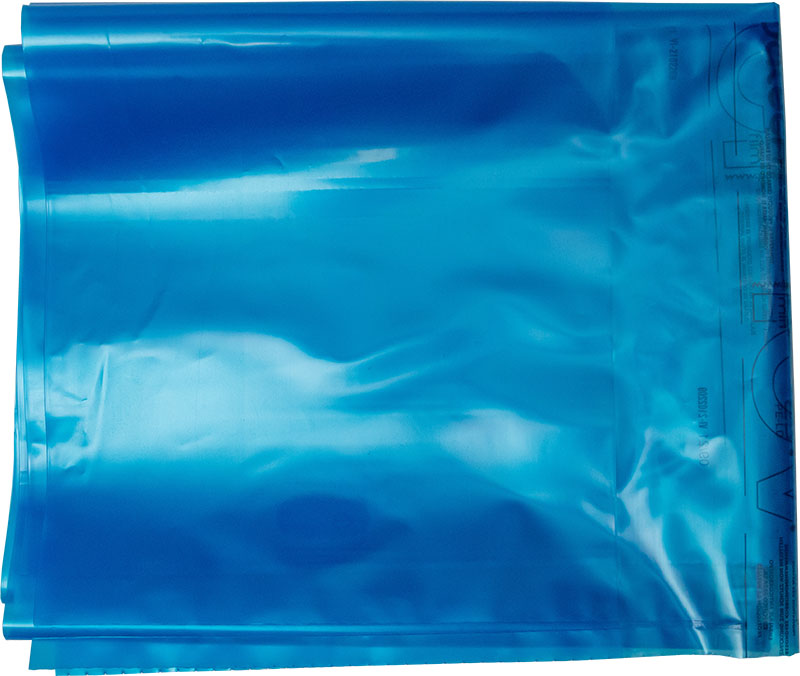

    • 1 x Copertura di protezione per il trasporto



    • 1 x Copertura di protezione dell’alloggiamento

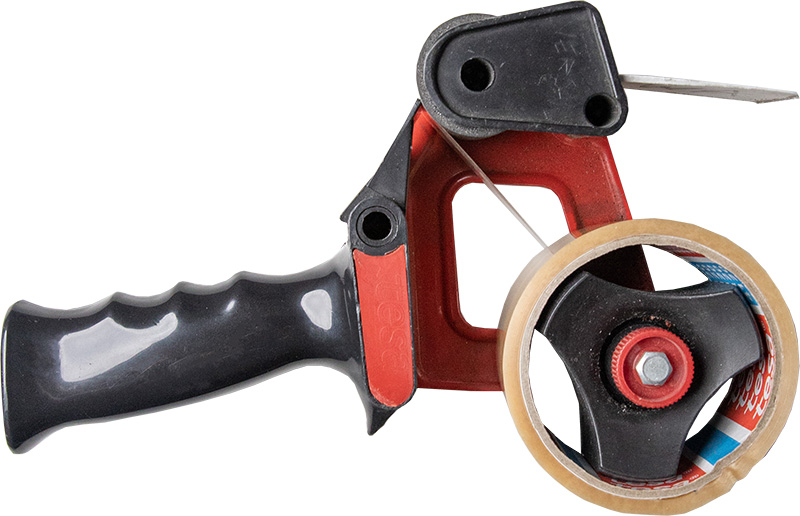

    • 1 x Nastro adesivo



  2. Se possibile, utilizzare l’imballaggio originale. Se l’imballaggio originale non è disponibile, utilizzarne uno di dimensioni e qualità simili.

    L’imballaggio originale è disponibile presso il servizio clienti.

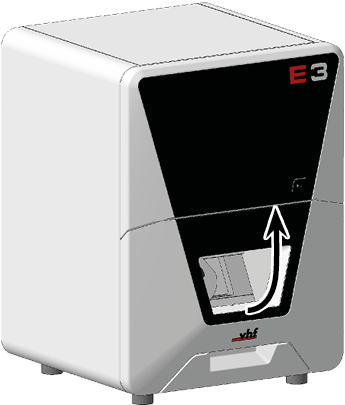

  3. Aprire lo sportello del vano di lavoro.

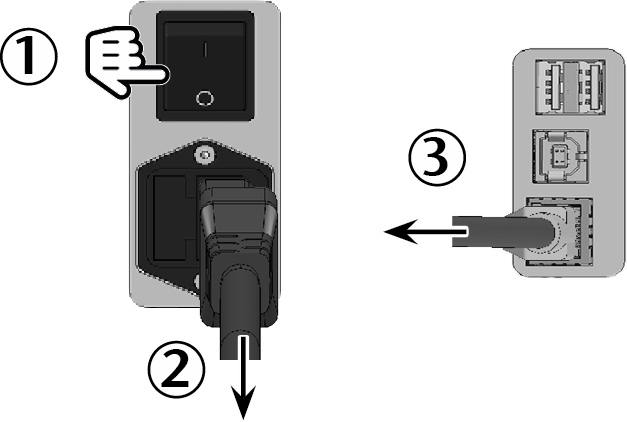

  4. PERICOLO!Spegnere la macchina con l’interruttore di alimentazione principale.

  5. Scollegare la macchina da tutte le linee.

    6.

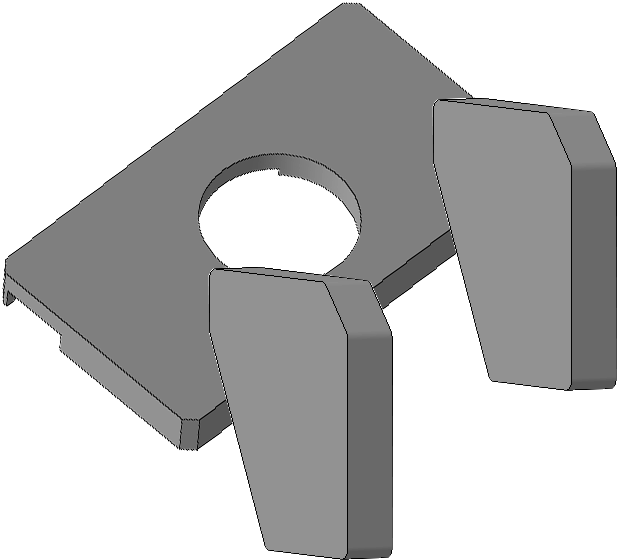

  6. Inserire il fermo per il trasporto nel vano di lavoro:

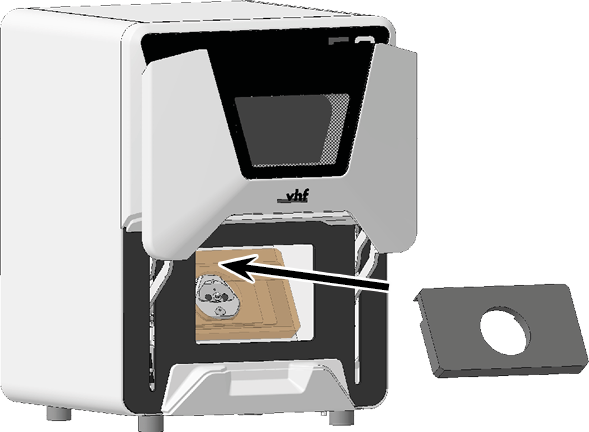

    1. Posizionare la parte più grande del fermo per il trasporto, con l'incavo circolare, sul portapezzi.

      Assicurarsi che l'incavo allungato si trovi nella parte superiore, sul retro.

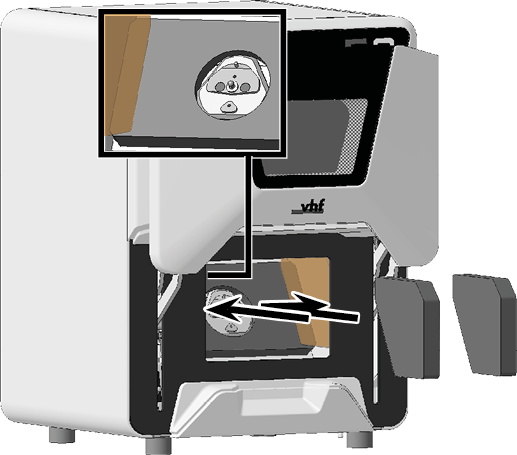

    2. Posizionare le parti più piccole del fermo per il trasporto in verticale, a sinistra e a destra nel vano di lavoro.

    7.

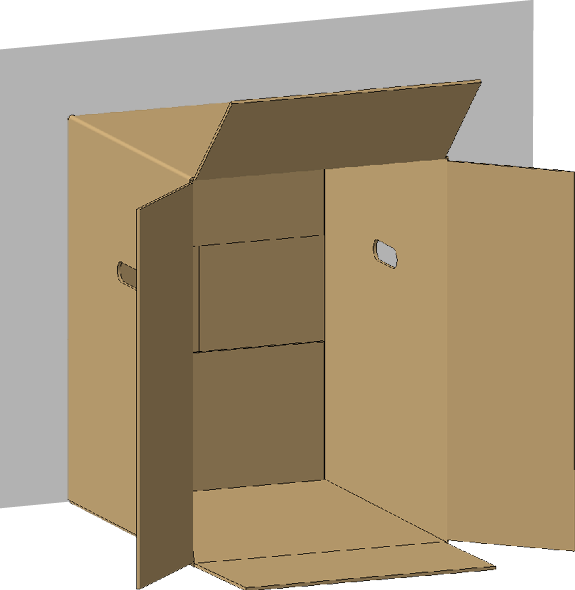

  7. Posizionare lo scatolone di trasporto su una superficie in grado di sostenere il peso della macchina compreso il kit di imballaggio.

    • Aprire lo scatolone sul lato frontale con la scritta Open here.

    • Raccomandazione: Il retro dello scatolone deve toccare una parete solida. In caso contrario, è necessaria una 2° persona per far scorrere la macchina.

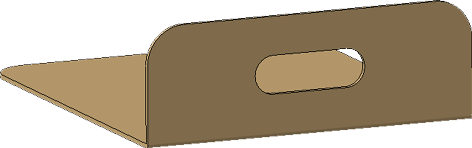

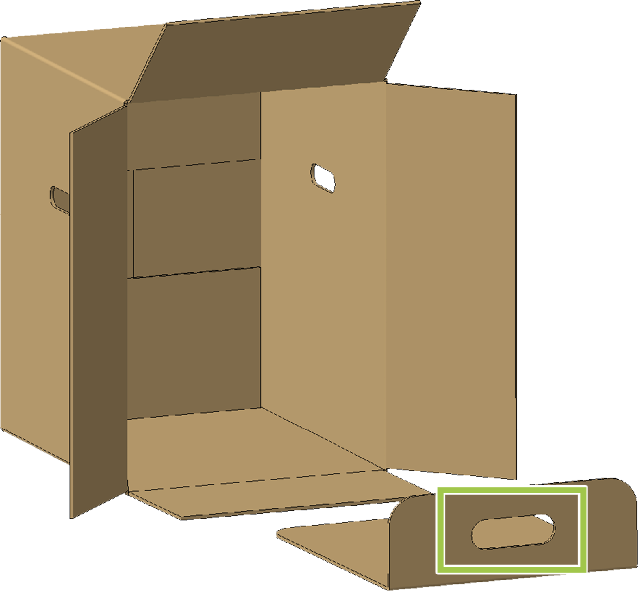

  8. Posizionare l'inserto davanti allo scatolone di trasporto in modo che la maniglia (contrassegnata in verde) si trovi sul lato opposto dell'apertura dello scatolone.

    9.

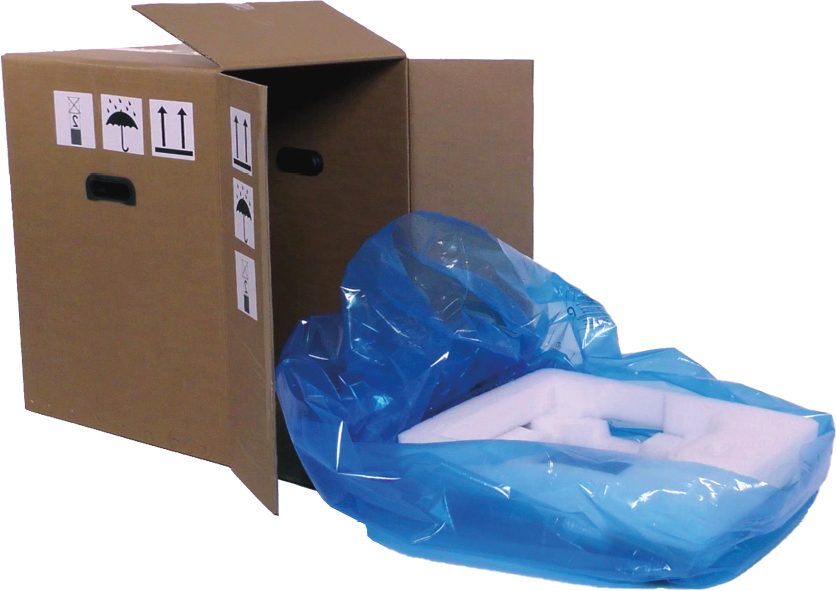

  9. Collocare la copertura di protezione per il trasporto blu in modo uniforme sull'inserto con l'apertura rivolta verso l'alto.

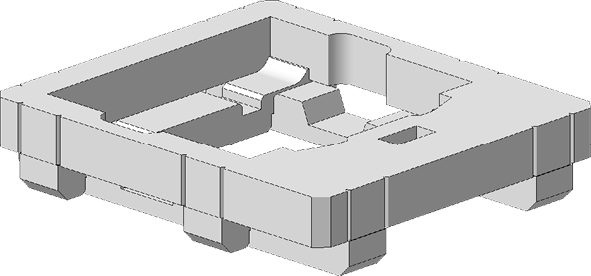

  10. Posizionare il cuscino inferiore al centro della copertura di protezione per il trasporto.

  11. Premere la copertura di protezione per il trasporto su tutti i lati in modo da esporre la superficie del cuscino inferiore.

  12. Far scorrere le mani sotto la macchina fino ad avere una presa salda sul lato inferiore della macchina.

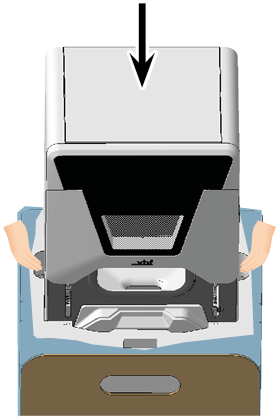

  13. Sollevare la macchina nel cuscino inferiore:

    • Il retro della macchina è rivolto verso l'apertura dello scatolone.

    • Gli incavi per l'impugnatura destra e sinistra nel cuscino inferiore offrono spazio per le mani.

    14.

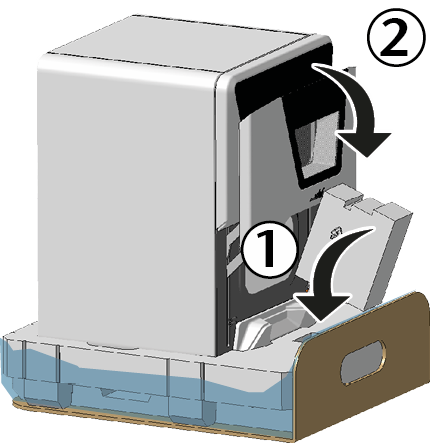

  14. Posizionare il cuscino di supporto nel cuscino inferiore e chiudere lo sportello del vano di lavoro finché non poggia sul cuscino di supporto.

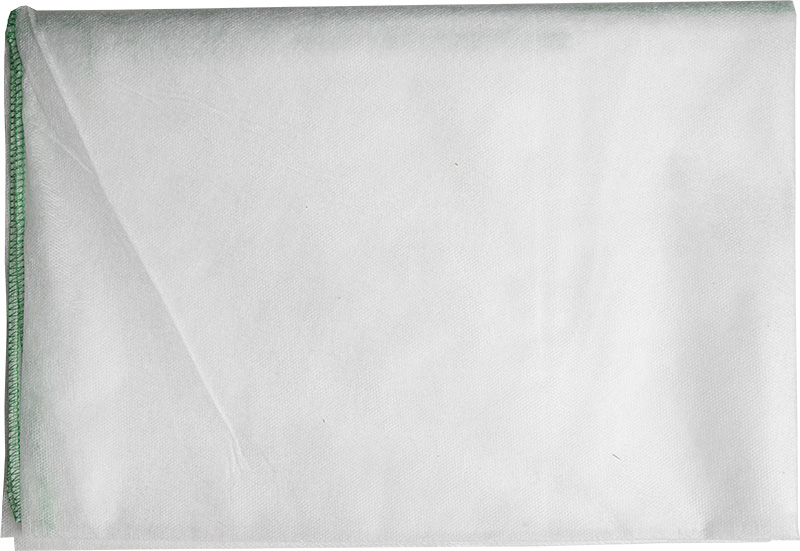

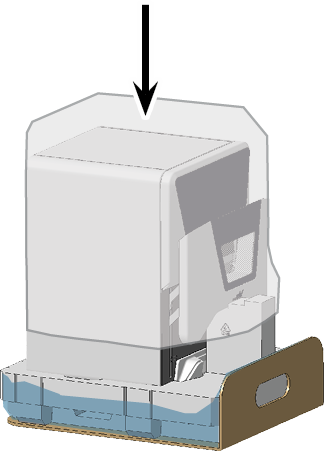

  15. Collocare la copertura di protezione dell'alloggiamento sulla macchina dall'alto.

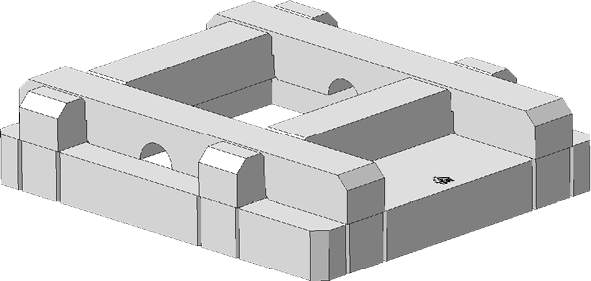

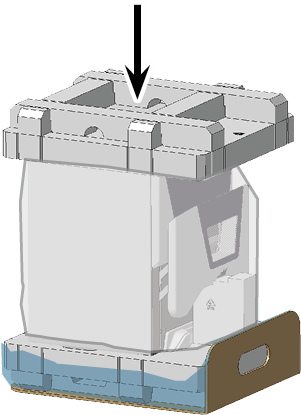

  16. Posizionare il cuscino superiore sulla parte superiore della macchina.

  17. Se il servizio clienti ha richiesto l'invio di accessori, riporre gli articoli nel cuscinetto accessorio.

  18. Fissare il coperchio accessori con i tasselli di plastica sul cuscinetto accessorio.

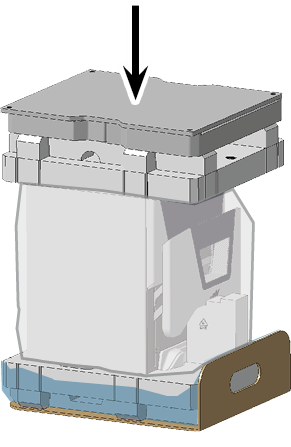

  19. Posizionare il cuscinetto accessorio sul cuscino superiore.

    20.

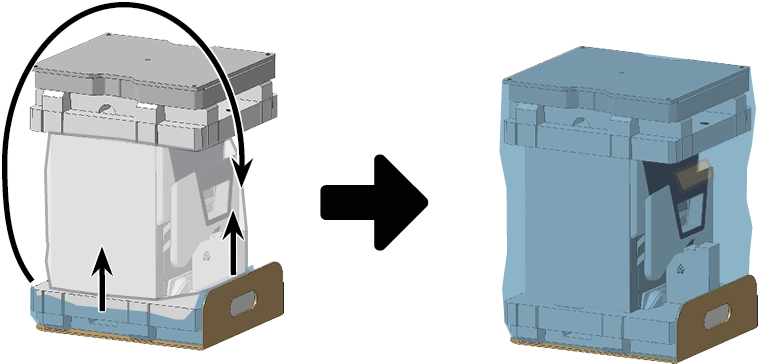

  20. Tirare la copertura di protezione per il trasporto su tutti i lati della macchina fino a quando le estremità si incontrano davanti allo sportello del vano di lavoro.

  21. Chiudere le estremità della copertura di protezione per il trasporto con il nastro adesivo.

  22. Se il retro dello scatolone di trasporto non è a contatto con una parete solida, chiedere a una 2° persona di sostenere la scatola.

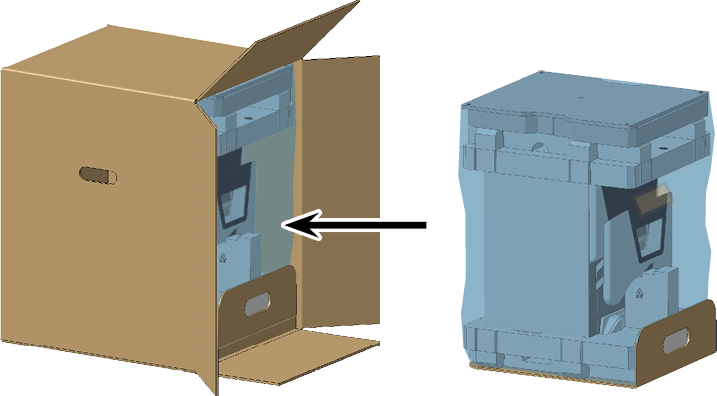

  23. Spingere lentamente la macchina, compreso l'inserto, nello scatolone di trasporto.

    La macchina non deve uscire dall’inserto.

  24. Chiudere lo scatolone di trasporto.

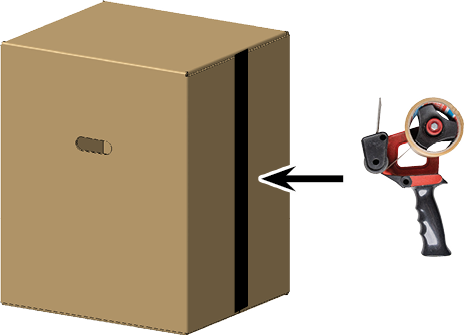

  25. Incollare i lembi di chiusura con il nastro adesivo.
