Code d'erreur 63 - Arrêt de la saisie

Le couvercle de sécurité est-il placé derrière la couverture de service supérieure ?

Comment vérifier ?

1. Retirez la couverture de service supérieure :

1. Saisissez la couverture par les creux situés sur les côtés gauche et droit.

2. Soulevez la couverture et sortez-la des supports.

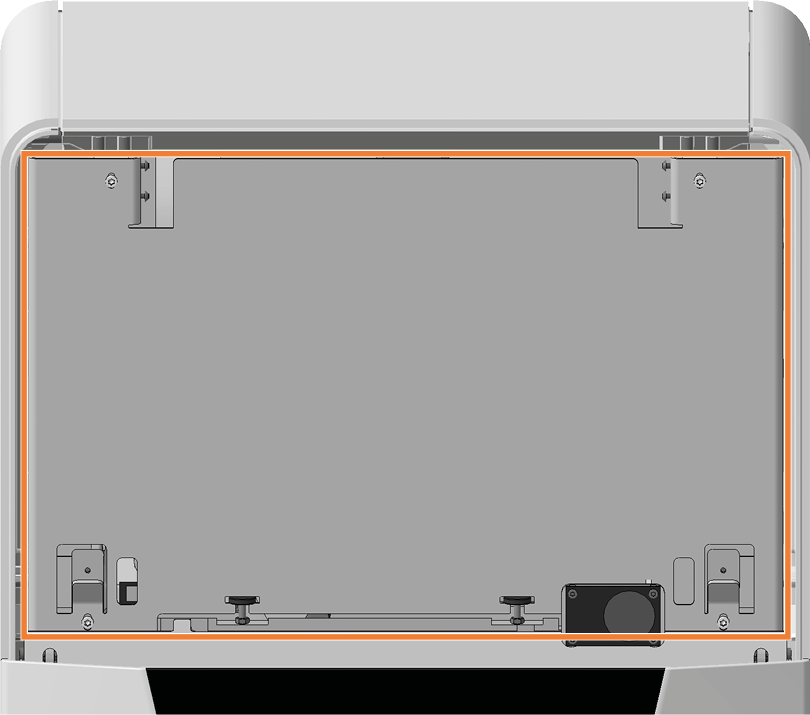

2. Vérifier que le couvercle de sécurité (marqué en orange) est en place.

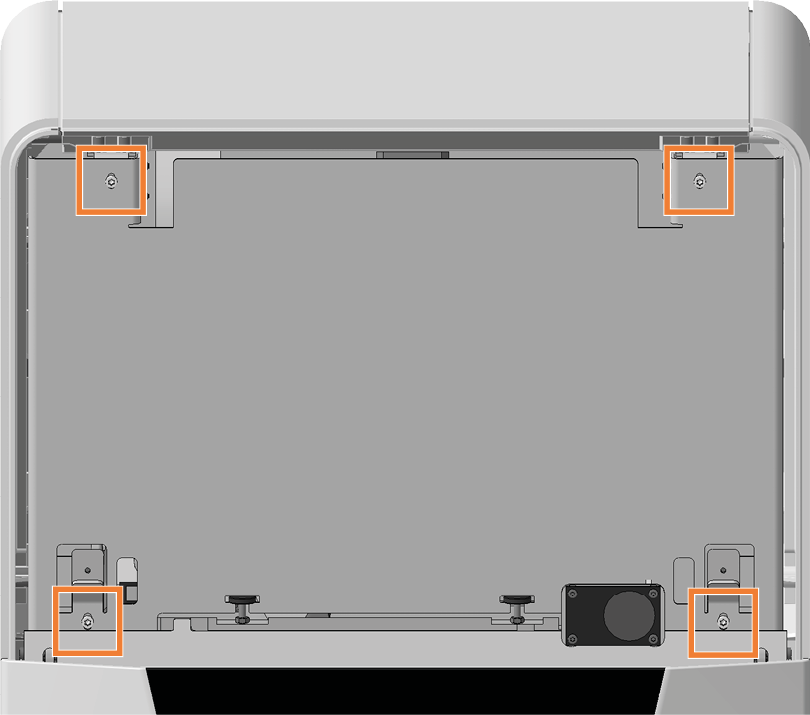

Les vis du couvercle de sécurité sont-elles serrées de manière à ce qu’il soit bien fixé ?

Vis orange

Les vis de l'interrupteur de fin de course du couvercle de sécurité sont-elles serrées à 1,5 Nm ?

Comment vérifier ?

1. Dévissez les 4 vis qui fixent le couvercle de sécurité à l'aide d'un tournevis dynamométrique 1,5 Nm.

2. Retirez le couvercle de sécurité.

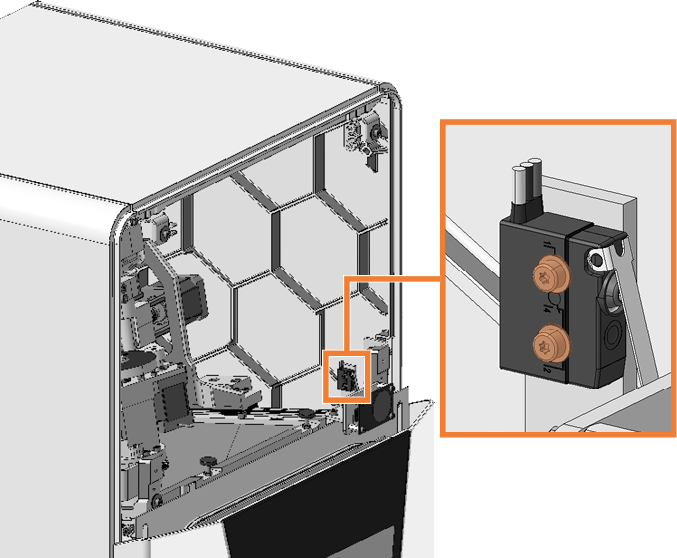

3. Assurez-vous que les vis (marquées en orange) de l’interrupteur de fin de course sont bien serrées.

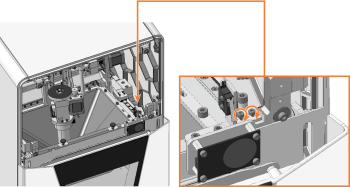

Les vis qui fixent le support de l'interrupteur de fin de course sont-elles bien serrées ?

Vis du support de l'interrupteur de fin de course marquées en orange

Quel est le résultat d'une activation manuelle de l'interrupteur de fin de course ?

Comment vérifier ?

1. Fermez DentalCNC

2. Éteignez la machine via l’interrupteur principal.

3. Attendez 5 secondes.

4. Allumez la machine via l’interrupteur principal.

5. Lancez DentalCNC.

6. Appuyez l’étrier (marqué en orange) de l’interrupteur de fin de course contre le bouton-poussoir jusqu’à ce que vous entendiez un clic.

   Maintenez l'étrier dans cette position jusqu'à ce que la machine termine le référencement ou que l'éclairage de la chambre de travail devienne rouge.



L'erreur se produit-elle à nouveau après la mise en place du couvercle de sécurité ?

Comment vérifier ?

1. Fermez DentalCNC

2. Éteignez la machine via l’interrupteur principal.

3. Positionnez le couvercle de sécurité de sorte que les 4 trous de vis se trouvent au-dessus de ceux du boîtier de la machine.

4. Vissez le couvercle de sécurité sur le boîtier de la machine à l'aide du tournevis dynamométrique de 1,5 Nm.













5. Allumez la machine via l’interrupteur principal.

6. Lancez DentalCNC.

Recommandation

1. Fermez DentalCNC

2. Éteignez la machine via l’interrupteur principal.

3. Positionnez le couvercle de sécurité de sorte que les 4 trous de vis se trouvent au-dessus de ceux du boîtier de la machine.

4. Vissez le couvercle de sécurité sur le boîtier de la machine à l'aide du tournevis dynamométrique de 1,5 Nm.













5. Installez la couverture de service supérieure :

   1. Insérez les boulons (marqué en orange) de la couverture de service dans les supports (marqués en vert) du couvercle de sécurité.

   2. Faites basculez la couverture de service vers la machine jusqu'à ce qu'elle soit bien fixée.













Recommandation

1. Serrez les 4 vis du couvercle de sécurité avec le tournevis dynamométrique 1,5 Nm.





2. Vérifier que le couvercle de sécurité est bien fixé.

Recommandation

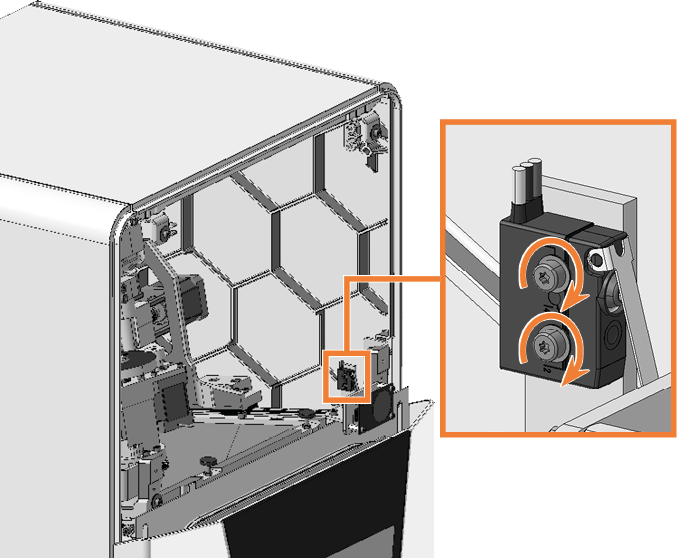

• Serrez les vis de l'interrupteur de fin de course.





Recommandation

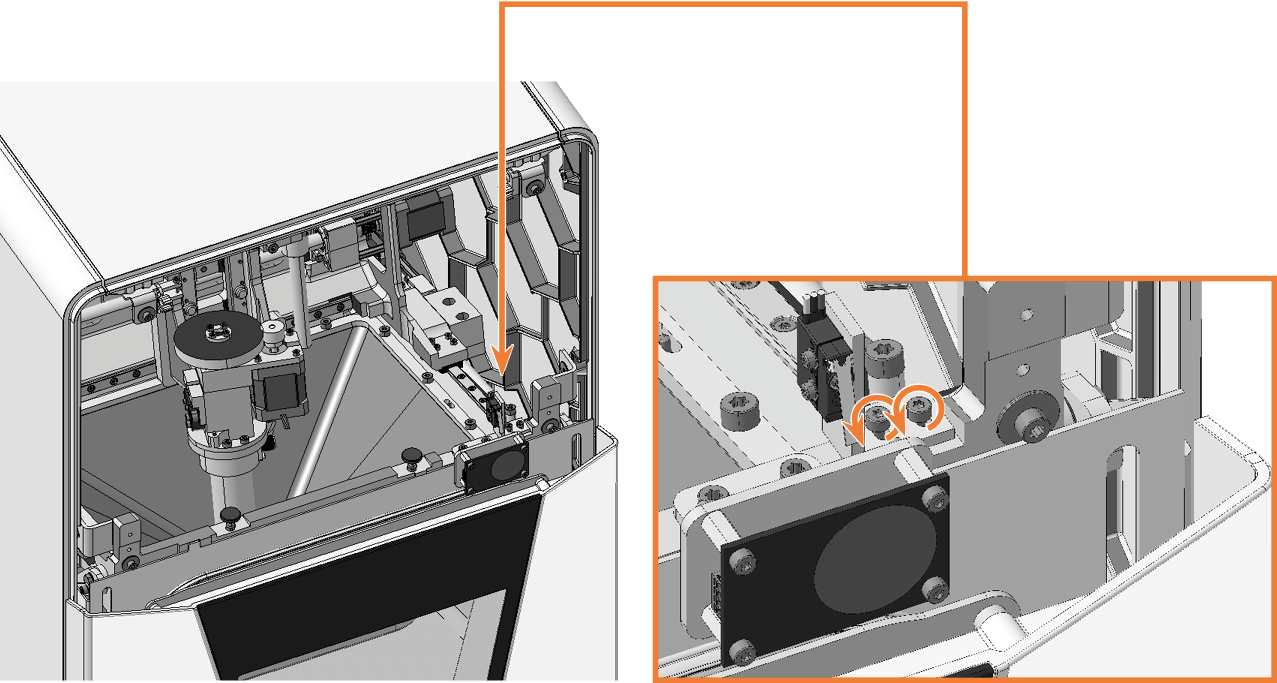

1. Desserrez les vis du support de l'interrupteur de fin de course jusqu'à ce que vous puissiez l'orienter.

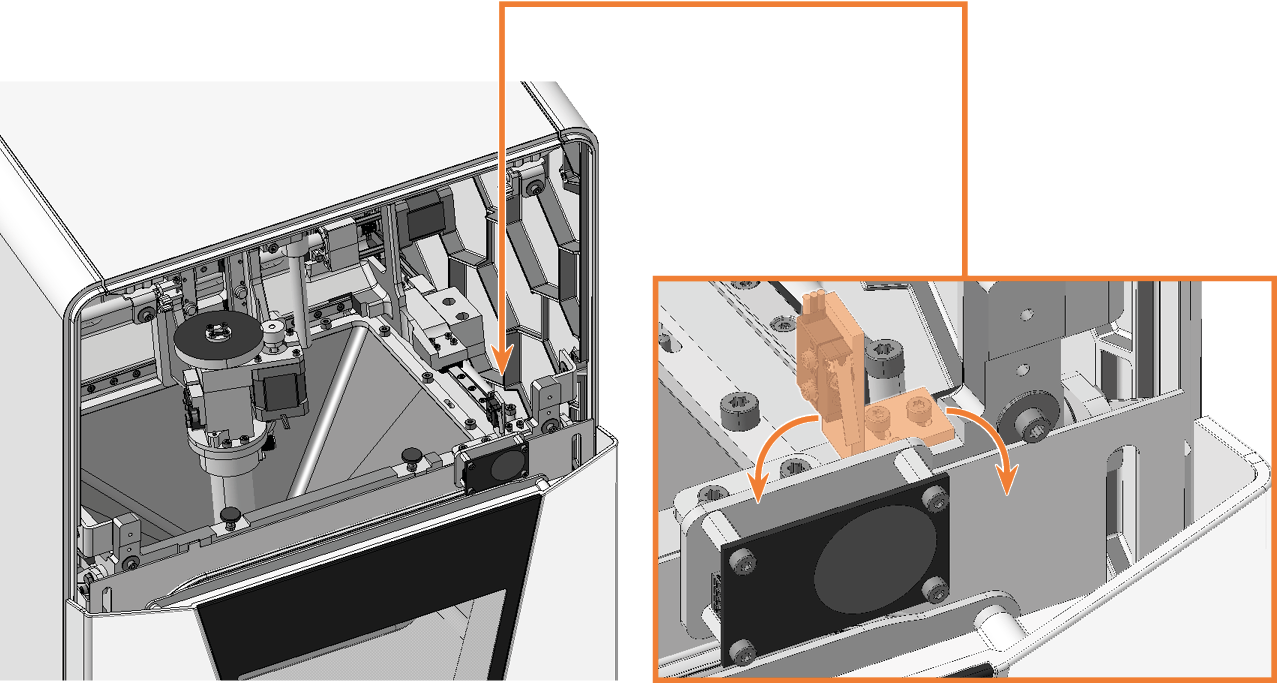

2. Orientez le support de l'interrupteur de fin de course de manière à ce que le couvercle de sécurité pousse l'étrier de l'interrupteur de fin de course contre le bouton-poussoir. Pour ce faire, installez le couvercle de sécurité à titre d'essai.

3. Serrez bien les vis du support de l'interrupteur de fin de course.













4. Positionnez le couvercle de sécurité de sorte que les 4 trous de vis se trouvent au-dessus de ceux du boîtier de la machine.

5. Vissez le couvercle de sécurité sur le boîtier de la machine à l'aide du tournevis dynamométrique de 1,5 Nm.













6. Fermez DentalCNC

7. Éteignez la machine via l’interrupteur principal.

8. Attendez 5 secondes.

9. Allumez la machine via l’interrupteur principal.

10. Lancez DentalCNC.

• La machine procède au référencement. Le problème devrait être résolu.

11. Installez la couverture de service supérieure :

    1. Insérez les boulons (marqué en orange) de la couverture de service dans les supports (marqués en vert) du couvercle de sécurité.

    2. Faites basculez la couverture de service vers la machine jusqu'à ce qu'elle soit bien fixée.













Recommandation

L'interrupteur de fin de course est probablement défectueux.

• Contactez le service à la clientèle.

Recommandation

• Contactez le service à la clientèle.

Recommandation

• Installez la couverture de service supérieure :

  1. Insérez les boulons (marqué en orange) de la couverture de service dans les supports (marqués en vert) du couvercle de sécurité.

  2. Faites basculez la couverture de service vers la machine jusqu'à ce qu'elle soit bien fixée.













• Le problème devrait être résolu
